機器視覺實驗大師是一款RVB的核心軟件組件他主要用于機器的視覺感應。機器視覺實驗大師還可以用來進行產品的視覺定位或者定位裝置的調整。有需要的可以下載。
【軟件特點】
不需要任何編程知識，降低分析技術門檻。
支持市場上主流的廠商CCD或CMOS相機和數字LED光源。
提供很多的實用工具，除了視覺算法分析工具外，還有機械夾具調整，鏡頭焦距調整工具。
不但可以進行靜態視覺算法分析，圖像分析和處理，還支持在線視覺特征分析和預處理（通過機器視覺查詢語言實現）。
包含絕大部分相機廠家所提供的測試軟件工具提供的功能，不需要為學習不同相機測試工具而煩惱。
支持多種格式如bmp,jpg等圖象保存和打開。
注意 ：
機器視覺實驗大師需要運行在支持OpenGL3.0以上的windows操作系統上。
免費版僅支持DirectShow相機和MachineVision相機，需要更多廠家相機支持請聯系我們。
免費版僅支持精浦公司確認使用串口通信的數字光源，需要更多廠家光源支持請聯系我們。
在進行實際項目的分析任務時，請不要使用非專業的相機和鏡頭，以免獲取不到想要的結果。
【使用方法】

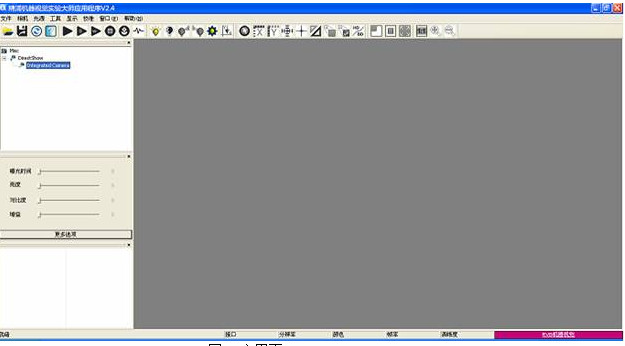

機器視覺實驗大師運行以后，顯示如圖1的界面。主界面由主菜單，工具欄，狀態欄，相機導航欄，相機屬性欄和相機性能欄，以及視場窗口組成。
主菜單：提供所用操作入口，包括相機操作，光源操作，視覺工具，顯示，甚至圖象打開和保存等。
工具欄：提供常用的操作入口，很多地方與主菜單功能對應。
狀態欄：顯示當前相機的主要信息如接口，分辨率，幀率，清晰度等。
相機導航欄：顯示當前可用物理相機，可以打開具體的相機。
相機屬性欄：顯示已經打開的物理相機的參數，如果參數支持寫的話，可以設置參數。
相機性能欄：顯示已經打開的物理相機的關鍵性能如是否支持ROI操作，是否可以靜態抓取圖象幀等。
視場窗口：顯示已經打開的圖像，顯示各種實用工具圖形和圖案。
1 工具欄
工具欄為常用的操作提供圖形化的操作接口。 如相機的操作按鈕、光源的操作按鈕等。分為三個部分，主工具欄，視覺工具欄和顯示工具欄。如圖所示。
1.1主工具欄
主工具欄包括圖象打開和保存，幫助，以及相機和光源的一些操作按鈕。
（1）打開圖像按鈕：打開本地圖像。
（2）另存為按鈕：保存圖像。
（3）刷新按鈕：刷新相機引導窗口。
（4）在線幫助按鈕：提供在線幫助文檔
（5）實時運行相機按鈕：運行相機。
（6）軟觸發運行相機按鈕：由軟件產生觸發信號采集圖像。
（7）硬觸發運行相機按鈕：由外部信號觸發進行采集圖像。
（8）停止運行按鈕：停止運行相機。
（9）抓取靜態幀按鈕：抓拍圖像。
（10）打開光源按鈕：打開光源。
（11）關閉光源按鈕：關閉光源。
（12）增加亮度按鈕：增加光源亮度。
（13）降低亮度按鈕：降低光源亮度。
（14）選擇控制器按鈕：選擇光源、并進行配置。
（15）產生觸發信號按鈕：軟觸發運行相機，產生觸發信號獲取當前圖像。
1.2視覺工具欄
包括視覺分析工具的操作按鈕。
（1） 默認按鈕：
（2） 水平刻度按鈕：顯示水平刻度線。
（3） 垂直刻度按鈕：顯示垂直刻度線。
（4） 十字刻度按鈕：顯示十字刻度線。
（5） 十字鼠標線按鈕：顯示十字鼠標，追蹤鼠標。
（6） 距離測量按鈕：測量圖像任意兩點的距離。
（7） 動態子窗按鈕：選擇圖像區域，動態擴到視圖。
（8） 分心敏感區按鈕：選擇圖像區域，進行相應分析。
（9） 清晰度曲線按鈕：實時顯示攝像機清晰度。
1.3顯示工具欄
包括視場窗口的顯示方式按鈕。
（1） 默認對齊按鈕：相機拍攝圖像在畫布左上角顯示。
（2） 居中對齊按鈕：相機拍攝圖像在畫布中間顯示。
（3） 填充窗口按鈕：相機拍攝圖像填充到畫布。
（4） 實際大小按鈕：顯示時間所拍攝圖像。
（5） 放大按鈕：擴大圖像顯示。
（6） 縮小按鈕：縮小圖像顯示。
2 主菜單
主菜單由文件、相機、光源、工具、顯示、校準、窗口、幫助子菜單組成。
2.1文件菜單

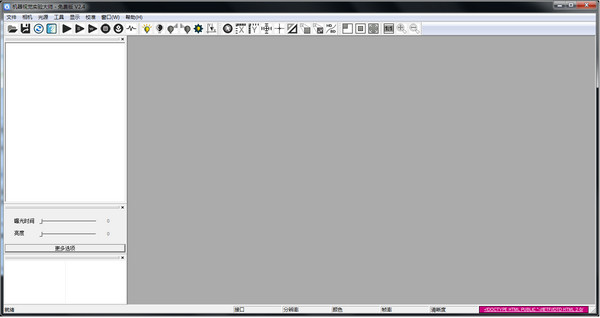

文件子菜單包括打開圖像、另存為、退出三個項。如圖2所示
（1）打開圖像：打開本地圖像。
（2）另存為：保存當前攝像機抓拍的圖像到指定文件夾?？梢员４?jpg/.bmp/.png/.gif/.tif格式文件。
（3）退出：退出機器視覺實驗大師軟件。
