power designer是一款非常專業的uml建模軟件。它致力于為廣大用戶提供便捷實用的功能，可以幫助部署有效的企業體系架構，并為研發生命周期管理提供強大的分析與設計技術。

【基本介紹】

Power Designer 是Sybase公司的CASE工具集，使用它可以方便地對管理信息系統進行分析設計，他幾乎包括了數據庫模型設計的全過程。利用Power Designer可以制作數據流程圖、概念數據模型、物理數據模型，還可以為數據倉庫制作結構模型，也能對團隊設計模型進行控制。他可以與許多流行的軟件開發工具，例如PowerBuilder、Delphi、VB等相配合使開發時間縮短和使系統設計更優化。
power designer是能進行數據庫設計的強大的軟件，是一款開發人員常用的數據庫建模工具。使用它可以分別從概念數據模型(Conceptual Data Model)和物理數據模型(Physical Data Model)兩個層次對數據庫進行設計。在這里，概念數據模型描述的是獨立于數據庫管理系統(DBMS)的實體定義和實體關系定義；物理數據模型是在概念數據模型的基礎上針對目標數據庫管理系統的具體化。

【軟件功能】

Data Architect
這是一個強大的數據庫設計工具，使用Data Architect可利用實體-關系圖為一個信息系統創建"概念數據模型"－CDM（Conceptual Data Model）。并且可根據CDM產生基于某一特定數據庫管理系統的"物理數據模型"-PDM(Physical Data Model)。還可優化PDM，產生為特定DBMS創建數據庫的SQL語句并可以文件形式存儲以便在其他時刻運行這些SQL語句創建數據庫。另外，Data Architect還可根據已存在的數據庫反向生成PDM、CDM及創建數據庫的SQL腳本。

Process Analyst
這部分用于創建功能模型和數據流圖，創建“處理層次關系”。

App Modeler
為客戶/服務器應用程序創建應用模型。

ODBC Administrator
此部分用來管理系統的各種數據源。

【環境說明】

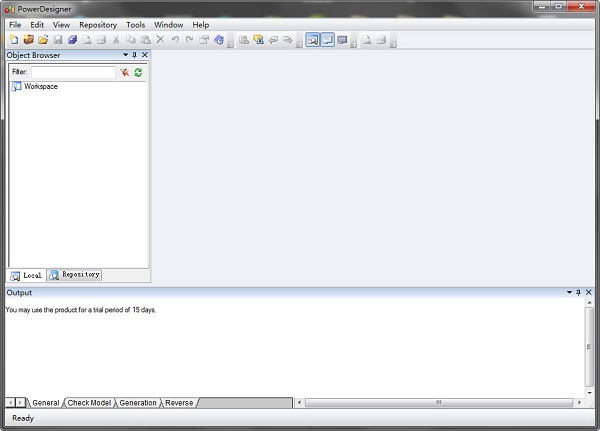

圖表窗口：用于組織模型中的圖表，以圖形方式顯示模型中各對象之間的關系。
對象瀏覽器：對象瀏覽器可以用分層結構顯示你的工作空間。
輸出窗口：顯示操作的結果。結果列表：用于顯示生成、覆蓋和模型檢查結果，以及設計環境的總體信息。

【數據模型】

概念數據模型
CDM表現數據庫的全部邏輯結構,與任何的軟件或數據儲藏結構無關。一個概念模型經常包括在物理數據庫中仍然不實現的數據對象。它給運行計劃或業務活動的數據一個正式表現方式。
概念數據模型是最終用戶對數據存儲的看法，反映了用戶的綜合性信息需求。
不考慮物理實現細節，只考慮實體之間的關系。
CDM是適合于系統分析階段的工具。

物理數據模型
PDM敘述數據庫的物理實現。藉由PDM，你考慮真實的物理實現的細節。它進入帳戶兩個軟件或數據儲藏結構之內。你能修正PDM適合你的表現或物理約束。
主要目的是把CDM中建立的現實世界模型生成特定的DBMS腳本，產生數據庫中保存信息的儲存結構，保證數據在數據庫中的完整性和一致性。
PDM是適合于系統設計階段的工具。

面向?qū)ο竽Ｐ?
面向?qū)ο竽Ｐ?OOM)一個OOM包含一系列包，類，接口,和他們的關系。這些對象一起形成所有的(或部份)一個軟件系統的邏輯的設計視圖的類結構。一個OOM本質上是軟件系統的一個靜態的概念模型。
你使用PowerDesigner面向?qū)ο竽Ｐ徒⒚嫦驅ο竽Ｐ?(OOM)你能為純粹地對象-導向的靠模切目的建立一個OOM,產生java文件或者PowerBuilder文件，或你能使用一個來自O(shè)OM的物理數據模型(PDM)對象,來表示關系數據庫設計分析。

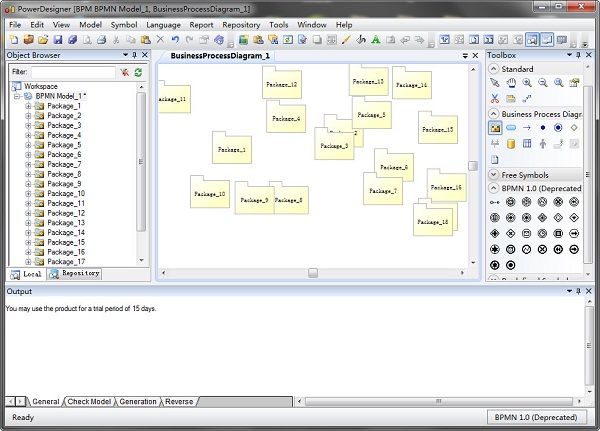

業務程序模型
業務程序模型(BPM)BPM描述業務的各種不同內在任務和內在流程，而且客戶如何以這些任務和流程互相影響。BPM是從業務合伙人的觀點來看業務邏輯和規則的概念模型，使用一個圖表描述程序，流程，信息和合作協議之間的交互作用。
