SAP2000是由CSI公司官方打造的一款結構分析通用有限軟件。這款軟件具有最具集成化、高效率等優點，主要用于橋梁、房屋等土木工程設計方面，為用戶提供專業的結構分析和設計解決方案。

【軟件介紹】

SAP2000程序是由Edwards Wilson創始的SAP(Structure Analysis Program)系列程序發展而來的，至今已經有許多版本面世。SAP2000(SAP90的替代品)是這些新一代程序中最新也是最成熟的產品。最新的SAP2000 Nonlinear版除了包括全部Plus的功能之外，再加上動力非線性時程反應分析和阻尼構材、減震器、Gap和Hook構材等材料特性，它主要適用于分析帶有局部非線性的復雜結構(如基礎隔震或上部結構單元的局部屈服)。
集成化的通用結構分析與設計軟件自從三十年前SAP誕生以來，它已經成為最新分析方法的代名詞。SAP2000保持了原有產品的傳統，具有完善、直觀和靈活的界面，為在交通運輸、工業、公共事業、運動和其它領域工作的工程師提供無出其右的分析引擎和設計工具。

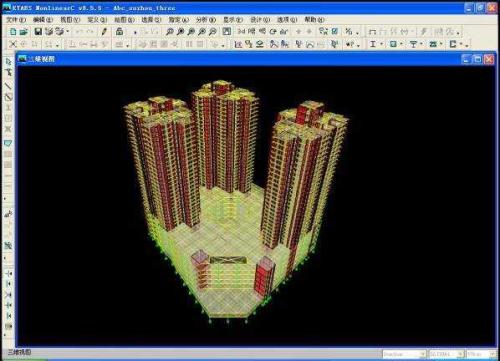

在SAP2000三維圖形環境中提供了多種建模、分析和設計選項，且完全在一個集成的圖形界面內實現。在今天的市場上SAP2000已經被證實是最具集成化、高效率和實用的通用結構軟件。
在這個直觀的界面里，你不需要進行長時間的學習，就可以很快地設計出直觀的結構模型。您能夠駕馭SAP2000去完成所有的分析與設計工作，包括日常碰到的小問題，利用內建強大的模板可以完成復雜的建模和網格劃分。
每個人都可以使用SAP2000!每個項目都可以采用SAP2000！從簡單的二維框架靜力分析到復雜的三維非線性動力分析，SAP2000能為所有結構分析和設計提供了解決方案。
結構
集成化的通用結構分析與設計軟件
SAP2000程序于1996年問世，它是SAP產品系列中第一個以Windows視窗為操作平臺的程序，擁有強大的可視界面和方便的人機交互功能.在這個看似簡單的界面中，可以完成模型的創建和修改、計算結果的分析和執行、結構設計的檢查和優化以及計算結果的圖表顯示(包括時程反應的位移曲線、反應譜曲線、加速度曲線)和文本顯示等等，從最簡單的問題到最復雜的工程項目，都非常方便快捷。
特點
三維結構整體性能分析，空間建模方便，荷載計算功能完善，可從CAD等軟件導入，文本輸入輸出功能完善。結構彈性靜力及時程分析功能相當不錯，效果高，后處理方便。不足之處在于彈塑性分析方面功能較弱，有塑性鉸屬性，非線性計算收斂性較差。提供二次開發接口。結構工程分析中常用的工具。

【軟件功能】

建模功能
SAP2000作為有限元結構分析程序，它的模板中提供了工程中常見的結構形式模型以及許多普通程序無法實現的復雜模型，如橋梁、拱壩、水箱和高層建構筑物等。它的建模界面非常友好，是基于視窗的圖形化界面，在這個可視化界面中可以利用這些預設的模塊庫快速建立模型。一般在選定模型后，只需要將對應的一些數據改變一下，就可以在瞬間內建立用戶所要的建筑模型，非?？旖莘奖?。
在SAP2000中建模，實際結構單元用對象來體現，先定義出所使用的材料性質，如鋼材、混凝土(concrete)和鋁材(aluminum)，再在圖形界面中畫出對象的幾何分布，然后指定荷載和屬性到對象上建立實際構件模型。程序包含下列對象類型:點對象、線對象、面對象、實體對象。在各個SAP2000版本中，由于面向?qū)ο蠹夹g(shù)的出現，建模時無需像以前那樣，把模型劃分為足夠細的單元進行分析，而只要給出結構的基本框架即可。因?yàn)楫?dāng)運行SAP2000進行分析時，程序自動將建立的面對象的模型轉換成基于有限元的模型。這種基于有限元的模型稱為分析模型，它由傳統的有限元單元和節點構成。在分析結束后把分析的結果又傳回面向?qū)ο竽Ｐ?。用戶可以控制網格劃分，如細分的程度，以及如何處理相交單元的連接等。用戶可以手工對模型進行網格劃分來做到對象和單元的一一對應。
從以上可知，在SAP2000中建模的一般原則是，對象的幾何特性應與實際構件相對應，這樣可以簡化模型并有利于設計過程。同時，圖形界面中亦提供多種有效工具去建立模板中未給出的其它結構模型，甚至可利用內定基本模型及最佳設計去修正模型。

分析功能

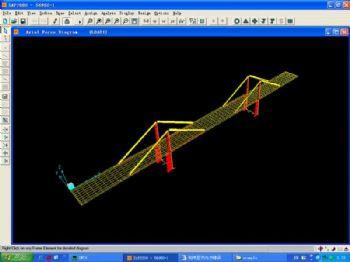

SAP2000程序有別于其它一般結構有限元程序的最大特點就在于它的強大的分析功能。SAP2000中使用許多不同類型的分析，它基本上集成了現有結構分析中經常遇到方法，如時程分析、地震動輸入、動力分析以及Push-over分析等等。另外還包括:靜力分析、用特征向量或Ritz向量進行振動模式的模態分析、對地震反應的反應譜分析等等。這些不同類型的分析可在程序的同一次運行中進行，并把結果綜合起來輸出。

1.荷載工況及組合
荷載代表了對結構的作用，如外力、壓力、支座位移、溫度應力、地面加速度及其它。用戶可以對對象定義包括多種荷載的荷載工況，程序自動計算出地面加速度荷載。為計算在荷載工況下結構的響應，用戶必須定義荷載工況施加的方式(如:靜力的、動力的等)以及結構的分析方式(如:線性的、非線性的等)。同一個荷載工況可以在不同的分析中以不同方式施加。用戶可以任意的定義荷載工況。一般情況下，常定義的荷載工況有靜荷載、活荷載、風荷載、雪荷載、溫度荷載等。需要獨立變化的工況，不管是用于分析或是因?yàn)槭┘臃绞?，?yīng)該定義為獨立的荷載工況。對定義的每個荷載工況，程序自動生成荷載向量r和靜力位移u的解，每個荷載工況包括:①框架和(或)殼單元的自重荷載;②框架單元的集中或分布荷載:③殼單元上的均布荷載:④節點上的力和(或)地面位移荷載[69-70]。進行每一個不同的分析稱為分析組合，作為分析組合的一部分，對每個分析組合分配一個量，這些標號可用于產生另外的組合和控制輸出。分析組合的基本類型有:
荷載組合或荷載(Load Case or Load)--荷載基本的空間分布，靜力分析的對應結果;
振型(Mode)--特征向量或Ritz-Vector，相應的頻率，振動模態分析的結果;
反應譜(Spec)--反應譜分析的基本結果。

2. 靜力線性分析

3.模態分析
用戶可以任意多的定義模態分析工況，盡管大多數情況下一個工況已經足夠。對于每一個模態分析工況，用戶可以自行選擇進行特征向量分析還是Ritz向量分析。

4.反應譜分析
SAP2000對于反應譜分析振型組合，給出了CQC法、SRSS法、ABS法、GMC法、10Pct法和Dbl Sum法等組合方法。我國2002新規范規定考慮結構藕聯效應的情況，可采用CQC和SRSS兩種結合方法。

5.線性時程分析
在SAP2000程序中，時程分析可以使用的積分方式為模態積分和直接積分。模態積分方式是以結構的模態分析結構為基礎，通過結構不同模態的積分求解來得到結構總的響應值，在程序中如果選擇使用模態積分求解，需要選擇積分求解所基于的模態分析工況。如果結構需要考慮高階振型的影響，就應該在模態分析工況中考慮更多的振型數目。直接積分方法本質是在一系列時間間隔范圍內求解平衡方程。在SAP2000中時間積分方法的選擇是通過其它參數區域時間積分參數的定義來完成的，提供了Newmark法、Wilson法、排列法、Hiber-Huges-Taytor法、和Chung and Hulbert法等方法可供選擇。

6.高級分析功能
SAP2000在結構分析實踐中可能會使用的較為深入的分析功能，這些功能包括結構的屈曲分析、靜力非線性分析、動力非線性分析等。

設計功能

1.鋼框架設計
自動構件截面選擇——不需要初步設計
基于虛功原理對側向位移的截面優化
考慮靜力和動力荷載的設計
規范或用戶定義的荷載組合
自動計算K因子 和 P-delta 效應
集成化的截面設計器，可完成復合截面和組合截面設計
交互式的設計與查看功能
設計可以考慮扭轉效應

2.混凝土框架設計
考慮靜力與動力荷載的設計
設計包絡的分組功能
自動或用戶定義的荷載組合與設計分組
自動計算活荷載折減因子
設計考慮雙軸彎矩/單軸力相關面和剪力
自動計算彎矩放大系數
計算P-delta效應時有整體放大系數的選項
集成化的截面設計器可以考慮復雜的混凝土截面
交互式的設計與查看功能
設計可以考慮扭轉效應
基于虛功原理對側向位移控制的優化

3.鋁框架設計
考慮靜力和動力荷載的設計
直梁和曲梁設計
自動計算彎矩放大系數
自動計算K-因子和P-Delta效應
自動計算軸力和雙向彎矩和剪力設計
支持鋁框架設計的規范：AA-ASD 2000；AA-LRFD 2000

4.冷軋鋼框架設計
考慮靜力和動力荷載的設計
直梁和曲梁設計
自動計算彎矩放大系數
自動計算K-因子和P-Delta效應
有效面積和有效主/次慣性矩的計算
支持冷軋鋼框架設計的規范：AISI-ASD 96；AISI-LRFD 96

【使用說明】

由于SAP2000 v21和SAP2000 v14的安裝基本一致，在這里就將v14的安裝步驟進行講解，

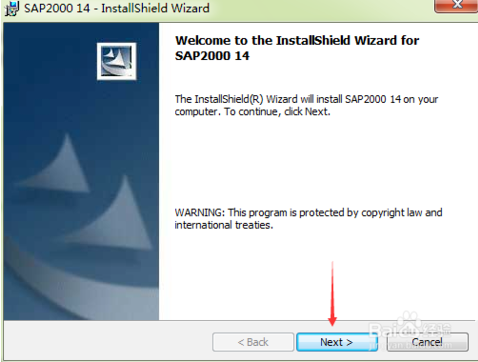

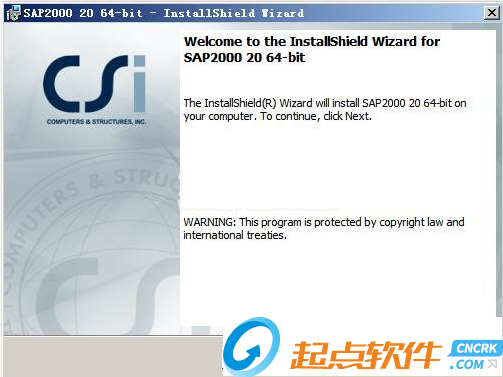

開始安裝后，安裝程序會自動運行一段時間，我們需要的等待，知道彈出如圖所示的對話框，單擊“next”

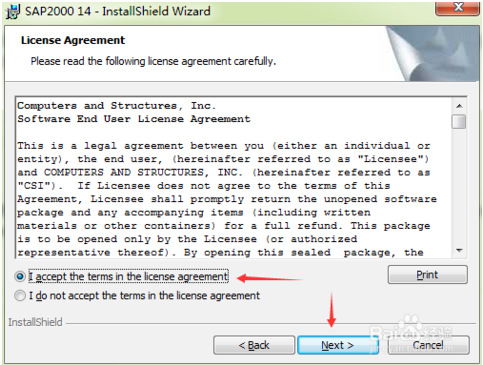

接著進入下一個界面，閱讀合同并選擇接受所有條款“I accept the terms in the license agreement”，然后單擊“next”

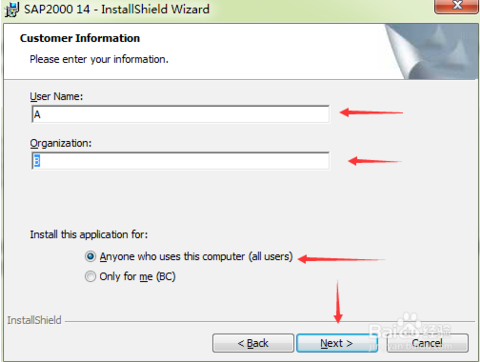

緊接著彈出下一個對話框，輸入用戶名和機構名稱，此項隨意，下邊是選擇使用權限，建議選擇“任何使用該計算機的用戶”，單擊“next”

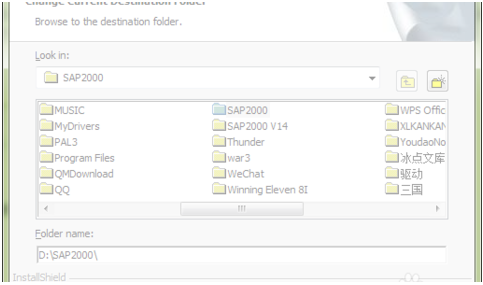

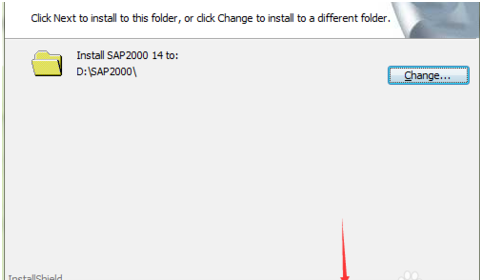

接著選擇安裝路徑，路徑中不能出現中文，否則安裝完成后不能運行，選好路徑后單擊“next”

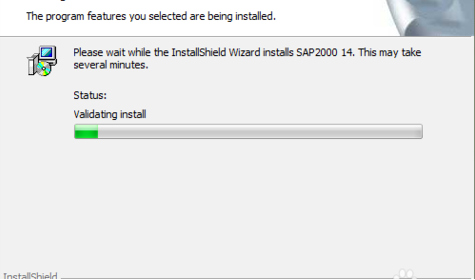

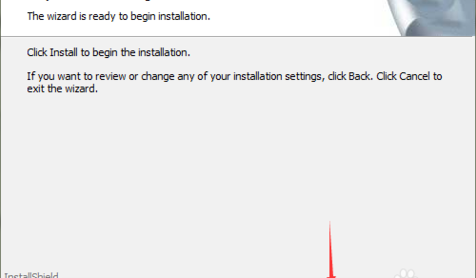

單擊“install”，進入安裝讀條界面，繼續等待至安裝完成

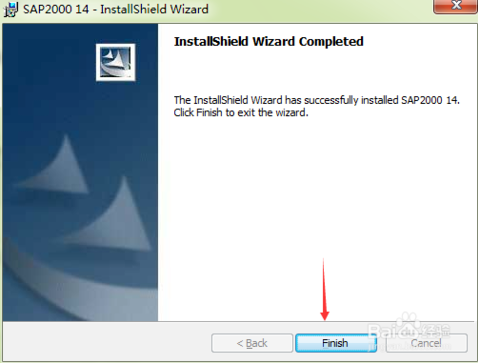

安裝完成后，單擊“finish”，安裝步驟就完成了，此時軟件還不能正常運行，需要進行正常激活或是破解



破解

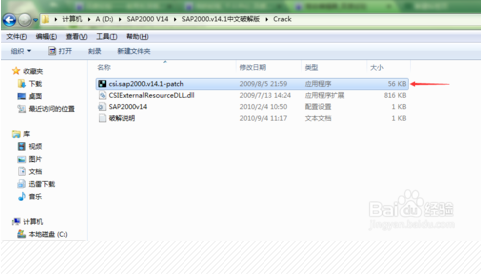

首先找到csi.sap2000.v14.1-patch.exe，雙擊運行

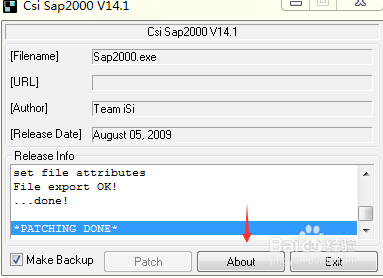

在運行窗口中單擊Patch，按提示找到安裝目錄中的sap2000，然后雙擊，之后出現的“另存為”對話框點擊“保存”，然后選“是”，覆蓋原來的文件，出現的對話框均選“是”，完成后單擊about，然后在下一個對話框單擊“OK”，接著關閉對話框

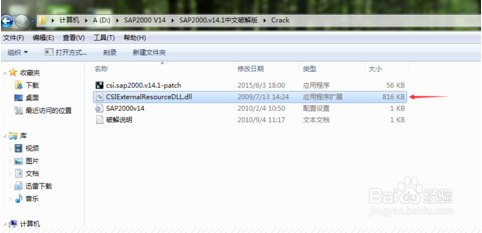

在安裝包內找到SAP2000v14.ini用它替換C:\Documents and Settings\Administrator\Local Settings\Application Data\Computers and Structures中的原文件后破解就完成了，SAP2000可以正常使用



如何將CAD圖形導入到SP2000中？

CAD所繪制的圖形要成功地導入到SAP2000中，在繪制模型的過程中有幾個點需要特別注意：
①圖形必須為單線，PL命令所繪制多段線是無法導入到SAP2000中的，就算在圖形繪制過程中使用了PL命令，在導入之前也需要將圖形整個分解之后才能保存
②為了是模型在導入SAP2000之后方便定義材料和對不同構件的編輯，在CAD繪制圖形時需要將不同材料的結構分為不同圖層，然后按圖層分步導入SAP2000，并分別定義材料屬性

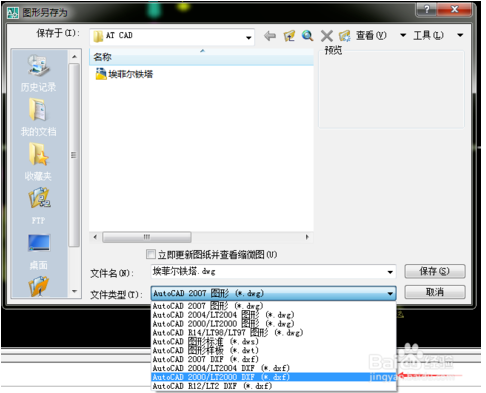

③通過CAD將模型繪制好之后，在保存的時候應保存為低版本的 .DXF格式，這也是SAP兩千能夠識別的前提條件

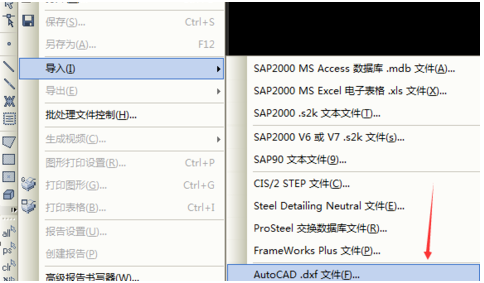

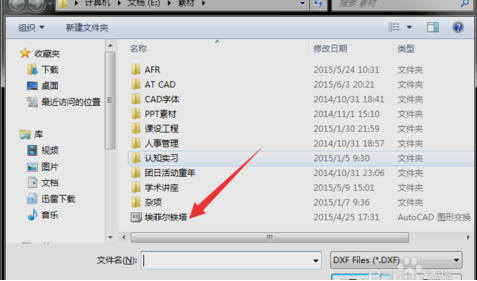

保存好之后我們打開SAP2000，單擊“文件”——“導入”——“AutoCAD.dxf文件”





雙擊需要導入的文件后會彈出“導入信息”對話框，需要選擇全局方向和單位，以上述圖形為例，以為鐵塔的延伸方向是沿Z軸向上的，所以勾線Z，單位以建筑的一般表示方法為準，采用毫米mm、千牛KN、攝氏度℃，設置完后點擊“確定”

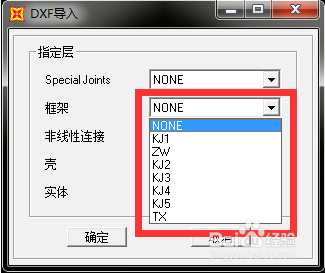

接著會出現“DXF導入”對話框，可以指定需要導入的圖層，建議分層導入，然后分別定義材料（注意每次導入的方向都應該相同，在本例中均為Z方向，否則結構最終不會形成整體）

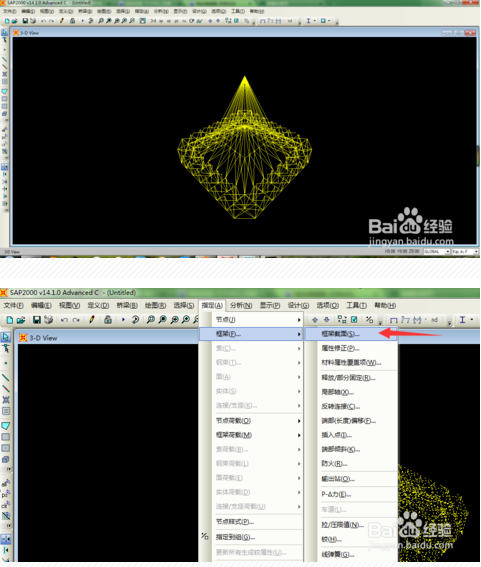

導入第一部分后的軟件會默認這一步導入的圖形為選中狀態，然后我們點擊“指定”——“框架”——“框架截面”

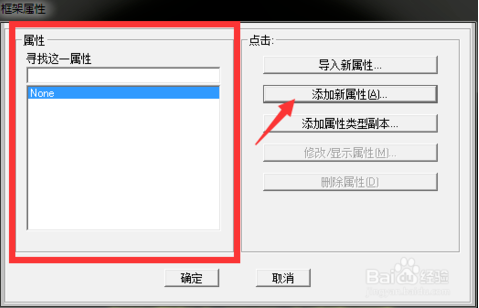

接著在彈出的“框架屬性”對話框中選中我們之前定義好的材料，或者添加新屬性
重復上一步驟，直到結構全部倒入和定義完畢即可



Sap2000的建模教程：

一、SAP2000坐標系
1.SAP2000坐標系為右手坐標系，整體坐標記為x，y，z 三個方向軸是互相垂直的并且滿足右手準則
2.SAP2000總是假設z軸是垂直軸，自重總是沿-z方向作用，SAP2000以1，2，3軸表示單元局部坐標系

二、整體坐標系的作用
1.節點坐標的確定
2.節點約束信息
3.節點荷載
4.整體方程組的建立
5.節點位移輸出

三、局部坐標系的作用
1.單元?jiǎng)偠确匠痰慕?br />2.單元材料特性和截面幾何特性
3.單元荷載的輸入
4.結構的內力輸出

四、模型對象盡量與實際構件一致，盡量按照實際情況輸入，具體輸入:
1.模型初始化(設置單位制) 模板建模
2.設置軸網 dxf 文件導入
3.定義材料
4.定義截面
5.繪制模型
6.施加支座約束
7.定義荷載工況
8.定義組合
9.運行結構分析
10.分析結果輸出

五、建模之前首先選定單位制

六、簡單模型盡量由SAP2000直接建模，由dxf文件導入模型時應使dxf文件中的圖形位于坐標原點，且使圖形坐標軸與SAP2000 整體坐標系一致

七、鋼材的材料屬性需要修改彈性模量和屈服強度，注意鋼通屬于冷彎型鋼設計強度為205 N/mm2，屈服強度適當減小

【常見問題】

一、為什么我在用SAP2000建了方鋼管混凝土柱后，進行砼設計檢查時，出來的提示是超筋？
目前對于鋼管混凝土這樣的組合截面是不能進行設計的。因?yàn)樯袥](méi)有灌入組合結構的規范和規程。設計結果是不可用的。但是分析計算的結果是可以用的，也就是內力和變形的結果

二、截面切割精度如何?為什么結果出入比較大？
這和計算的模型有聯系還有跟你所模擬的情況有關系，當然要得到精確的結果需要提高網格的密度，需要具體問題具體分析

三、荷載組合是自定義的，在設計的時候不希望添加自動荷載組合進行設計？
在設計菜單下的設計組對話框中，將自動設計荷載組合復選項去掉就可以不自動添加默認設計組合了

四、地震荷載作用下的層間位移角同手算結果不一致，為什么？
當使用振型分解反應譜法計算結構的層間位移，其算法不是簡單的將每個模型下結構的變形除于層高后簡單的疊加得到的，而是進行模態的組合得到的，兩者計算方法不一樣

五、采用索單元進行模態分析時，周期信息正常，但是振型信息異常不知道為什么？
主要是索采用分段數為1導致的，此時計算的結果是可以接受的，當然振型信息異?？梢院雎?。計算結果可用

六、模態求解失敗？
模態求解失敗的原因可能有很多種，一種可能是模型存在嚴重的問題，比如結果極度不合理，存在大量的構件鏈接問題。另一種當使用到里茲向量時，無法獲得初始荷載向量陣列，導致求解模態失敗

七、如何施加預應力？
對于框架和索單元都可以施加相應的預應力，兩者還是有比較大的差別，當小跨度的預應力張弦結構可以使用到框架來模擬預應力拉索，可以通過降溫或者施加初始應變的方法來實現預應力的施加

八、基礎反力和節點反力的區別？
節點反力系指受約束的點在外荷載作用下的合外力，基礎反力是所有受約束點的節點反力的集合，其實任意構件均有節點反力，只是非約束的點所有的節點力之和恒為零而已
