【基本介紹】
Proteus軟件是英國Lab Center Electronics公司出版的EDA工具軟件。它不僅具有其它EDA工具軟件的仿真功能,還能仿真單片機及外圍器件。它是目前比較好的仿真單片機及外圍器件的工具。雖然目前國內推廣剛起步,但已受到單片機愛好者、從事單片機教學的教師、致力于單片機開發應用的科技工作者的青睞。Proteus是英國著名的EDA工具(仿真軟件),從原理圖布圖、代碼調試到單片機與外圍電路協同仿真,一鍵切換到PCB設計,真正實現了從概念到產品的完整設計。是目前世界上唯一將電路仿真軟件、PCB設計軟件和虛擬模型仿真軟件三合一的設計平臺,其處理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等,2010年又增加了Cortex和DSP系列處理器,并持續增加其他系列處理器模型。在編譯方面,它也支持IAR、Keil和MPLAB等多種編譯器。
【軟件特點】
①實現了單片機仿真和SPICE電路仿真相結合。具有模擬電路仿真、數字電路仿真、單片機及其外圍電路組成的系統的仿真、RS232動態仿真、I2C調試器、SPI調試器、鍵盤和LCD系統仿真的功能;有各種虛擬儀器,如示波器、邏輯分析儀、信號發生器等。②支持主流單片機系統的仿真。目前支持的單片機類型有:68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各種外圍芯片。
③提供軟件調試功能。在硬件仿真系統中具有全速、單步、設置斷點等調試功能,同時可以觀察各個變量、寄存器等的當前狀態,因此在該軟件仿真系統中,也必須具有這些功能;同時支持第三方的軟件編譯和調試環境,如KeilC51uVision2等軟件。
④具有強大的原理圖繪制功能??傊?,該軟件是一款集單片機和SPICE分析于一身的仿真軟件,功能極其強大。本章介紹ProteusISIS軟件的工作環境和一些基本操作。

【軟件功能】
1、智能原理圖設計豐富的器件庫:超過27000種元器件,可方便地創建新元件;
智能的器件搜索:通過模糊搜索可以快速定位所需要的器件;
智能化的連線功能:自動連線功能使連接導線簡單快捷,大大縮短繪圖時間;
支持總線結構:使用總線器件和總線布線使電路設計簡明清晰;
可輸出高質量圖紙:通過個性化設置,可以生成印刷質量的BMP圖紙,可以方便地供WORD、POWERPOINT等多種文檔使用。
2、完善的電路仿真功能
ProSPICE混合仿真:基于工業標準SPICE3F5,實現數字/模擬電路的混合仿真;
超過27000個仿真器件:可以通過內部原型或使用廠家的SPICE文件自行設計仿真器件,Labcenter也在不斷地發布新的仿真器件,還可導入第三方發布的仿真器件;
多樣的激勵源:包括直流、正弦、脈沖、分段線性脈沖、音頻(使用wav文件)、指數信號、單頻FM、數字時鐘和碼流,還支持文件形式的信號輸入;
豐富的虛擬儀器:13種虛擬儀器,面板操作逼真,如示波器、邏輯分析儀、信號發生器、直流電壓/電流表、交流電壓/電流表、數字圖案發生器、頻率計/計數器、邏輯探頭、虛擬終端、SPI調試器、I2C調試器等;
生動的仿真顯示:用色點顯示引腳的數字電平,導線以不同顏色表示其對地電壓大小,結合動態器件(如電機、顯示器件、按鈕)的使用可以使仿真更加直觀、生動;
高級圖形仿真功能(ASF):基于圖標的分析可以精確分析電路的多項指標,包括工作點、瞬態特性、頻率特性、傳輸特性、噪聲、失真、傅立葉頻譜分析等,還可以進行一致性分析;
3、單片機協同仿真功能
支持主流的CPU類型:如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等,CPU類型隨著版本升級還在繼續增加,如即將支持CORTEX、DSP處理器;
支持通用外設模型:如字符LCD模塊、圖形LCD模塊、LED點陣、LED七段顯示模塊、鍵盤/按鍵、直流/步進/伺服電機、RS232虛擬終端、電子溫度計等等,其COMPIM(COM口物理接口模型)還可以使仿真電路通過PC機串口和外部電路實現雙向異步串行通信;
實時仿真:支持UART/USART/EUSARTs仿真、中斷仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;
編譯及調試:支持單片機匯編語言的編輯/編譯/源碼級仿真,內帶8051、AVR、PIC的匯編編譯器,也可以與第三方集成編譯環境(如IAR、Keil和Hitech)結合,進行高級語言的源碼級仿真和調試;
4、實用的PCB設計平臺
原理圖到PCB的快速通道: 原理圖設計完成后,一鍵便可進入ARES的PCB設計環境,實現從概念到產品的完整設計;
先進的自動布局/布線功能:支持器件的自動/人工布局;支持無網格自動布線或人工布線;支持引腳交換/門交換功能使PCB設計更為合理;
完整的PCB設計功能:最多可設計16個銅箔層,2個絲印層,4個機械層(含板邊),靈活的布線策略供用戶設置,自動設計規則檢查,3D 可視化預覽;
多種輸出格式的支持:可以輸出多種格式文件,包括Gerber文件的導入或?qū)С觯憷c其它PCB設計工具的互轉(如protel)和PCB板的設計和加工。
【破解工作界面介紹】

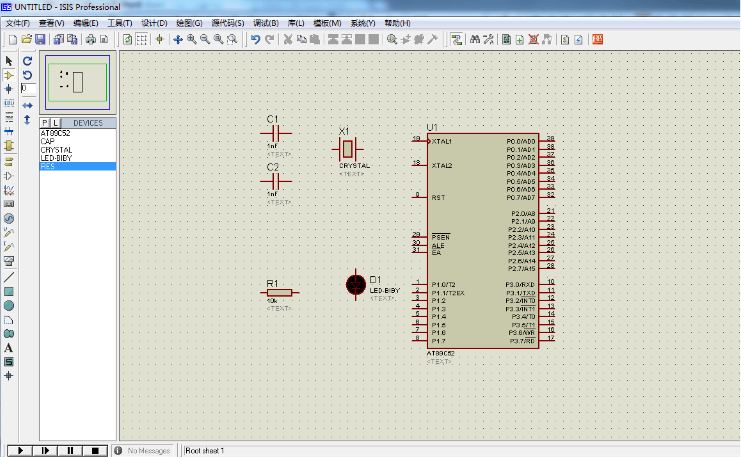

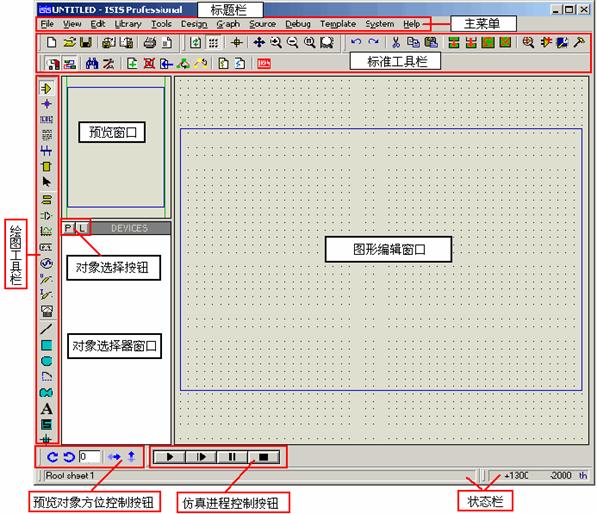

Proteus ISIS的工作界面是一種標準的Windows界面,如圖所示。包括:標題欄、主菜單、標準工具欄、繪圖工具欄、狀態欄、對象選擇按鈕、預覽對象方位控制按鈕、仿真進程控制按鈕、預覽窗口、對象選擇器窗口、圖形編輯窗口。
【安裝教程】

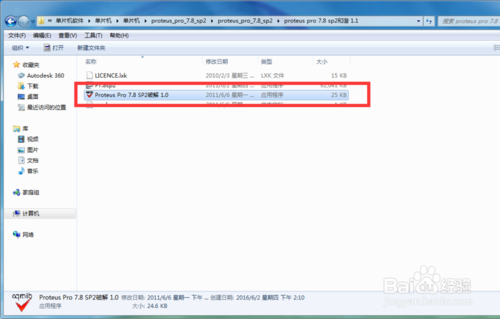

下載軟件之后,如圖所示,打開方框中的文件

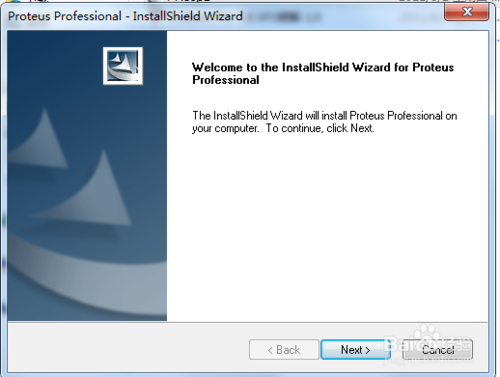

點擊next,進行下一步

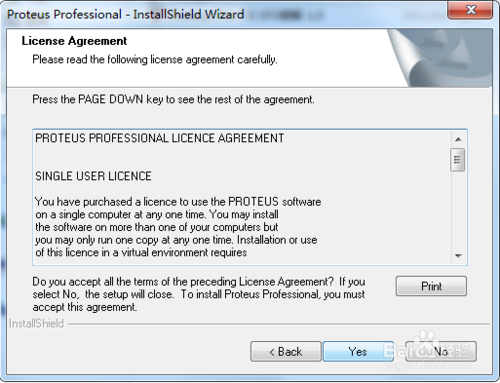

可以瀏覽一下說明,點擊YES繼續

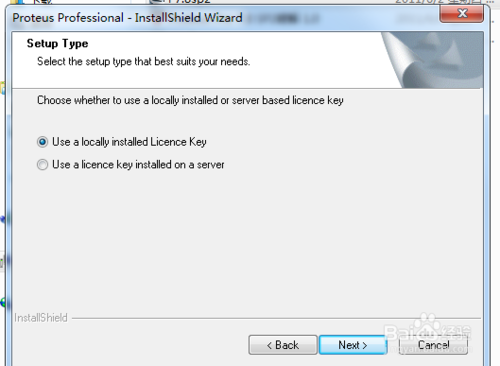

默認第一個即可,點擊下一步繼續

如果電腦首次安裝會出現如下所示提示,點擊next即可

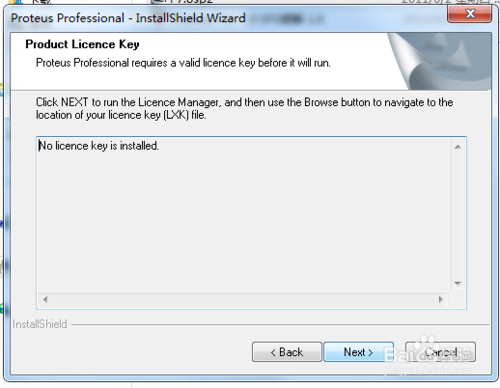

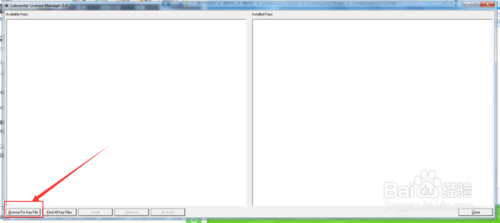

出現如下所示對話框,點擊左下角方框

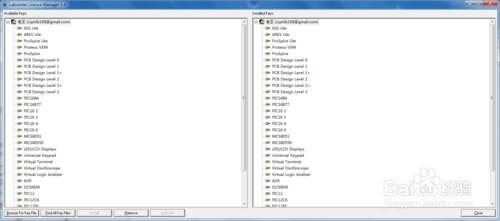

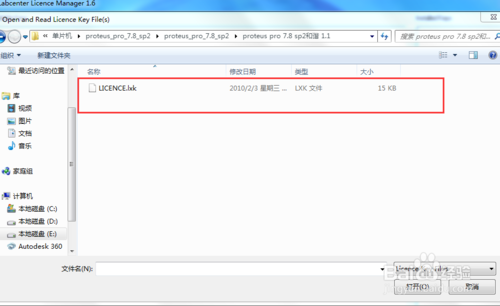

在我給你的文件中找到LICEnce.lxk文件,雙擊

之后點擊“”install“”會出現下一步

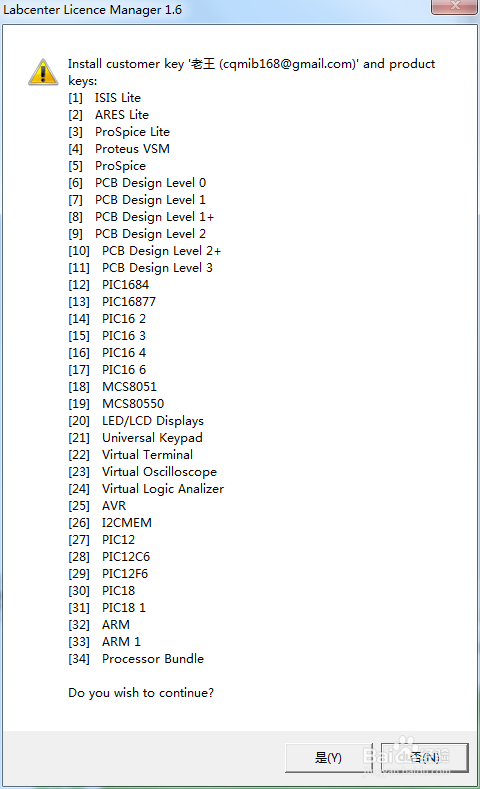

此時不要點擊“”Enter“”,點擊“是”即可?!疽驗槟J(rèn)的是“否”,如果點擊enter就取消了】

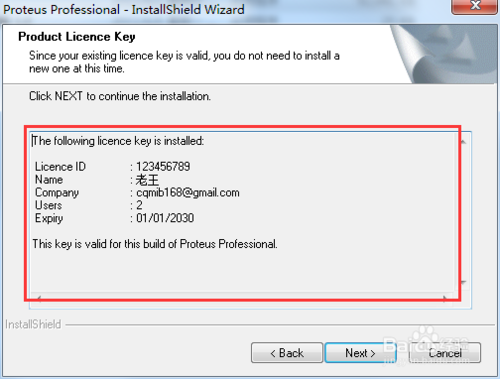

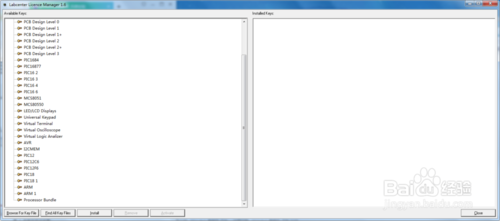

加載之后如下圖

繼續下一步

這一步選擇安裝目錄,一定要記得目錄,破解的時候要用到。最好事先在D盤新建一個文件夾“proteus”,選擇該目錄。繼續下一步

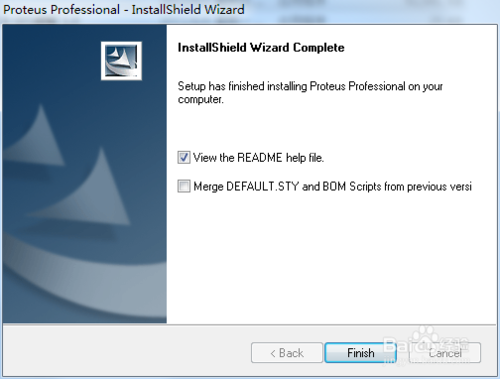

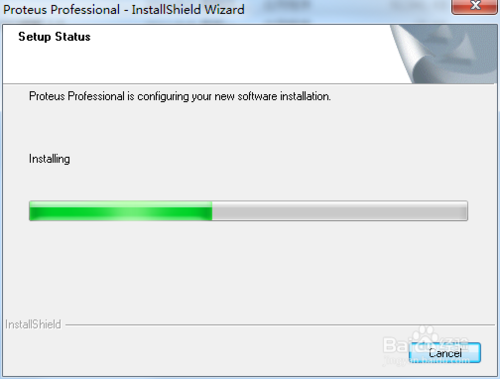

一直點擊下一步,直到出現完成頁面。到目前為止軟件安裝完成,但還未破解,此時不能使用。

【破解教程】
打開下載文件夾中的破解文件,如下圖所示,雙擊

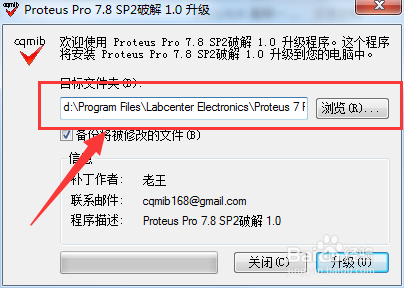

更改路徑,就是安裝的路徑,這兩個必須一致,否則失敗。更改好之后,點擊升級

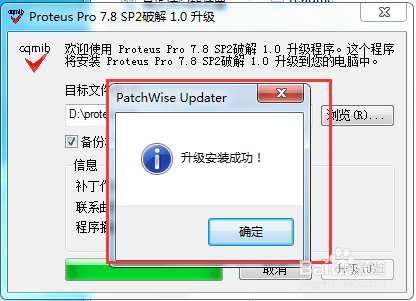

升級完成。破解也完成

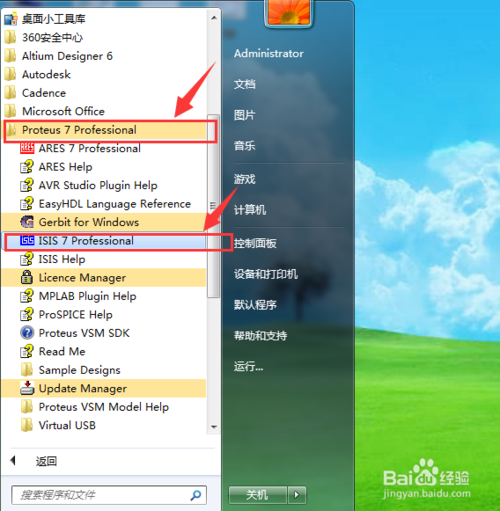

proteus7.8是不會在桌面或者快捷欄里生成圖標的,因此在菜單里可以找到,如圖所示

破解完成,打開軟件進行設計吧

【使用教程】

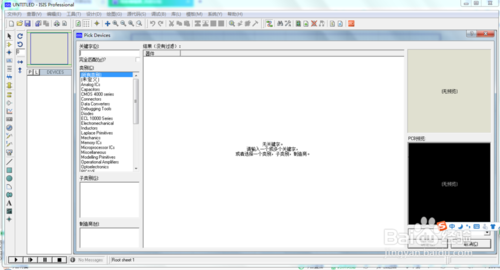

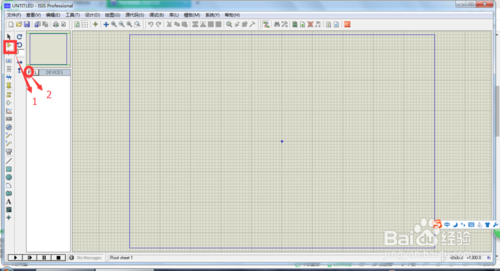

最重要的是元器件的搜索與放置,按圖片標記序號點擊操作,顯示搜索界面

搜索元器件需要掌握元器件的英文縮寫,網上都能找得到縮寫

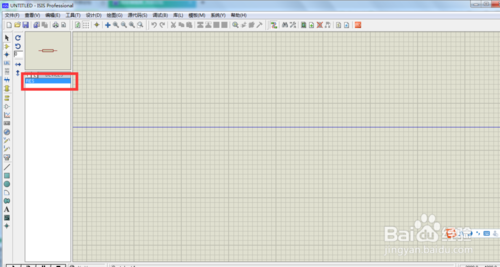

下面用電阻(RES)做例子

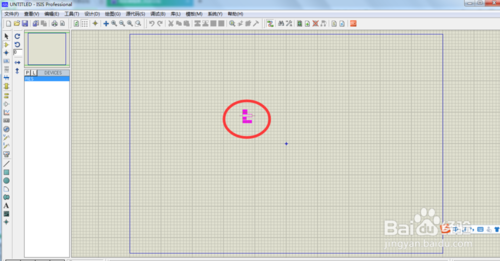

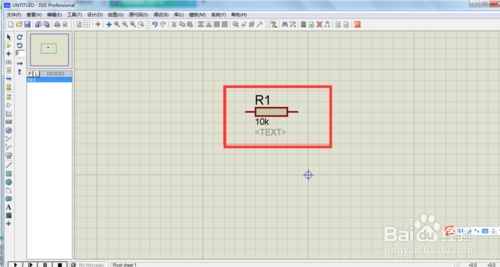

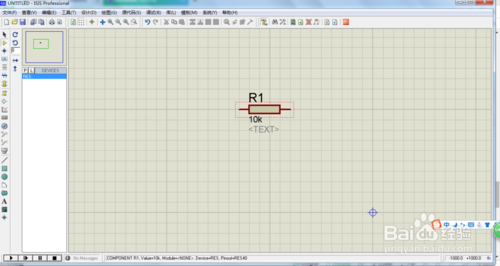

選取元器件后左鍵點擊便可以實現放置

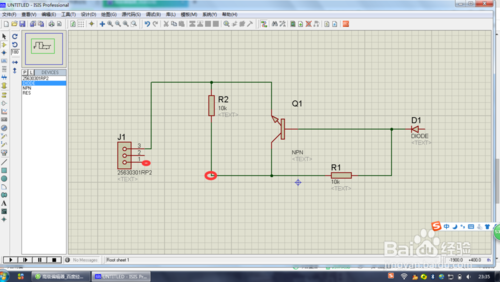

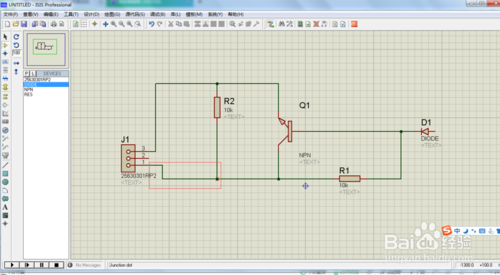

放好元器件后便要用線路連接所有元器件,很簡單,直接按住鼠標左鍵拖動就行了

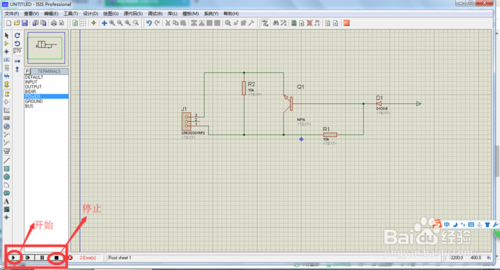

整個電路設計好后點擊左下角的的箭頭就可以對電路進行測試

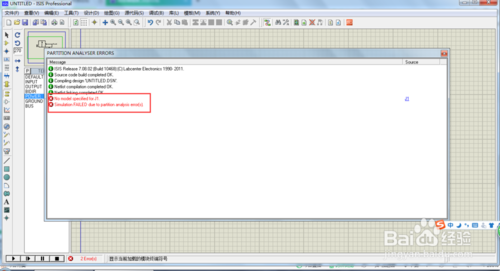

如果電路有錯誤的地方,點擊開始仿真,會自動彈出錯誤窗口,紅圈內是錯誤向提示

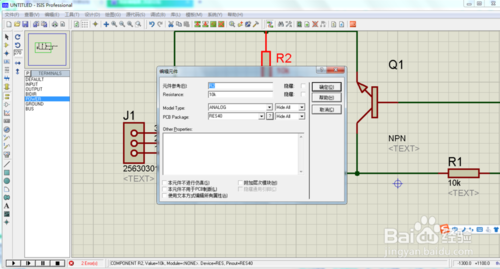

電路錯誤可能是元器件參數不對,下面是修改元器件參數的操作,很簡單,鼠標左鍵雙擊要修改的元器件就能對其參數進行修改。

如果放置的元器件不對,或者不需要那個元器件可以鼠標右鍵點擊要刪除的元器件選擇刪除選項,或者直接鼠標右鍵雙擊要刪除的元器件直接刪除。
