起點提供altium designer 10 破解版下載，altium designer 10是一款專業強大的電路設計管理軟件。該軟件完美結合原理圖設計、電路仿真、PCB繪制編輯、拓撲邏輯自動布線、信號完整性分析和設計輸出等技術，可以為用戶提供可靠的電子產品開發的完整解決方案。

【基本介紹】

Altium Designer 在單一設計環境中集成板級和FPGA系統設計、基于FPGA和分立處理器的嵌入式軟件開發以及PCB版圖設計、編輯和制造。并集成了現代設計數據管理功能,使得Altium Designer成為電子產品開發的完整解決方案－一個既滿足當前，也滿足未來開發需求的解決方案。

Altium Designer 10 提供了一個強大的高集成度的板級設計發布過程，它可以驗證并將您的設計和制造數據進行打包，這些操作只需一鍵完成，從而避免了人為交互中可能出現的錯誤。發布管理系統簡化規范了發布您的設計項目的流程，或者更具體地說，是那些項目中定義的配置， 直觀，簡潔而且穩定。更重要的是，該系統可以被直接鏈接到您的后臺版本控制系統。 新增的強大的預發布驗證手段的組合 - 用以確保所有包含在發布中的設計文件都是當前的，與存儲在您的版本控制系統中的相應的文件“主人”保持同步的文件，并且通過了所有特定的規則檢查（ERC, DRC, 等等) – 從而您可以在更高層面上控制發布管理，并可保證卓越的發布質量。

【軟件特點】

1.為設計環境提供供應鏈信息的智能鏈接，確保對元器件的使用有更好的選擇
2.提供了涵蓋整個設計與生產生命周期的器件數據管理方案，而結構性的輸出流程更是確保了輸出信息的完整性
3.提供了將設計數據管理置于設計流程核心地位的全新桌面平臺
4.提供了新的維度，以供器件數據的搜尋和管理，確保輸出到制造廠的設計數據具有準確性和可重復性
5.R10 系列的增強功能包括：輸出Output Job編輯器、內電層分割加速改善、彈出式的多邊形鋪銅管理器、Atmel QTouch支持、自定制的笛卡爾直角和極坐標柵格、Aldec HDL 仿真功能、實現比使用指針更多的GUI增強，以及隨著Altium Designer10臨近發布日前，我們將構建其中的更多酷炫功能。而且，其平臺穩定性也得到了增強。

【軟件亮點】

1 原理圖設計
2 印刷電路板設計
3 FPGA的開發
4 嵌入式開發
5 3D PCB設計

【安裝教程】

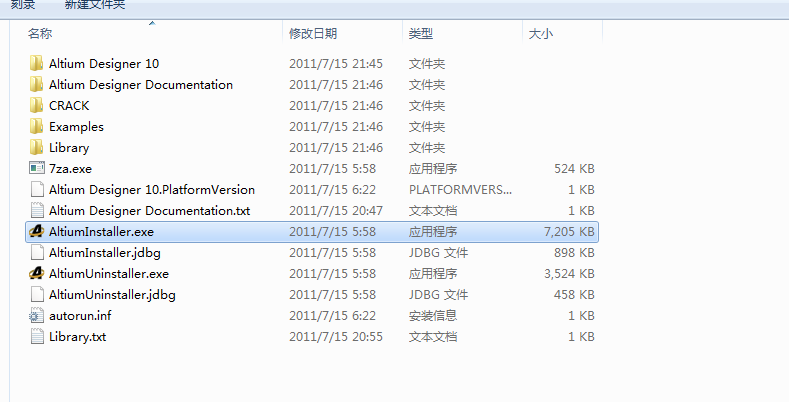

下載的文件大概在3.4GB左右，解壓一次之后變?yōu)?.3GB的iso文件，再解壓一次，則變成了文件夾的形式。


點擊AltiumInstaller.exe進行安裝

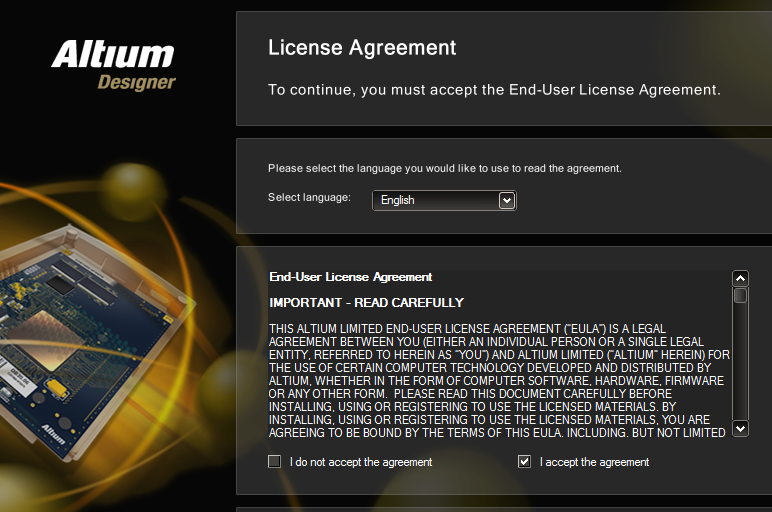

進入安裝界面，點next


選擇語言


選擇安裝目錄


等待安裝

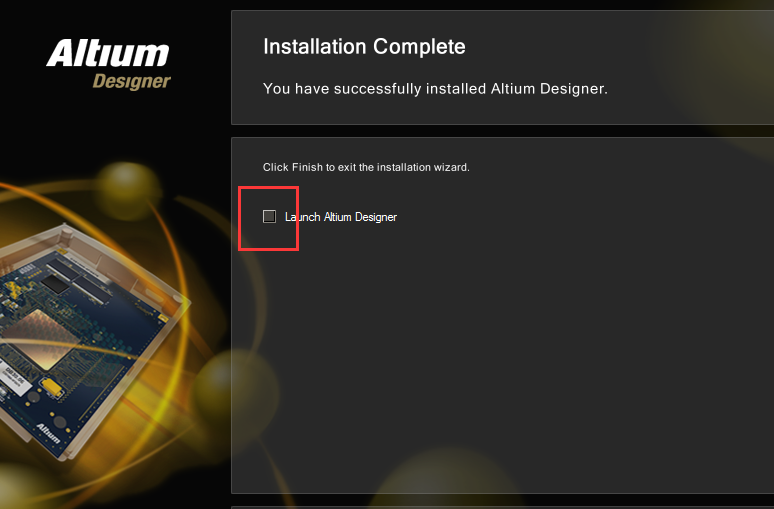

安裝后,最好先不要運行AD,勾掉自動啟動選項


啟動程序，出現警告（并口驅動不支持64位系統），現在電腦一般都沒并口了，可以無視，打勾，點ok。不影響軟件運行

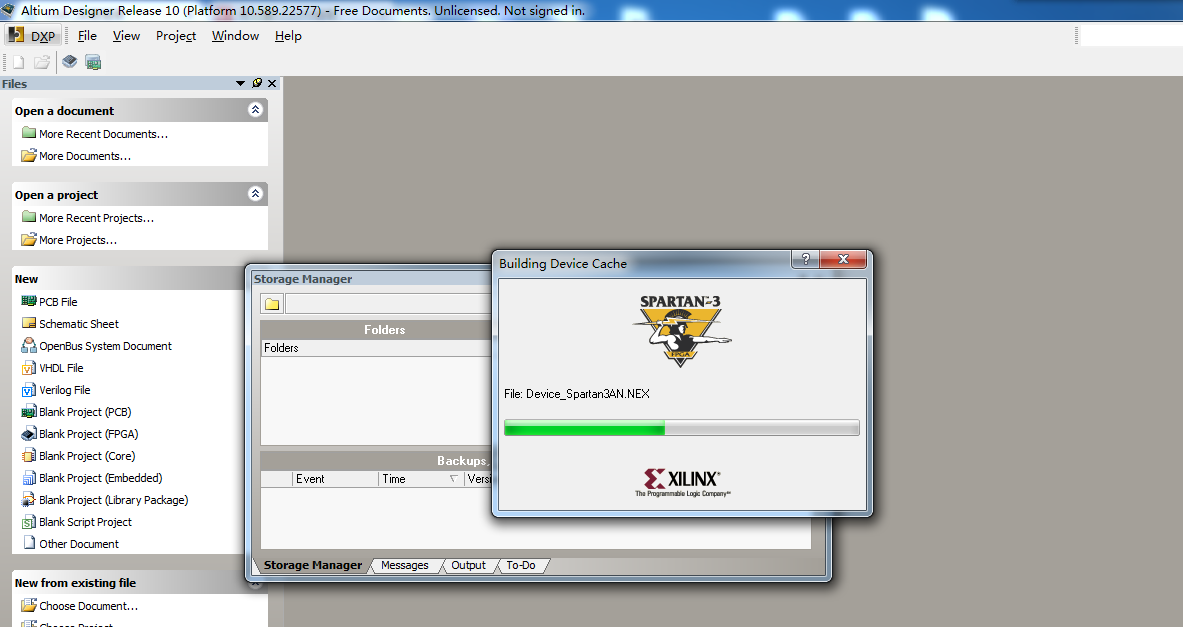

發現有進度條出現，在裝載相關內容


發現有紅色警示，還不能正常使用


并且可以發現新建不了文件，選項都是灰色，點不了。下面就需要破解了

【破解方法】

1、先把軟件關閉，將最開始的解壓文件夾中的CRACK文件夾復制到桌面（破解之后可以刪除）

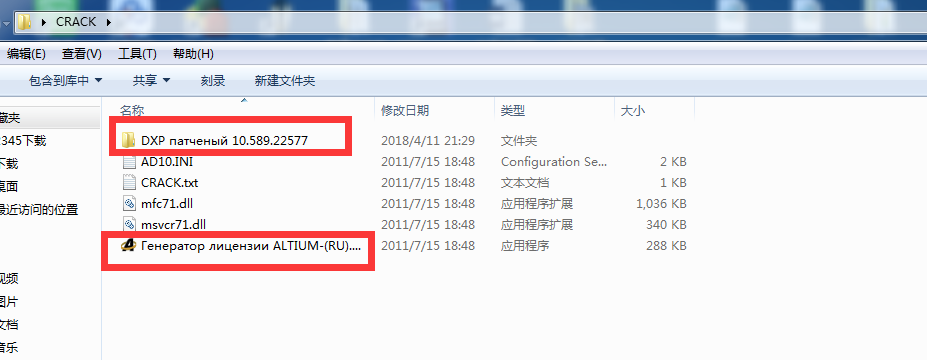

打開CRACK文件夾，破解需要用到的文件如下所示


2、替換DXP文件

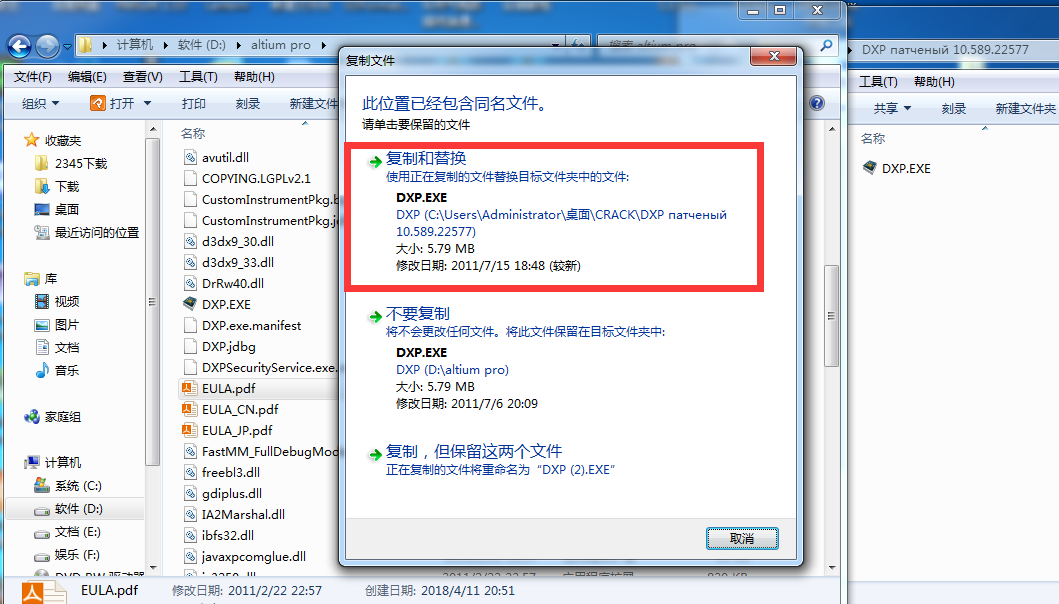

將第一個文件夾下的DXP文件復制到Altium安裝路徑當中。會發現這個路徑下也有DXP文件，替換即可。


若是這個路徑忘了，可以右擊軟件圖標點屬性，查看路徑。


3、點擊注冊文件生成器

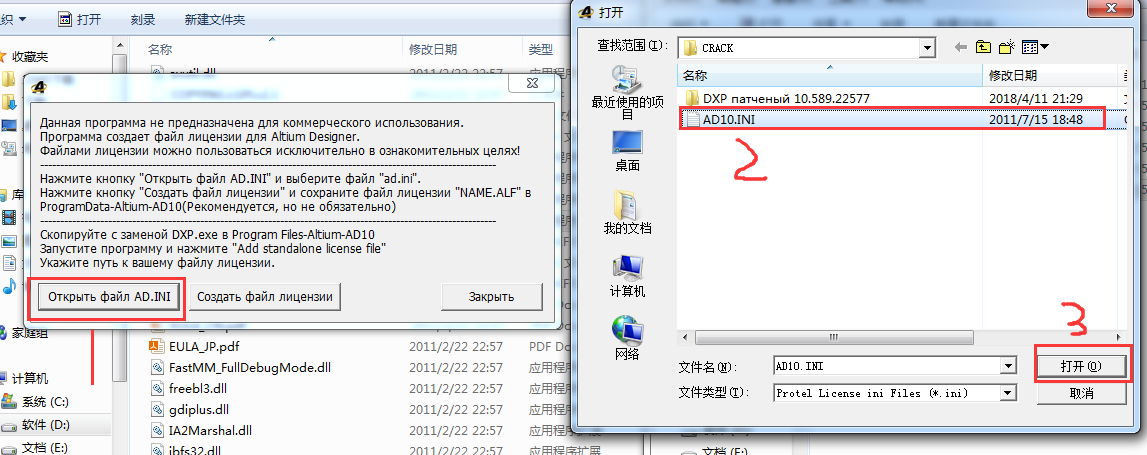

選擇配置文件


4、配置完成后，點擊右側的選項按鈕，保存生成的注冊文件，文件名自己隨意取。

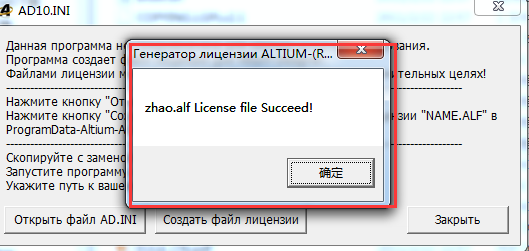

5、文件生成會有提示，并且可以在文件夾中看到文件。

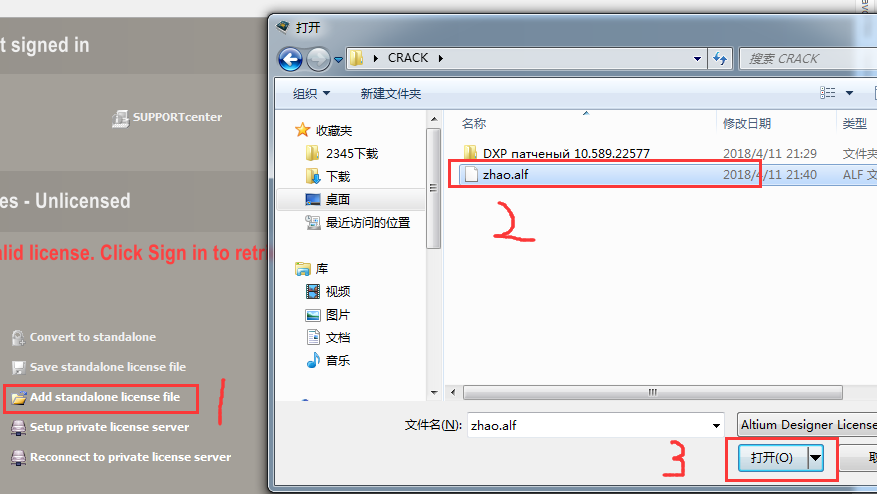

6、重新打開Altium Designer軟件，將剛剛生成的alf文件加載到軟件中


7、這樣軟件就可以使用了，會發現原來灰色的選項現在變黑可以選擇了。

【中文設置】

之前安裝的時候選擇的是中文安裝，但是打開軟件才發現變英文了?？梢匀缦虏僮?br />

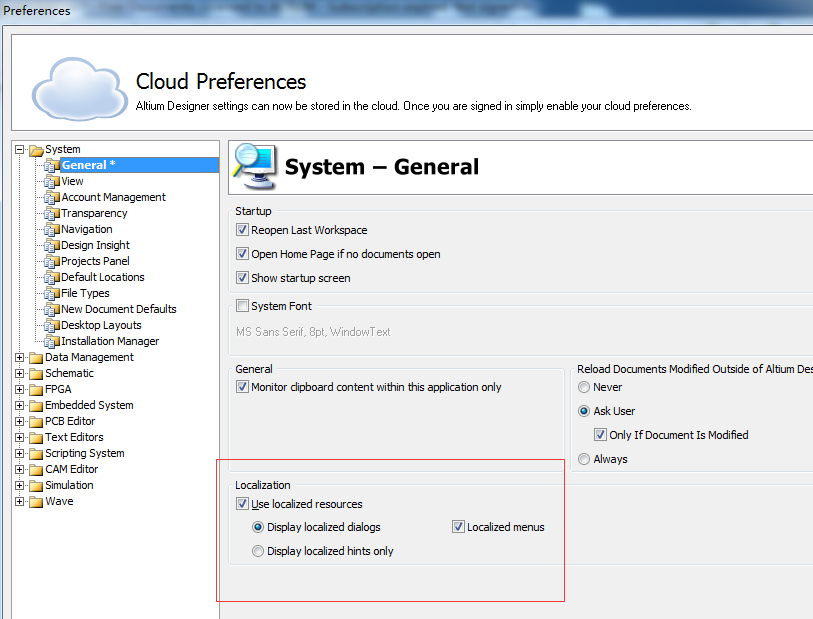

點軟件左上角的DXP-->Preferences選項卡，修改Localizations。



保存設置后重新打開軟件，會發現修改成功。

【使用教程】

Altium Designer 如何輸出PCB板元件位置圖
用Altium Designer10打開一個PCB工程，并選中PCB

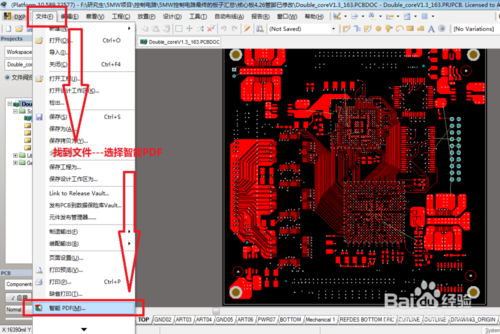

在標題欄中選擇文件，接著彈出的下拉菜單中選擇智能PDF

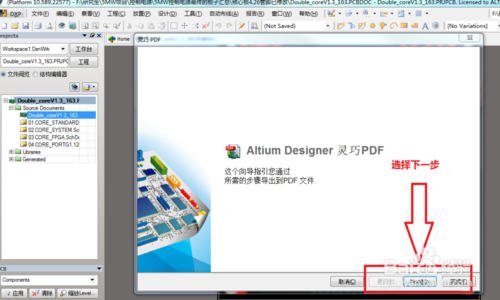

彈出指引用戶生成PDF向?qū)υ捒?，在下方有“下一步”，選擇下一步即可


在導出選擇項目對話框，中選擇當前文件，然后再對話框底部選擇下一步


接著提示是否想要生成XXX文件的PDF，選擇ok即可


接著選擇是否導出原材料的BOM，這里可以選擇不導出，去掉勾選后選擇下一步

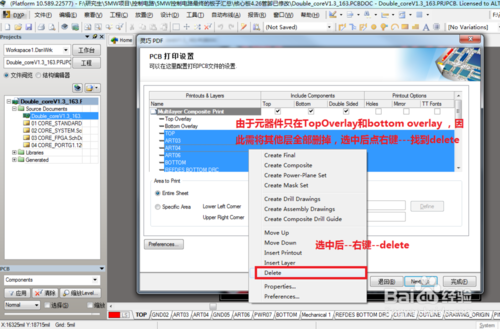

元器件只分布在頂層和底層，因此只保留top overlay和bottom overlay，其余層全部刪除，具體可以選中其他圖層，點右鍵選擇delete刪除


也可選擇元器件顏色，具體為選擇圖層后點右鍵--perference--選擇黑色，選好后選擇下一步

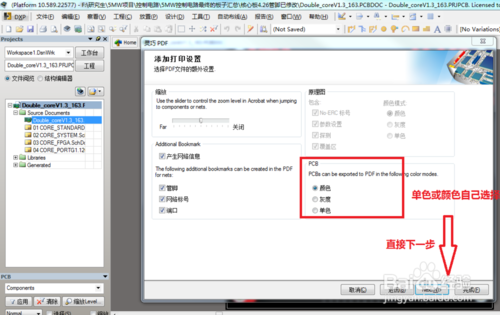

在添加打印設置對話框，PCB顏色可根據自身情況選擇單色或顏色，選好后單擊下一步


在最后步驟對話框，如果勾選了導出后打開PDF，則生成PDF后，文件會自動打開，選好后直接點擊完成

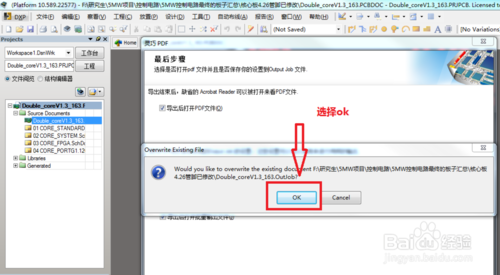

彈出是否要生成經過自己設置后的PCB文件的PDF，選擇ok即可

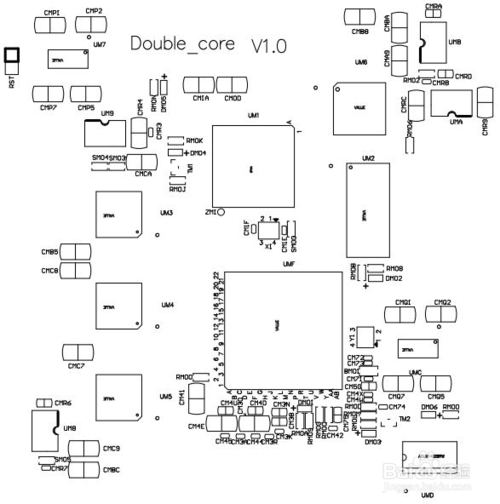

完成上述步驟后，便可以生成PCB的元器件位置圖，生成后的位置圖如下。
