AFT Fathom10破解版是一款主要用于計算不可壓縮流體和低速氣體管網的壓降和流量分配實流體的動態模擬分析軟件。AFT Fathom采用圖形化的工作交互工作環境，集徑計算、壓降計算、模擬傳熱和系統能量平衡分析等功能于一體，新增了等軸側視圖模式、傳熱模型，改進了與通用管道布局格式的集成性，大大提高了工作效率。

【10破解版基本介紹】

AFT Fathom 是一款真實流體的動態模擬分析軟件，可計算不可壓縮流體和低速氣體管網的壓降和流量分配?？烧鎸?shí)模擬分析各種不可壓縮流體，包括水、汽油和精煉油品、化工產品、冷凍劑、制冷劑等等，是幫你設計高效和可靠的管網系統必不可少的工具。其廣泛應用于化工、石化、電力、造船、航空、制藥等行業的各類系統中。

【10破解版軟件特點】

實驗操作條件和場景
輕松更改系統輸入數據，包括閥門位置、泵操作、控制設定點、壓力、溫度等
為設計和操作案例建模廣泛的系統組件
改變系統排列:打開/關閉管道和閥門，打開或關閉泵，將控制閥設置到故障位置
指定自動突出顯示流量、壓力、速度、泵效率等超出范圍的輸出值的警報
從在線制造商目錄中選擇泵
編輯常用管道元件的目錄，并從下拉列表中選擇它們
解決與泵送非沉降漿液和各種其他非牛頓流體相關的粘度和摩擦變化
計算系統管道和部件的成本
清楚地將Excel數據導入到多個場景中，并使用Excel導出管理器導出。
從GIS圖形文件、EPANET文件、CAESAR II中性文件和管道組件文件( * )導入管道布局和尺寸數據。PCF )。來自SmartPlant、CADWorx和AutoCAD Plant 3D等。
導入/導出Excel集成

【10破解版工作環境】

軟件采用圖形化的工作交互工作環境，用戶采用拖放的方式建模。
單元包括：無限大水池、儲、分支、泵、換熱器、給定流量元件、給定壓力元件、變徑、彎頭、三通、閥門、止回閥、調節閥、盲端、孔板、文丘里管、濾網、噴頭、通用阻力元件、用戶定義。管網是由Junction（連接元件）和pipe（管道，包括延長阻力和局部阻力）構成，用戶可以通過庫來選擇流體屬性，或自定義流體屬性。用戶通過雙擊元件，即可設定其屬性。用戶可快速準確地設置管網系統的運行工況，如：閥、泵的開啟和關閉，調節閥調節、閘閥的關閉或開啟等。

【10破解版軟件功能】

管徑計算,壓降計算，流量分配計算
泵選型（可加入泵的粘度修正），調節閥選型
熱傳遞及溫降計算，換熱器設計（計算換熱面積）
模擬系統操作（快速改變系統參數如：泵幾運幾備，閥門開度等裝置調節），針對變工況進行系統模擬分析（可以將不同工況分別建立Senario場景并使其進行同時分析計算，最后比較結果，避免了重復建模）
可模擬開式和閉式系統
模擬傳熱和系統能量平衡
提供圖文，曲線報告形式，用戶可以定制報告
提供用戶化的元件和性質數據庫（可為用戶加入自己的管道庫、閥門庫、彎頭、大小頭……等，可以建立自己的流體庫便于精確計算）
附加模塊（用戶付費自選模塊，方便用戶提高工作效率）
XTS延時分析模塊–求解和控制目標.分析儲罐液位，閥門開閉，泵起停等隨時間變化的事件帶給管網流量/壓力/液位等變化
GSC目標搜尋模塊–計算為達到某一各設計目標（如液位，溫度，壓力，流量等），需要調整的閥門開度，泵的轉速的調整等
CST費用估算模塊–管網的費用估算，包括：
非經常性費用（材料和安裝費用）
經常性費用（能量和維護費用）包括時變費用（隨時間變化的能量費用）
提供用戶化的工程和費用數據（用戶可以選擇庫中的數據，也可以自定義建立自己的數據庫）

【10破解版模塊介紹】

附加模塊（用戶付費自選模塊，方便用戶提高工作效率）
XTS延時分析模塊–求解和控制目標.分析儲罐液位，閥門開閉，泵起停等隨時間變化的事件帶給管網流量/壓力/液位等變化
GSC目標搜尋模塊–計算為達到某一各設計目標（如液位，溫度，壓力，流量等），需要調整的閥門開度，泵的轉速的調整等
CST費用估算模塊–管網的費用估算，包括：
非經常性費用（材料和安裝費用）
經常性費用（能量和維護費用）包括時變費用（隨時間變化的能量費用）
提供用戶化的工程和費用數據（用戶可以選擇庫中的數據，也可以自定義建立自己的數據庫）
SSL沉降性漿體計算模塊：
AFTFathomSSL軟件是專門針對工業漿體輸送的專業流體分析軟件。其軟件主要功能是：允許用戶自定義固體顆粒，定義漿體濃度，并可以存入數據庫中反復使用；建立管網。計算流量（流速）分布，各點漿體濃度和壓降；泵選型，采用Warman和ANSI/HI方法計算漿體對泵的影響；特殊的報告包括漿體中水的壓頭梯度和漿體的壓頭梯度,流速等更多漿體的特性數據，協助用戶分析了解固體顆粒對泵的影響作用；用戶可以對系統進行變工況多重運算和分析；生成系統曲線，協助客戶分析了解臨界流速對系統的影響作用。無論您是對新系統的設計，還是現有系統的評估，擴建，F(xiàn)athomSSL都將協助您盡快，準確地解決泥漿的傳輸問題。
報告輸出：
數據表輸出，數據按分類及用戶定義以報表方式輸出(結果輸出分為三欄：General、Pipes、Junctions，用戶可以自行選擇所需要的信息顯示，也可以選擇按一條管線路徑輸出結果如：壓降、摩阻損失、流速……)?？梢詫⑤敵鰣?bào)告直接生成pdf文件和EXCEL文件。

【10破解版新增功能】

1、新增和改進了Microsoft Excle集成性
* 改進了基于關鍵字的Excel工作表導入修改模型元件參數的方法
? 使用包含的模板工作表來快速輕松地定義修改模型元件參數
? 一次更改多個工況場景


* 新增了用于將指定的輸出數據直接導出到新建的或現有的Excel工作簿的新功能
? 僅導出所需的數據-無需對不必要的數據進行排序
? 準確指定數據的最終位置-將數據插入預格式化的工作簿
? 模型運行后自動導出
? 使用批處理運行從多個方案中導出數據

2、新增了等軸側視圖模式
* 新增了等軸測管道建模模式
? 顯示并捕捉到工作區上的等軸網格
? 以直觀的“3D”布局查看模型，并可從現有等軸測圖輕松創建管道模型

3、新增了NIST REFPROP流體數據庫
* 新增了美國國家標準與技術研究院（NIST）的150多種流體參考流體熱力學和傳輸屬性數據庫（REFPROP，版本10）
? 直接在系統屬性中選擇NIST REFPROP流體
? 在您的模型中使用準確和完整的流體信息，而無需手動查找和輸入流體特性

4、新增了泵功能和改進的泵窗口
* 新增了Interstage抽出型泵模型
? 無需手動計算泵曲線-直接從泵的數據表中輸入泵曲線


* 新的正位移泵模型
? 詳細的正位移泵規格
? 包括加速頭部損失計算
* 為離心泵模型增加了泵曲線和選型分析類型
? 澄清所需的數據和模型意圖

* 指定離心泵的首選工作區域（POR）和允許工作區域（AOR）
? 快速確定泵的運行行為是否可以接受
? 根據ANSI/HI 9.6.3-2017 -Rotodynamic Pumps - Guideline For Operating Regions自動計算POR


5、新增了傳熱模型
* 新增了兩種管道傳熱模型
? 帶有伴熱的對流傳熱-模擬管道壁和絕緣層之間的熱量增加
? 埋地管道-模擬埋管的熱效應
* 用丘吉爾-伯恩斯坦修正法根據環境流體速度和溫度計算強對流系數

6、XTS模塊新增了多條件事件定義
* 在延時分析模擬（XTS）模塊中新增了創建復雜觸發器的瞬態事件
? 只有在滿足多個條件時才啟動瞬態事件
? 利用邏輯條件- AND，OR和NOT -捕捉復雜控制系統的影響


7、改進了開始啟動窗口
* 改進了啟動窗口的功能和可用性
? 置建模首選項，包括–激活模塊、工作流體、單位、語言、2D或等軸測繪圖模式、默認管道材質和NFPA設置
? 現在可以通過選擇通用單位和行業特定單位來輕松改進顯示的單位

8、新增了與通用管道布局格式的集成性
* 通過從各種中性文件類型導入現有管道布局保存建模時間
? 導入CAESAR II Neutal文件（.cii）
? 導入管道組件文件（.pcf）
? 導入和導出EPANET文件（.inp）
? 這些通用的文件格式是由許多常用的工程程序生成的，例如AutoCAD Plant 3D，SmartPlant，PDS，CadWorx等等。

9、更新了標準
* 輸出顯示應用標準-用于計算模型結果的標準
* 安全閥損失可根據API 526 -Flanged Steel Pressure Relief Valves選型指定
* 標準更新
? 更新為HI / ANSI 12.1-12.6-2016旋轉動力（離心）泥漿泵，用于泥漿降額使用的術語、定義、應用和操作
? 更新為HI / ANSI 9.6.7-2015旋轉動力泵-液體粘度對性能影響的指南，用于粘度修正
? 將原油麻省理工學院方程更新為管道規則中規定的最新版本，以用作額外的壓力損失模型

10、更多其它改進的功能
* 通用功能
? 新增了許多默認管材
? 現在可以沿管道長度輸入中間管道高程
? 總是控制（Never Fail）的控制閥設置可以設置為默認關閉
? 提高大型模型的加載速度
? 在使用XTS模塊時應用設計警報現在會在瞬態輸出表中顯示設計警報違規，并且突出顯示違反設計警報的所有時間步驟
* 工作區
? 工作區背景顏色可根據當前場景的級別進行更改-已添加更多級別
? 注解背景透明度可以更改
? 新的鍵盤快捷鍵可放大（CTRL + +/-）和平移（CTRL +箭頭鍵）工作區
? 通過右鍵單擊工況場景，可以將完整方案路徑名稱復制到剪貼板
? 選擇框以可視方式指示選擇的行為-選擇相交的所有東西（從右向左）或僅將完全對象（從左到右）
? 定義的管件和損失后，管道在其編號旁邊顯示一個特殊字符（缺省為＆）
* 輸出結果
? 設計警報可以通過右鍵單擊結果直接從輸出創建-立即選擇適當?shù)膶?duì)象和參數。
* 模型數據
? 通過右鍵單擊模型數據中的項目，快速找到工作區上的特定對象
? 增加了額外的參數，如保溫厚度
* 可視化報告
? 新增了可視化報表控制中管道和連接重新設置顯示的選項控件

【10破解版安裝教程】

1、在本站下載AFT Fathom 10，解壓后后雙擊“FthFullz.exe”進入到fathom 10的安裝向?qū)Ы缑?br />

2、點擊next出現協議，選擇i accept


3、下一步設置一下用戶名、公司以及序列號


4、繼續next選擇安裝類型，我們默認選擇一項，也就是standalone/client computer


5、選擇軟件安裝目錄，默認為“C:\AFT Products\AFT Fathom 10\”


6、如下圖確認一下安裝信息是否正確


7、點擊install就會開始AFT Fathom 10的安裝了

【10破解版破解教程】

1. 安裝 FthFullz.exe


2. 使用序列號 0190-01907
3. 安裝 AFTCopyProtectionSetup.exe 使用 CrypKey License選項



4. 復制 keygen 文件夾全部?jī)?nèi)容到剛才的AFTCopyProtectionSetup.exe安裝文件夾
一般是： C:\AFT Products\CrypKey

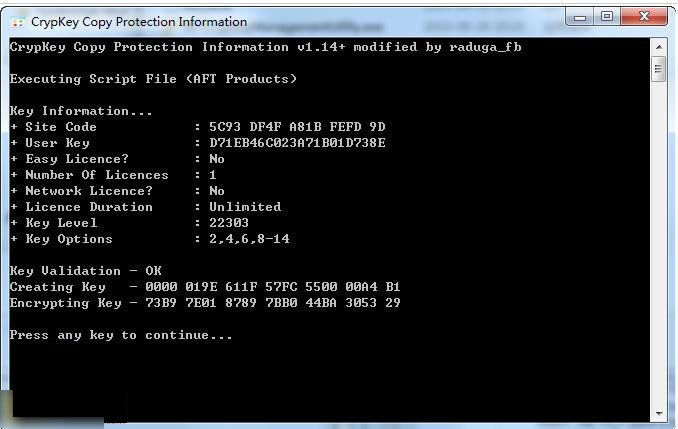

5. 運行 AFTCrypkeyManagementUtility.exe 來獲取 Site Code，復制下來，馬上要用
6. 運行 ckInfo+.exe 選擇 aft.ckinfo
輸入剛才的 Site Code，回車


7. 復制獲得的 Encrypting Key 去掉空格
8. 再次運行 AFTCrypkeyManagementUtility.exe，粘貼到 Site key
點擊 Validate 完成注冊。

【10破解版使用幫助】

1、AFT Fathom可用于建模各種工程系統。 AFT Fathom由標準版本和四個可選附加模塊組成。
標準版本功能·開啟和關閉(循環)系統·分支或回路的網絡系統，對回路數量沒有限制
壓力供給系統和重力供給系統·泵送系統，包括并聯或串聯的多個泵
泵 可變速度，受控壓力，受控流量，粘度修正以及帶起飛流量的多個階段
帶壓力和/或流量控制閥的系統·閥門關閉且泵關閉的系統
傳熱和系統能量平衡·密度可變 粘度
單個模型文件中包含多個設計案例
非牛頓流體行為
計算泵的能量使用成本

2、附加模塊功能(可選)
瞬態建模(XTS)
隨著時間的推移泵的啟動和停止(XTS)
隨著時間的推移閥門開啟和關閉(XTS)
自動計算罐液位變化(XTS)
多變量目標搜索和控制模擬(GSC)
解決漿料計算的系統性能(SSL)
管道網絡的自動化設計(ANS)

3、AFT Fathom為管道系統組件提供了數百種標準損失模型，并允許您輸入自己的損失數據。 支持依賴于流量的可變損失模型。
AFT Fathom強大的解決方案引擎基于業界多年使用的標準技術。 Newton-Raphson方法用于求解管流量的質量和動量平衡的基本方程。 解決方案通過迭代獲得，并且針對速度優化的矩陣方法被用于獲得收斂。

4、熱物理性質數據
AFT Fathom從五個來源中的一個得出物理性質。第一種是標準的AFT Fathom不可壓縮流體組合，其中包含約70種常見流體(稱為AFT標準)的數據。
第二個是用戶指定的流體，用戶為其提供數據。第三個是來自ASME蒸汽表的水(和蒸汽)數據。
第四個是NFT REFPROP數據庫，首先在AFT Fathom 10中引入。REFPROP由國家標準與技術研究院授權，并且包含在AFT Fathom中。 REFPROP擁有大約150個流體的數據庫，并支持用戶指定的流體混合物。 AFT Fathom僅限于非反應混合物計算。
第五個是Chempak TM數據庫，首先在AFT Fathom4中引入。
Chempak由麥迪遜技術軟件授權，并作為AFT Fathom的可選附件提供。 Chempak擁有大約700種流體的數據庫，并支持用戶指定的流體混合物。 AFT Fathom僅限于非反應混合物計算。


5、AFT Fathom中的工程假設
AFT Fathom基于以下基本流體力學
假設：
不可壓縮流量(單相)
一維流
無化學反應
穩態條件(XTS模塊允許瞬態建模)

6、AFT Fathom主窗口
AFT Fathom窗口有五個以集成方式工作的從屬窗口。 每個位于一個單獨的，可移動的選項卡上。 你在任何時候都只能從其中一個窗口工作。 出于這個原因，它們被稱為主窗口。在五個主窗口中，兩個是輸入窗口，兩個是輸出窗口，另一個顯示輸出和輸入信息。 圖1.1顯示了主窗口之間的關系。

7、輸入窗口專門
用作輸入窗口的兩個窗口是工作區窗口和模型數據窗口。 這兩個窗口(一個圖形和另一個基于文本的窗口)一起工作，以非常靈活的方式處理模型輸入數據。 這兩個窗口中提供的工具允許您對多種管網進行建模。

8、Visual Report窗口
可以支持輸入和輸出數據。 作為輸入窗口，它允許您查看疊加在工作區上創建的管道系統原理圖上的輸入數據。
輸出窗口專門用作輸出窗口的兩個窗口是輸出窗口和圖形結果窗口。 輸出窗口是基于文本的，而圖形結果窗口是圖形的。 這兩個窗口提供了強大而多樣化的功能，用于查看建模錯誤的分析結果，深入了解管道系統的流動行為，并為文檔準備結果。

9、作為輸出窗口，Visual Report允許您查看疊加在Workspace上創建的管道系統原理圖上的輸出結果。
五個主窗口形成一個緊密集成的高效系統，用于輸入，處理，分析和記錄管網不可壓縮流量分析。
注意：AFT Fathom將支持雙顯示器。 您可以單擊并拖動主Fathom窗口中的任意五個主窗口選項卡。
將主窗口中的一個主窗口拖出Fathom窗口后，即可將其移動到屏幕上的任何位置，包括在雙顯示器配置中的第二臺顯示器上。 要將主窗口添加回主Fathom主選項卡窗口欄，只需單擊主窗口右上角的X按鈕即可。
