caxa電子圖板2018破解版是北京數碼大方科技股份有限公司旗下一款非常優秀的CAD電子圖版設計軟件。caxa2018破解版擁有先進強大的圖形繪制和編輯功能，全面提升大圖處理性能，內置最新國標的參數化圖庫以及多種專業工具和模塊，具有極強的穩定性和兼容性，可以完美兼容AutoCAD全版本格式，支持一鍵打開、編輯等操作。

CAXA CAD電子圖板是一個開放的二維CAD平臺，易學易用，穩定高效，性能優越，是由數碼大方自主開發、具有完全自主知識產權，榮獲軟件行業“二十年金軟件獎”的二維CAD軟件產品。CAXACAD電子圖板可以零風險替代各種CAD平臺，比普通CAD平臺設計效率提升100%以上。

【基本介紹】

CAXA電子圖板打造了全新軟件開發平臺，多文檔、多標準以及交互方式上帶來全新體驗，而且在系統綜合性能方面進行了充分改進和優化，對于文件特別是大圖的打開、存儲、顯示、拾取等操作的運行速度均提升100%以上，Undo/Redo性能提升了十倍以上，動態導航、智能捕捉、編輯修改等處理速度的提升，給用戶的設計繪圖工作帶來流暢、自如的感受。而且依據中國機械設計的國家標準和使用習慣，提供專業繪圖工具盒輔助設計工具，通過簡單的繪圖操作將新品研發、改型設計等工作迅速完成，提升工程師專業設計能力。

【軟件背景】

CAXA電子圖板由CAXA公司開發而成，1997年推出了第一代產品——電子圖板97，而后相繼推出了多個版本，版本不斷更新，功能愈來愈完善?，F(xiàn)已形成了以CAXA電子圖板為基礎，CAXA工藝圖表、CAXA數控車、CAXA線切割、CAXA制造工程師以及CAXA雕刻等設計、制造加工和編程系列軟件，其產品的應用范圍也愈來愈廣。

目前，CAXA電子圖板不僅被國內數十萬家企業廣泛使用，還是教育部普通高校/高等職業教育機械設計課程使用軟件、中央電大工程專業必修軟件、全國制圖員職業資格考試/技工考級唯一指定考試軟件和勞動及社會保障部現代制造技術遠程教育培訓一數控工藝員指定培訓軟件，被全國1000多所院校選作為教學/培訓使用軟件。可以肯定，隨著我國加入WTO逐漸溶入全球化競爭大潮，在愈來愈重視知識產權的今天，CAXA電子圖板將會有廣闊的應用前景。

【軟件優勢】

及時更新
CAXACAD電子圖板軟件已經累計更新十幾個大版本，三十多個小版本。隨時適配最新的硬件和操作系統，支持圖紙數據管理要求的變化，支持最新制圖標準，支持最新的交互風格等。
本土化交互體驗
CAXACAD電子圖板的界面精心設計，交互方式簡單快捷，符合國內工程師的設計習慣，上手簡單，操作效率高。
支持最新標準
CAXACAD電子圖板的繪圖、圖幅、標注、圖庫等都符合最新標準要求，并能大大提高標準化制圖的效率。
集成貫通
CAXACAD電子圖板數據接口兼容最新的DWG格式，支持PDF、JPD等格式輸出；提供與其他信息系統集成的瀏覽和信息處理組件；支持圖紙的云分享和協作。

【軟件功能】

簡潔易用的界面和操作
提供經典界面、選項卡方式的界面；屬性編輯、圖庫、設計中心等都可直接在專用面板操作；立即菜單并行操作方式，實時反映用戶交互狀態，調整交互流程不受交互深度的限制，節省大量的交互時間。


支持最新64位操作系統，提升大圖處理性能

豐富的圖形繪制和編輯功能

符合最新國標的智能標注和工程標注
一鍵智能尺寸標注，自動識別標注對象特征，一個命令完成多種類型的標注；提供符合最新制圖標準的多種工程標注功能；尺寸標注時可進行公差和各種符號的查詢和輸入，相關數值和符號位置都可隨圖形的變化而自動關聯，杜絕人為原因?qū)е碌腻e(cuò)誤。

專業的集成組件和二次開發平臺

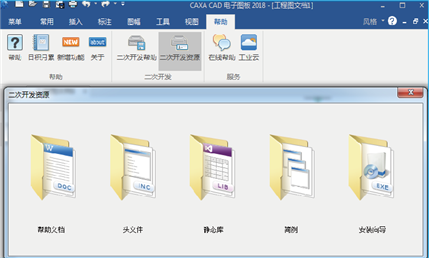

CAXACAD電子圖板除了基本的CAD功能外，還提供了PDM集成組件和CRX二次開發接口。

全面兼容
全面兼容AutoCAD R12-2017版本文件格式，除可以直接打開、保存編輯外，還可進行批量轉換；提供專門“兼容模式”，在拾取、鍵盤和鼠標操作、命令執行等方面匹配AutoCAD用戶的使用習慣。


豐富的國標圖庫和構件庫
提供符合最新國標的參數化圖庫，包含50多個大類，4600余種，幾十萬規格的標準圖符，并提供完全開放式的圖庫管理和定制手段；針對機械設計中頻繁出現的構件圖形提供完整的構件庫。


開放而快捷的圖幅功能

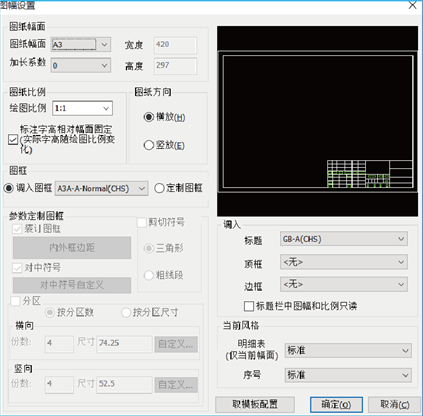

提供開放的圖紙幅面設置系統，快速設置、填寫圖紙屬性信息；快速生成符合標準的各種樣式的零件序號和明細表，并可保持相互關聯；用戶可根據需求進行繪圖模板、圖框、標題欄等的自定義，使設計過程標準化。


多種專業工具和模塊
文件比較，提高審圖效率；文件檢索，快速搜索CAD文件；文件打包，支持打包相關的字體文件、鏈接的外部參照或圖片文件等；將CAD圖紙輸出為高質量的PDF和圖片文件。

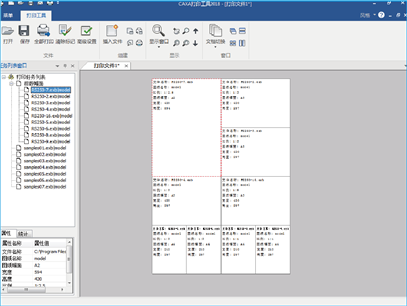

專業出圖和批量排版工具
支持市場上主流的Windows驅動打印機和繪圖儀，提供指定打印參數快速打印CAD圖紙，打印時提供預覽縮放、幅面檢查等功能；除單張打印，還提供了自動智能排版、批量打印等多種方式。

【軟件亮點】

支撐企業業務運行的軟硬件系統在持續更新、升級，企業應用的CAD需要滿足其最新的應用環境要求；
CAD軟件版本混雜，大量的歷史圖紙數據需要準確兼容，快速進行圖紙的規范化；
CAD數據與企業多種信息系統，如ERP、PDM等的對接面臨的問題；
企業與上下游客戶進行CAD數據交換時，需要在流程方便，同時確保數據安全；
跟進國家、行業及國際標準，確保CAD圖庫數據準確性。

【安裝教程】

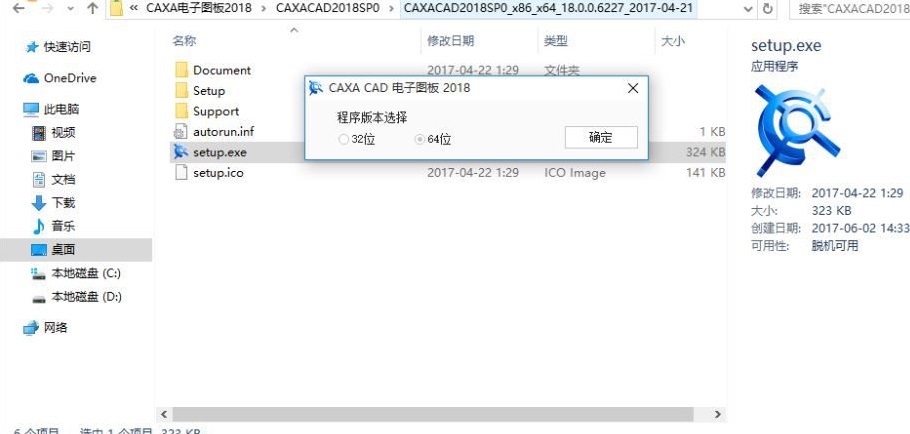

1、在本站下載安裝的文件，得到rar文件，解壓以后打開setup.exe程序，可以進入安裝的過程

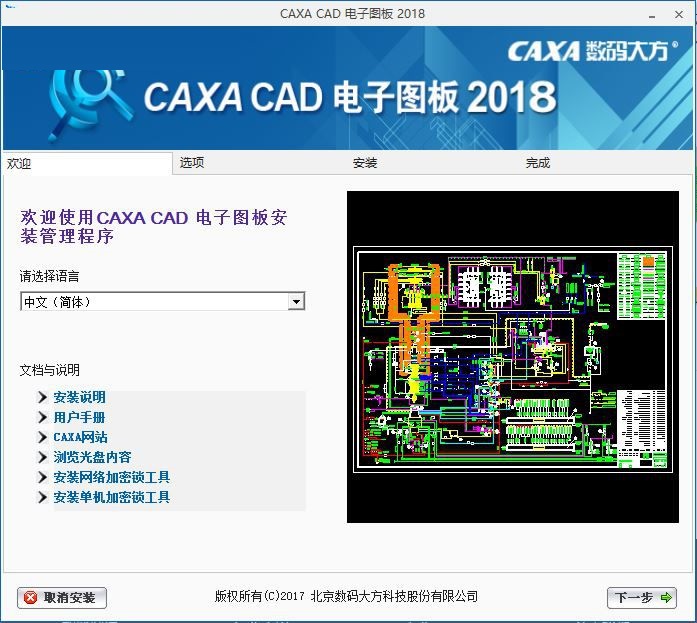

2、這個就是軟件的安裝桌面區域，您可以在下方查看詳細的說明文本，點擊下一步

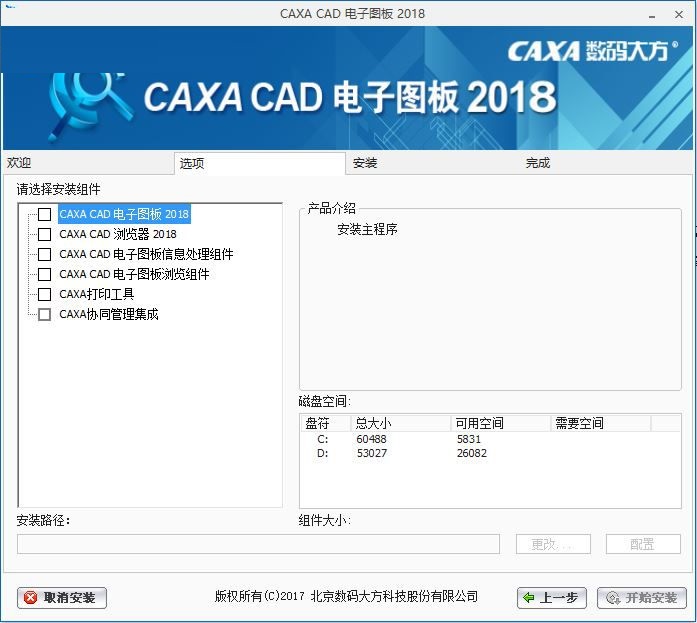

3、勾選界面上您需要安裝的程序，勾線第一個CAXA電子圖板2018 即可

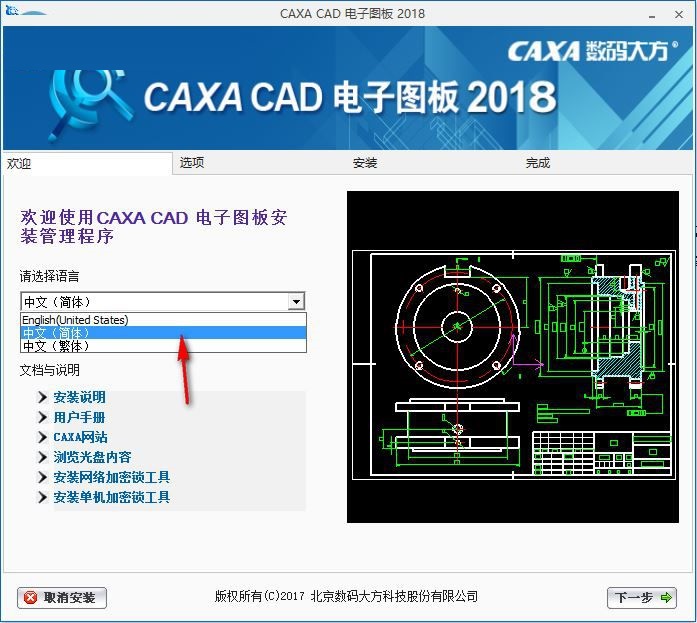

4、進入安裝語言的設置界面，這里就選擇中文，點擊下一步

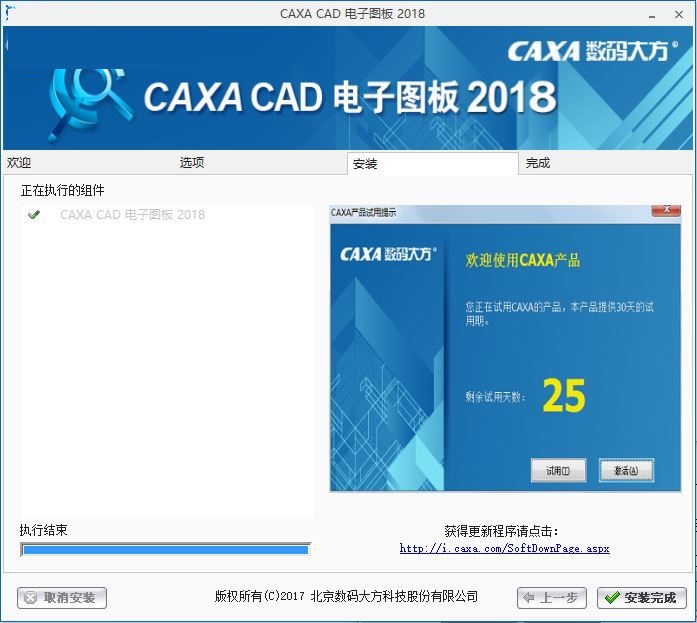

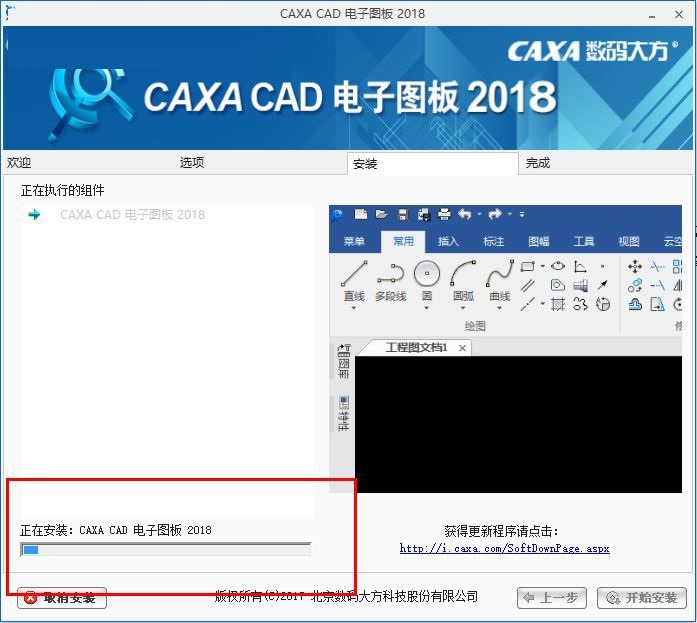

5、出現正在安裝的進度條，請耐心等待所有項目文件的安裝，結束以后會有相關的提示

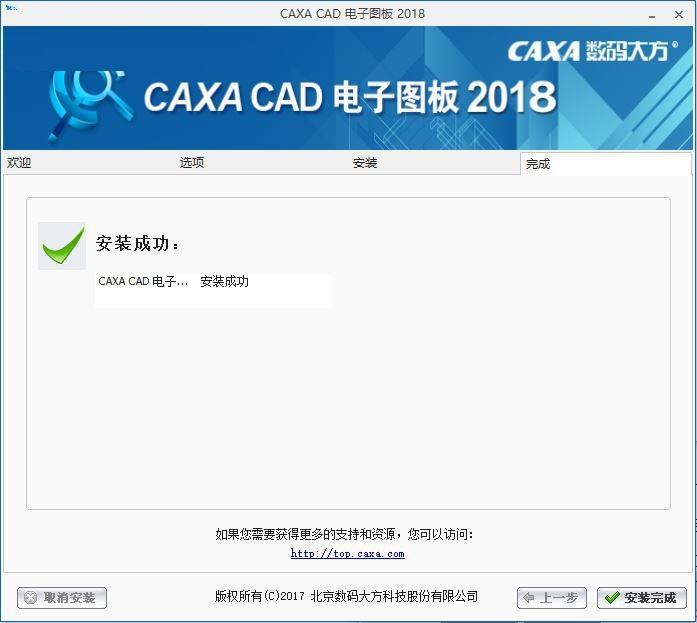

6、軟件安裝的過程還是比較短的，一般的軟件幾秒鐘就可以結束了，點擊完成即可

【破解破解教程】

1、成功安裝CAXACAD電子圖板2018后，先不要打開該程序，找到CAXACAD電子圖板2018安裝根目錄，如果不記得將CAXA電子圖板2018安裝在什么地方我們可以通過兩種方法來找到它

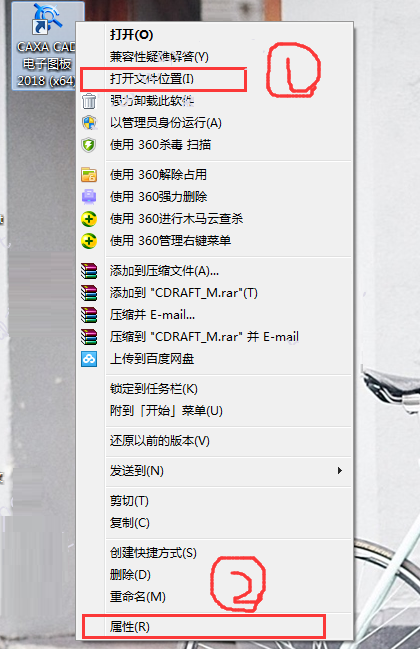

①：右鍵點擊桌面上CAXACAD電子圖板2018快捷方式，找到打開文件位置的選項，點擊即可（注意：此方法只針對系統中安裝了360安全衛士的情況）

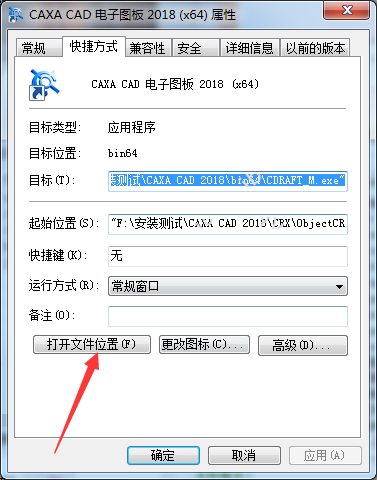

②：同樣右擊桌面上的CAXACAD電子圖板2018快捷方式，點擊屬性——打開文件位置即可

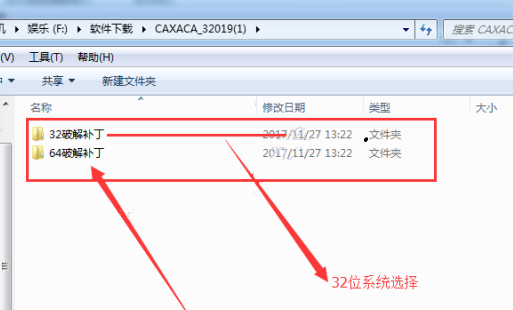

2、打開下載并解壓后的破解文件夾，根據自身的系統，選擇32位破解補丁或64位破解補丁程序，由于小編系統是64位操作系統，所以這里小編選擇的是64破解補丁

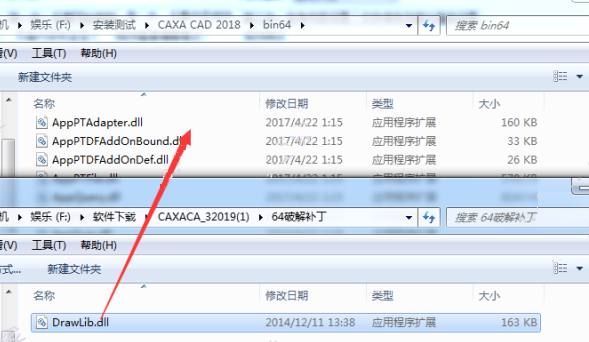

3、將破解補丁文件夾中的DrawLib.dll程序，復制到打開的CAXACAD電子圖板2018軟件的根目錄中

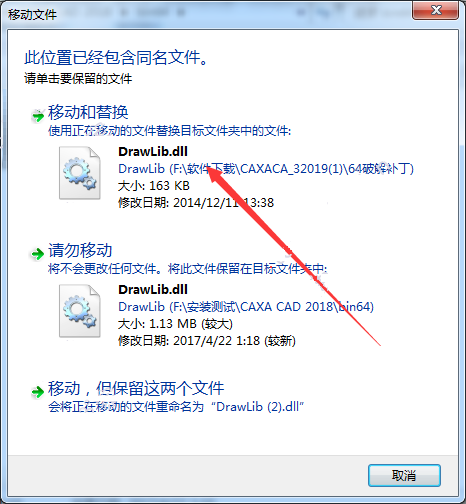

4、選擇移動和替換選項，進行覆蓋


5、到這里CAXACAD電子圖板2018軟件就破解成功了，打開就可以無限制使用該軟件了。

【使用教程】

文件比較

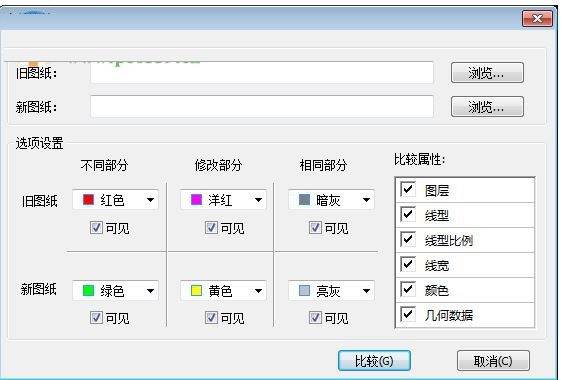

在【路徑設置】中瀏覽并選擇兩個要對比的圖紙文件，并在【選項設置】下設置舊圖紙和新圖紙的顏色顯示，以及要比較的屬性，包括圖層、線型、線型比例、線寬、顏色、幾何數據等。
設置好后，單擊【比較】按鈕，既可以將比較的結果在新文件中顯示出來。


構件庫
點擊對話框上對應按鈕即可執行構件庫的各種命令。
也可以輸入鍵盤命令執行各種命令，具體如下：
1) 潔角、止鎖孔、退刀槽
單邊潔角：concs
雙邊潔角：concd
單邊止鎖孔：conch
雙邊止鎖孔：conci
孔根部退刀槽：conce
孔中部退刀槽：concm
孔中部圓弧退刀槽：conca
軸端部退刀槽：conco
軸中部退刀槽：concp
軸中部圓弧退刀槽：concq
軸中部角度退刀槽：concr

設計中心
【名稱】設計中心
【命令】adcenter或dc
【概念】設計中心是電子圖板在圖紙間相互借用資源的工具。在設計中心中，可以在本地硬盤或可以訪問的局域網內找到已經存盤的圖紙資源，并其中的塊、樣式、文件信息等資源在其它圖紙文件中進行共享。


設計中心工具選項板中含有【文件夾】、【打開的圖形】、【歷史記錄】三個選項卡。

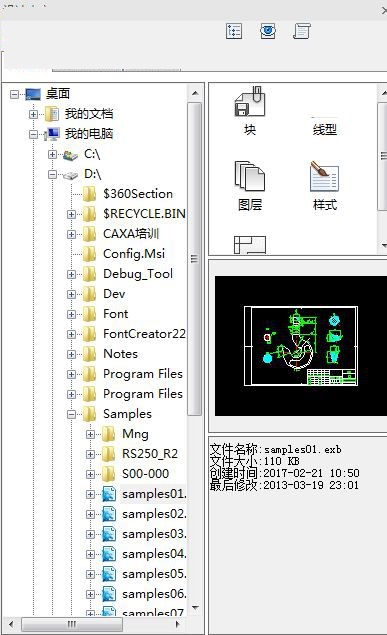

文件夾選項卡：
【文件夾】選項卡用于在硬盤和網絡上查找已經生成的圖紙，并從其中提取可以借用到當前圖紙中的元素。

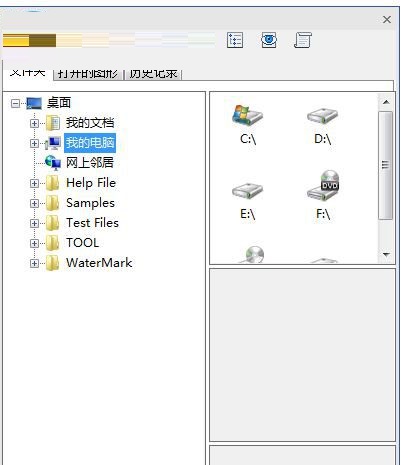

【文件夾】選項卡界面如圖所示：


外部工具

通過節中介紹的【界面定制】可以配置其它程序作為外部工具。
配置后的外部工具位置如下：
1) 在【工具】菜單中選擇【外部工具】菜單。

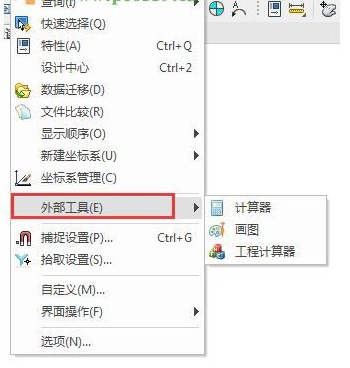

【外部工具】菜單如圖所示。


外部工具菜單
2) 【外部工具】在功能區的位置為【工具選項卡】的【外部工具】面板。

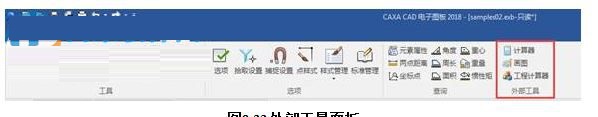

【外部工具】面板如圖所示：


模塊管理器
模塊管理器的使用方法如下：


1) 加載和卸載

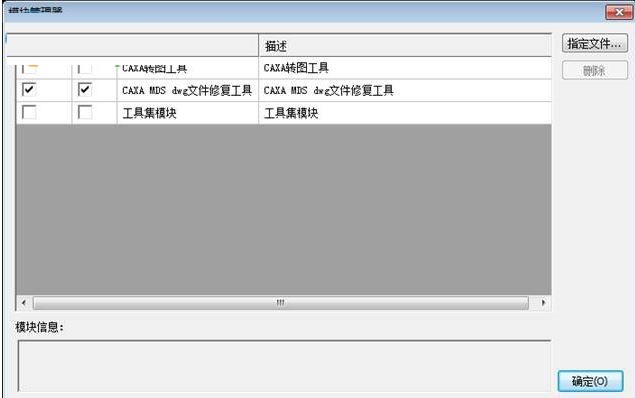

在圖所示對話框中為可使用的模塊列表，選擇或取消模塊前【加載】列對應的復選框的勾選即可加載或卸載模塊。

2) 自動加載：
在模塊列表處勾選【自動加載】列對應的復選框，即可將模塊設置為自動加載。關閉程序重新啟動后該模塊將自動加載，可以直接使用。取消該復選框的勾選，對應的模塊將被取消自動加載。

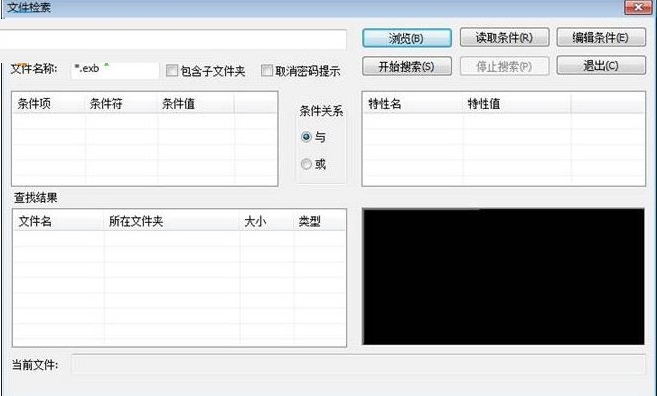

文件檢索
該對話框內各項參數的含義和使用方法如下：


1) 搜索路徑
指定查找的范圍。可以通過手工填寫，也可以通過單擊【瀏覽】按鈕用路徑瀏覽對話框選擇。選擇【包含子文件夾】選項可以決定只在當前目錄下查找還是包括子目錄。按文件的名稱和擴展名進行查找時，選擇【取消密碼提示】選項后密碼提示框?qū)⒉伙@示，支持通配符【*】。

2) 屬性條件
屬性條件：顯示標題欄中信息條件，指定條件之間的邏輯關系（與和或）。標題欄信息條件可以通過【編輯條件】激活編輯條件對話框編輯。

3) 編輯條件
單擊【編輯條件按鈕】，彈出【編輯條件對話框】進行條件編輯。

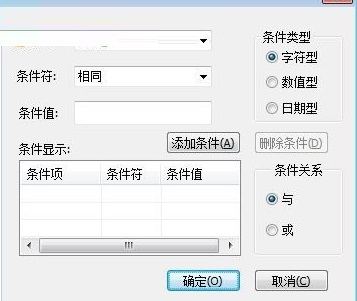

【編輯條件對話框】如圖所示：

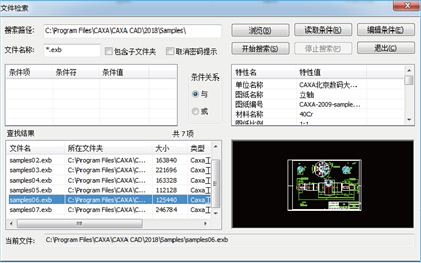

查找結果
單擊【開始搜索】按鈕，該路徑下的符合條件的文件在查找結果區顯示出來。

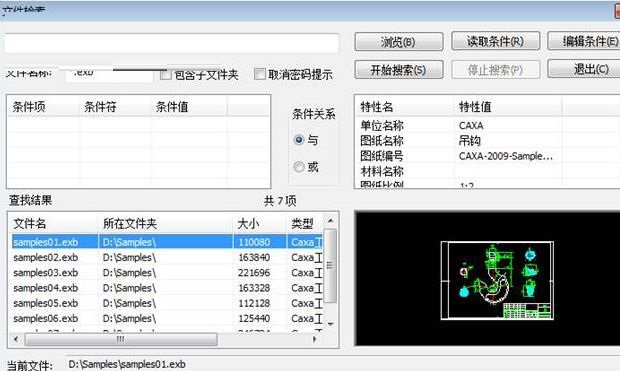

查找結果顯示如下圖所示：


提取標題欄
單擊轉圖工具模塊的按鈕，此時光標變?yōu)槭叭顟B(tài)，選擇圖紙中標題欄對角位置，完成后會彈出填寫標題欄對話框。

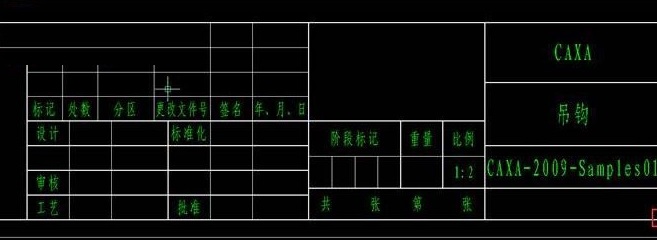

提取標題欄拾取對角點如圖中紅色矩形位置所示：


拾取標題欄

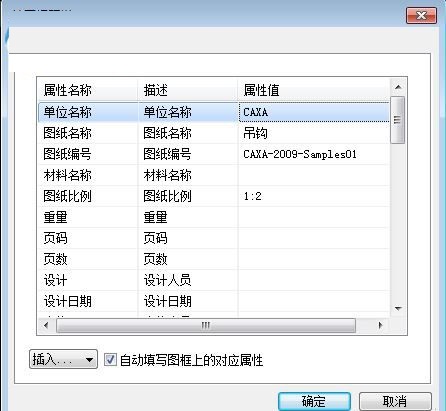

【填寫標題欄】對話框如圖所示：


填寫標題欄對話框

各欄目中內容可進行修改，點擊【確定】按鈕后，圖紙標題欄中的內容將被轉換到新的標題欄中。此時應注意，如果定義的標題欄與拾取的標題欄格式、大小不一致，則讀取到的信息位置可能會發生變化。

捕捉模式
系統為屏幕點提供了如下幾種默認的捕捉模式：
自由：關閉了捕捉和柵格、極軸導航、對象捕捉等所有捕捉方式。點的輸入完全由當前光標的實際定位來確定。
智能：只打開對象捕捉，鼠標自動捕捉一些特征點，如圓心、切點、垂足、中點、端點等。
柵格：只打開捕捉和柵格。鼠標捕捉柵格點并可設置柵格點的可見與不可見。
導航：同時打開極軸導航和對象捕捉。系統可通過光標對若干種特征點進行導航，如，孤立點、線段端點、線段中點、圓心或圓弧象限點等，在使用導航的同時也可以進行智能點的捕捉，以便增強捕捉精度。
系統默認捕捉方式為智能點捕捉。可以利用熱鍵【F6】切換捕捉方式或在狀態條的列表框中進行切換。

【使用技巧】

命令行中的奧妙
命令行對于大多用戶來說往往只是輸入數據的作用，但是其中的奧妙還有很多，下面就給大家介紹兩個小技巧：
（1）+ - * / 四則運算的輸入：
凡是要求輸入實數的命令行均可以進行+ - * /的四則運算，比如矩形長度寬度欄分別輸入50+123，150/2可以得到長173寬75的矩形，這樣的命令還有：等距線－距離；兩點線－長度；孔/軸－起值，終值；橢圓－長軸，短軸，起終角等；
同理凡是要求輸入下一點的也可以進行+-*/運算，比如兩點線－第二點；圓心_半徑－輸入半徑或圓上點；軸/孔－軸上一點或長度，三點圓弧的－第二、三點；橢圓－基準點等。
（2） 函數的運算：
在待輸入命令狀態下(屏幕下底端狀態欄處于命令可以進行函數運算(函數表達式見幫助) 例如:輸入sqrt(16)*sin(30)回車可以得到2;

復制功能的使用
當用戶在使用復制功能時，發現對于指定基點的提示不是有規律的出現其實這并不是軟件的問題，而是由于復制功能主要是以外部功能為主，所以在使用時對它的先后順序是有一定要求的；
（1）使用方法一：?jiǎn)螕簟皬?fù)制”命令按鈕——>選擇元素——>指定基點——>完成復制；
（2）使用方法二：選擇元素——>單擊“復制”命令按鈕——>完成復制；

輸出單線體
在輸出DWG文件，會發現CAXA的單線體以及CAXA特有的字體會變成“？”，這主要是由于CAXA字體是我們自己定義的一些字體，而這些字體在系統中是沒有的，在這里我們只需要在注冊表中新建一些字符串值即可完成字型的準確輸出；
首先進入“注冊表編輯器”在HKEY_CURRENT_USER\Software\BEIHANGHAIER\CAXA_EB\4.0\鍵值下新建一個“SETTINGS”名稱的項，并在該項下分別新建“CFONTS”“EFONTS”兩項，然后在CFONTS中新建字符串值，指定要輸出的中文字體如：C:\CAXA\EBXP\fonts\caxadx.fnt在EFONTS中新建字符串值，指定要輸出的西文字體如：C:\CAXA\EBXP\fonts\iso9.fnt；通過以上操作我們可以發現當我們?cè)俅屋敵鰣D紙后“？”的現象已經消失了，您也可以通過此操作。

【快捷鍵】

文件操作
Ctrl+N 新建文件
Ctrl+O 打開已有文件
Ctrl+P 繪圖輸出
Ctrl+S 保存文件
Alt+X 退出
Alt+F4 關閉窗口

界面操作
Ctrl+M 顯示/隱藏主菜單
Ctrl+B 顯示/隱藏標準工具欄
Ctrl+A 顯示/隱藏屬性工具欄
Ctrl+U 顯示/隱藏常用工具欄
Ctrl+D 顯示/隱藏繪制工具欄
Ctrl+R 顯示/隱藏當前繪制工具欄
Ctrl+I 顯示/隱藏立即菜單
Ctrl+T 顯示/隱藏狀態欄
Ctrl+1 啟用基本曲線工具欄
Ctrl+2 啟用高級曲線工具欄
Ctrl+3 啟用曲線編輯工具欄
Ctrl+4 啟用工程標注工具欄
Ctrl+5 啟用塊操作工具欄
Ctrl+6 啟用庫操作工具欄

編輯操作
Ctrl+C 圖形復制
Ctrl+V 圖形粘貼
Alt+BackSpace 取消操作
Delete 刪除
Shift+Delete 圖形剪切
Shift+Esc 退出Ole對象的在位編輯
Ctrl+Insert 復制
Shift+Insert 粘貼
Ctrl+X 剪切
Ctrl+Y 恢復操作
Ctrl+Z 取消操作

顯示操作
F2 切換顯示當前坐標/顯示相對移動距離
F3 顯示全部
F4 使用參考點
F5 切換坐標系
F6 動態導航
F7 三視圖導航
F8 啟用/關閉鷹眼
F9 全屏顯示
Home 顯示還原
PageUp 顯示放大（1.25倍）
PageDown 顯示縮?。?.8倍）
↑ 上移
↓ 下移
← 左移
→ 右移

【常見問題】

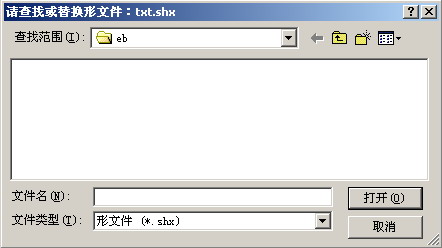

問題1：轉換過程提示“請查找或替換行文件”。
方法一：如果有形文件，則指定形文件位置。如沒有形文件，在提示對話框中可選擇取消，系統自動用默認的字體代替則轉換過來的圖形，如圖1所示。


方法二：從AutoCAD安裝目錄下的Font目錄下尋找或者將提示所需文件拷貝到CAXA電子圖板安裝目錄下的Userfont文件夾下，然后在Userfont目錄中選擇所需文件。


方法三：在系統配置中指定形文件的路徑，則下次打開DWG/DXF文件時，系統會在指定的目錄中搜索匹配的形文件。設置形文件路徑方法如圖所示。

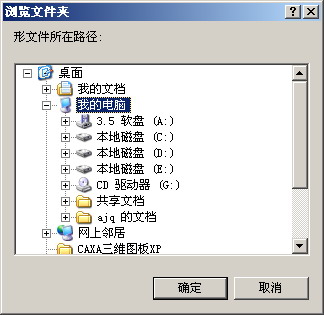

單擊【工具】菜單中的【選項】命令，彈出【系統配置】選項，單擊【參數設置】，單擊形文件路徑右邊的【瀏覽】按鈕，可以進入【瀏覽文件夾】窗口，選擇形文件位置。

問題2：打開Dwg/Dxf文件時，系統提示文件出錯，無法打開。
方法一：取消CRC檢查。打開主菜單下【工具】里【選項】，彈出【系統設置】對話框，在【Dwg接口設置】中將【CRC檢查】的復選框里的選擇去掉，如圖所示。


方法二：在AutoCAD中使用Recover.命令，修復打開的文件，再重新用CAXA電子圖板打開。

問題3：將電子圖板的圖紙轉換AutoCAD的圖紙后，文字、尺寸和塊都沒法編輯了，怎么辦？
回答：在將電子圖板文件保存為Dwg/Dxf格式文件時，系統默認將文字、尺寸、塊保存為塊的形式，只要在【Dwg輸出設置】中選擇【尺寸】、【文字】、【塊】核選框，則相應部分被打散，這樣就可以隨意編輯了，如圖所示。
