DynamipsGUI最新版本是一款專業性極強的模擬器圖形整合工具。DynamipsGUI由中國青島CCIE小凡開發推出，它將Dynamips（路由模擬器）、Winpcap、VPCS（虛擬PC）等程序重新打包整合，界面直觀易懂，操作簡便，可以自制可視化的拓撲圖，為網絡測試環境的搭建提供了許多的便利。
2.集成官方win版PEMU，提供TAP/UDP兩種模式連接，支持UDP端口直接橋接dynamips,
3.修正VPCS連接顯示的BUG
4.新增自動更新功能，未注冊版本含部分自動更新功能
5.添加注冊及廣告位，支持軟件發展
3.修正連接信息不正確的bug

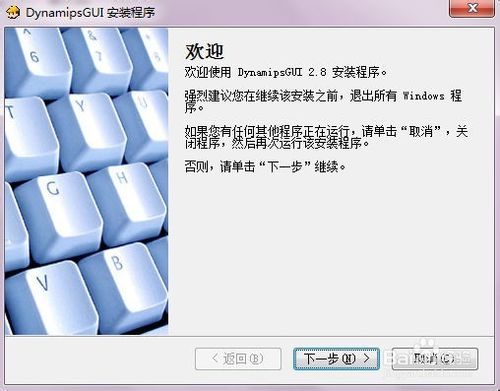

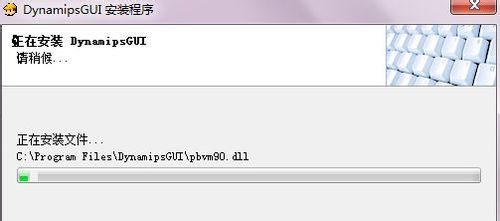

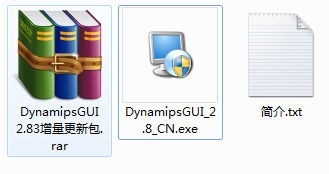

下載完成后，點擊DynamipsGUI2.8.exe進行安裝。

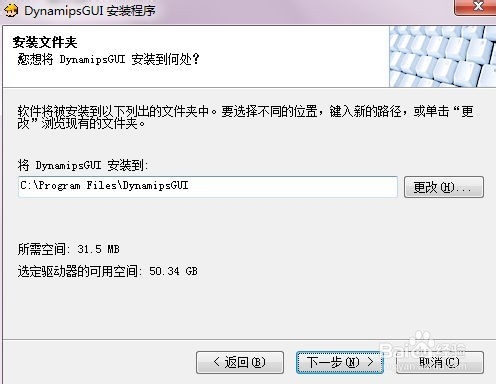

安裝過程中使用默認配置就可以。
安裝完成后，可以打開程序的快捷圖標來打開軟件。

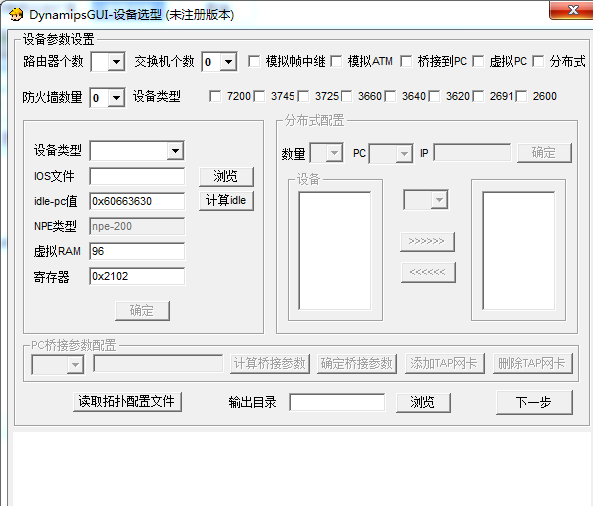

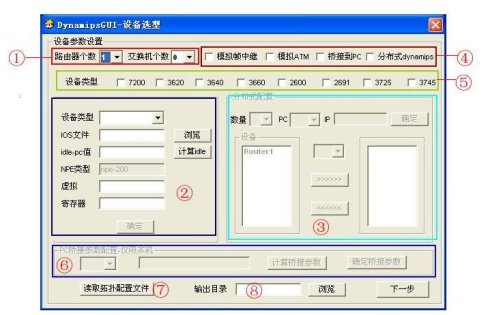

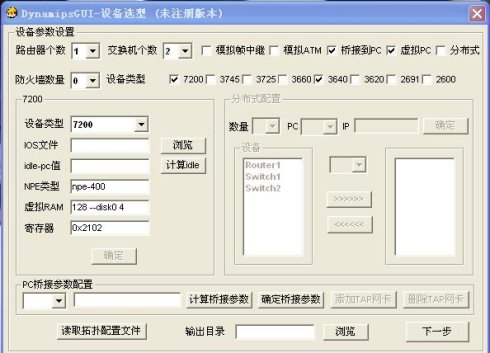

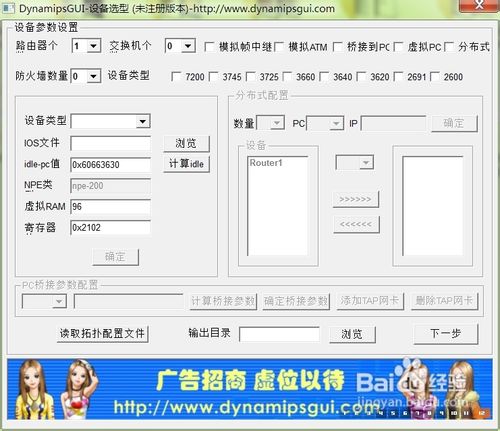

①:此區域是選擇交換機和路由器的個數(有點廢話)
②:這個地方是選擇設備類型,IOS路徑,idle-p值NPE類型,虛擬(表示虛擬設備的RAM所占的內存大小,因為dynamips在模擬時候需要將主機的物理內存模擬成模擬設備的RAM)
③:此區域是配置分布式的dynamips的設置區域的.
④:這里可以選擇一些不需要IOS的模擬設備。如：FrameRelay交換機、ATM交換機、以太網交換機(現在已經有支持交換的模塊NM-16ESW).由模擬器自己提這些功能.
⑤:設備類型,選擇你所需要模擬的設備，以上的設備為dynamips目前支持的類型,其他的暫不支持.
⑥:這里可以設置連接到主機通信(下文詳細介紹)
⑦:可以直接讀取真實設備里

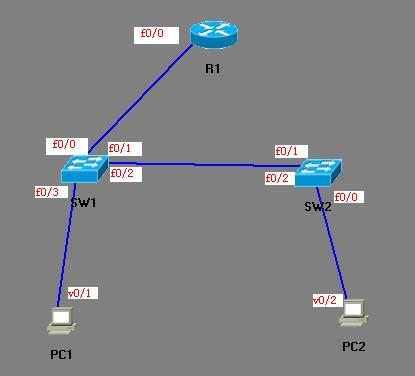

根據下面的拓撲圖搭建我們的網絡測試環境：

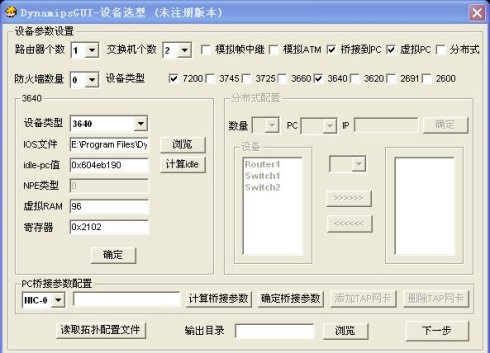

1、首先做設備選型，R1使用Cisco的7200路由器，SW1、SW2用Cisco的3640路由器來模擬，路由器個數填1，交換機個數填2，勾選橋接到pc和虛擬pc。

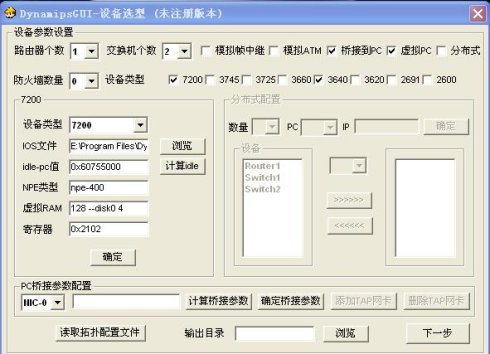

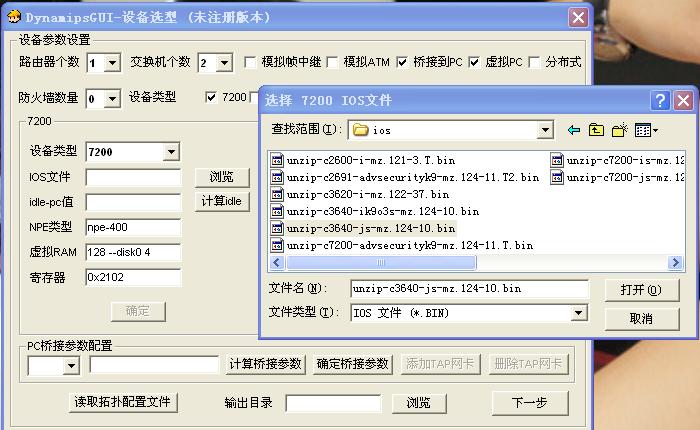

2、在設備配置區域里設備類型下拉框中選擇7200，點擊瀏覽加載7200的ISO文件。
注意IOS在網上下載后,后綴名為BIN，大家需要先將后綴名字改為RAR，然后再解壓出來,這樣在運行模擬設備時候就避免了再解壓。

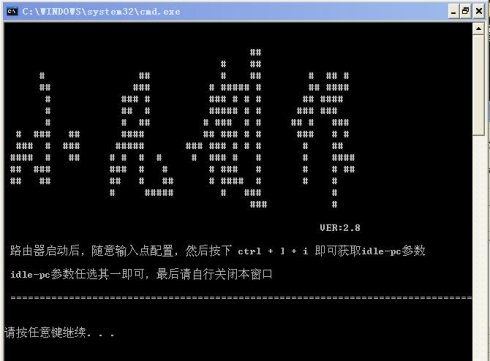

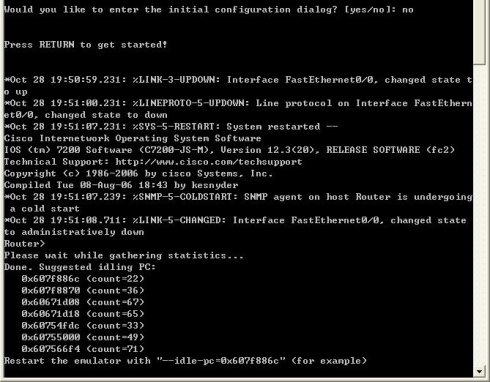

3、點擊計算idle出現下面窗口。
注：計算idle-pc值(idle-pc只為了解決在開啟模擬設備時不至于你的CPU占有率達到100%,所以這個值對于能做好實驗很重要)
按任意鍵繼續，之后看到的就是設備的啟動了(如同真實設備一樣).然后在設備的用戶模式下(Router>)下先按組合鍵ctrl+]，接著在單獨按i鍵.記住不要三個鍵一起按.按完以后就是等待了.如圖:
可以先隨便選擇一個idle-pc值，并記下上面所有的16進制值。（在一切配置完后，生成.bat文件后再去修改這個idle-pc值。修改idle-pc值后啟動設備，打開任務管理器看CPU的占用情況，關掉設備重新修改idle-pc值，只到CPU的占用率讓你滿意為止。）
接下來我要拿來單講的就是這個寄存器的值了.很多人在做實驗的時候都問,為什么copy run start以后.下次重新啟動虛擬設備時.設置沒有被保存.主要就是這個地方的設置問題了.學思科的人都清楚0x2142和0x2102了. 0x2142啟動時是不從NVRAM讀配置.而0x2102相反.因為dynamips默認是0x2142 所以我們需要在這個地方改為0x2102就可以了.然后在到虛擬的路由設備里面在show ver看看,你會發現寄存器的值0x2142(雖然我們這之前在dynamipsGUI已經配置過)但還是要重新在改一次寄存器的值才能最后的保存你的配置命令:config-register 0x2102
然后再配置在copy run start，再reload看看.你就會發現設置保存成功!
點擊確定，保存對7200的設置。

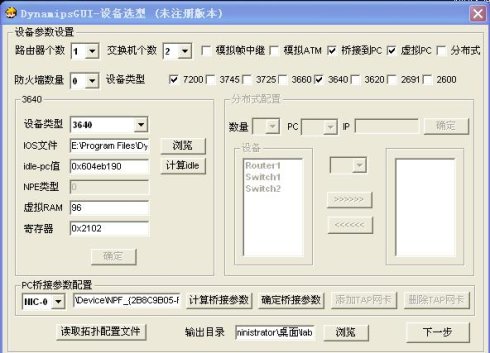

4、根據上面的方法來配置3640.

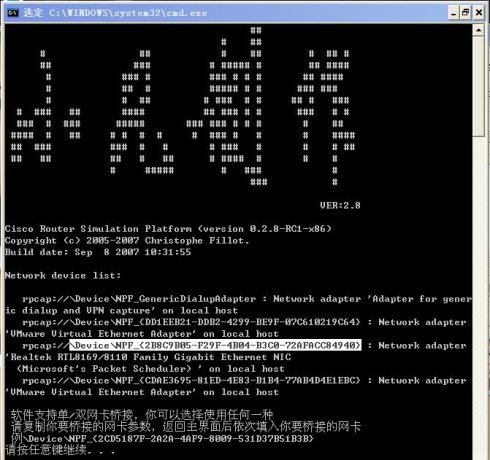

5、配置pc橋接參數，在下拉框中選擇NIC-0，然后點擊計算橋接參數，出現下面窗口，在此選擇自己的物理網卡即可。
復制上面的參數值（當然你的參數值和我的不一樣），填到上面的文本框中。
6、自己先建立輸出目錄，并進行選擇。
7、點擊下一步，進行模塊設置。

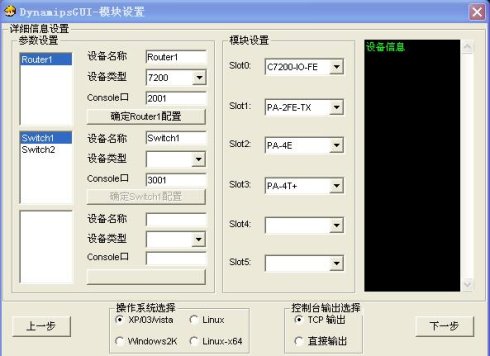

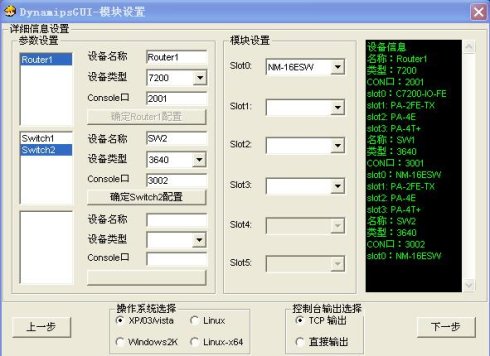

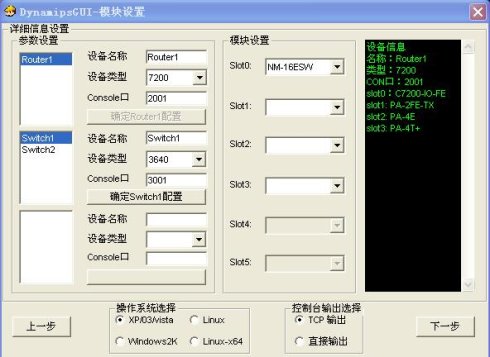

點擊Router1，設備名稱自己填，設備類型7200，端口號2001，完成后在telnet到此設備時用。模塊設置，在不同的插槽中按需插入模塊。然后點擊確定Router1配置。
根據上面設置來設置Switch1、Switch2。
8、完成后點下一步開始拷貝文件。

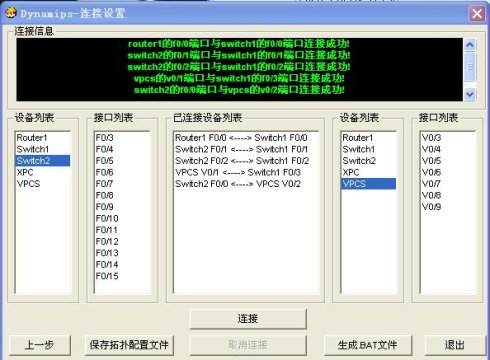

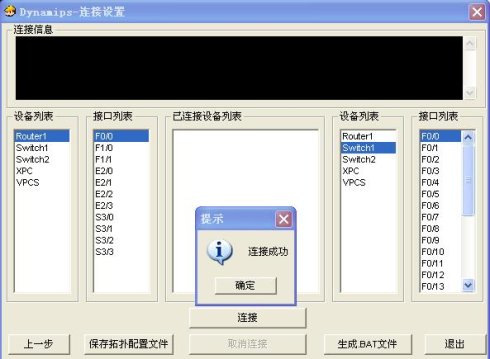

9、接下來就是按上面的拓撲圖將設備鏈接起來。

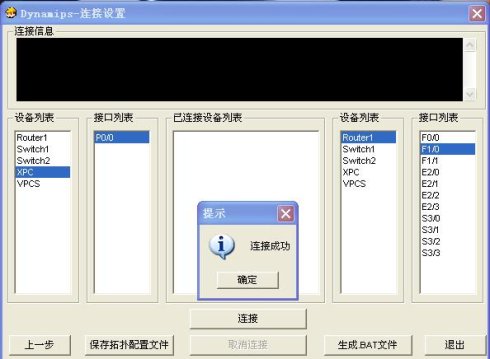

將虛擬網卡XPC的P0/0口和Router1的F1/0口鏈接起來。
10、全部鏈接好后點擊生成.BAT文件。

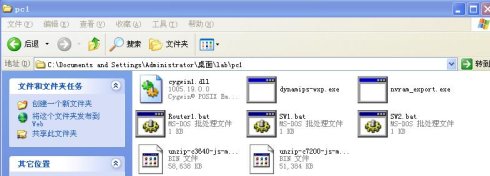

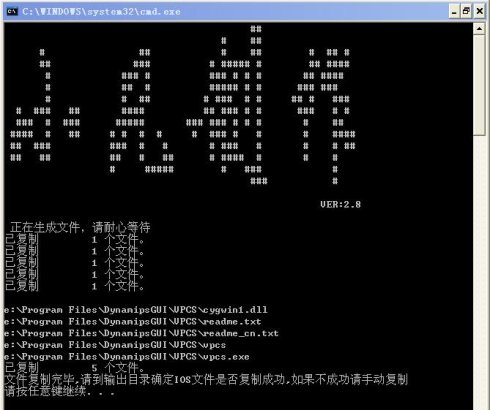

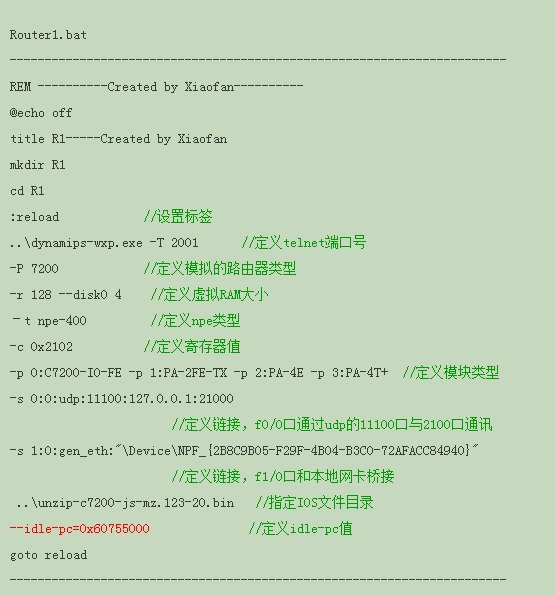

在輸出目錄中可以看到下面的生成文件。

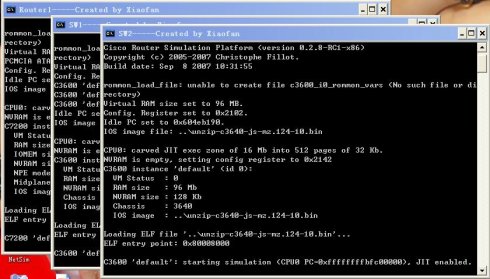

11、點擊Router1.bat啟動Router1，同樣點擊相應的.bat文件可以啟動Switch1、Switch2。如果你沒有設置好idle-pc值，在這里可以通過修改.bat文件修改idle-pc值(根據你在上面記下的一組16進制值來修改idle-pc值，修改后啟動設備，打開任務管理器看CPU的占用情況，關掉設備重新修改idle-pc值，只到CPU的占用率讓你滿意為止。)。

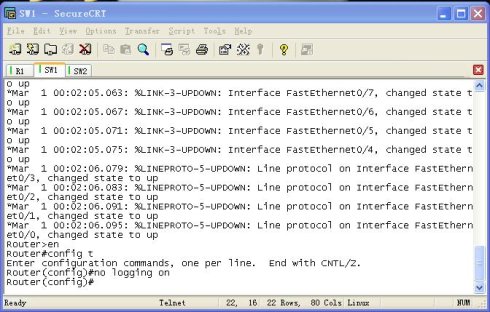

12、用SecureCRT telnet到Router1，當然也可也用windows自帶的cmd。
13、使用VPCS
在vpcs文件夾下雙擊vpcs.exe啟動vpc。

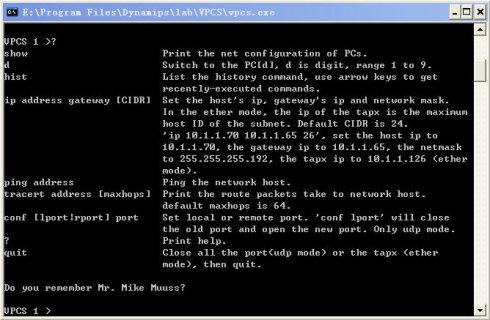

使用？來查看幫助。
使用ip ip地址 網關地址 掩碼 來配置ip參數。

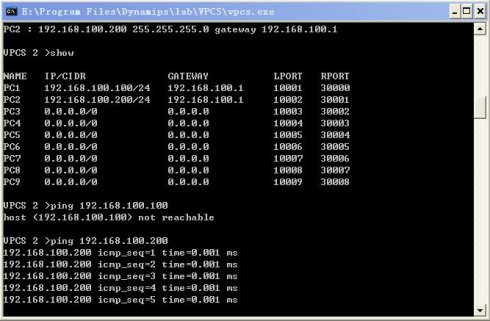

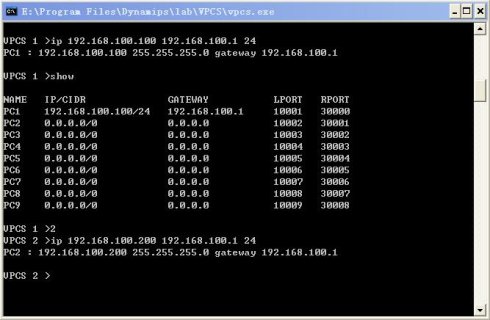

使用show 命令查看vpcs的配置情況。
使用1-9數字在vpcs間切換。

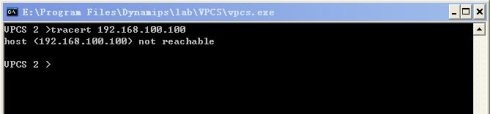

還可以使用ping、tracert命令。
下面是DynamipsGUI啟動未完成的界面，若是啟動未完成，界面上的所有按鈕都不能用，大約需要經過三十秒的時間才能啟動完成，嚴重影響了學習效率。

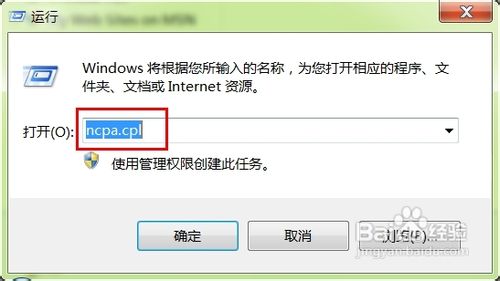

在Win 7“開始”中打開“運行”對話框，在其中輸入“ncpa.cpl”如下圖紅框所示，再點擊“確定”按鈕。

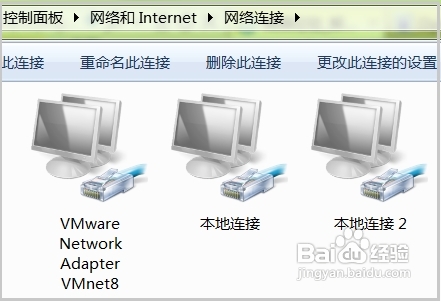

執行完上面的操作后就能進入到Win 7的“網絡連接”。

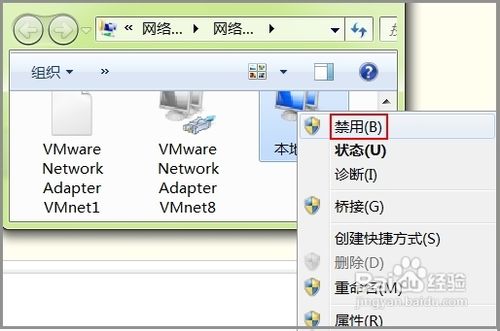

在“本地連接”圖標上點擊右鍵，在出現的菜單中選擇“禁用”選項，如下圖紅框中所示。

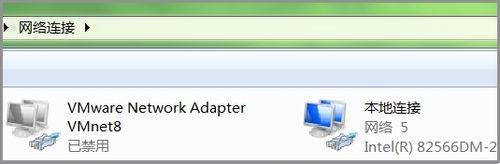

選擇“禁用”選項后，網絡連接中所有的圖標都變成不可用的灰色了，如下圖所示。

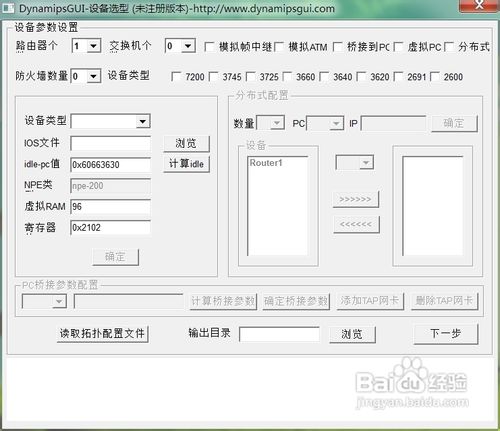

再重新啟動DynamipsGUI模擬器，就會發現啟動速度非?？?，下圖就是啟動完成后DynamipsGUI模擬器的完整界面。
注意事項
導致DynamipsGUI模擬器啟動慢的問題，就是因為在啟動過程中DynamipsGUI要去搜索發現各個網卡的配置和參數，如果把網卡都禁用的話，DynamipsGUI模擬器就不會再去發現各個網卡，也就大大加快了啟動速度。所以，為了加快啟動速度，可以在啟動前把各個網卡禁用，啟動完成后，若需要上網再把網卡啟用即可。
dynamipsgui按了idle后命令窗口閃退？
1.請確認您的操作系統的TCP/IP模塊沒有被精簡，被精簡的代表有番茄花園、電腦城裝機等部分版本操作系統
2.請確認您下載了最新的更新包，并按照更新包中的使用說明正確安裝了更新包
3.請確認按照正確步驟正確安裝了WinPcap并獲取了非無線設備的網卡參數，請確認您獲取參數的網卡在使用dynamips時沒有被禁用
4.請確認dynamips使用的端口（一般為7200、3001~3008以及UDP端口）沒有被其他程序占用，端口使用情況查看請使用cmd中 netstat -a 命令，請退出不必要的程序（如迅雷等多端口下載程序），請檢查防火墻是否阻止了服務端的通訊，若UDP端口被占用，請運行setup目錄下的UDP端口號修改程序
5.啟動各設備，若提示無idlepc值，請使用idlepc get XX獲取，使用idlepc save XX db保存
【基本介紹】
DynamipsGUI，是由中國青島CCIE小凡開發的一個思科模擬器圖形前端。它不僅整合了思科所有的IOS模擬器，而且還整合了BES以及VPCS。它是一個綜合的模擬器解決方案。它配置輸出采用的是bat批處理文件。目前最新版是2.83。【軟件功能】
1.集成dynamips 0.2.8-rc1,未支持172.集成官方win版PEMU，提供TAP/UDP兩種模式連接，支持UDP端口直接橋接dynamips,
3.修正VPCS連接顯示的BUG
4.新增自動更新功能，未注冊版本含部分自動更新功能
5.添加注冊及廣告位，支持軟件發展
3.修正連接信息不正確的bug
【安裝教程】
下載DynamipsGUI模擬器下載完成后，點擊DynamipsGUI2.8.exe進行安裝。
安裝過程中使用默認配置就可以。
安裝完成后，可以打開程序的快捷圖標來打開軟件。
【界面介紹】
首先我按圖中序號對每個區域進行介紹:①:此區域是選擇交換機和路由器的個數(有點廢話)
②:這個地方是選擇設備類型,IOS路徑,idle-p值NPE類型,虛擬(表示虛擬設備的RAM所占的內存大小,因為dynamips在模擬時候需要將主機的物理內存模擬成模擬設備的RAM)
③:此區域是配置分布式的dynamips的設置區域的.
④:這里可以選擇一些不需要IOS的模擬設備。如：FrameRelay交換機、ATM交換機、以太網交換機(現在已經有支持交換的模塊NM-16ESW).由模擬器自己提這些功能.
⑤:設備類型,選擇你所需要模擬的設備，以上的設備為dynamips目前支持的類型,其他的暫不支持.
⑥:這里可以設置連接到主機通信(下文詳細介紹)
⑦:可以直接讀取真實設備里
【基本介紹】
使用DynamipsGUI搭建自己的網絡測試環境根據下面的拓撲圖搭建我們的網絡測試環境：
1、首先做設備選型，R1使用Cisco的7200路由器，SW1、SW2用Cisco的3640路由器來模擬，路由器個數填1，交換機個數填2，勾選橋接到pc和虛擬pc。
2、在設備配置區域里設備類型下拉框中選擇7200，點擊瀏覽加載7200的ISO文件。
注意IOS在網上下載后,后綴名為BIN，大家需要先將后綴名字改為RAR，然后再解壓出來,這樣在運行模擬設備時候就避免了再解壓。
3、點擊計算idle出現下面窗口。
注：計算idle-pc值(idle-pc只為了解決在開啟模擬設備時不至于你的CPU占有率達到100%,所以這個值對于能做好實驗很重要)
按任意鍵繼續，之后看到的就是設備的啟動了(如同真實設備一樣).然后在設備的用戶模式下(Router>)下先按組合鍵ctrl+]，接著在單獨按i鍵.記住不要三個鍵一起按.按完以后就是等待了.如圖:
可以先隨便選擇一個idle-pc值，并記下上面所有的16進制值。（在一切配置完后，生成.bat文件后再去修改這個idle-pc值。修改idle-pc值后啟動設備，打開任務管理器看CPU的占用情況，關掉設備重新修改idle-pc值，只到CPU的占用率讓你滿意為止。）
接下來我要拿來單講的就是這個寄存器的值了.很多人在做實驗的時候都問,為什么copy run start以后.下次重新啟動虛擬設備時.設置沒有被保存.主要就是這個地方的設置問題了.學思科的人都清楚0x2142和0x2102了. 0x2142啟動時是不從NVRAM讀配置.而0x2102相反.因為dynamips默認是0x2142 所以我們需要在這個地方改為0x2102就可以了.然后在到虛擬的路由設備里面在show ver看看,你會發現寄存器的值0x2142(雖然我們這之前在dynamipsGUI已經配置過)但還是要重新在改一次寄存器的值才能最后的保存你的配置命令:config-register 0x2102
然后再配置在copy run start，再reload看看.你就會發現設置保存成功!
點擊確定，保存對7200的設置。
4、根據上面的方法來配置3640.
5、配置pc橋接參數，在下拉框中選擇NIC-0，然后點擊計算橋接參數，出現下面窗口，在此選擇自己的物理網卡即可。
復制上面的參數值（當然你的參數值和我的不一樣），填到上面的文本框中。
6、自己先建立輸出目錄，并進行選擇。
7、點擊下一步，進行模塊設置。
點擊Router1，設備名稱自己填，設備類型7200，端口號2001，完成后在telnet到此設備時用。模塊設置，在不同的插槽中按需插入模塊。然后點擊確定Router1配置。
根據上面設置來設置Switch1、Switch2。
8、完成后點下一步開始拷貝文件。
9、接下來就是按上面的拓撲圖將設備鏈接起來。
將虛擬網卡XPC的P0/0口和Router1的F1/0口鏈接起來。
10、全部鏈接好后點擊生成.BAT文件。
在輸出目錄中可以看到下面的生成文件。
11、點擊Router1.bat啟動Router1，同樣點擊相應的.bat文件可以啟動Switch1、Switch2。如果你沒有設置好idle-pc值，在這里可以通過修改.bat文件修改idle-pc值(根據你在上面記下的一組16進制值來修改idle-pc值，修改后啟動設備，打開任務管理器看CPU的占用情況，關掉設備重新修改idle-pc值，只到CPU的占用率讓你滿意為止。)。
12、用SecureCRT telnet到Router1，當然也可也用windows自帶的cmd。
13、使用VPCS
在vpcs文件夾下雙擊vpcs.exe啟動vpc。
使用？來查看幫助。
使用ip ip地址 網關地址 掩碼 來配置ip參數。
使用show 命令查看vpcs的配置情況。
使用1-9數字在vpcs間切換。
還可以使用ping、tracert命令。
【常見問題】
解決DynamipsGUI啟動慢問題下面是DynamipsGUI啟動未完成的界面，若是啟動未完成，界面上的所有按鈕都不能用，大約需要經過三十秒的時間才能啟動完成，嚴重影響了學習效率。
在Win 7“開始”中打開“運行”對話框，在其中輸入“ncpa.cpl”如下圖紅框所示，再點擊“確定”按鈕。
執行完上面的操作后就能進入到Win 7的“網絡連接”。
在“本地連接”圖標上點擊右鍵，在出現的菜單中選擇“禁用”選項，如下圖紅框中所示。
選擇“禁用”選項后，網絡連接中所有的圖標都變成不可用的灰色了，如下圖所示。
再重新啟動DynamipsGUI模擬器，就會發現啟動速度非?？?，下圖就是啟動完成后DynamipsGUI模擬器的完整界面。
注意事項
導致DynamipsGUI模擬器啟動慢的問題，就是因為在啟動過程中DynamipsGUI要去搜索發現各個網卡的配置和參數，如果把網卡都禁用的話，DynamipsGUI模擬器就不會再去發現各個網卡，也就大大加快了啟動速度。所以，為了加快啟動速度，可以在啟動前把各個網卡禁用，啟動完成后，若需要上網再把網卡啟用即可。
dynamipsgui按了idle后命令窗口閃退？
1.請確認您的操作系統的TCP/IP模塊沒有被精簡，被精簡的代表有番茄花園、電腦城裝機等部分版本操作系統
2.請確認您下載了最新的更新包，并按照更新包中的使用說明正確安裝了更新包
3.請確認按照正確步驟正確安裝了WinPcap并獲取了非無線設備的網卡參數，請確認您獲取參數的網卡在使用dynamips時沒有被禁用
4.請確認dynamips使用的端口（一般為7200、3001~3008以及UDP端口）沒有被其他程序占用，端口使用情況查看請使用cmd中 netstat -a 命令，請退出不必要的程序（如迅雷等多端口下載程序），請檢查防火墻是否阻止了服務端的通訊，若UDP端口被占用，請運行setup目錄下的UDP端口號修改程序
5.啟動各設備，若提示無idlepc值，請使用idlepc get XX獲取，使用idlepc save XX db保存
