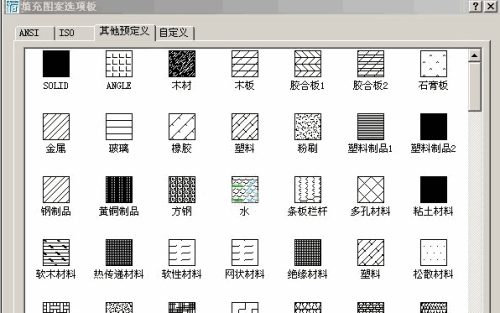

autocad填充圖案大全中擁有835款圖案，每款圖案看著一樣，其實并不大相同，用戶下載cad填充圖案后，只需在CAD選項菜單里瀏覽并且添加即可，所有各版本的AutoCAD均適合使用，可有效的為用戶提供適合的填充圖案，提高工作效率。

【基本介紹】

cad填充圖案大全Hatch是一個圖庫管理軟件，cad填充圖案是為使用圖形/圖像進行工作的人設計的，如：出版社編輯、機械設計工程師、建筑師、結構工程師、暖通/給排水/電氣/消防工程師、平面設計師、網頁設計師、軟件用戶界面設計師等。主要應用在進行各種圖片管理,圖像管理,圖形管理,圖庫管理，CAD圖紙管理,圖檔管理,圖形圖像管理。
在建筑設計及相關專業的計算機輔助繪圖(CAD)中，常需要用某一圖案填充指定區域，此種操作我們稱之為“圖案填充”或“陰影線填充”。AutoCAD提供了填充命令HATCH和BHATCH，同時提供了陰影線圖案庫文件ACAD.PAT和ACADISO.PAT，但AutoCAD中所提供的標準圖案是有限的，通常也不能滿足我們作圖的要求，而且AutoCAD也沒有提供直接生成陰影線圖案的命令。

【使用教程】

【安裝教程】

1.自該頁直接下載cad填充圖案大全即可，該軟件不需要安裝。但需要將cad填充圖案復制進“support”文件夾中，具體步驟如下。
2.搜索并下載喜歡的CAD填充圖案，下載完畢，然后將填充圖案文件夾解壓。

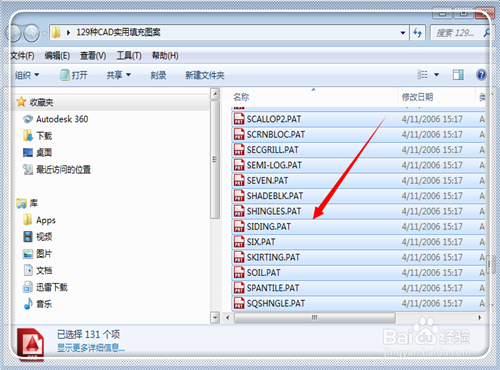

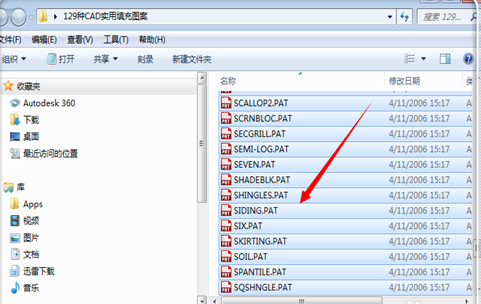

3.解壓完畢，進入到文件夾中，使用“ctrl+A”全部選中，再使用“ctrl+C”，復制所有的填充圖案。

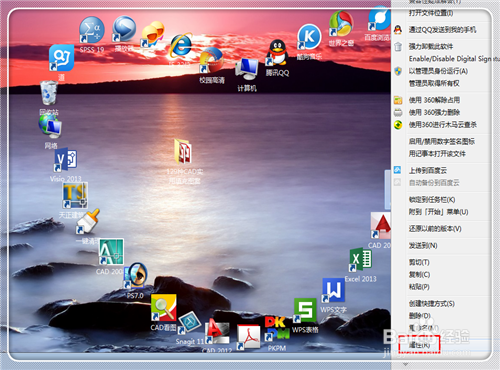

4.在桌面上，右鍵點擊所需要安裝填充圖案的CAD版本，然后選擇“屬性”。

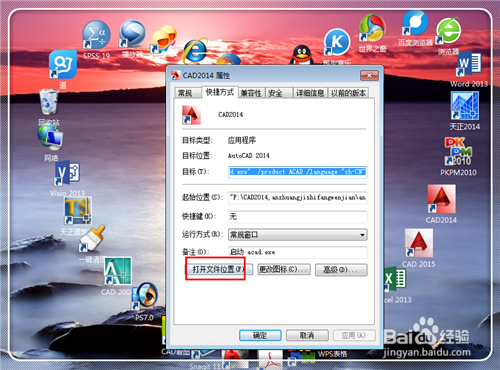

5.進入到CAD2014的屬性界面，點擊左下方的“打開文件夾位置”，找到安裝文件夾。不建議慢慢去找，也許忘記了安裝在哪個磁盤，這個方式是最有效最快捷的。

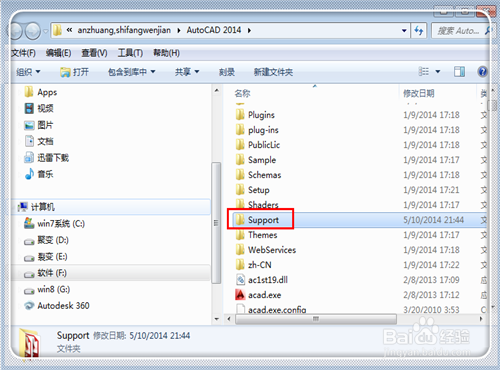

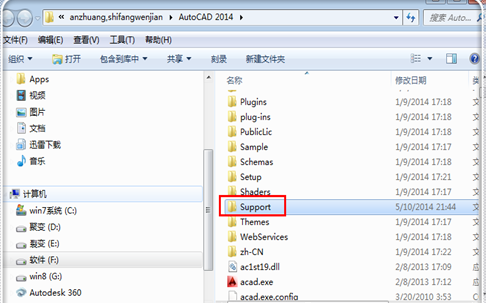

6.進入CAD2014安裝文件夾（你的版本也是一樣的），點擊“support”文件夾進入。

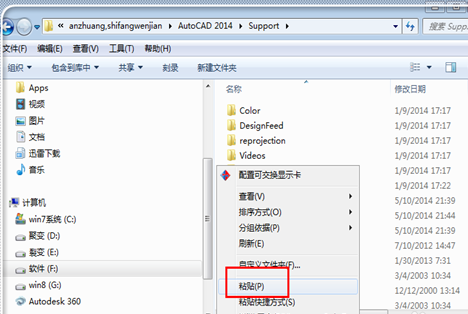

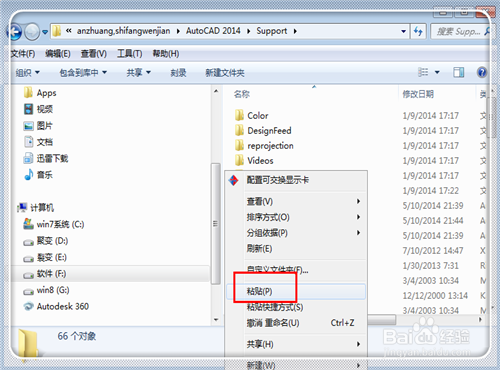

7.進入“support”文件夾中，使用“ctrl+V”或者是右鍵點擊，選擇“粘貼”，將文字粘貼到里面。

【使用技巧】

1.AutoCAD中文版控制圖案填充邊界的顯示方法：用戶可以隱藏或刪除邊界對象，以創建無邊界的圖案填充。
若要創建無邊界對象的圖案填充，請執行下列操作之一。
刪除現有圖案填充的邊界對象沿與現有圖案填充的邊相交的對象修剪該圖案填充。修剪后，刪除對象。
使用-HATCH命令的Draw選項定義圖案填充邊界點。
2.若要隱藏圖案填充的邊界對象，可將邊界對象分配到與圖案填充對象不同的圖層，然后關閉或凍結邊界對象的圖層。此方法可保持圖案填充的關聯性。

【常見問題】

1.cad填充圖案放在哪里？
進入到CAD2014的屬性界面，點擊左下方的“打開文件夾位置”，找到安裝文件夾。不建議慢慢去找，也許忘記了安裝在哪個磁盤，這個方式是最有效最快捷的。
2.cad填充圖案怎樣不覆蓋文字？
常常有人填充時發現，填充圖案把后面的文字覆蓋了。關于這個問題，著急找不到解決辦法?，F(xiàn)在這里介紹一下簡單的解決辦法！

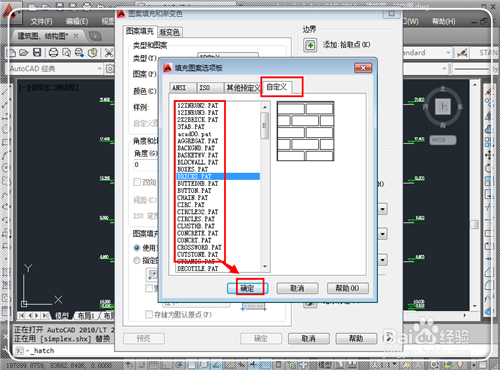

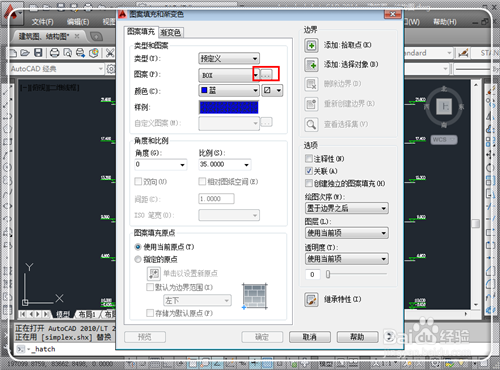

打開填充命令，快捷鍵是h，出現填充對話框，。一般大家就簡單的選擇好圖案填充了?？墒菚霈F(xiàn)簡介里的問題。

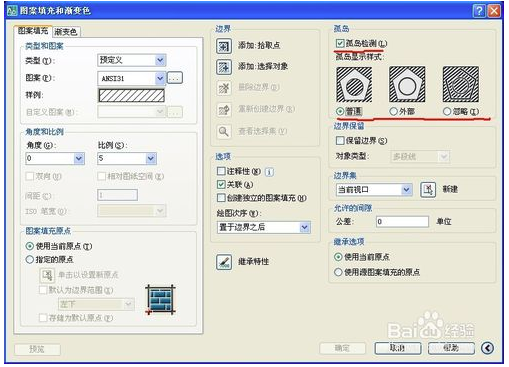

點擊下面的紅色標記箭頭按鈕。我們會看到孤島檢測。

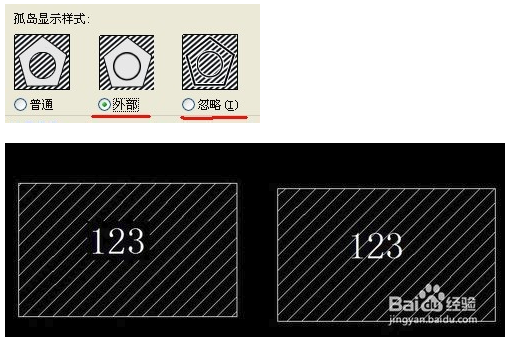

右邊出現孤島檢測。在這里，我們?nèi)绻x擇普通，那就是默認方式填充。如果現在外部，那就是將文字和填充圖案隔開。


3.如果選擇忽略，那就是將文字和填充圖案混在一起的圖案。
