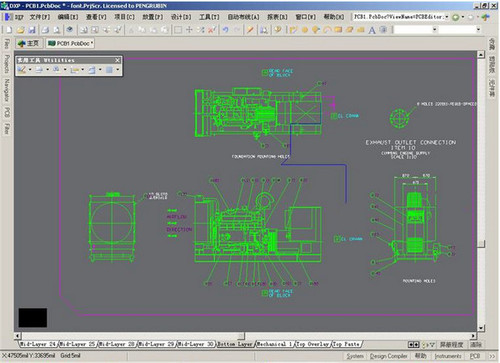

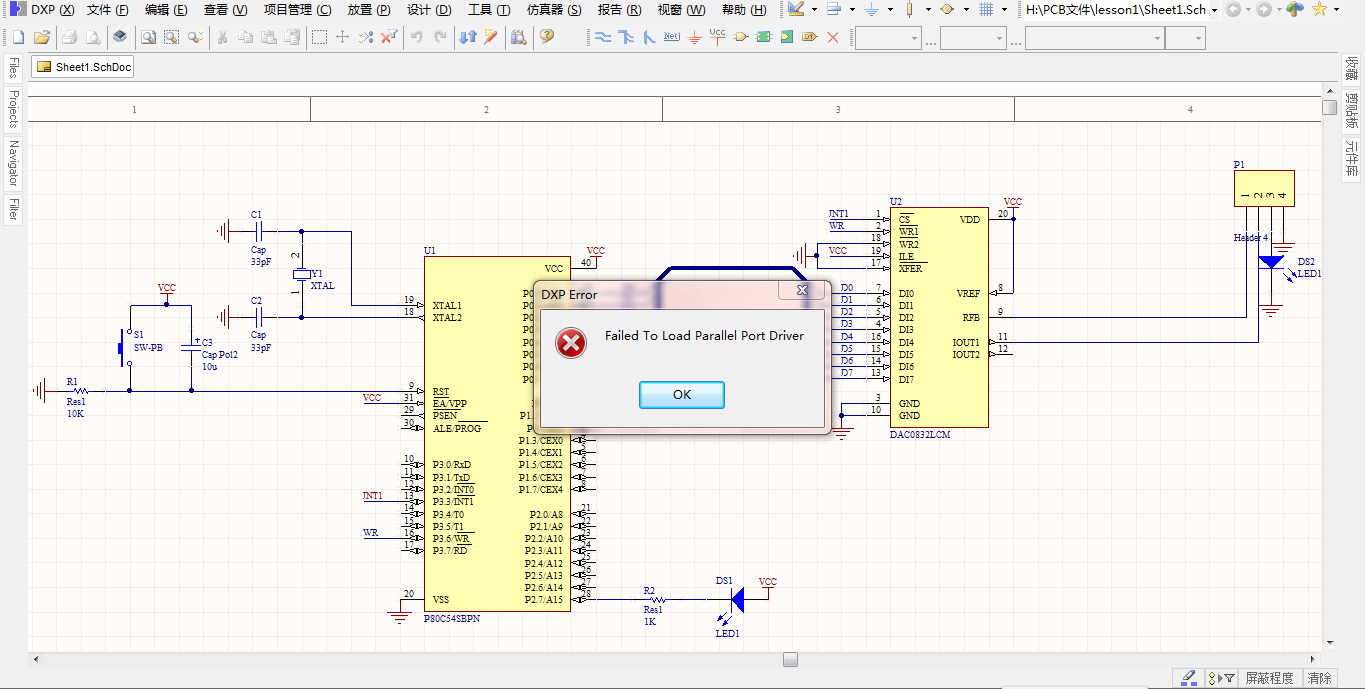

Protel DXP 2004是一款功能全面、專業強大的pcb線路板設計軟件，DXP為用戶們提供了內含電路原理圖設計、pcb板圖設計、電路仿真和PLD設計等多個實用工具的EDA工作平臺，讓您設計線路板更加輕松，從而更好地進行工作。

【軟件特點】

元件硬件
1. 整合式的元件與元件庫
在Protel DXP 2004中采用整合式的元件,在一個元件里連結了元件符號(Symbol)、元件包裝(Footprint)、SPICE元件模型(電路仿真所使用的)、SI元件模型(電路板信號分析所使用的)。
2. 版本控制
可直接由Protel設計管理器轉換到其他設計系統，這樣設計者可方便地將Protel DXP 2004中的設計與其他軟件共享。如可以輸入和輸出DXP、DWG格式文件，實現和Auto CAD等軟件的數據交換，也可以輸出格式為Hyperlynx的文件，用于板級信號仿真。
3. 多重組態的設計
Protel DXP 2004支持單一設計多重組態。對于同一個設計文件可指定要使用其中的某些元件或不使用其中的某些元件，然后產生網絡表等文件。
4. 重復式設計
Protel DXP 2004提供重復式設計，類似重復層次式電路設計，只要設計其中一部分電路圖，即可以多次使用該電路圖，就象有很多相同電路圖一樣。這項功能也支持電路板設計，包括由電路板反標注到電路圖。
加強性功能
5. 新的文件管理模式
Protel DXP 2004提供三種文件管理模式?？蓪⒏魑募嫒肴雴我粩?shù)據庫文件，即Protel 99SE的ddb，也可以存為Windows文件，即一般的分離文件，而不需要數據庫管理系統(ODBC)，就可以存取該文件，此外新增了一個混合模式，也就是在數據庫外存為獨立的Windows文件。
6. 多屏幕顯示模式
對于同一個文件，設計者可打開多個窗口在不同的屏幕上顯示。
7. 設計整合
Protel DXP 2004強化了Schematic和PCB板的雙向同步設計功能。
8. 超強的比較功能
Protel DXP 2004新增了超強的比較功能，能對兩個相同格式的文件進行比較，以得到其版本的差異性，也可以對不同格式的文件進行比較，例如電路板文件與網絡報表文件等。
超強設計功能
9. 強化的變更設計功能
在Protel DXP 2004中，進行比較后，所產生的報表文件可作為變更設計的依據，讓設計完全同步。
10. 可定義電路板設計規則
在原理圖設計時，定義電路板設計規則是非常實際的。雖在先前版本的Schematic中就已提供定義電路板的功能，可是都沒有實際的作用。而在Protel DXP中落實了這項功能，讓用戶能在畫電路圖時就定義設計規則。
11. 強化設計驗證
在Protel DXP 2004中強化了設計驗證的功能，讓電路圖與電路板之間的轉換更準確，同時對交互參考的操作也更容易。
12. 設計者可定義元件與參數
Protel DXP 2004提供了無限制的設計者定義元件及元件引腳參數，所定義的參數能存入元件及原理圖里。
13. 尺寸線工具
Protel DXP 2004提供了一組超強的畫尺寸線工具，在移動時會自動修正尺寸，這對于PCB中一些層的定義有很大的幫助。
板層分割焊接
14. 改善加強板層分割功能
Protel DXP 2004提供了加強的板層分割功能，對于板層的分割自動以不同顏色來表示，讓設計者更容易辨別與管理。
15. 加強焊點堆棧的定義
Protel DXP 2004板增強了焊點堆棧的定義與管理，設計者可以存儲所定義的焊點堆棧以供日后再使用。
16. 改良焊點連接線
Protel DXP 2004提供自動修剪焊點連接線的功能，使自動布線后焊點連接更恰當。
多媒體處理
17. 波形資料的輸出與輸入
在Protel DXP 2004中可將仿真波形上各種資料輸出為電子表格格式，以供其他程序的使用，也可以輸入其他程序所產生的波形資料。
18. 加強繪圖功能
Protel DXP 2004增強了波形窗口的繪圖功能，例如放置標題欄、標記畫線等，同時Windows的編輯功能在此也可以應用。
19. 不同波形的重疊
設計者可以將不同的波形放置在一起，也可以同時使用多個不同的Y軸坐標。
20. 直接在電路板里分析
設計者可以直接在PCB編輯器里進行信號分析，這樣信號分析更加方便。
21. 強化模型整合
在Protel DXP 2004中提供了高速整合的元件，元件包括信號分析的模型（SI Model），設計者不必再為元件問題而煩惱了。

【軟件特色】

1 、通過設計檔包的方式，將原理圖編輯、電路仿真、 PCB 設計及打印這些功能有機地結合在一起，提供了一個集成開發環境。
2 、提供了混合電路仿真功能，為設計實驗原理圖電路中某些功能模塊的正確與否提供了方便。
3 、提供了豐富的原理圖組件庫和 PCB 封裝庫，并且為設計新的器件提供了封裝向?qū)С绦?，?jiǎn)化了封裝設計過程。
4 、提供了層次原理圖設計方法，支持“自上向下”的設計思想，使大型電路設計的工作組開發方式成為可能。
5 、提供了強大的查錯功能。原理圖中的 ERC （電氣法則檢查）工具和 PCB 的 DRC （設計規則檢查）工具能幫助設計者更快地查出和改正錯誤。
6 、全面兼容 Protel 系列以前版本的設計文件，并提供了 OrCAD 格式文件的轉換功能。
7 、提供了全新的 FPGA 設計的功能，這好似以前的版本所沒有提供的功能。

【安裝步驟】

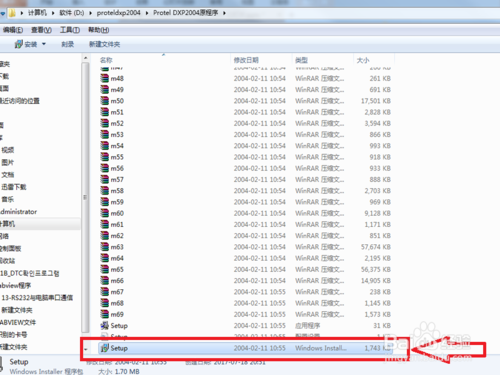

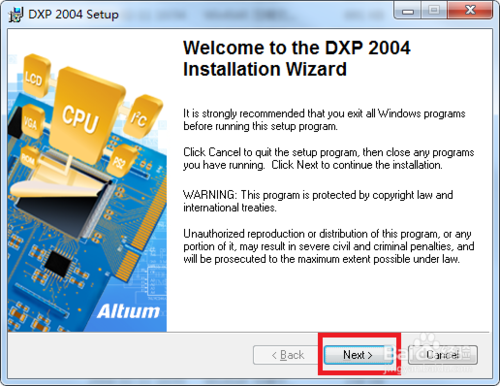

解壓在本站下載的Protel DXP 2004安裝包，打開找到“Setup.exe”，雙擊進入安裝向?qū)?br />
點擊“Next”

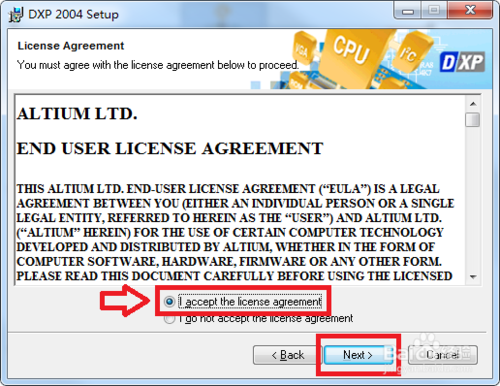

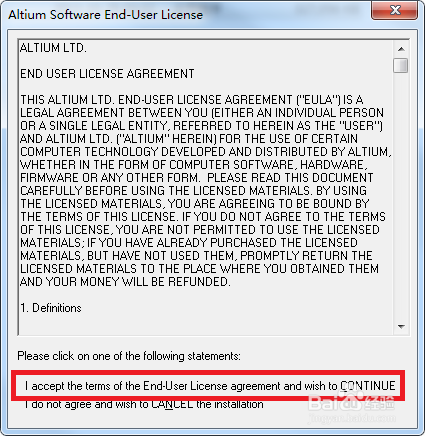

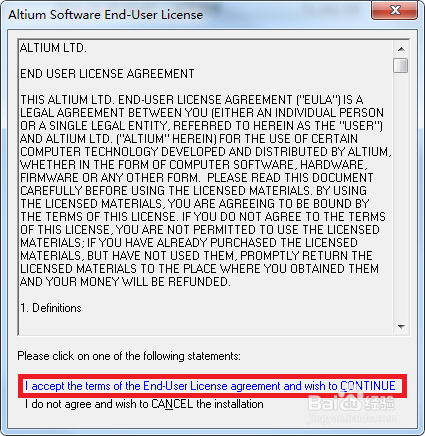

選中第一項“I accept the license agreement”,然后點擊“Next”

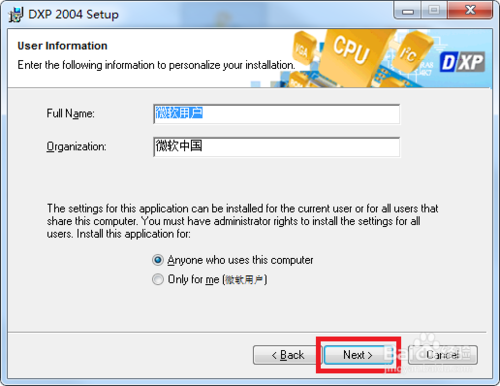

這里默認就可以了，然后點擊“Next”

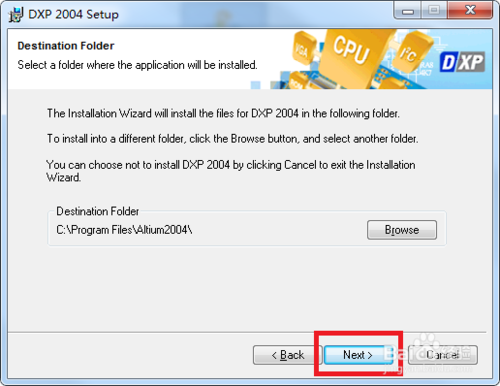

安裝路徑也是默認就可以，然后點擊“Next”

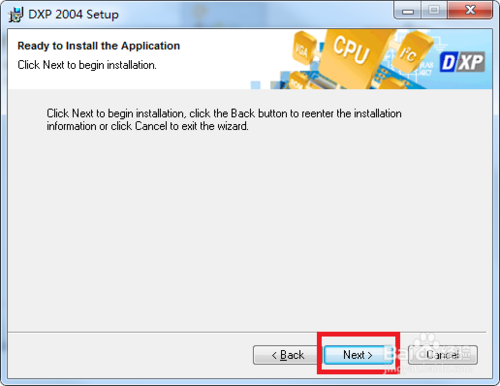

點擊“Next”

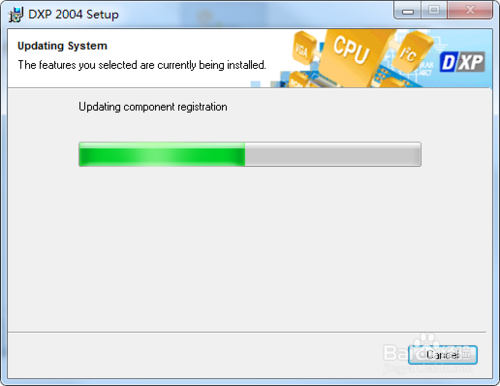

軟件較大，安裝過程較長，稍微等待一會就可以了

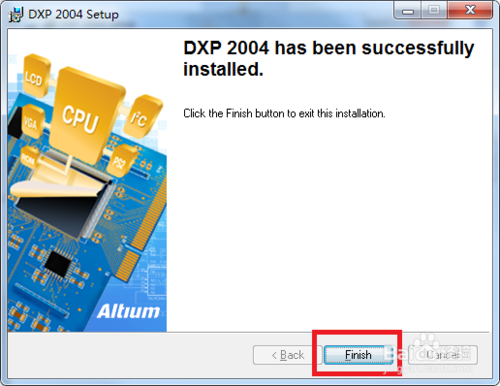

接下來點擊“Finsh”軟件就安裝成功了。

接下來我們需要安裝Protel DXP 2004的元件庫了

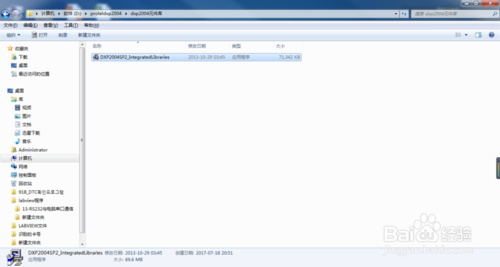

打開解壓后的安裝包找到“dxp2004元件庫”文件夾，雙擊安裝程序進行安裝

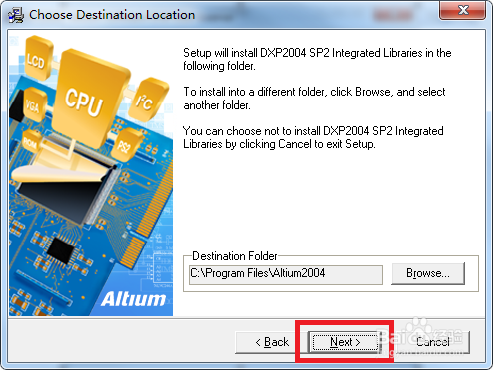

這里我們選擇紅框標出的選項

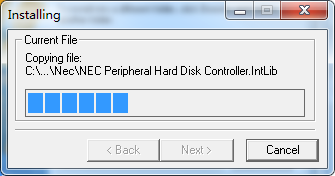

點擊“Next”，此時進入安裝過程，請等待一會


為方便用戶們使用，接下來安裝漢化補丁
打開“dxp2004漢化補丁”文件夾，雙擊“DXP2004SP2補丁.exe”安裝漢化補丁，然后選擇紅框標出的選項

然后一直點擊“Next”完成安裝，再次打開程序時，界面就變成中文版。

【使用教程】

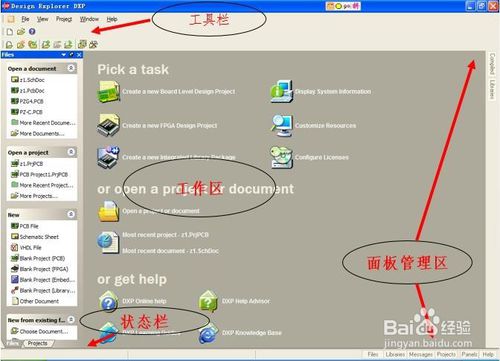

首先我們來認識protel dxp的工作環境，分工作區，面板管理和菜單、庫文件等等，如下圖所示

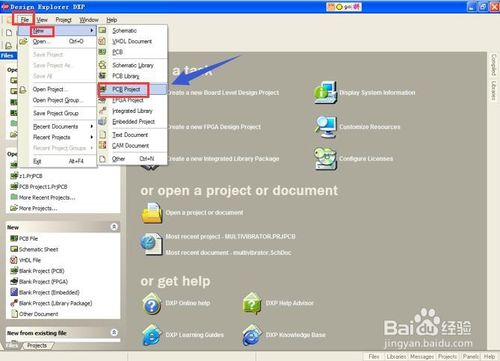

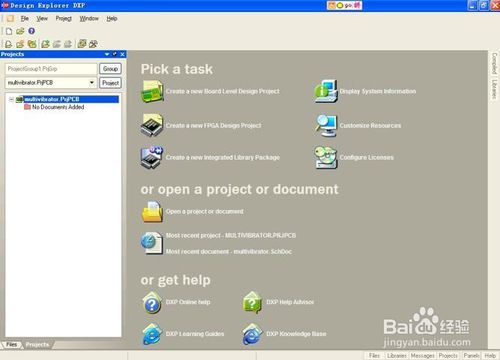

我們以創建一個新的PCB項目開始我們的學習，點擊上方菜單File?New\PCB Project，新建一個PCB Project1.PrjPCB項目文件，如下圖所示

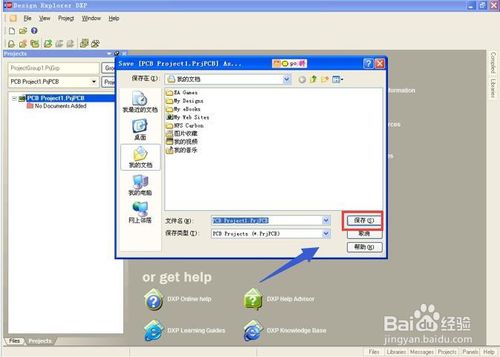

可以自己重命名點擊File?Save Project As鍵入路徑和文件名Multivibrator.PrjPCB，創建成功，如下圖所示

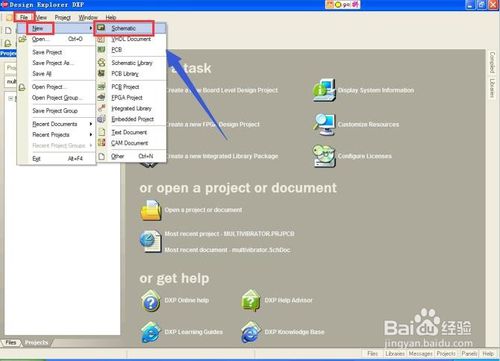

在完成PCB布線前，我們一般先繪制原理圖，首先點擊菜單欄的File?New\Schematic Sheet新建一個Sheet1.SchDoc原理圖，隨后圖紙出現在設計窗口中，原理圖將自動地添加到項目。

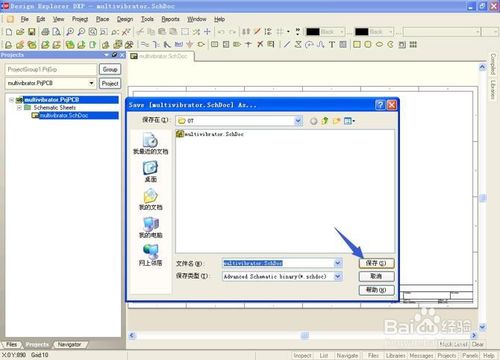

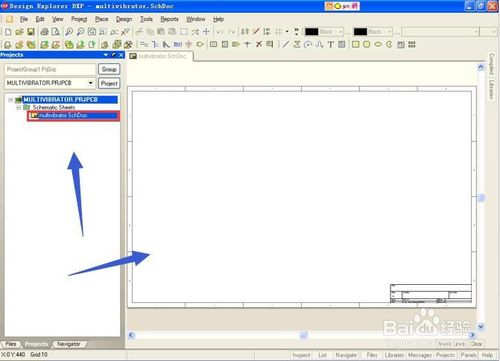

點擊File?Save As可以重命名保存為Multivibrator.SchDoc，點擊Save按鈕。這時空白原理圖打開，工作區變成了原理圖環境下的設置選項。

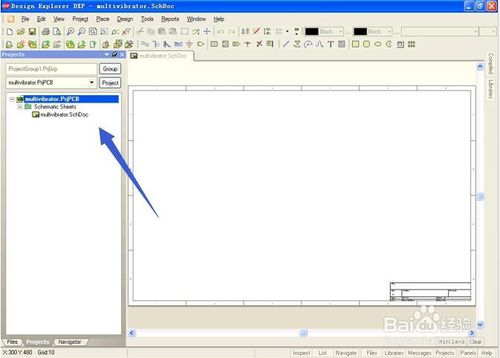

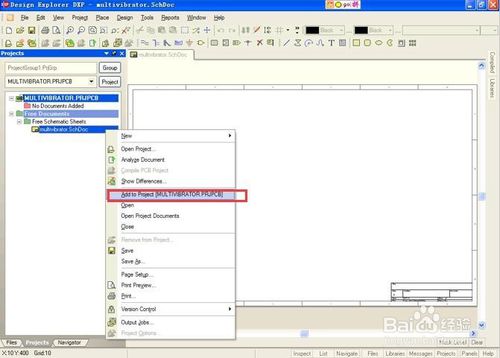

下面我們將原理圖圖紙?zhí)砑拥巾?xiàng)目中，鼠標右鍵單擊Multivibrator.SchDoc，選擇Add to Project。原理圖圖紙將連接到項目文件，如下圖所示


下面開始對原理圖圖紙進行基本設置，包括
點擊菜單View?Fit Document設置使文件全部可視

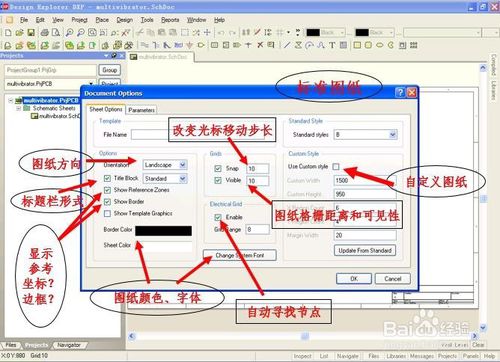

點擊菜單Design?Options：設圖紙大小、方向、顏色等

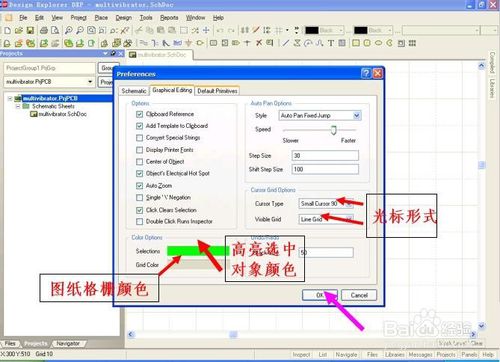

點擊菜單Tools?Preferences\graphical editing：設光標形式等。

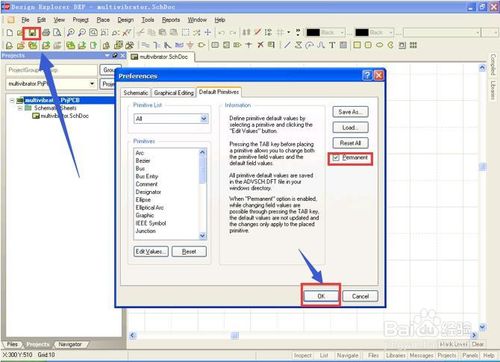

點擊菜單Tools?Preferences\Default Primitives：勾選Permanent。
將這是設置應用到你的所有原理圖圖紙，然后點擊File?Save：保存圖紙色設置。



所有準備工作做好了，我們現在開始繪制一張?jiān)韴D，先找元件庫文件：以2N3904為例

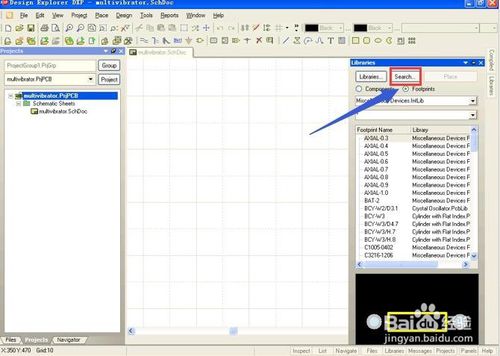

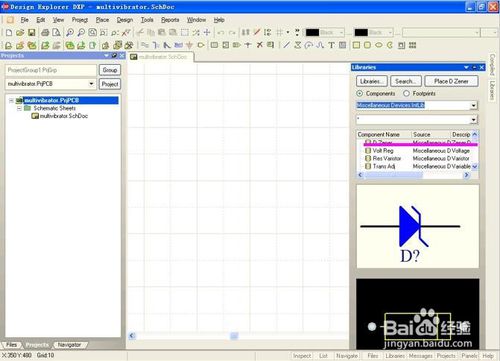

點擊右側邊欄的Libraries標\Search按鈕，Libraries Path默認為C:\Program Files\Altium\Library\。

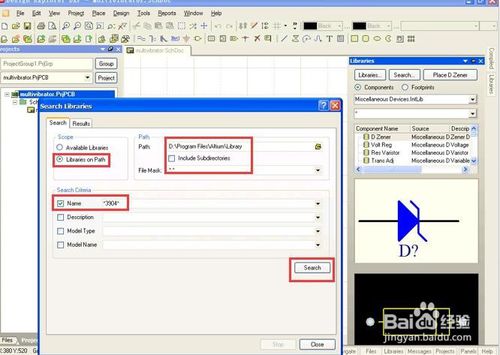

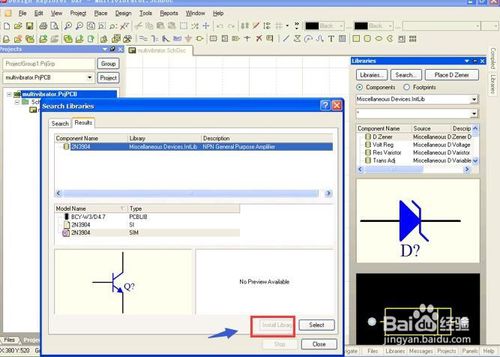

Search Criteria單元的Name文本框輸入*3904。 然后點Search那么Results顯示一個找到的庫。選擇Miscellaneous Devices.IntLib，點擊Install Library按鈕加載庫，然后關閉Search Libraries對話框回到原理圖主界面。

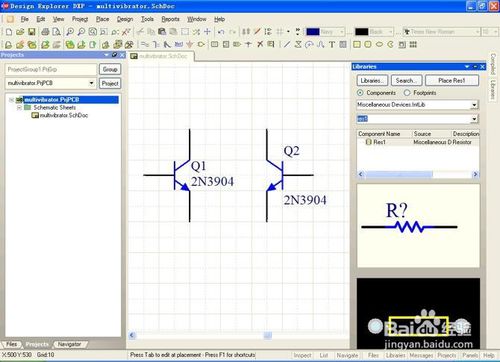

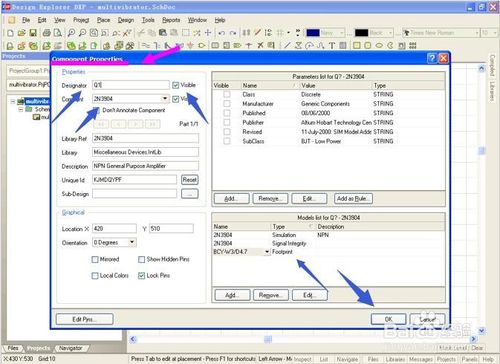

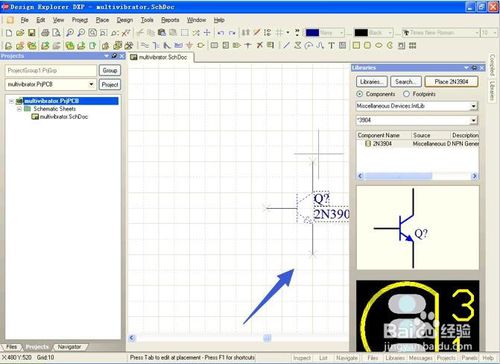

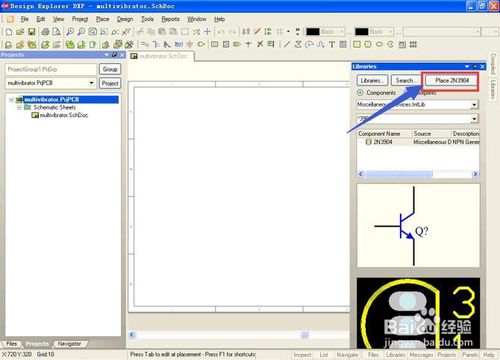

單擊place 2N3904可以開始放置元器件了，元器件開始懸浮在圖紙上，按TAB鍵可以打開Component Properties對話框。設置元件屬性：元件序號、標稱值、封裝

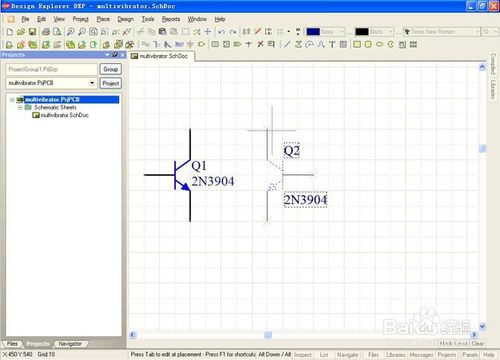

設好屬性，移動到位，單擊左鍵放置元件，同一種原件可以可連續放置，序號會自動遞增，可以對原件進行左右鏡像（快捷鍵X）、上下鏡像（快捷鍵Y）、90°旋轉（快捷鍵空格）

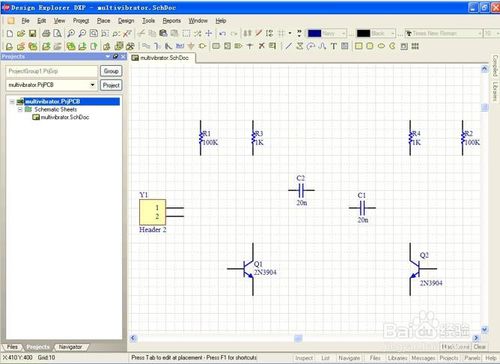

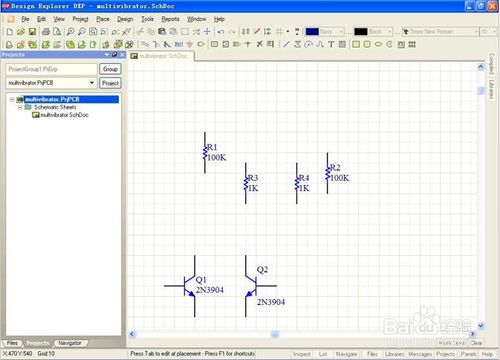

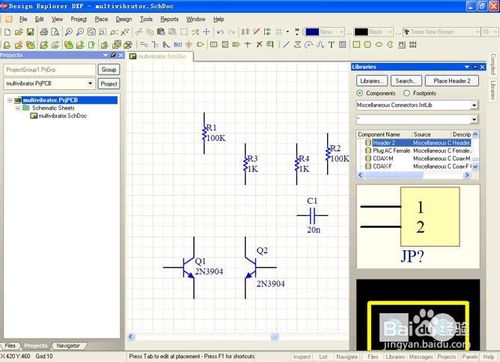

同樣原理放置電阻、電容及接插件元件，如下圖所示



元件放置完成后點擊菜單View?Fit All Objects，元件全可見，然后調整元件位置，點擊保存，如下圖所示

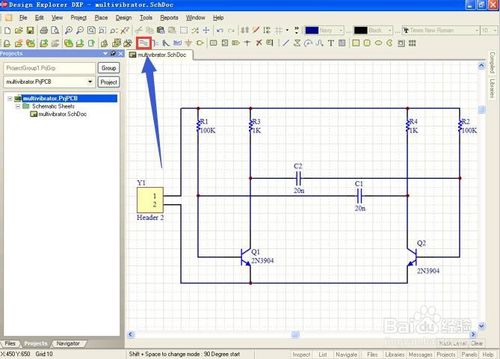

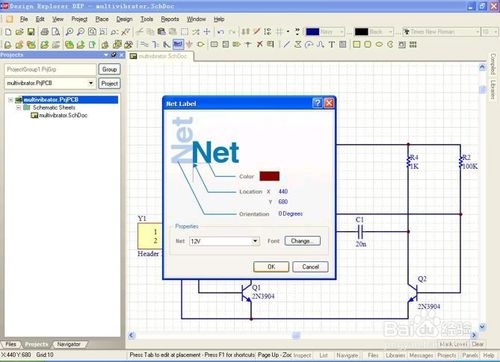

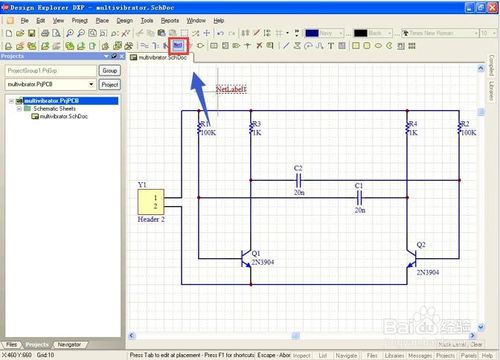

下面我們開始連接電路，點擊菜單的Place?Wire連線，點擊菜單Place?Net Lable放網絡標號，相同網絡標號是等效點，按tab可以調出Net lable的屬性框。然后保存原理圖。

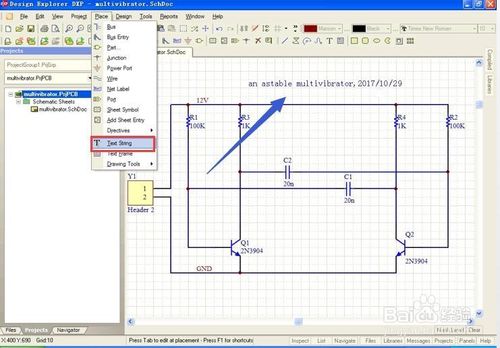

點擊菜單place-text string可以放置文字說明，如下圖所示

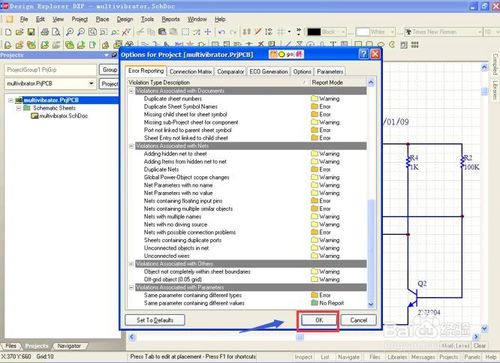

點擊Project?Project Options\Error Reporting，下面開始設置電氣檢查規則，我們一般使用默認值，出現錯報、報警、報錯等情況，直接忽略，如下圖所示

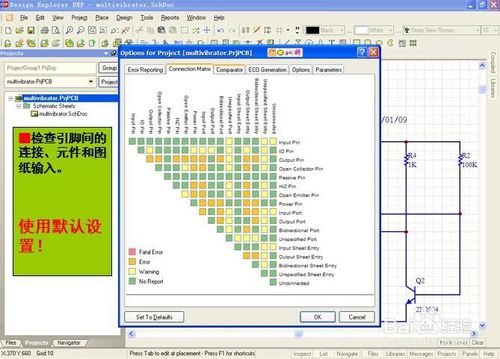

點擊Project\Project Options\connection matrix，我們進行鏈接規則檢查，檢查引腳間的連接、元件和圖紙輸入，仍然使用默認設置，如下圖所示

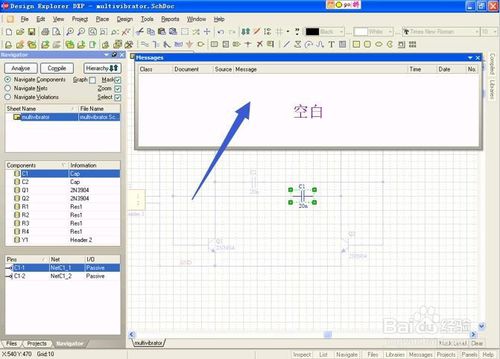

下面開始檢查原理圖，點擊菜單Project?Compile PCB Project開始編譯檢查。電路繪制正確則Messages面板是空白。如果報告給出錯誤。

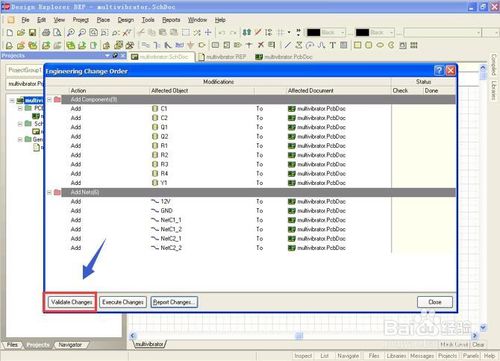

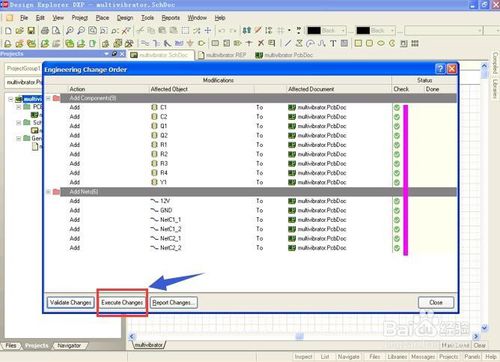

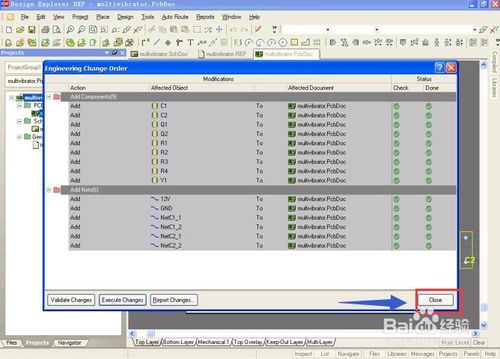

下面開始繪制PCB布線圖，可以利用向?qū)е苯訉?dǎo)入原理圖，打開原理圖，點擊菜單Design\Update PCB(Multivibrator.PcbDoc)Engineering Change Order對話框出現。

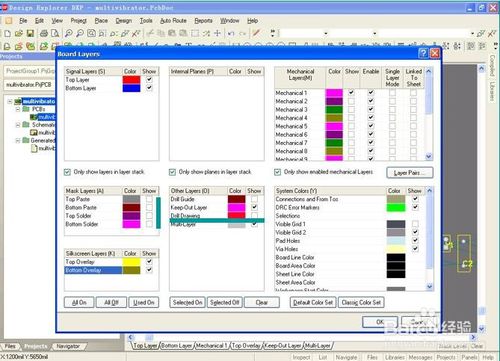

接著開始設置PCB文檔及板層參數，點擊菜單Design?Board Layers，設置板層及顏色。

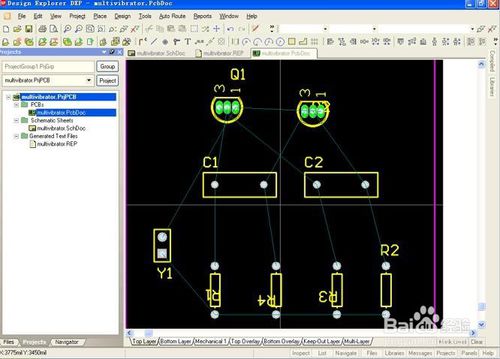

開始移動鼠標拖動元件，進行元件布局，如下圖所示

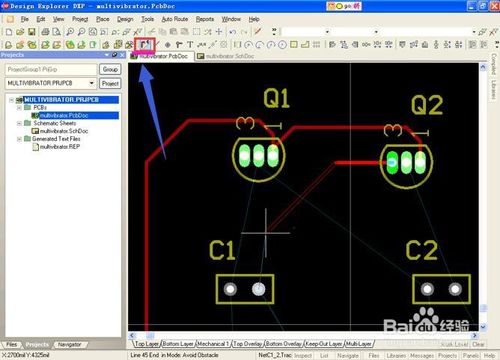

開始布線，手動布線點擊布線快捷鍵，如下圖所示

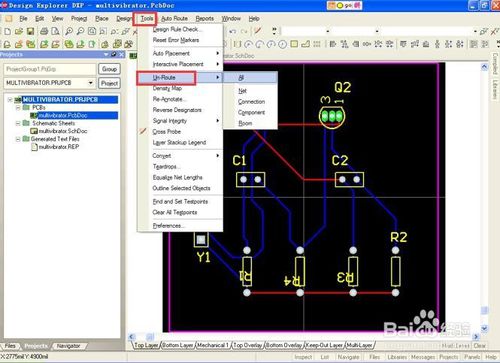

可以點擊菜單Tools?Un-Route?All來取消板的布線。

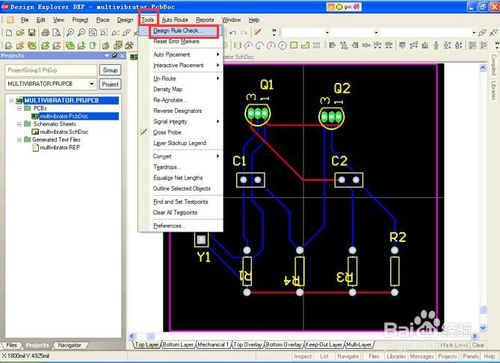

布線完成開始檢查點擊菜單Tools?Design Rule Check，就完成了。
