powerdesigner破解版是一款用于數據庫設計的軟件。該軟件包括了數據庫模型設計的全部過成，可以制作流程圖、物理數據模型、概念數學圖等等，功能非常強大。通過powerdesigner官方版用戶可以方便的對管理系統信息進行分析與設計。
這是一個強大的數據庫設計工具，使用DataArchitect可利用實體-關系圖為一個信息系統創建"概念數據模型"-CDM(ConceptualDataModel)。并且可根據CDM產生基于某一特定數據庫管理系統的"物理數據模型"-PDM(PhysicalDataModel)。還可優化PDM，產生為特定DBMS創建數據庫的SQL語句并可以文件形式存儲以便在其他時刻運行這些SQL語句創建數據庫。另外，DataArchitect還可根據已存在的數據庫反向生成PDM、CDM及創建數據庫的SQL腳本。
ProcessAnalyst
這部分用于創建功能模型和數據流圖，創建“處理層次關系”。
AppModeler
為客戶/服務器應用程序創建應用模型。
ODBCAdministrator
此部分用來管理系統的各種數據源。

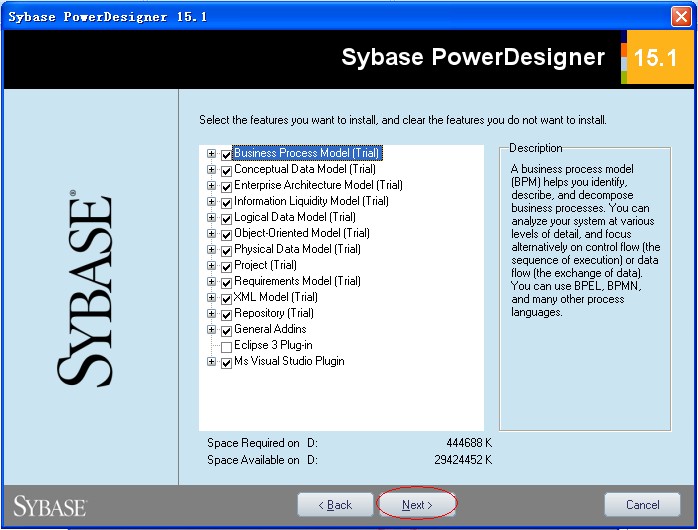

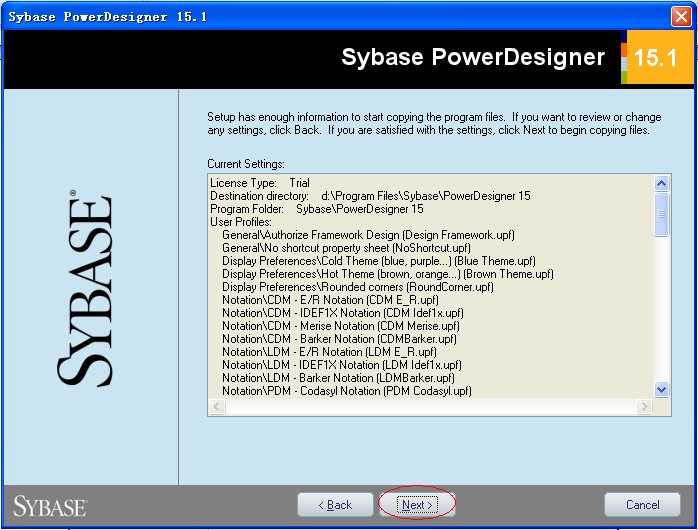

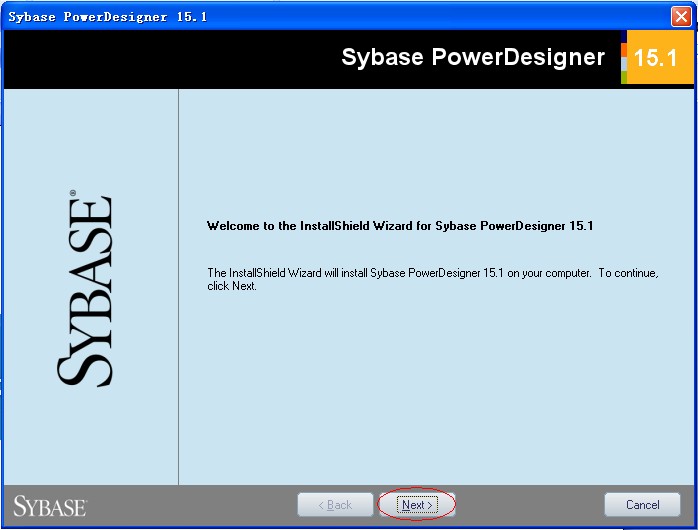

2.運行安裝包后出現下圖并選擇紅圈中的Next> ：
3.點擊 Next> 后出現如下界面：

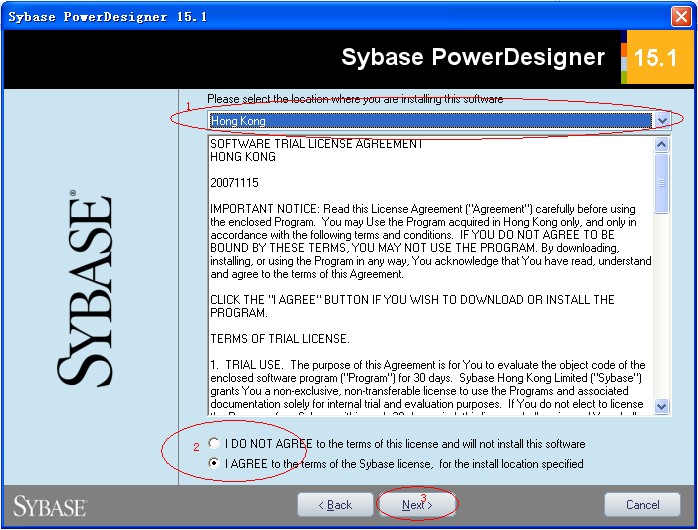

PS：紅圈1選擇安裝的地區，這里選擇的是 Hong Kong(中國香港)
紅圈2選擇I AGREE(我同意)條約
點擊紅圈3的Next> (下一步)
4.點擊 Next> 后出現如下界面：
PS：紅圈1是選擇安裝的路徑，這里選擇安裝在了D盤下
點擊紅圈2的 Next> (下一步)
5.點擊 Next> 后出現如下界面：
PS：選擇需要安裝的組件，我這里選擇的系統默認的組件。
單擊紅圈中的 Next> (下一步)
6.點擊 Next> 后出現如下界面：

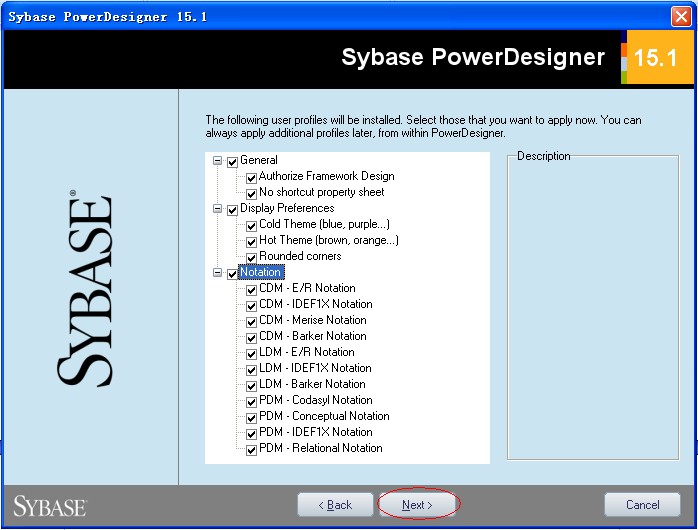

PS：選擇需要安裝的用戶配置文件，這里我選擇了全部安裝
單擊紅圈中的 Next> (下一步)，，從這里開始后就可以一直點擊下一步。直接依次上圖
PS：等待安裝完成。很快便安裝好了。

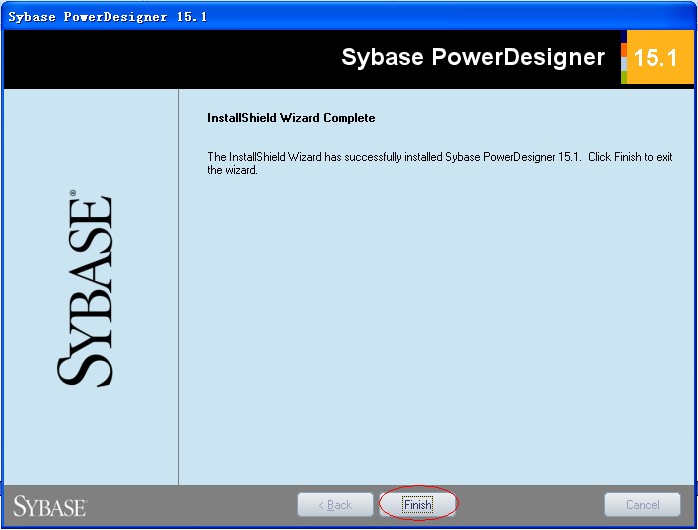

PS：完成安裝，點擊紅圈中的 Finish 退出安裝。

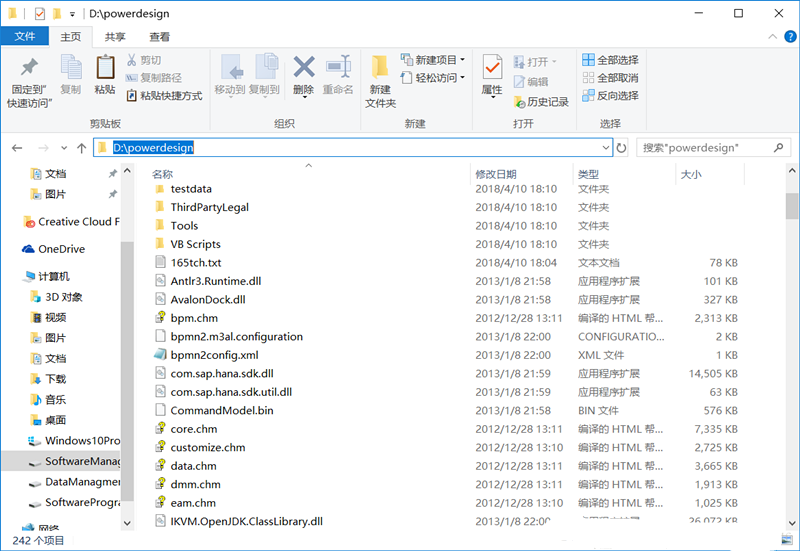

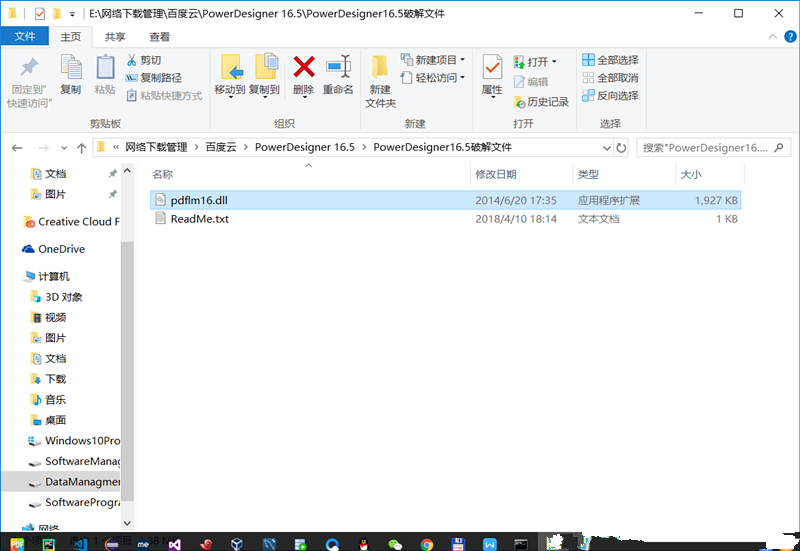

2.找到軟件的安裝路徑，例如我的是D盤下的powerdesign文件夾

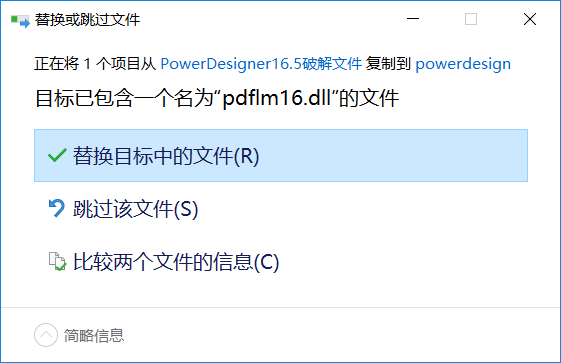

3.將復制的破解補丁文件粘貼到改目錄，會提示是否替換，替換就行
4.啟動軟件，沒有提示激活或輸入...的表示激活成功

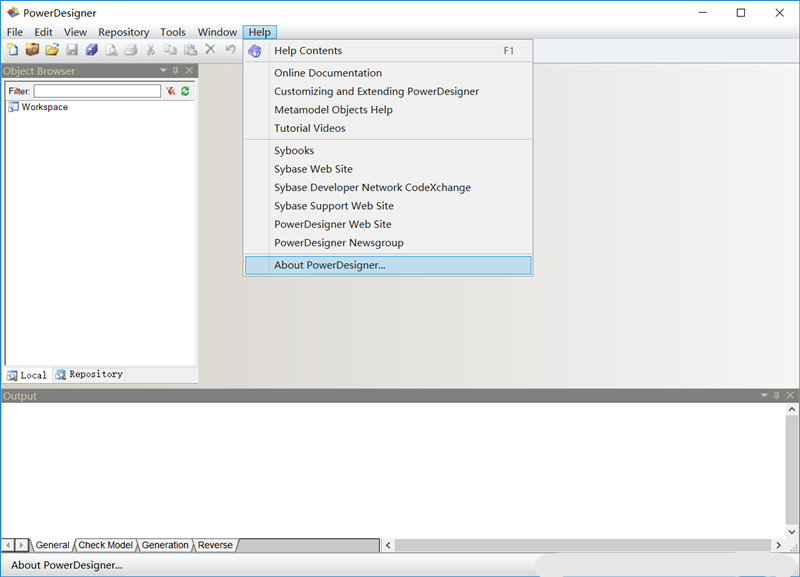

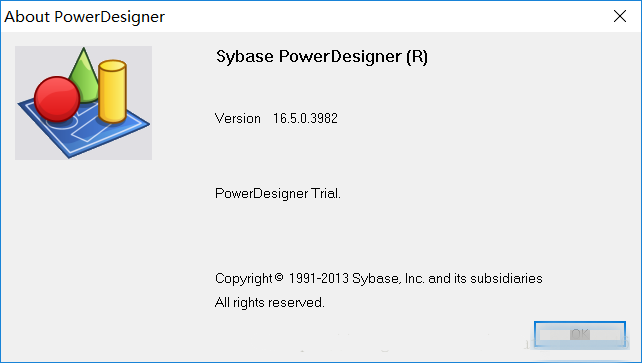

2.漢化注意事項：此漢化包針對版本16.5.0.3982做的漢化（漢化包來自網友提供），請確認好自己的版本

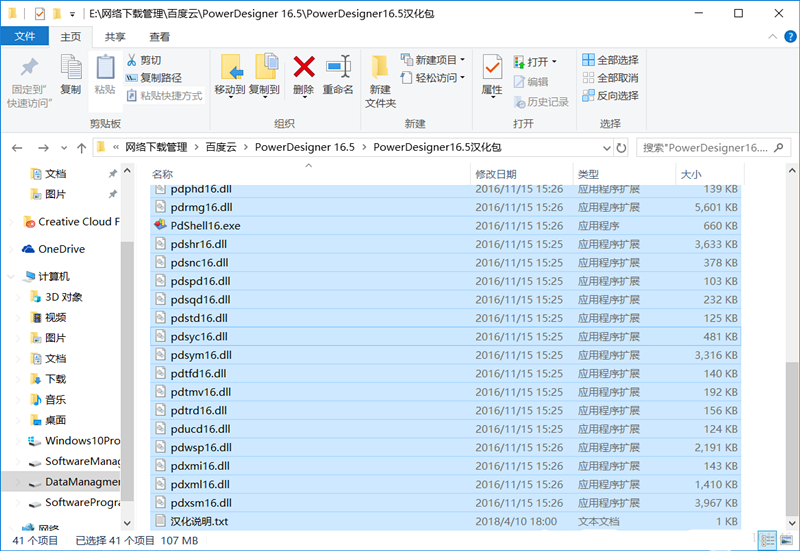

3.全選漢化文件夾下的所有文件

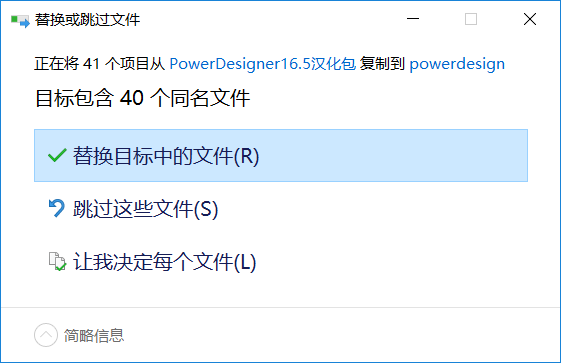

4.復制到安裝目錄，和激活一樣

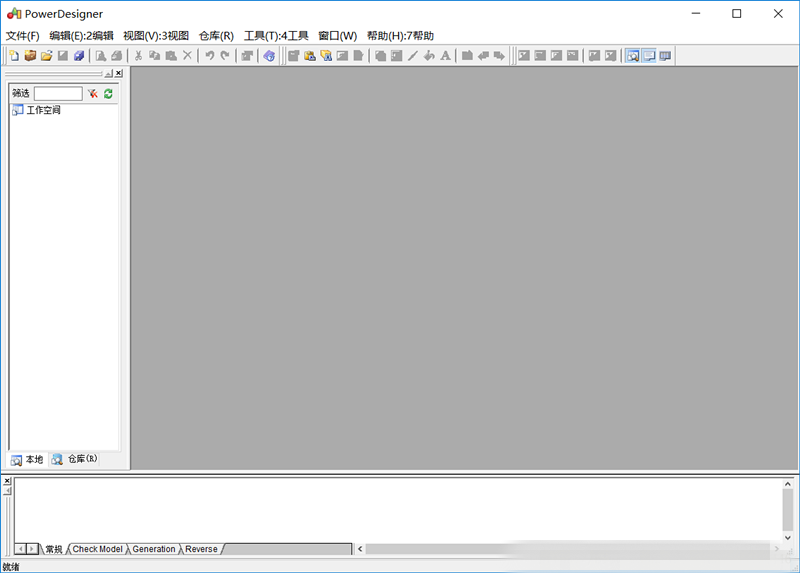

5.重啟軟件，漢化完成
1：入門級使用PowerDesigner軟件創建數據庫（直接上圖怎么創建，其他的概念知識可自行學習）

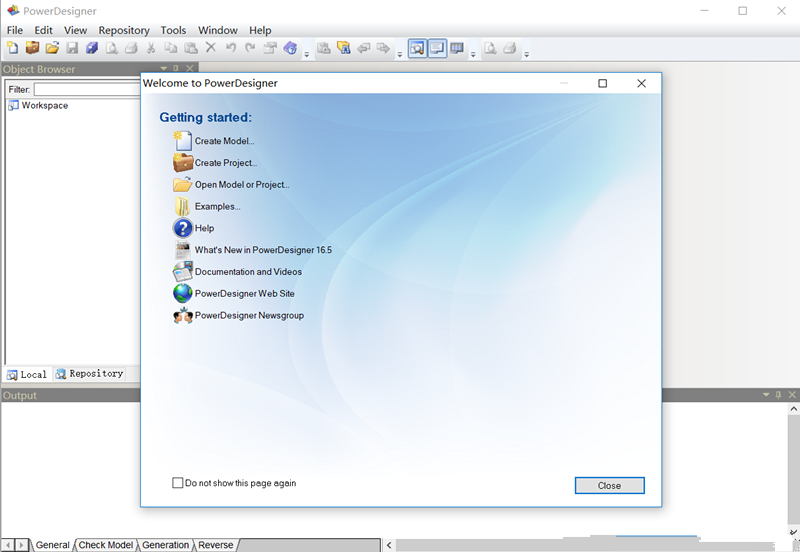

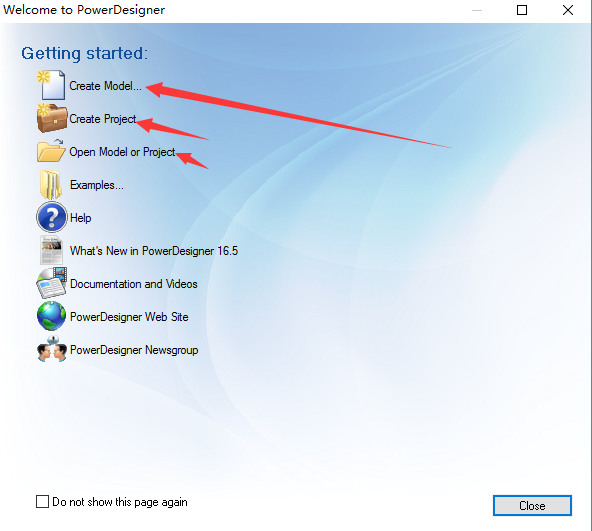

我的PowerDesigner版本是16.5的，如若版本不一樣，請自行參考學習即可。（打開軟件即是此頁面，可選擇Create Model,也可以選擇Do Not Show page Again,自行在打開軟件后創建也可以！完全看個人的喜好，在此我在后面的學習中不在顯示此頁面。）

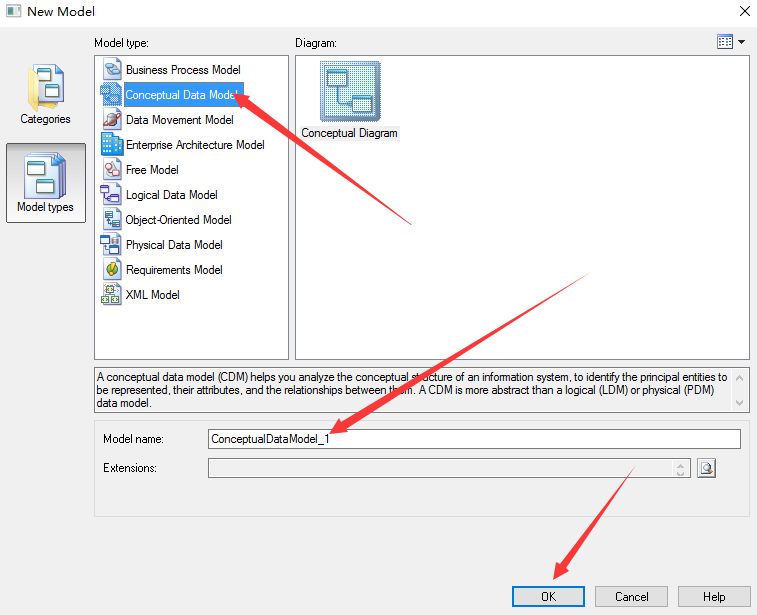

2：首先創建概念數據模型，如圖所示（后面介紹一些比如物理數據模型等等，由于此軟件全部是英文的，所以作為一個chinese不是很懂的，耐心的多使用幾次就好了。）
請自行腦補
概念模型(CDM Conceptual Data Model)
物理模型（PDM,Physical Data Model）
面向?qū)ο蟮哪Ｐ停∣OM Objcet Oriented Model）
業務模型（BPM Business Process Model）

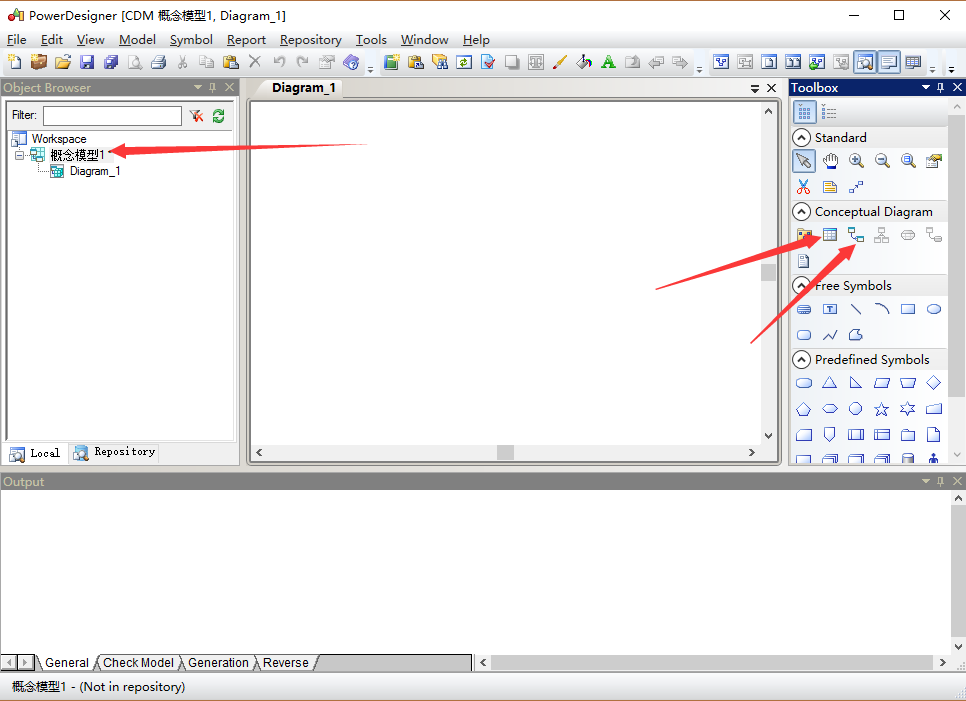

3:點擊上面的ok,即可出現下圖左邊的概念模型1,自己起得概念模型的名字，使用最多的就是如圖所示的那兩個Entity(實體),Relationship(關系)

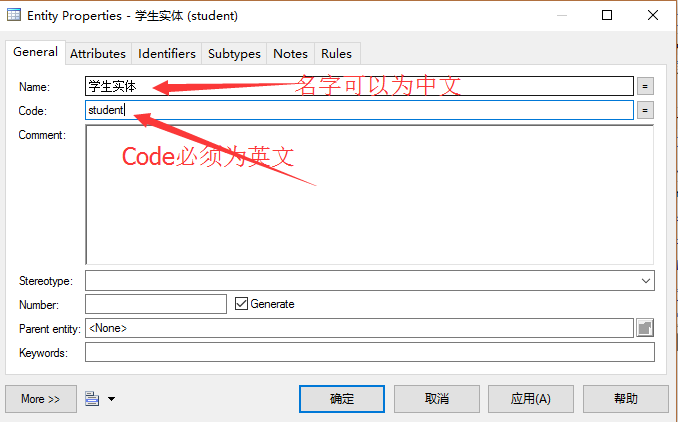

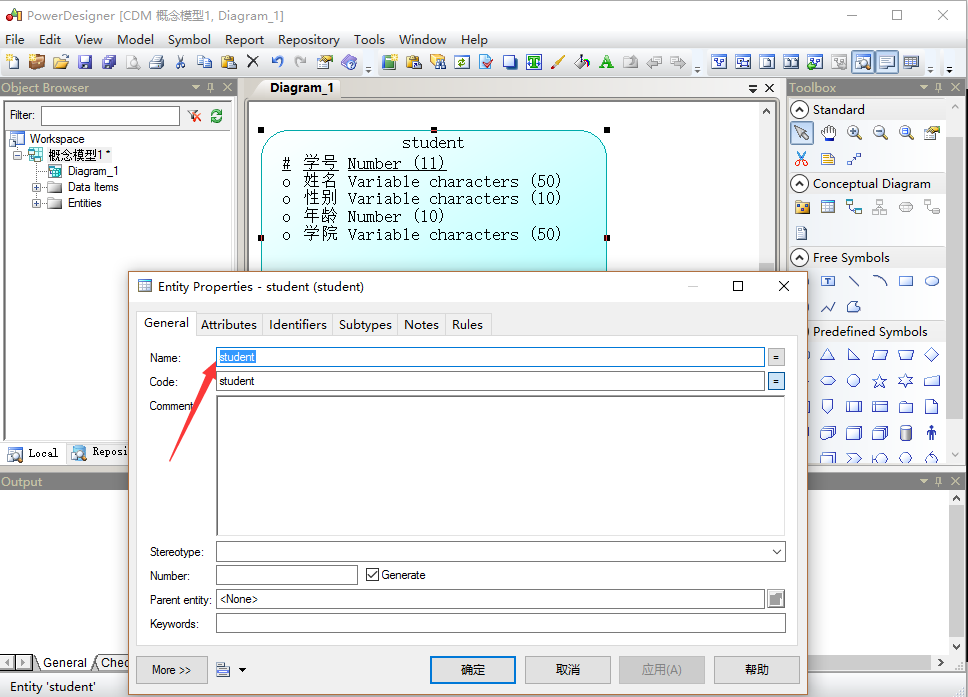

4:選中右邊框中Entity這個功能，即可出現下面這個方框，(需要注意的是書寫name的時候，code自行補全，name可以是英文的也可以是中文的，但是code必須是英文的。)

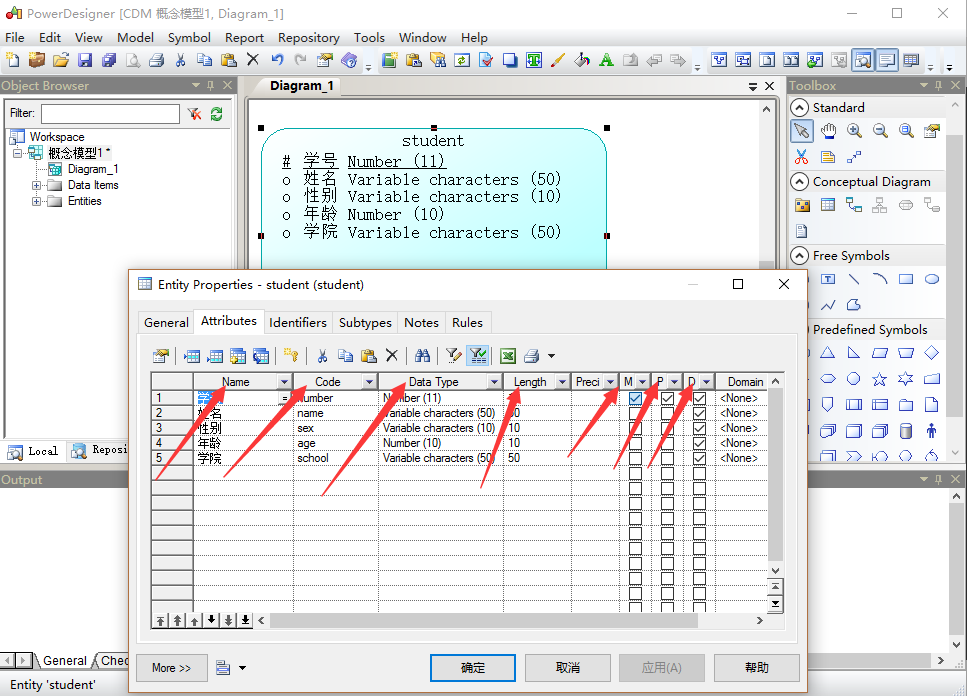

5:General中的name和code填好后，就可以點擊Attributes（屬性）來設置name（名字）,code(在數據庫中的字段名)，Data Type(數據類型) ，length(數據類型的長度)
請自行腦補
Name: 實體名字一般為中文如論壇用戶
Code: 實體代號,一般用英文如XXXUser
Comment:注釋對此實體詳細說明。
Code屬性代號一般用英文UID DataType
Domain域表示屬性取值范圍如可以創建10個字符的地址域
M:Mandatory強制屬性，表示該屬性必填。不能為空
P:Primary Identifer是否是主標識符，表示實體店唯一標識符
D:Displayed顯示出來，默認全部勾選
（在此上圖說明name和code的起名方法）

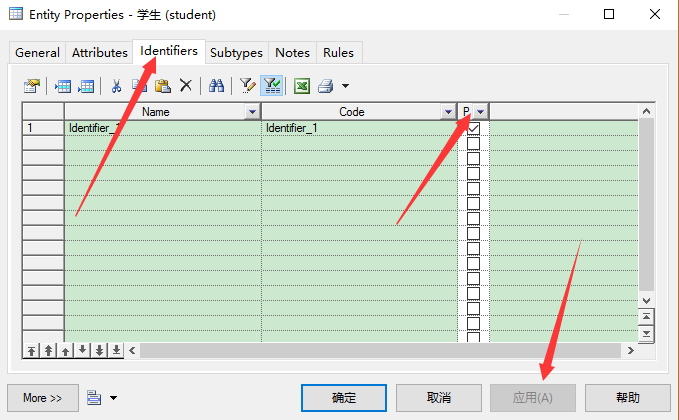

6：設置的主標識符可以在Identifiers(標識符)這個模塊刪除or添加主標識符。
7：創建好概念數據模型如圖所示，但是創建好的字體很小，讀者可以按著ctrl鍵同時滑動鼠標的可滑動按鈕即可放大縮寫字體，同時也可以看到主標識符有一個*號的標志，同時也顯示出來了，name,Data type和length這些可見的屬性
8：同理創建一個班級的實體（需要特別注意的是，點擊完右邊功能的按鈕后需要點擊鼠標指針狀態的按鈕或者右擊鼠標即可，不然很容易亂操作，這點注意一下就可以了），然后使用Relationship（關系）這個按鈕可以連接學生和班級之間的關系，發生一對多（班級對學生）或者多對一（學生對班級）的關系。如圖所示

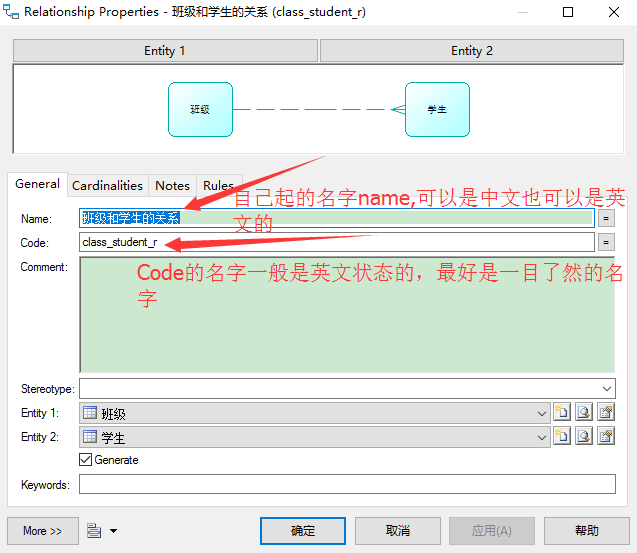

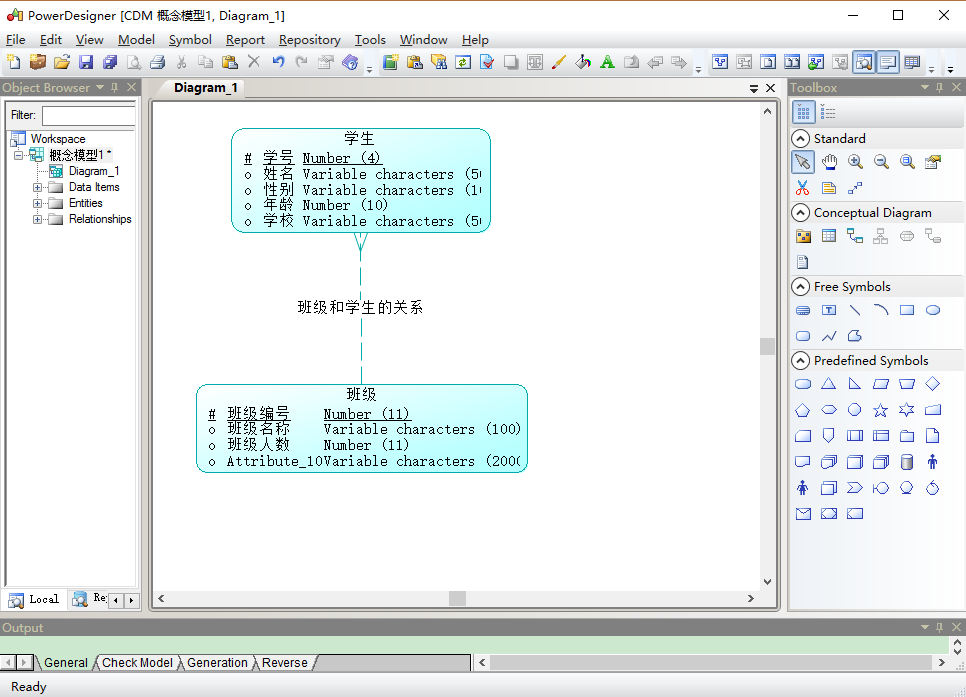

（需要注意的是點擊Relationship這個按鈕，就把班級和學生聯系起來了，就是一條線，然后雙擊這條線進行編輯，在General這塊起name和code）

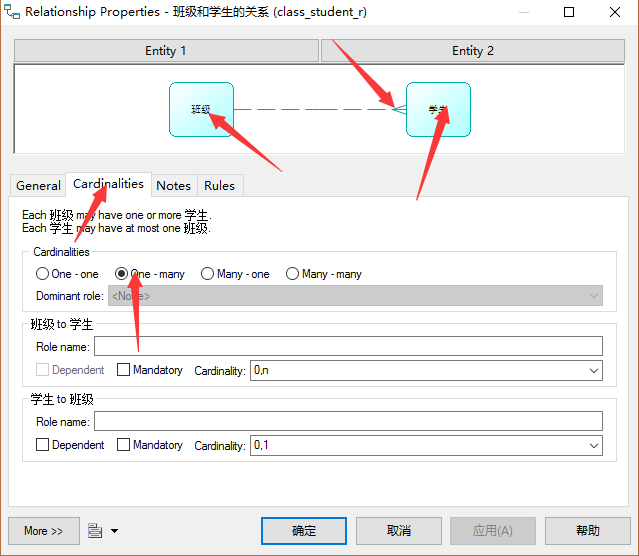

（上面的name和code起好后就可以在Cardinalities這塊查看班級和學生的關系，可以看到班級的一端是一條線，學生的一端是三條，代表班級對學生是一對多的關系即one對many的關系，點擊應用，然后確定即可）
9：一對多和多對一練習完還有多對多的練習，如下圖操作所示（當你操作幾遍之后發現自己已經非常熟練的使用此工具，是不是感覺棒棒噠），老師實體和上面介紹的一樣，自己將name，data type等等修改成自己需要的即可，滿足項目開發需求即可。（comment是解釋說明，自己可以寫相關的介紹和說明）
（多對多需要注意的時自己可以手動點擊按鈕將關系調整稱為多對多的關系many對many的關系，然后點擊應用和確定即可）
綜上即可完成最簡單的學生，班級，教師這種概念數據模型的設計，需要考慮數據的類型和主標識碼，是否為空。關系是一對一還是一對多還是多對多的關系，自己需要先規劃好再設計，然后就ok了
上面是概念數據模型，下面介紹一下物理數據模型，以后經常使用的就是物理數據模型
1：打開PowerDesigner，然后點擊File-->New Model然后選擇如下圖所示的物理數據模型
（物理數據模型的名字自己起，然后選擇自己所使用的數據庫即可）
(創建好主頁面如圖所示，但是右邊的按鈕和概念模型略有差別，物理模型最常用的三個是table(表)，view（視圖），reference(關系))；

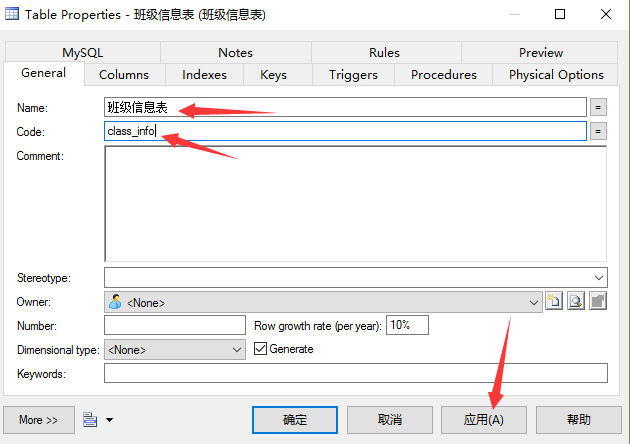

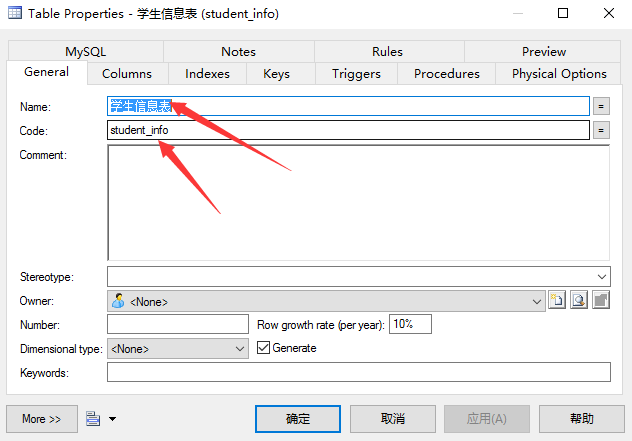

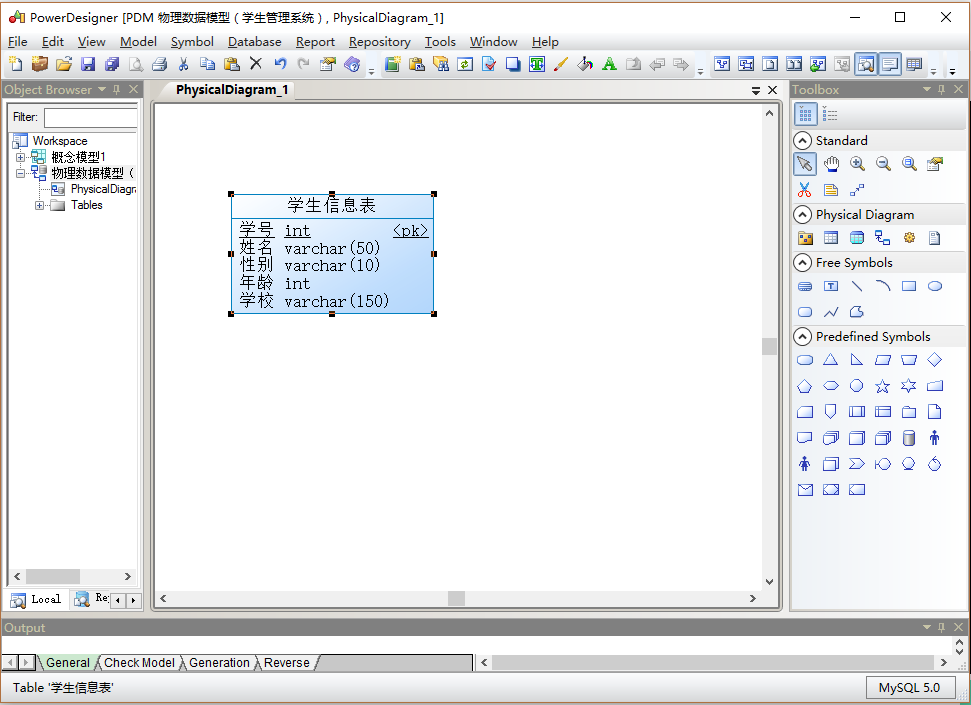

（鼠標先點擊右邊table這個按鈕然后在新建的物理模型點一下，即可新建一個表，然后雙擊新建如下圖所示，在General的name和code填上自己需要的，點擊應用即可），如下圖：

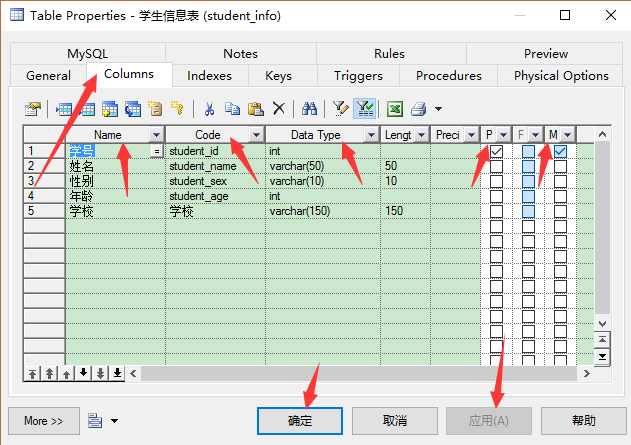

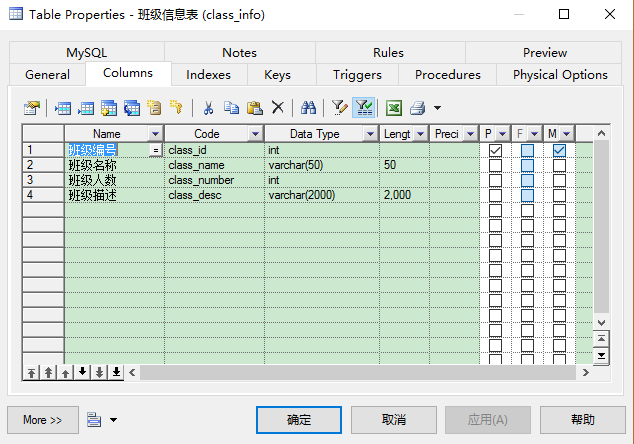

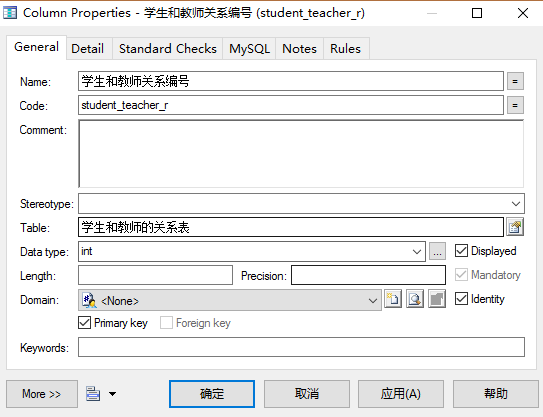

（然后點擊Columns,如下圖設置，灰常簡單，需要注意的就是P（primary主鍵） , F （foreign key外鍵） , M（mandatory強制性的，代表不可為空） 這三個，多看幾遍理解其意思。）

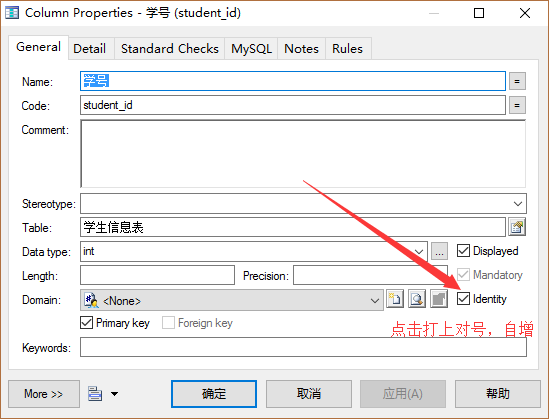

（在此設置學號的自增（MYSQL里面的自增是這個AUTO_INCREMENT），班級編號同理，不作多啰嗦！）
（在下面的這個點上對號即可，就設置好了自增）

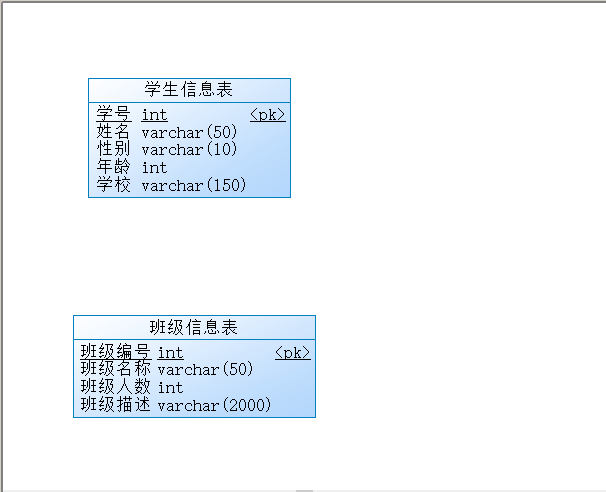

（全部完成后如下圖所示。）
（班級物理模型同理如下圖所示創建即可）
（完成后如下圖所示）
上面的設置好如上圖所示，然后下面是關鍵的地方，點擊右邊按鈕Reference這個按鈕，因為是班級對學生是一對多的，所以鼠標從學生拉到班級如下圖所示，學生表將發生變化，學生表里面增加了一行，這行是班級表的主鍵作為學生表的外鍵，將班級表和學生表聯系起來。（仔細觀察即可看到區別。）

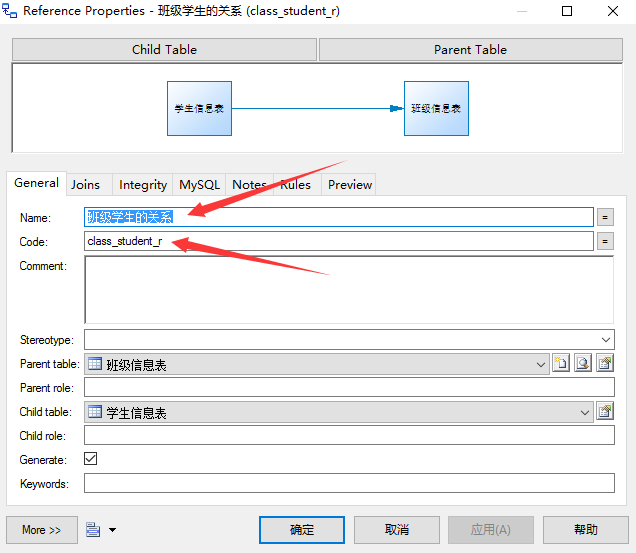

（做完上面的操作，就可以雙擊中間的一條線，顯示如下圖，修改name和code即可）
(但是需要注意的是，修改完畢后顯示的結果卻如下圖所示，并沒有辦法直接像概念模型那樣，修改過后顯示在中間的那條線上面，讀者自己明白即可，自己也可以使用其他按鈕自行添加注釋也可。如Text這個按鈕也可以添加，方便閱讀)
（學習了多對一或者一對多的關系，接下來學習多對對的關系，同理自己建好老師表，這里不在敘述，記得老師編號自增，建好如下圖所示）

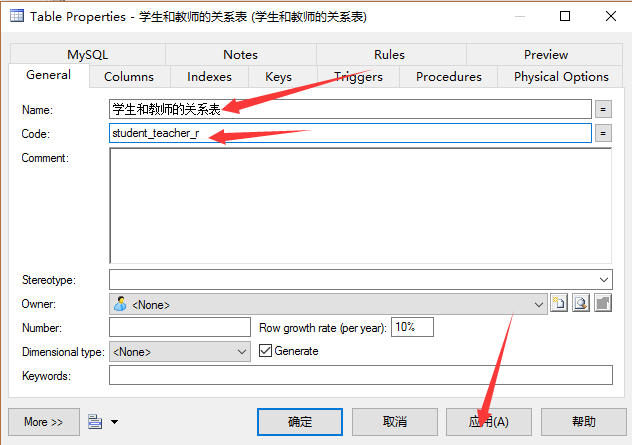

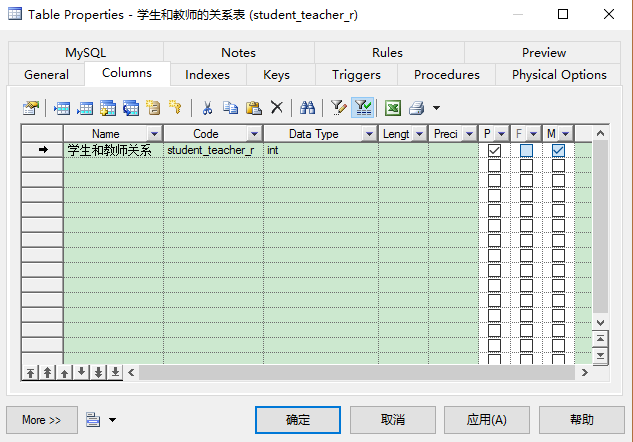

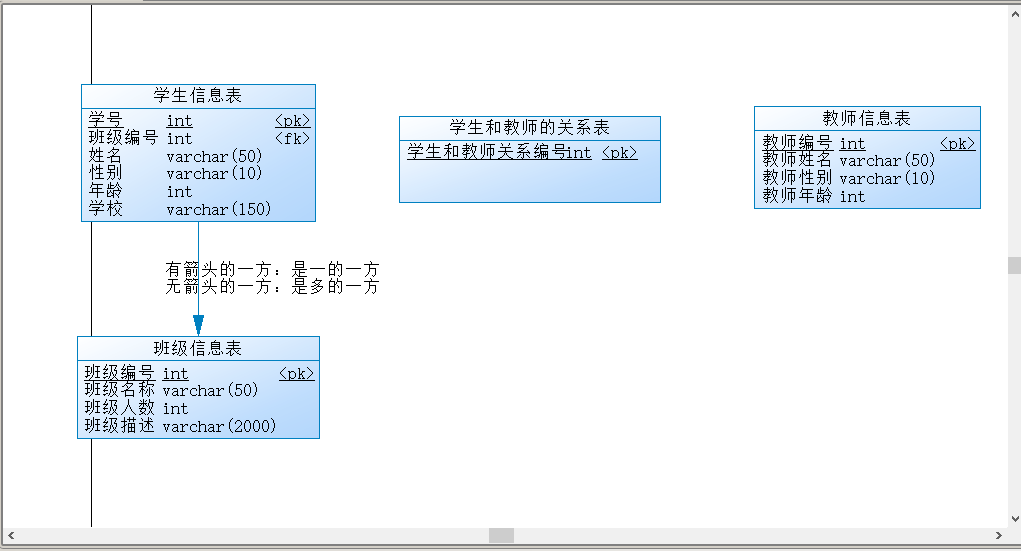

（下面是多對多關系的關鍵，由于物理模型多對多的關系需要一個中間表來連接，如下圖，只設置一個字段，主鍵，自增）

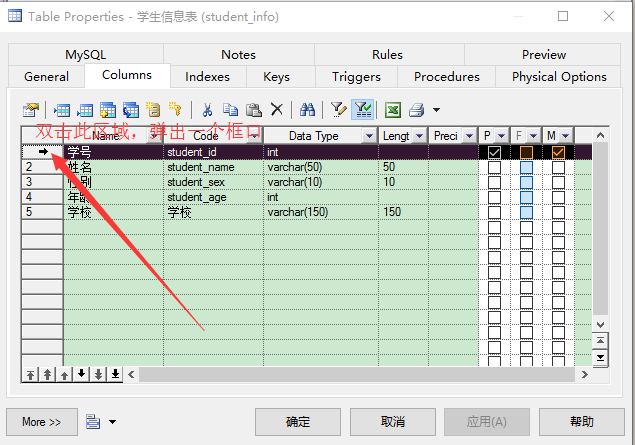

（點擊應用，然后設置Columns，只添加一個字段）
（這是設置字段遞增，前面已經敘述過好幾次）

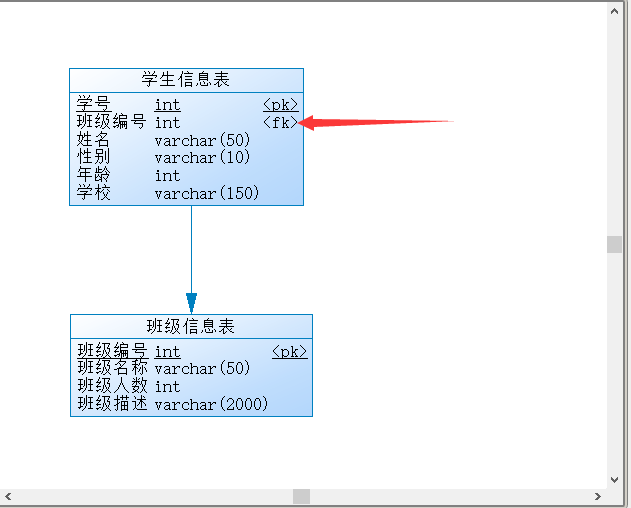

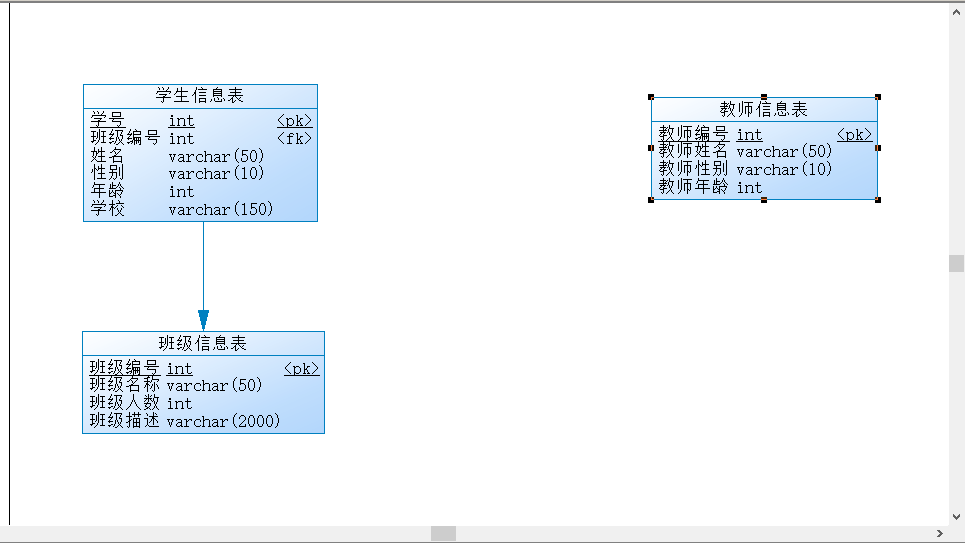

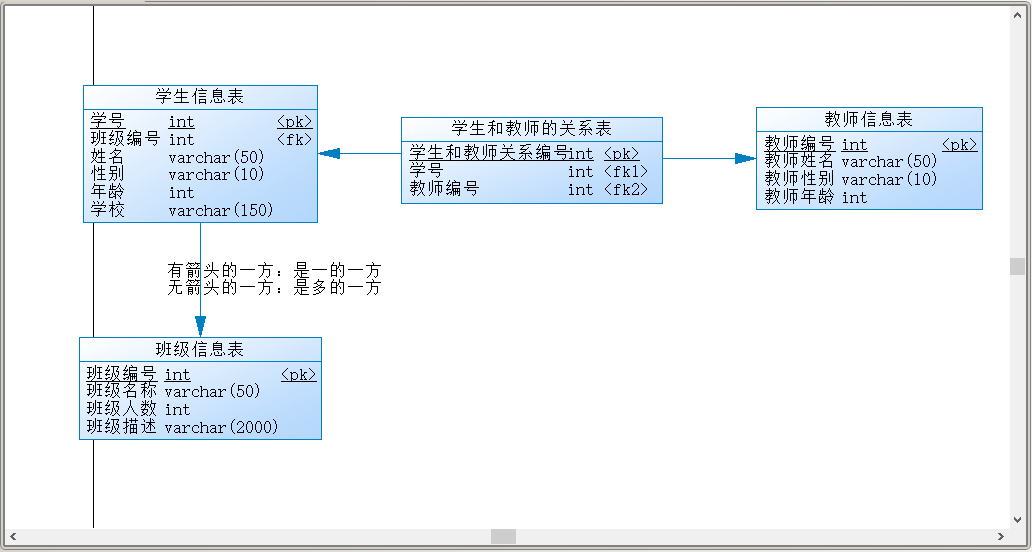

（設置好后如下圖所示）（需要注意的是有箭頭的一方是一，無箭頭的一方是多，即一對多的多對一的關系需要搞清楚，學生也可以有很多老師，老師也可以有很多學生，所以學生和老師都可以是主體，即男/女豬腳）；
（可以看到添加關系以后學生和教師的關系表前后發生的變化）
（詳細的知識或者和數據庫相關的請自行腦補，這里直介紹如何很好的使用PowerDesigner這個工具）
下面將介紹概念模型轉為物理模型和物理模型轉換為概念模型

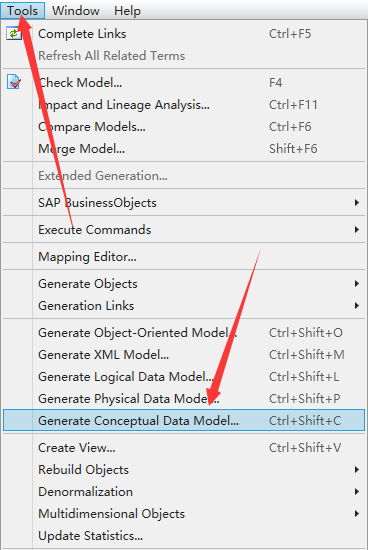

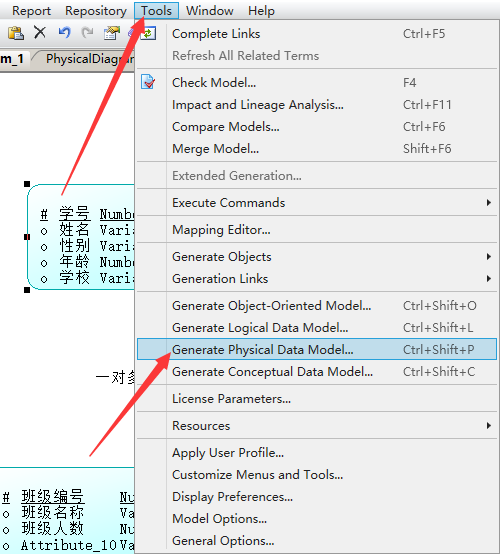

1：如下圖所示先打開概念模型圖，然后點擊Tool,如下圖所示

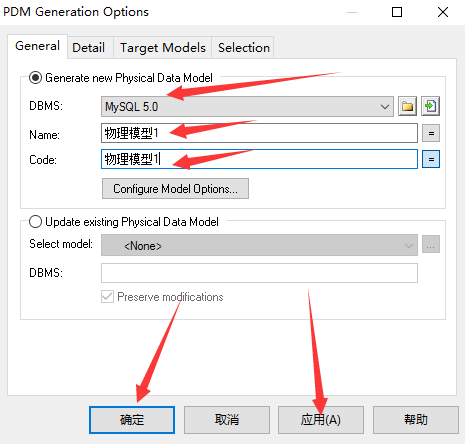

（點開的頁面如下所示，name和code我已經從概念模型1改成物理模型1了）

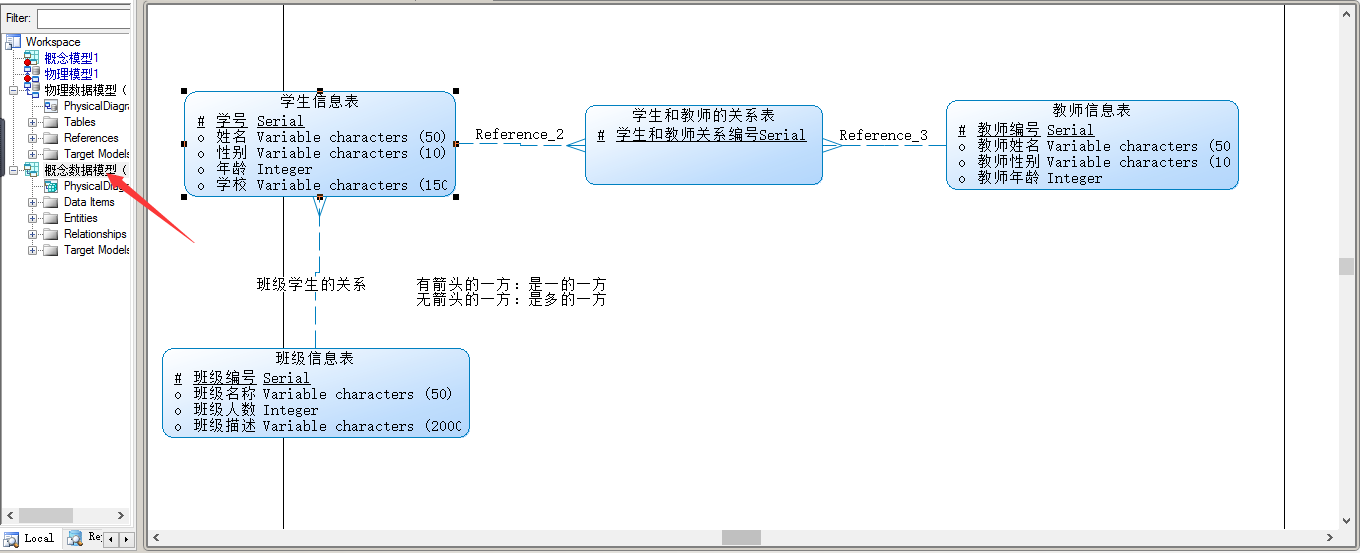

(完成后如下圖所示，將自行打開修改的物理模型，需要注意的是這些表的數據類型已經自行改變了，而且中間表出現兩個主鍵，即雙主鍵，）
（在這里腦補一下，由于我點來點去竟然把右側的ToolBox點擊沒了，這里說一下，就是在view菜單的下面ToolBox，點擊打開即可）
（由于我正在使用著電腦就自動關機了，我也是醉了，重新打開PowerDesigner如下圖，自己右擊open即可。）
1：上面介紹了概念模型轉物理模型，下面介紹一下物理模型轉概念模型（如下圖點擊操作即可）

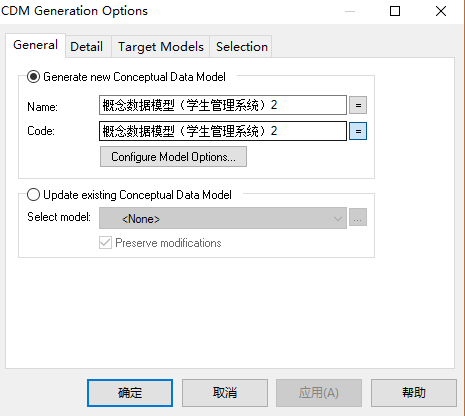

（然后出現如下圖所示界面，然后將物理修改為概念 ，點擊應用確和認即可）
（點擊確認后將自行打開如下圖所示的頁面，自己觀察有何變化，如果轉換為oracle的，數據類型會發生變化，比如Varchar2等等）；

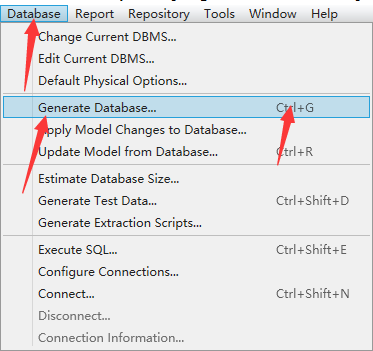

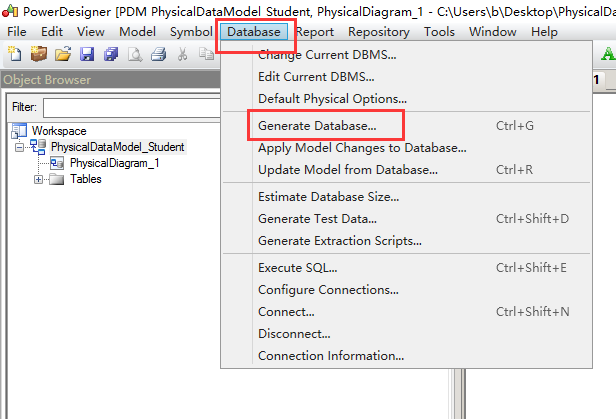

1：下面介紹一下物理模型導出SQL語句（點擊Database按鈕的Generate Database或者按ctrl+G）

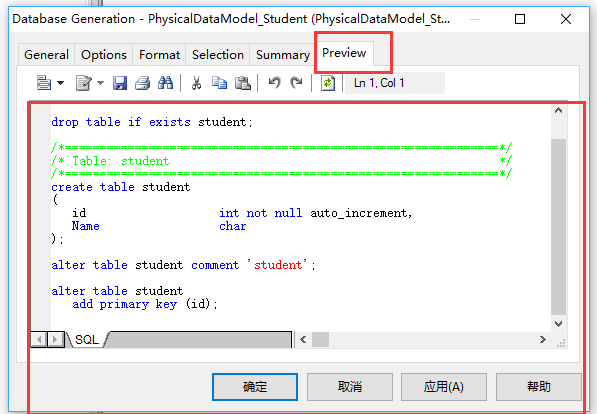

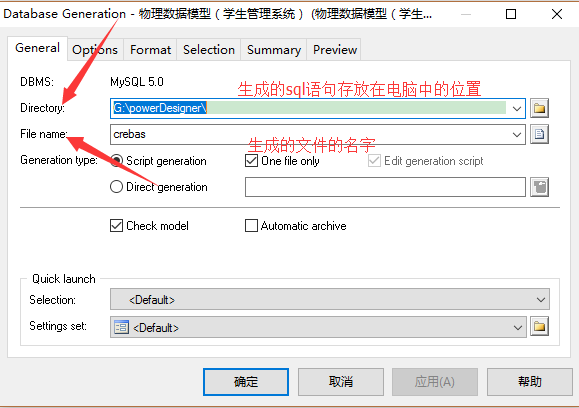

(打開之后如圖所示，修改好存在sql語句的位置和生成文件的名稱即可)

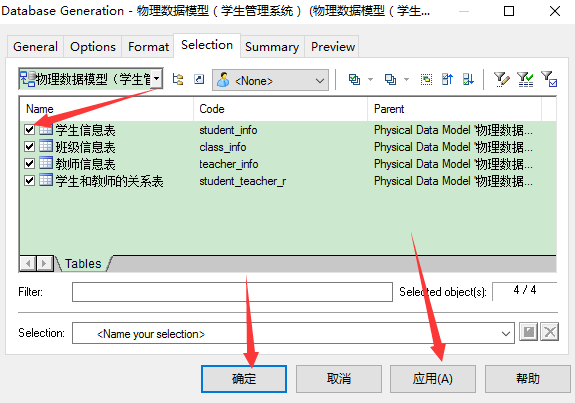

（在Selection中選擇需要導出的表，然后點擊應用和確認即可）

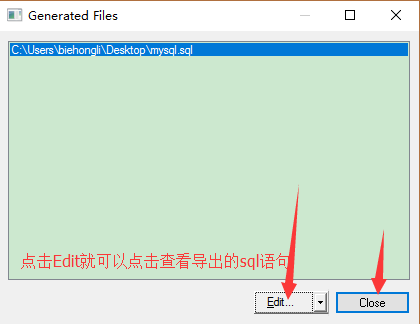

（完成以后出現如下圖所示，可以點擊Edit或者close按鈕）
（自此，就完成了導出sql語句，就可以到自己指定的位置查看導出的sql語句了；）

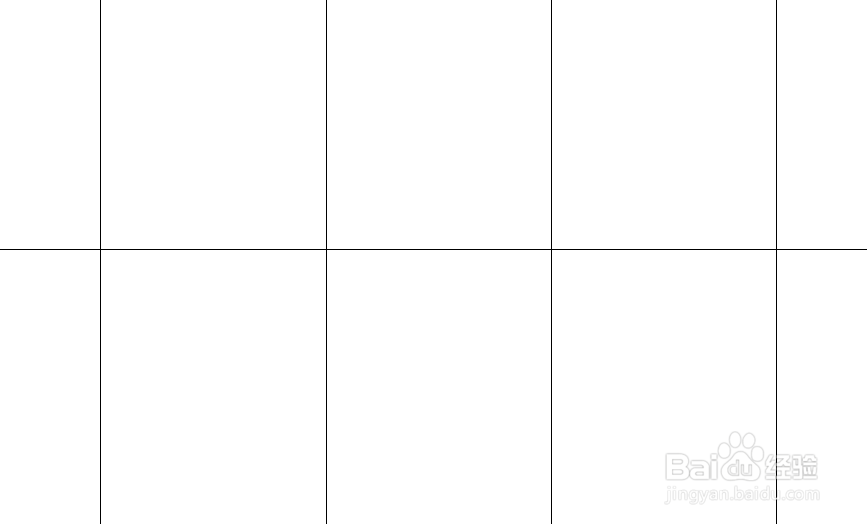

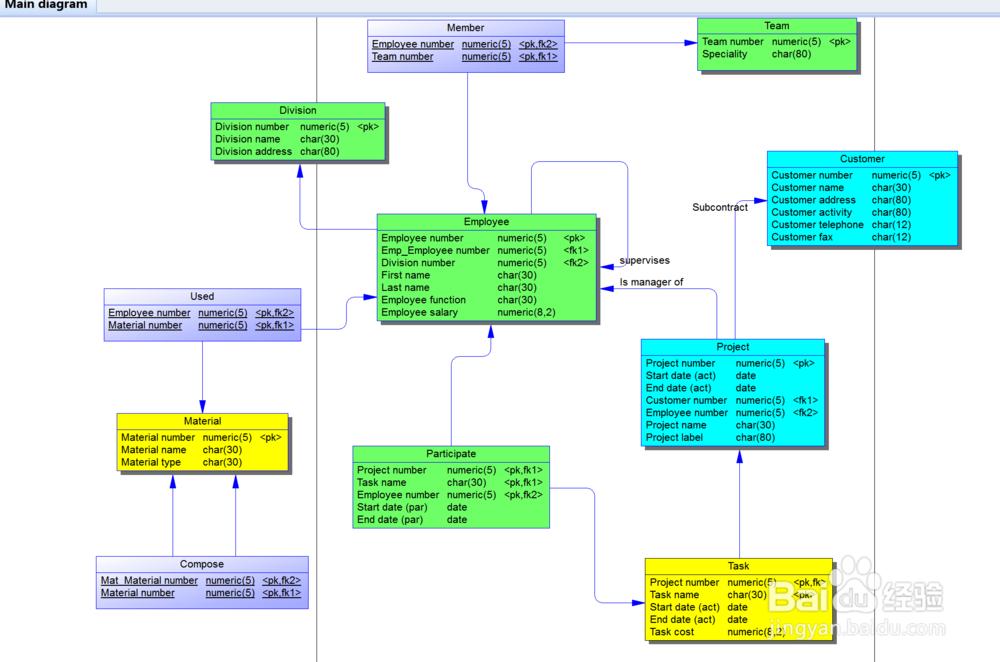

存在網格線的時候效果如下

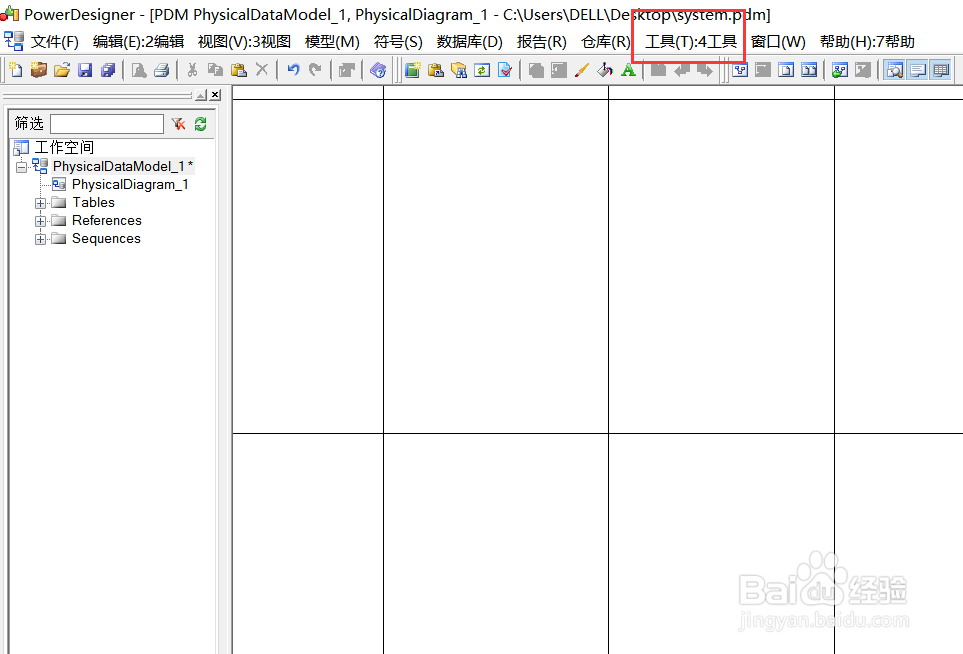

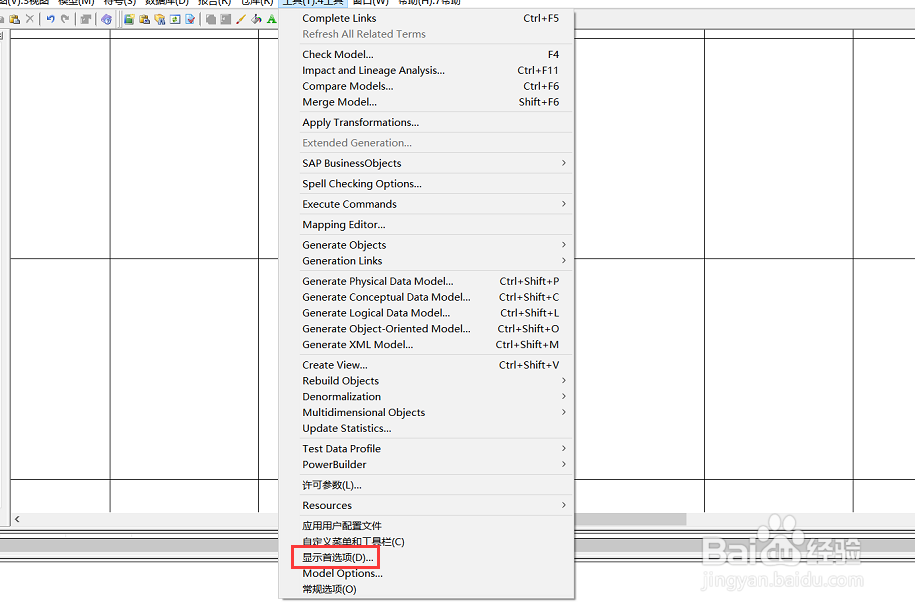

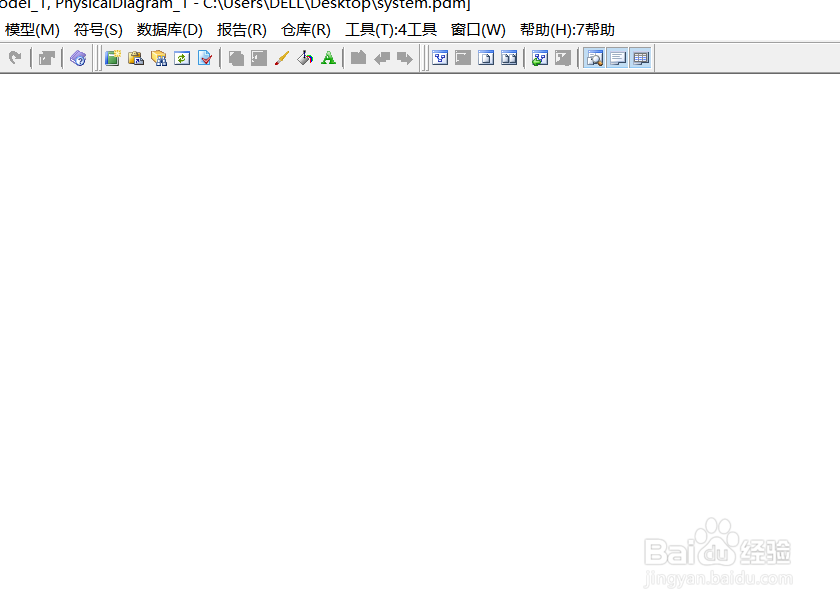

點擊工具欄工具

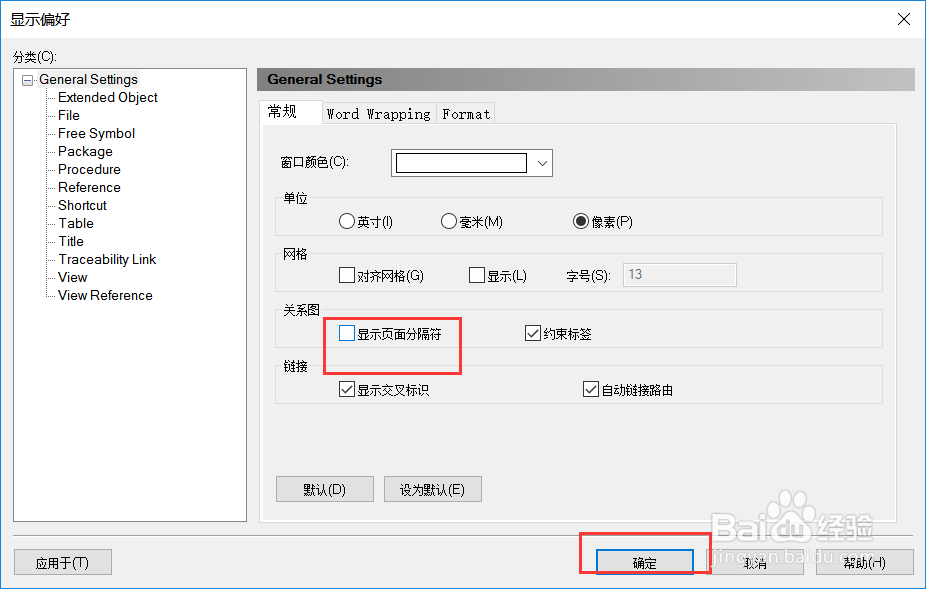

選擇首選項（Display Preferces）

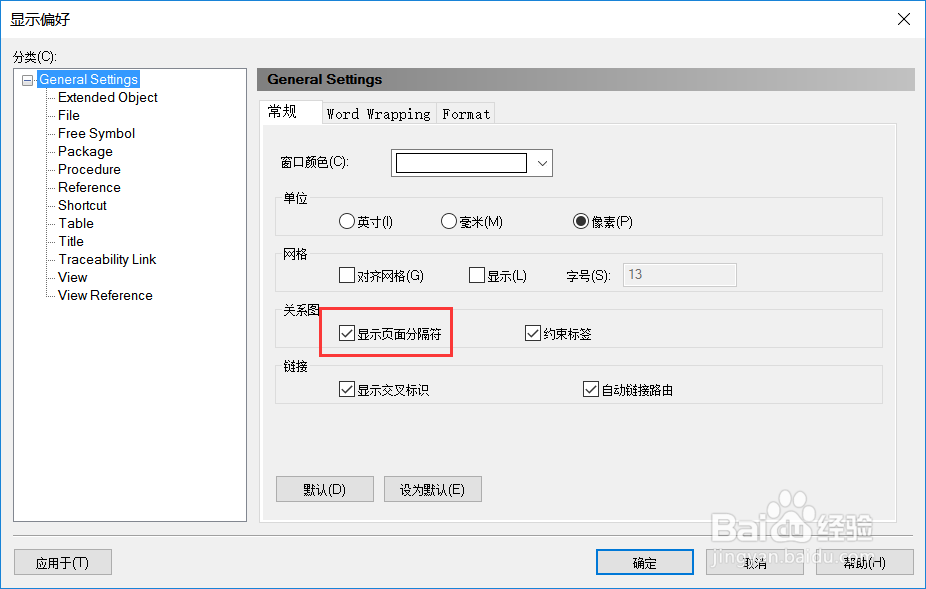

可看到顯示頁面分隔符（show page demiliter）是勾選狀態
取消勾選，并點擊確定
設置成功后效果如下
PowerDesigner如何把建好的表導入到數據庫中，并且把注釋也導入進去？
數據庫其實和sqlserver差不多，以16.5版本為例

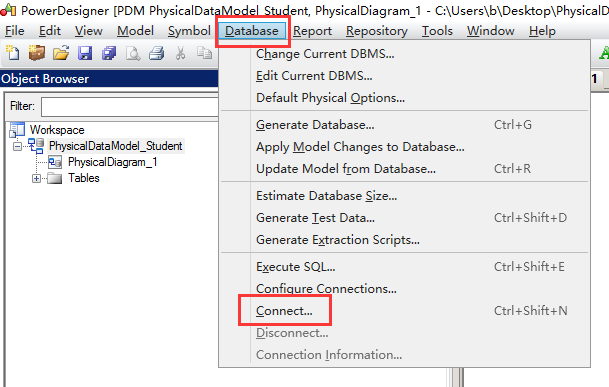

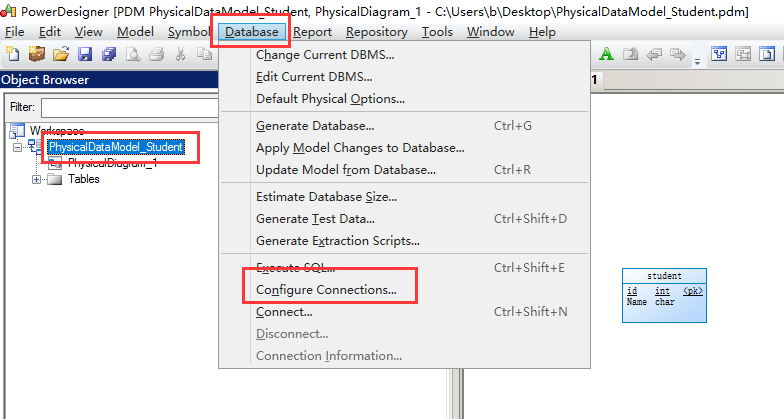

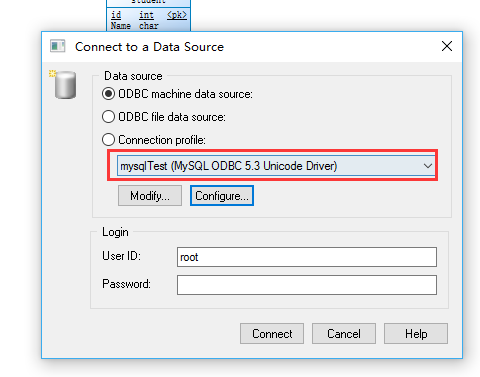

1.選中一個PDM項目，DataBase->Configure Connections.

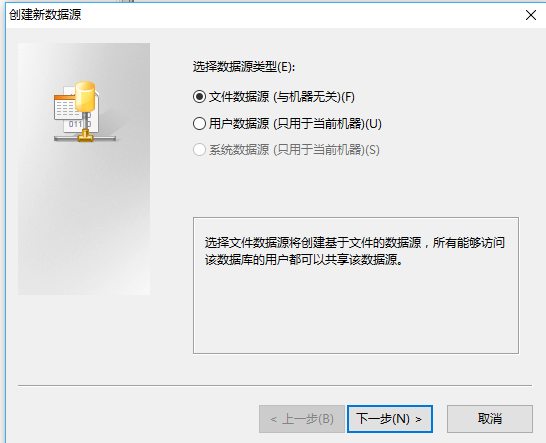

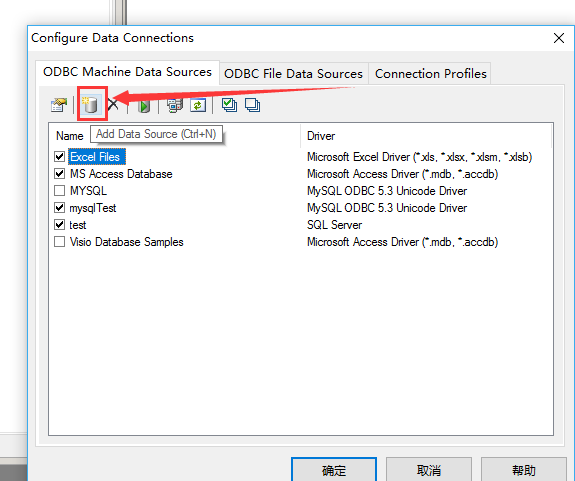

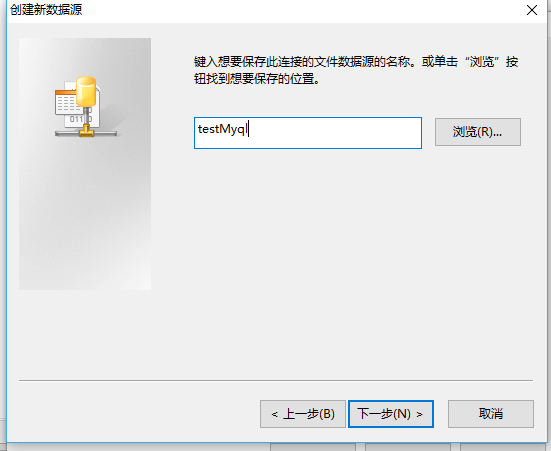

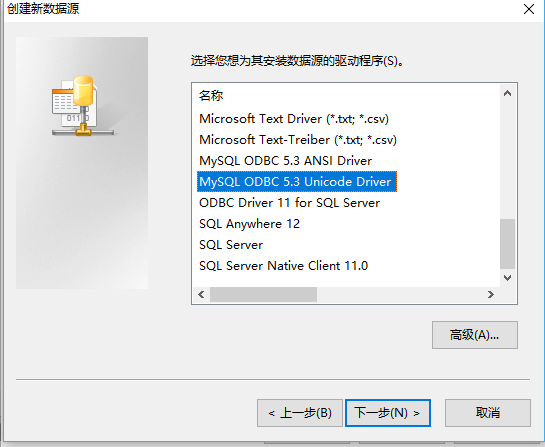

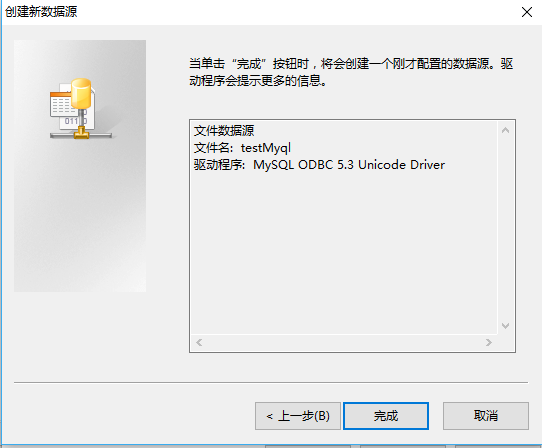

2.點擊圈住的紅色部分，Add Data Source
3.
4.
5.
6.
7.

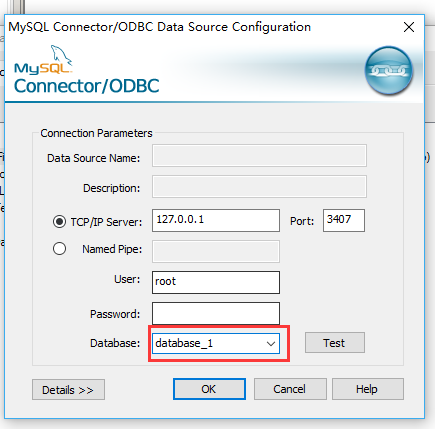

注意：這個地方的Database是數據庫中自己建的目標數據庫的名字（用于導入表的數據庫，16.5版本不會自動創建，12.5版本會自動創建）。
8.

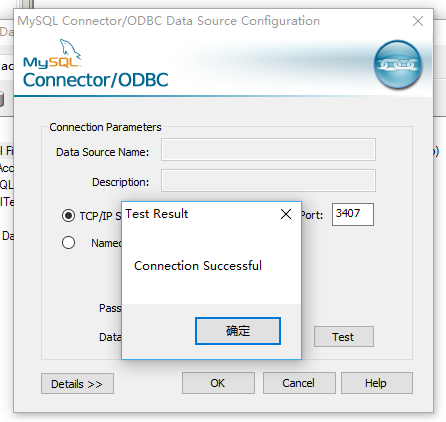

出現"Connection Successful"，說明已經配置好數據庫了。
9.
10.
11.
12.接下來我們要生成數據庫
13.選擇剛才配置好要連接的數據庫。

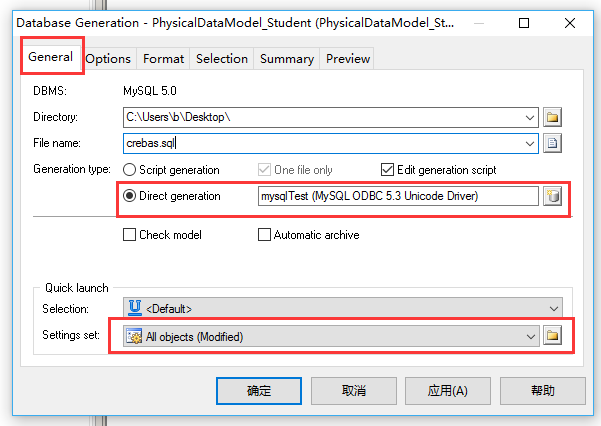

在這里介紹下：
Generation type：
第一個是：生成sql腳本的時候勾選
第二個是：導入數據庫中的時候勾選。

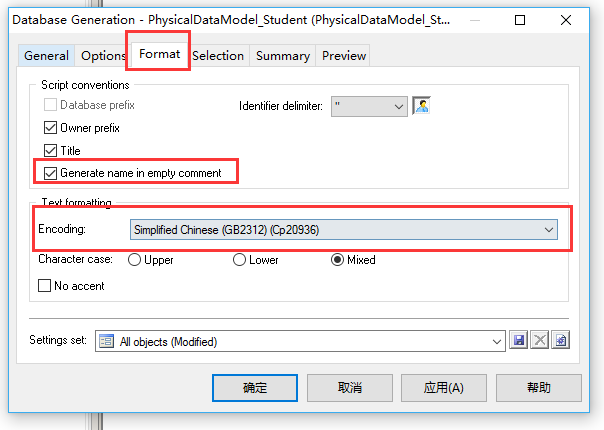

14.Generate Name in Empty Comment，

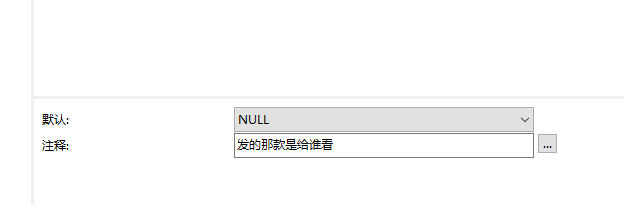

勾選后mysql數據庫中就有注釋了（如果設計時沒有寫Comment，就用Name替代）

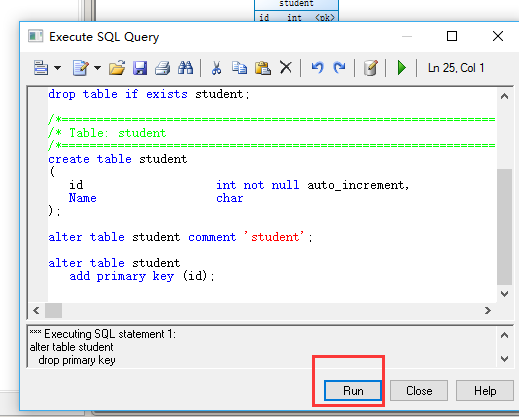

15.這就是準備創建數據庫表的sql語句，在這里瀏覽。
16.點擊“確定”按鈕：
17.

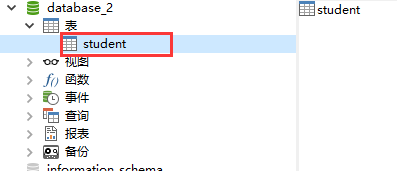

18.打開表查看，注釋也導入進來了
以上就是導入數據庫的所有操作步驟。
PowerDesigner如何將消失的工具欄顯示出來？

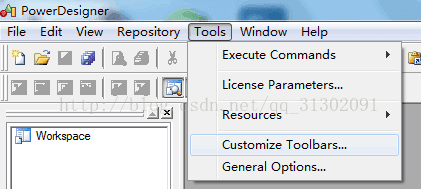

（1）Tools 菜單下選擇“Customize Toolbars
（2）在彈出窗口中選中Palette，并點擊【Close】關閉窗口
此時，我們就可以看到工具欄了。
PowerDesigner如何在模型文件中搜索表名？
打開PowerDesigner物理數據模型文件，以打開Project.pdm文件為例進行說明。
如果模型中的表名太多，通過肉眼去找到指定的表名（如Project表）會很困難
在鍵盤上按下CTRL+F組合鍵打開搜索對話框，在Name或Code中輸入要查找的表名，如Project，輸入完成后點擊【Find Now】
執行搜索后在搜索結果界面可以看到查找到的所有符合條件的條目，在Object Type欄我們可以看到找到了類型為Tabel的記錄。

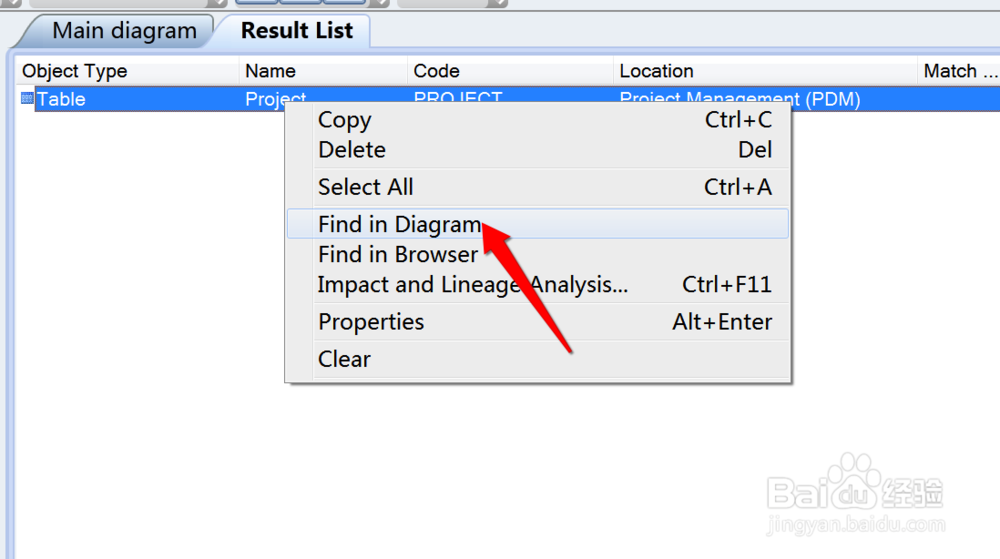

選中上面的記錄，右擊鼠標選擇【Find in Diagram】便可以在模型中定位到此條目的位置

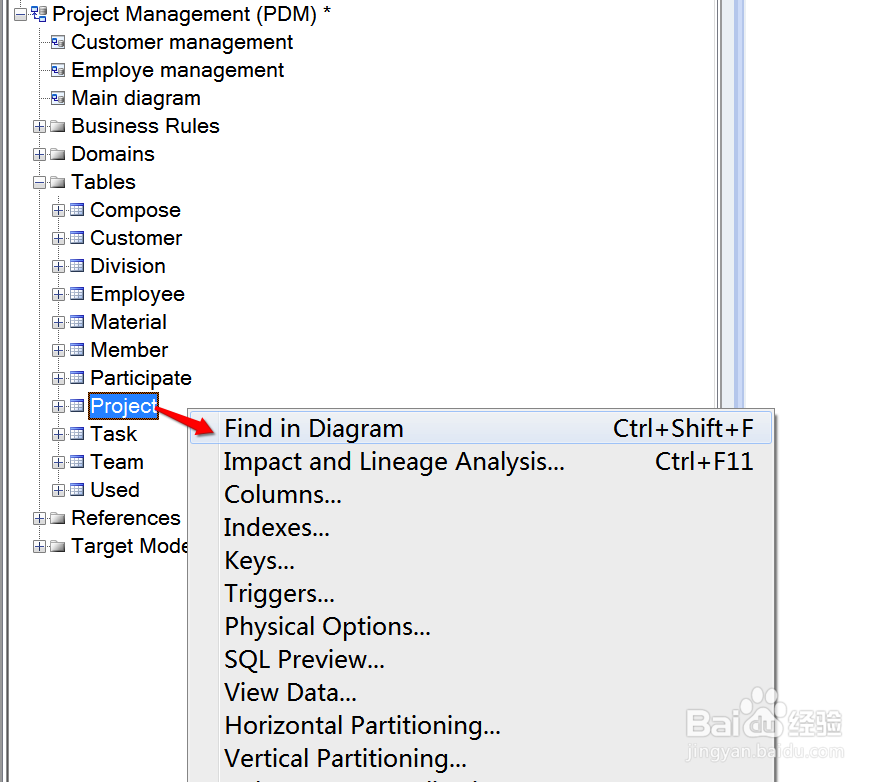

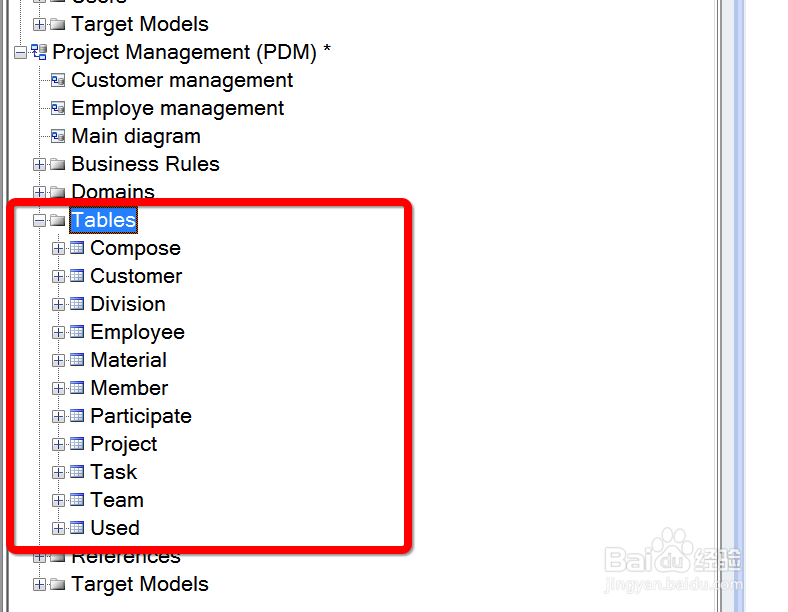

此外，還有一種簡簡單單的方法可以快速找到指定表名：在PowerDesigner左側導航欄中將模型的Tables選項展開，找到指定的表名后直接選擇【Find in Diagram】定位其在模型中的位置。
【軟件功能】
DataArchitect這是一個強大的數據庫設計工具，使用DataArchitect可利用實體-關系圖為一個信息系統創建"概念數據模型"-CDM(ConceptualDataModel)。并且可根據CDM產生基于某一特定數據庫管理系統的"物理數據模型"-PDM(PhysicalDataModel)。還可優化PDM，產生為特定DBMS創建數據庫的SQL語句并可以文件形式存儲以便在其他時刻運行這些SQL語句創建數據庫。另外，DataArchitect還可根據已存在的數據庫反向生成PDM、CDM及創建數據庫的SQL腳本。
ProcessAnalyst
這部分用于創建功能模型和數據流圖，創建“處理層次關系”。
AppModeler
為客戶/服務器應用程序創建應用模型。
ODBCAdministrator
此部分用來管理系統的各種數據源。
【安裝教程】
1.運行 PowerDesigner安裝包：2.運行安裝包后出現下圖并選擇紅圈中的Next> ：
3.點擊 Next> 后出現如下界面：
PS：紅圈1選擇安裝的地區，這里選擇的是 Hong Kong(中國香港)
紅圈2選擇I AGREE(我同意)條約
點擊紅圈3的Next> (下一步)
4.點擊 Next> 后出現如下界面：
PS：紅圈1是選擇安裝的路徑，這里選擇安裝在了D盤下
點擊紅圈2的 Next> (下一步)

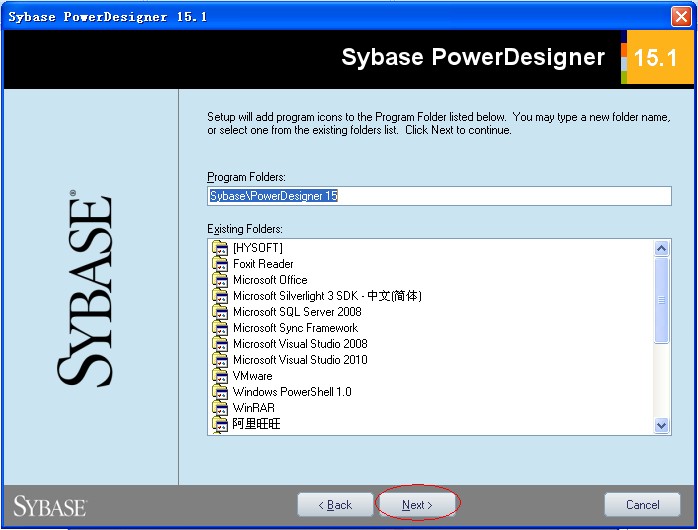

5.點擊 Next> 后出現如下界面：
PS：選擇需要安裝的組件，我這里選擇的系統默認的組件。
單擊紅圈中的 Next> (下一步)
6.點擊 Next> 后出現如下界面：
PS：選擇需要安裝的用戶配置文件，這里我選擇了全部安裝
單擊紅圈中的 Next> (下一步)，，從這里開始后就可以一直點擊下一步。直接依次上圖

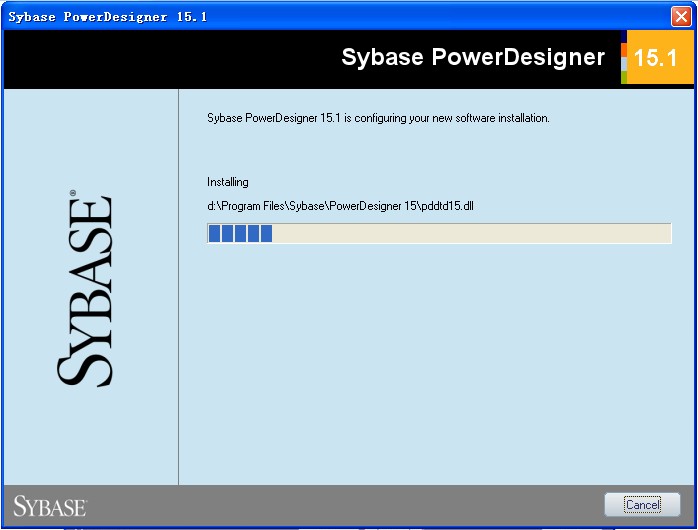

PS：等待安裝完成。很快便安裝好了。
PS：完成安裝，點擊紅圈中的 Finish 退出安裝。
【破解教程】
1.找到下載的破解文件并復制2.找到軟件的安裝路徑，例如我的是D盤下的powerdesign文件夾
3.將復制的破解補丁文件粘貼到改目錄，會提示是否替換，替換就行
4.啟動軟件，沒有提示激活或輸入...的表示激活成功
【漢化教程】
1.查看軟件版本2.漢化注意事項：此漢化包針對版本16.5.0.3982做的漢化（漢化包來自網友提供），請確認好自己的版本
3.全選漢化文件夾下的所有文件
4.復制到安裝目錄，和激活一樣
5.重啟軟件，漢化完成
【使用教程】
PowerDesigner軟件創建數據庫教程1：入門級使用PowerDesigner軟件創建數據庫（直接上圖怎么創建，其他的概念知識可自行學習）
我的PowerDesigner版本是16.5的，如若版本不一樣，請自行參考學習即可。（打開軟件即是此頁面，可選擇Create Model,也可以選擇Do Not Show page Again,自行在打開軟件后創建也可以！完全看個人的喜好，在此我在后面的學習中不在顯示此頁面。）
2：首先創建概念數據模型，如圖所示（后面介紹一些比如物理數據模型等等，由于此軟件全部是英文的，所以作為一個chinese不是很懂的，耐心的多使用幾次就好了。）
請自行腦補
概念模型(CDM Conceptual Data Model)
物理模型（PDM,Physical Data Model）
面向?qū)ο蟮哪Ｐ停∣OM Objcet Oriented Model）
業務模型（BPM Business Process Model）
3:點擊上面的ok,即可出現下圖左邊的概念模型1,自己起得概念模型的名字，使用最多的就是如圖所示的那兩個Entity(實體),Relationship(關系)
4:選中右邊框中Entity這個功能，即可出現下面這個方框，(需要注意的是書寫name的時候，code自行補全，name可以是英文的也可以是中文的，但是code必須是英文的。)

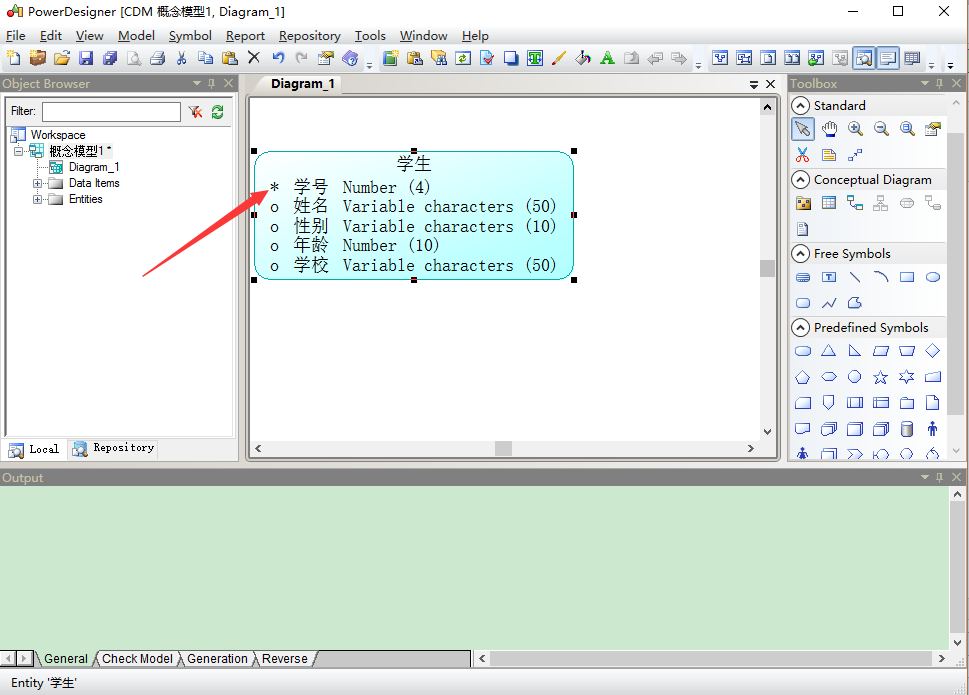

5:General中的name和code填好后，就可以點擊Attributes（屬性）來設置name（名字）,code(在數據庫中的字段名)，Data Type(數據類型) ，length(數據類型的長度)
請自行腦補
Name: 實體名字一般為中文如論壇用戶
Code: 實體代號,一般用英文如XXXUser
Comment:注釋對此實體詳細說明。
Code屬性代號一般用英文UID DataType
Domain域表示屬性取值范圍如可以創建10個字符的地址域
M:Mandatory強制屬性，表示該屬性必填。不能為空
P:Primary Identifer是否是主標識符，表示實體店唯一標識符
D:Displayed顯示出來，默認全部勾選
（在此上圖說明name和code的起名方法）
6：設置的主標識符可以在Identifiers(標識符)這個模塊刪除or添加主標識符。
7：創建好概念數據模型如圖所示，但是創建好的字體很小，讀者可以按著ctrl鍵同時滑動鼠標的可滑動按鈕即可放大縮寫字體，同時也可以看到主標識符有一個*號的標志，同時也顯示出來了，name,Data type和length這些可見的屬性
8：同理創建一個班級的實體（需要特別注意的是，點擊完右邊功能的按鈕后需要點擊鼠標指針狀態的按鈕或者右擊鼠標即可，不然很容易亂操作，這點注意一下就可以了），然后使用Relationship（關系）這個按鈕可以連接學生和班級之間的關系，發生一對多（班級對學生）或者多對一（學生對班級）的關系。如圖所示
（需要注意的是點擊Relationship這個按鈕，就把班級和學生聯系起來了，就是一條線，然后雙擊這條線進行編輯，在General這塊起name和code）

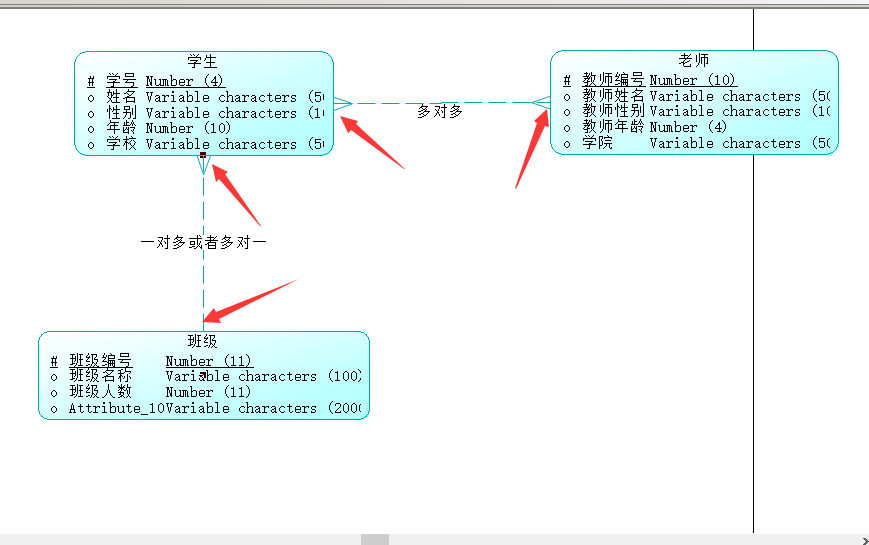

（上面的name和code起好后就可以在Cardinalities這塊查看班級和學生的關系，可以看到班級的一端是一條線，學生的一端是三條，代表班級對學生是一對多的關系即one對many的關系，點擊應用，然后確定即可）
9：一對多和多對一練習完還有多對多的練習，如下圖操作所示（當你操作幾遍之后發現自己已經非常熟練的使用此工具，是不是感覺棒棒噠），老師實體和上面介紹的一樣，自己將name，data type等等修改成自己需要的即可，滿足項目開發需求即可。（comment是解釋說明，自己可以寫相關的介紹和說明）

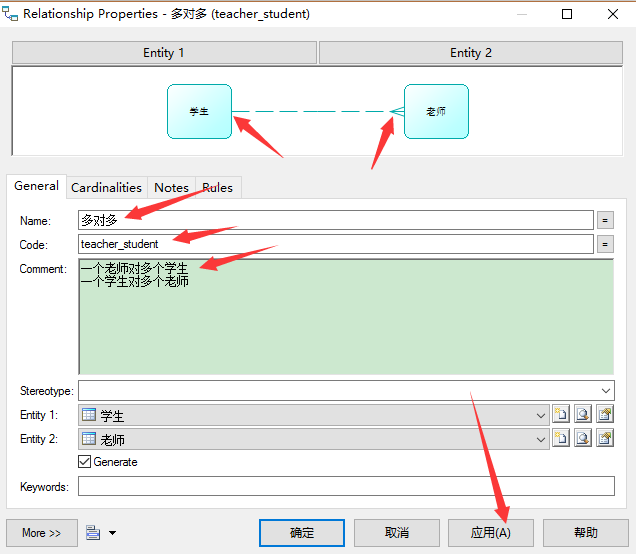

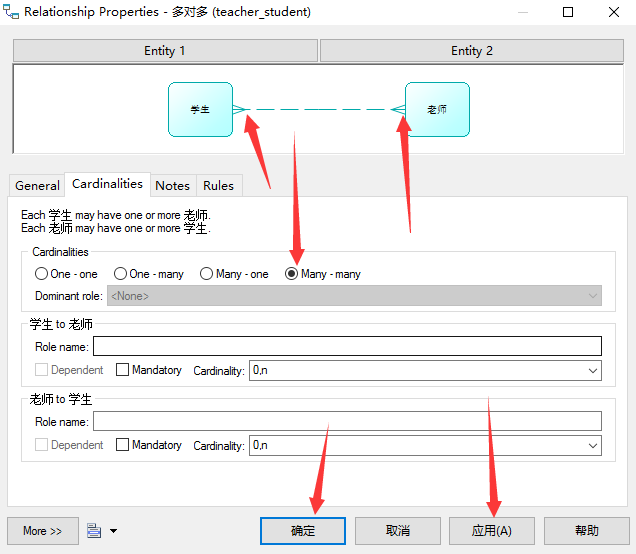

（多對多需要注意的時自己可以手動點擊按鈕將關系調整稱為多對多的關系many對many的關系，然后點擊應用和確定即可）
綜上即可完成最簡單的學生，班級，教師這種概念數據模型的設計，需要考慮數據的類型和主標識碼，是否為空。關系是一對一還是一對多還是多對多的關系，自己需要先規劃好再設計，然后就ok了
上面是概念數據模型，下面介紹一下物理數據模型，以后經常使用的就是物理數據模型
1：打開PowerDesigner，然后點擊File-->New Model然后選擇如下圖所示的物理數據模型
（物理數據模型的名字自己起，然后選擇自己所使用的數據庫即可）
(創建好主頁面如圖所示，但是右邊的按鈕和概念模型略有差別，物理模型最常用的三個是table(表)，view（視圖），reference(關系))；
（鼠標先點擊右邊table這個按鈕然后在新建的物理模型點一下，即可新建一個表，然后雙擊新建如下圖所示，在General的name和code填上自己需要的，點擊應用即可），如下圖：
（然后點擊Columns,如下圖設置，灰常簡單，需要注意的就是P（primary主鍵） , F （foreign key外鍵） , M（mandatory強制性的，代表不可為空） 這三個，多看幾遍理解其意思。）
（在此設置學號的自增（MYSQL里面的自增是這個AUTO_INCREMENT），班級編號同理，不作多啰嗦！）
（在下面的這個點上對號即可，就設置好了自增）
（全部完成后如下圖所示。）
（班級物理模型同理如下圖所示創建即可）
（完成后如下圖所示）
上面的設置好如上圖所示，然后下面是關鍵的地方，點擊右邊按鈕Reference這個按鈕，因為是班級對學生是一對多的，所以鼠標從學生拉到班級如下圖所示，學生表將發生變化，學生表里面增加了一行，這行是班級表的主鍵作為學生表的外鍵，將班級表和學生表聯系起來。（仔細觀察即可看到區別。）
（做完上面的操作，就可以雙擊中間的一條線，顯示如下圖，修改name和code即可）
(但是需要注意的是，修改完畢后顯示的結果卻如下圖所示，并沒有辦法直接像概念模型那樣，修改過后顯示在中間的那條線上面，讀者自己明白即可，自己也可以使用其他按鈕自行添加注釋也可。如Text這個按鈕也可以添加，方便閱讀)
（學習了多對一或者一對多的關系，接下來學習多對對的關系，同理自己建好老師表，這里不在敘述，記得老師編號自增，建好如下圖所示）
（下面是多對多關系的關鍵，由于物理模型多對多的關系需要一個中間表來連接，如下圖，只設置一個字段，主鍵，自增）
（點擊應用，然后設置Columns，只添加一個字段）
（這是設置字段遞增，前面已經敘述過好幾次）
（設置好后如下圖所示）（需要注意的是有箭頭的一方是一，無箭頭的一方是多，即一對多的多對一的關系需要搞清楚，學生也可以有很多老師，老師也可以有很多學生，所以學生和老師都可以是主體，即男/女豬腳）；
（可以看到添加關系以后學生和教師的關系表前后發生的變化）
（詳細的知識或者和數據庫相關的請自行腦補，這里直介紹如何很好的使用PowerDesigner這個工具）
下面將介紹概念模型轉為物理模型和物理模型轉換為概念模型
1：如下圖所示先打開概念模型圖，然后點擊Tool,如下圖所示
（點開的頁面如下所示，name和code我已經從概念模型1改成物理模型1了）
(完成后如下圖所示，將自行打開修改的物理模型，需要注意的是這些表的數據類型已經自行改變了，而且中間表出現兩個主鍵，即雙主鍵，）
（在這里腦補一下，由于我點來點去竟然把右側的ToolBox點擊沒了，這里說一下，就是在view菜單的下面ToolBox，點擊打開即可）
（由于我正在使用著電腦就自動關機了，我也是醉了，重新打開PowerDesigner如下圖，自己右擊open即可。）
1：上面介紹了概念模型轉物理模型，下面介紹一下物理模型轉概念模型（如下圖點擊操作即可）
（然后出現如下圖所示界面，然后將物理修改為概念 ，點擊應用確和認即可）
（點擊確認后將自行打開如下圖所示的頁面，自己觀察有何變化，如果轉換為oracle的，數據類型會發生變化，比如Varchar2等等）；
1：下面介紹一下物理模型導出SQL語句（點擊Database按鈕的Generate Database或者按ctrl+G）
(打開之后如圖所示，修改好存在sql語句的位置和生成文件的名稱即可)
（在Selection中選擇需要導出的表，然后點擊應用和確認即可）
（完成以后出現如下圖所示，可以點擊Edit或者close按鈕）
（自此，就完成了導出sql語句，就可以到自己指定的位置查看導出的sql語句了；）
【常見問題】
PowerDesigner如何去掉背景中的黑色網格線？存在網格線的時候效果如下
點擊工具欄工具
選擇首選項（Display Preferces）
可看到顯示頁面分隔符（show page demiliter）是勾選狀態
取消勾選，并點擊確定
設置成功后效果如下
PowerDesigner如何把建好的表導入到數據庫中，并且把注釋也導入進去？
數據庫其實和sqlserver差不多，以16.5版本為例
1.選中一個PDM項目，DataBase->Configure Connections.
2.點擊圈住的紅色部分，Add Data Source
3.
4.
5.
6.
7.
注意：這個地方的Database是數據庫中自己建的目標數據庫的名字（用于導入表的數據庫，16.5版本不會自動創建，12.5版本會自動創建）。
8.
出現"Connection Successful"，說明已經配置好數據庫了。
9.
10.
11.
12.接下來我們要生成數據庫
13.選擇剛才配置好要連接的數據庫。
在這里介紹下：
Generation type：
第一個是：生成sql腳本的時候勾選
第二個是：導入數據庫中的時候勾選。
14.Generate Name in Empty Comment，
勾選后mysql數據庫中就有注釋了（如果設計時沒有寫Comment，就用Name替代）
15.這就是準備創建數據庫表的sql語句，在這里瀏覽。
16.點擊“確定”按鈕：
17.
18.打開表查看，注釋也導入進來了
以上就是導入數據庫的所有操作步驟。
PowerDesigner如何將消失的工具欄顯示出來？
（1）Tools 菜單下選擇“Customize Toolbars
（2）在彈出窗口中選中Palette，并點擊【Close】關閉窗口
此時，我們就可以看到工具欄了。
PowerDesigner如何在模型文件中搜索表名？
打開PowerDesigner物理數據模型文件，以打開Project.pdm文件為例進行說明。
如果模型中的表名太多，通過肉眼去找到指定的表名（如Project表）會很困難
在鍵盤上按下CTRL+F組合鍵打開搜索對話框，在Name或Code中輸入要查找的表名，如Project，輸入完成后點擊【Find Now】
執行搜索后在搜索結果界面可以看到查找到的所有符合條件的條目，在Object Type欄我們可以看到找到了類型為Tabel的記錄。

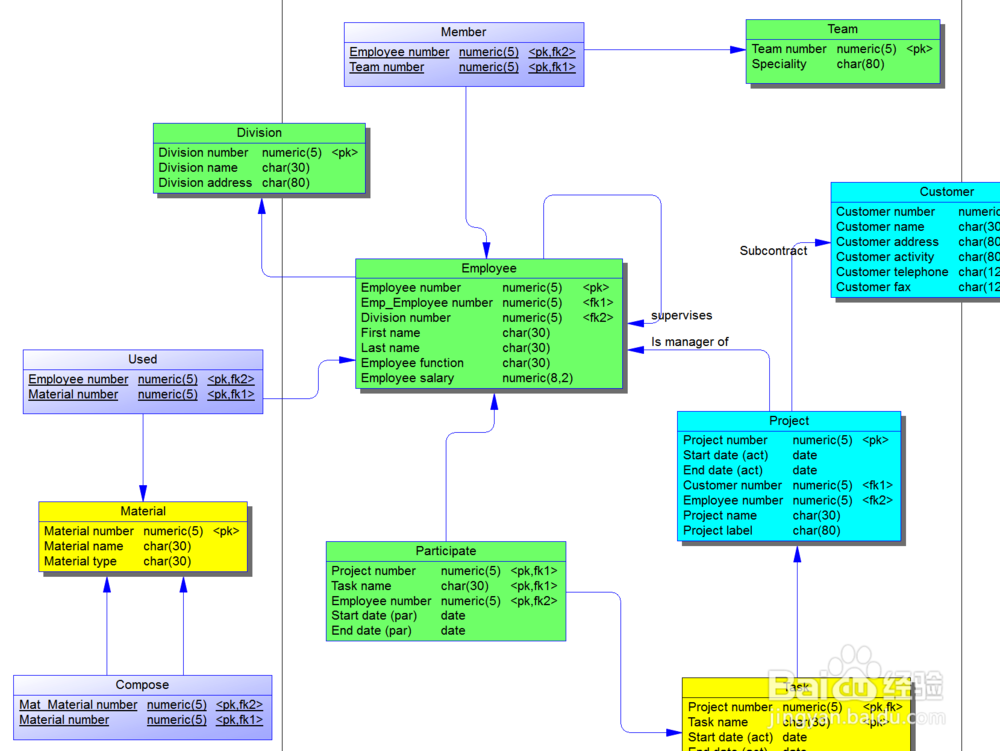

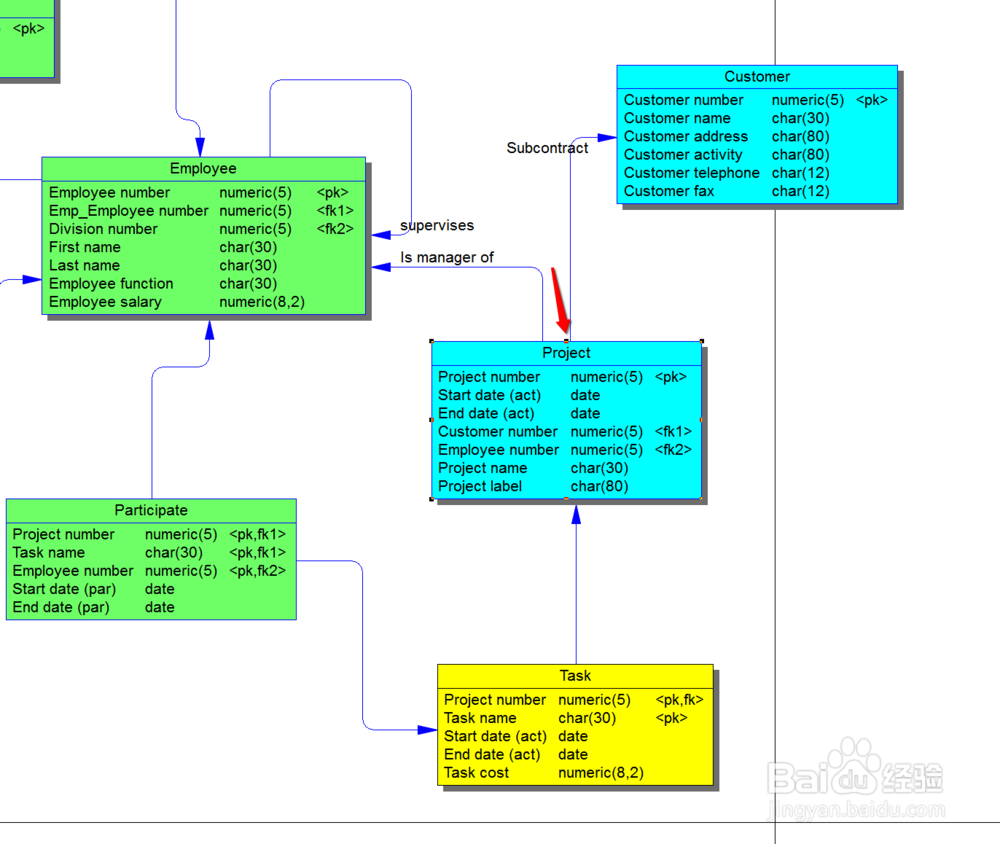

選中上面的記錄，右擊鼠標選擇【Find in Diagram】便可以在模型中定位到此條目的位置
此外，還有一種簡簡單單的方法可以快速找到指定表名：在PowerDesigner左側導航欄中將模型的Tables選項展開，找到指定的表名后直接選擇【Find in Diagram】定位其在模型中的位置。
