【基本介紹】
surfer12是一款非常專業的三維立體圖制作軟件，主要用于進行地質繪圖，通過這款軟件可以幫助用戶輕松制作各種類型的三維立體圖，包括基面圖、數據點位圖、分類數據圖、等值線圖、線框圖、地形地貌圖、趨勢圖、矢量圖以及三維表面圖等圖形，結合其強大的繪圖功能金額插值功能，可以幫助你輕松處理XYZ數據，非常適合文學家，工程師，地質學家，考古學家，地理學家等專業人士使用。除此之外，軟件還提供11種數據網格化方法，幾乎支持目前所有主流的數據統計計算方法，還支持各種流行圖形圖像文件格式的輸入輸出接口以及各大GIS軟件文件格式的輸入輸出接口，對于文件和數據的交流與交換非常有幫助，可以大大提高工作效率。surfer12新版本采用全新的的腳本編輯引擎，大大增強了軟件的自動化功能，新增“流域圖”創建功能，現在可自動計算和顯示網格文件中的流域和水系，還可以用彩色的流域圖顯示排水系統、河流系統和水體，顯示集水區域和流域。增強了插值功能，即使你的數據是不等間距的，依然可以用它作圖等，還有更多功能，等你下載之后慢慢體驗。【軟件亮點】
1.等高線的繪制。2.在等高線圖上加背景地圖。
3.圖件白化。
4.數據文件統計功能。
5.粘貼和分類粘貼子圖。
6.生成向量圖。
7.圖形輸出。
8.用函數直接作圖、標注文字、畫簡單的圖形等。
【軟件特點】
1、創建流域圖流域圖自動計算和顯示網格文件中的流域和水系，用彩色的流域圖顯示排水系統、河流系統和水體，顯示集水區域和流域。
2、特征屬性
組織和標注數據前所未有的簡便。軟件支持所有的對象的屬性，例如導入 SHP 文件會同時導入 DBF 文件內的特征屬性。你可以用屬性標注特征、編輯屬性數據、導出特征屬性等。
3、文本編輯器
使用文本編輯器節省文本格式化時間，輸入復雜文本字符串、下標、上標、公式易如反掌。
4、自動創建剖面
自動剖面工具以可視化方式快速切出 Z 值的剖面，在地圖上調整剖面線立刻就反映在剖面上。
5、高級邊界編輯
只要你需要，隨手就能創建邊界。 新版本的邊界編輯工具使你能夠高效地編輯邊界：閉合多段線簡化對象，斷開多段線反之；組合多個多邊形為一個復合多邊形，使其具有相同的組和填充屬性（在白化多個外部區域時特別有用）；分割復合多邊形以便單獨編輯每個區域。
6、測量距離和面積
使用新的測量工具，可以輕松測量長度和面積，測量結果可復制供其他地方使用。
7、增強的網格節點編輯器
有史以來最強大的網格節點編輯器！放大、縮小、縮放時顯示 Z 值、光標追蹤、位置高亮、與地圖聯動等。
8、表面圖有更多精度選擇
現在可以利用現代顯卡的高級戰力了。表面圖精度已經超出 1024（你懂得），高達 4096 像素。趕快讓你的表面圖高清起來啊。
9、分類張貼圖有更多分類
分類數從30增加到200
10、國際化字體支持
支持國際字體和字符，任何語言，中文、俄文、希臘文、希伯來文、阿拉伯文都毫無障礙。地圖的任何一個角落頭都支持國際字符，例如繪制的文本、坐標標題等。
11、地圖參考
再也不用擔心忘記圖層使用的坐標系統。
12、設置符號線條顏色
千呼萬喚中出來，終于，符號的填充和線條顏色可以分別設置了。
13、鎖定對象
Grapher 一樣，鎖定對象的位置，防止你手賤不小心移動了。
14、文本數據轉為數字
還在擔心 Surfer 不能讀取數據？還在滿世界檢查數據是否被不小心設置為文本格式？ 現在它工作表現在可以直接將文本數據轉為數字了。
【圖形規格】
--Contour Maps 可做等高線圖,結果可輸出成3D DXF--3D Wireframe Maps 可做三維網格圖
--3D Surface Maps 可做三維表面圖
--Post Maps 可做三維張貼圖文字標注
--Shaded Relief Maps 可做陰影圖,具有相片質量.
--Image Maps 可做影像圖, 可以做細膩的色階處理
--Vector Maps 可做向量圖,
--Base Maps 可輸入底圖以便搭配3D圖型
--Overlap Maps 可將圖型重疊
--Overlap Maps 可將地面影像圖與3D Surface重疊
--Gridding 可選擇多種方格化功能
--Output 圖型輸出可選CGM、DXF、BMP、GIF、EPS、HPGL等
--Worksheet 數據輸入可用Lotus、Excel、ASCII
--Text 文字可用上下標、數學符號、線型符號、顏色都可定義
--可以和Grapher搭配,將剖面結果輸出成Grapher之XY圖形
【安裝教程】

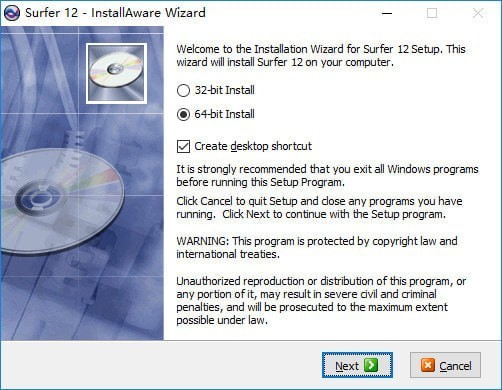

軟件下載并解壓之后，雙擊“exe”格式文件進入安裝界面。點擊“Next”按鈕進入下一步。
選擇理解并同意許可協議選項，然后點擊“Next”按鈕進入下一步。
選擇好安裝目錄，然后點擊“Next”按鈕進入下一步。
保留默認設置，點擊“Next”按鈕進入下一步。
軟件正在安裝中，一般幾分鐘就可以安裝完成。

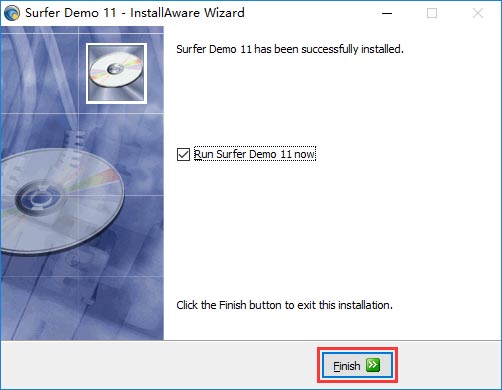

安裝完成之后，點擊“Finish”按鈕結束安裝。
【漢化破解】
軟件啟動之后，默認是英文界面。將漢化文件目錄中的所有文件復制到安裝目錄中覆蓋替換原文件。
然后將補丁文件夾中的兩個文件復制到安裝目錄中覆蓋替換原文件。
最后再次啟動軟件時，可以看到軟件已漢化并破解成功。
【使用教程】
surfer等值線畫法首先打開你的surfer,然后選擇“網格”-》“數據”

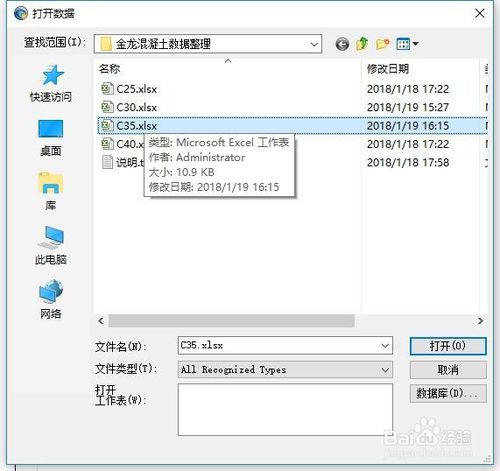

在選擇你已經做好的數據的匯總表，必須要是三維的
選擇數據的x,y,z軸
然后回執等值線，在圖形-》新建-》等值線圖然后進入
選擇剛才保存的數據，一般在你的源文件同目錄
最后生成一張等值線圖，清晰的給出了數據的分析
注意事項：注意數據必須是三維的，且不能為空
如何用Surfer做現狀場地分析
打開CAD地形，使用湘源提取高程點
通過查找最高點，檢查高程點是否有問題，將有問題的高程點修改或者刪除
將高程點，導出excel表，打開excel表查看結果
打開surfer，grid--data導入excel表
設置數據列信息，調整數據欄，生成gird數據
點擊等值線圖標，導入gird數據
將生成的等值線圖進行調整，一張高程分析圖就出來了
點擊相應的圖標可以生成坡向分析圖
坡度分析圖
三維分析圖等等
【使用技巧】
如何在surfer的等值線圖中插入相應的輪廓線圖？關于surfer在畫等值線圖方面的步驟相信大家應該都會了。那么現在有一個問題就是:假如我想在一幅已經畫好的等值線圖上面添加一幅在同一坐標系下的輪廓線圖,那么該怎么辦呢?
一、首先,我們需要建立一個bna文件,也就是surfer中的邊界文件。邊界文件是用于存儲封閉線、曲線、和點的ASCII格式的文件。用于生成規則或不規則的邊界線,其擴展名為bna。其要求的數據格式如下:
其中,
1、主名稱是邊界對象的主ID名稱,主要用于與外部鏈接;
2、次名稱是邊界對象的次要ID名稱,為可選項;
3、類型/長度值是一個整數,用于表明邊界對象的類型(區、線、點)和坐標點對數。
類型/長度值>2:表明邊界是一個封閉區,數值為該區上控制點的數量;
類型/長度值=2:表明邊界是一個橢圓,其后的第一對坐標描述了橢圓的圓心,第二對數據分別描述橢圓的長半徑和短半徑。如果短半徑為0,則邊界對象為一個圓。
類型/長度值<-1:表明邊界是曲線,數值為該曲線上控制點的數量;
類型/長度值=1:表明是一個點,其后僅為1對坐標。
注意:在指定區域的控制點坐標時,終點坐標必須與起點坐標重合,即(X1,Y1)=(Xn,Yn)。

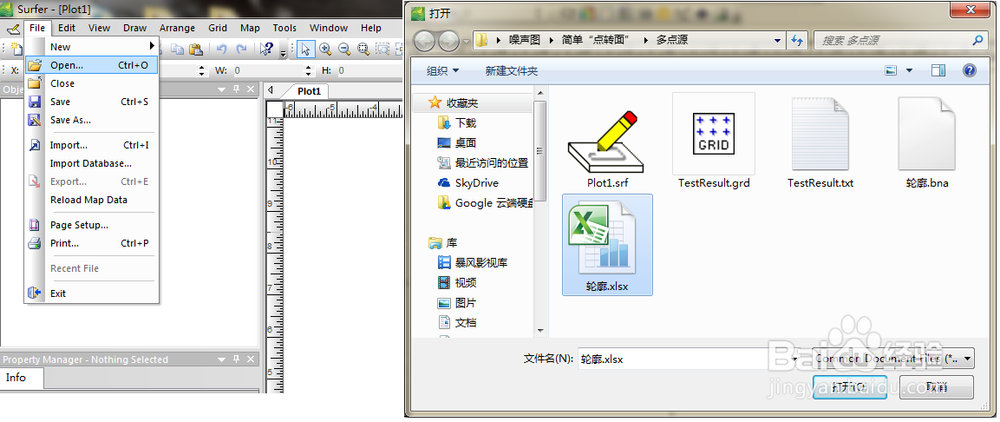

比如說你已經在excel上面建立了符合數據結構的文件,接下來,你就要在surfer上面打開該文件
打開之后就是這樣子:
接下來,就是點擊File->Save As,另存為bna文件,就生成了一個bna文件了
二、接下來就是在等值線圖之上疊加輪廓線圖了
首先,打開你的等值線圖文件，并且選定該圖層
接著,點擊Map->Add->Base Layer
然后再彈出的對話框中打開你剛才創建的bna文件,就大功告成啦!
