rational rose是一款由Rational公司所出品的可視化建模工具，rational rose2007是該軟件其中的一個版本。用戶通過這款軟件可以對需求和系統的體系架構進行可視化，這樣能夠大大緩解用戶的工作壓力。
2.支持多種語言。
3.為團隊開發提供強有力的支持。
4.支持模型的Internet發布。
5.生成使用簡單且定制靈活的文檔。
6.支持關系型數據庫的建模。
2、建立對象模型（表達信息系統內有哪些對象，它們之間是如何協作完成系統功能的）
3、對數據庫進行建模，并可以在對象模型和數據模型之間進行正、逆向工程，相互同步
4、建立構件模型（表達信息系統的物理組成，如有什么文件、進程、線程、分布如何等等）
5、生成目標語言的框架代碼，如VB、JAVA、DELPHI等。
選擇第二個，Desktop installation from CD image，下一步
點擊 next
建議關閉其他應用程序及禁用殺毒軟件（我沒有關閉，安裝也未出現問題），點擊 next
點擊接受
選擇安裝路徑，點擊change
設置好之后，點擊OK
可以選擇不需要的插件，則不安裝。點擊 next
點擊 install
等待數分鐘的安裝過程
彈出對話框，是“該安裝必須重啟你的電腦在配置你的IBMRational Rose企業版方才能夠繼續。點擊是(Yes)立即重啟或者點擊否(No)如果你稍后重啟”。這里點擊No即可，沒必要單獨為它而重啟。
至此，安裝完畢。
接下來是注冊信息
下面有四個選項：（根據個人需求選擇）
1）指定一個rational服務器來獲得我的許可
2）導入一個許可文件
3）獲得，返回，或者移動密鑰
4）輸入一個臨時或者評估版本的密鑰
這里選擇第二個

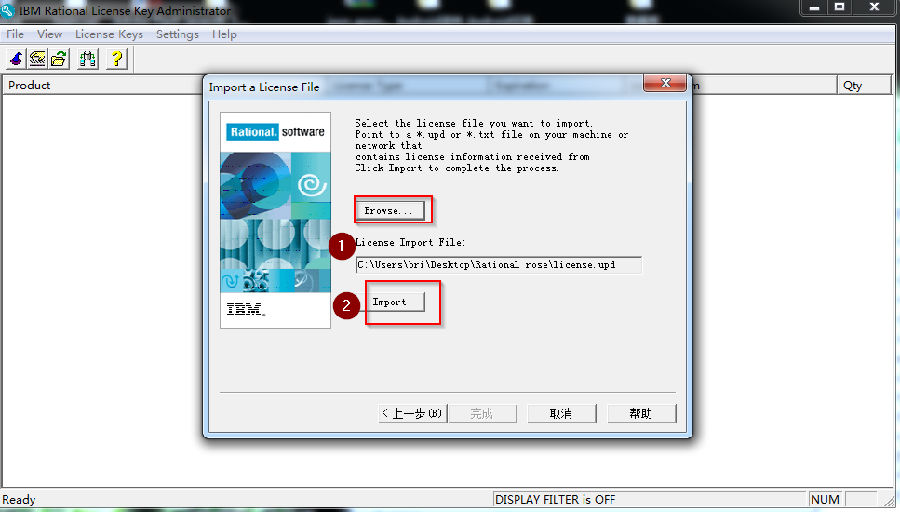

點擊Browse，選擇許可文件路徑
點擊Import
文件導入成功
啟動Rational Rose
選擇IBM Rational Rose Enterprise Edtion
先安裝好Rational rose軟件，安裝好的界面如下：
這里我選擇的j2ee,選完之后界面如下
右鍵點擊Logical View--》new--》Activity Diagram--》然后輸入你的流程名字：
雙擊你的流程圖名，進入視圖進行編輯，這是我們會看到空白的視圖，雙擊其中一個元素就可以進行編輯name等屬性。
下面說明一下左側幾個按鈕的意思：
1.箭頭：選擇
2.abc：文本框
3.note：摘要
4.state：程序狀態
5.activity：活動
6.start state：流程圖開始
7.end state：流程圖結束
8.state transition:流程走線
9.transition self：自我檢測
10.horizontal synchronization：水平同步
11.vertical synchronization：豎直同步
12.decision：決定條件
13.Swimlane:游泳港（另一種視覺效果的流程圖）
下面就可以隨性所欲創建自己想要的流程圖了：
二、創建類圖的方法

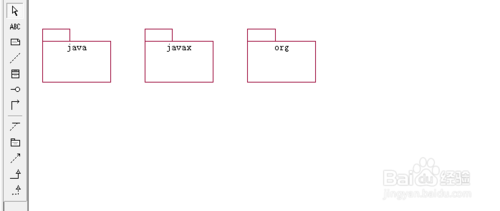

安裝好rational rose 軟件后，選擇j2ee會看到如下是界面，這個界面就是創建類圖的主界面，或者可以通過點擊logicalview的+號，并雙擊其子目錄下的package hierarchy
下面位于中間偏坐豎直放置的工具欄（從上到下）：
1.select tool 選擇工具
2.text box 文本框
3.note 注釋
4.anchor note to item 將注釋綁定到項上
5.class 類圖
6.interface 接口
7.unindirection association 折線箭頭連接
8.association class 類之間的聯系
9.package 包
10.dependency or instantiates 依賴
11.generalization 概括
12.realize 實現
了解每個工具的意思，我們就可以進行類圖的創建，首先點擊類圖按鈕，然后在工作區域點擊，并輸入類名信息，同時在左面就會有相應的項目選擇產生。
下面就可以進行類中的參數進行設置，首先右鍵類圖--》open specification--》在export control上可以設置關鍵字，在document上可以對類圖進行解釋說明。
下面在這個視圖里面點擊attribute選項可以添加類的成員變量，在下面空白區域，右鍵--》insert--》修改變量名稱--》雙擊產生新窗口，在新窗口視圖中同樣可以指定成員變量類型，關鍵字，和變量介紹等
下面可以添加方法，在4步出現的視圖中點擊operations就可以添加方法了，和上面步驟一樣，右鍵--》insert--》修改方法名字--》雙擊產生窗口，在新窗口可以指定返回類型，關鍵字和方法介紹等
這里最直觀的是documentation的組件，當我們在新建任何方法、變量、類圖時都有documentation這個組件，在這里面編輯后會在界面左中部顯示，效果很直觀，也可以選中組件直接在組件里修改documentation。
下面是我建好的一張類圖，供大家參考。
三、創建序列圖的方法
打開Rational rose，我選擇的是J2ee，當然你也可以選擇其他的選項，進入界面后依次選擇--》右鍵Logical View--》new--》sequence diagram，這里我出的界面為ert,但一般以你的項目名或者這個序列圖要完成的事件名稱為準，出現如下界面

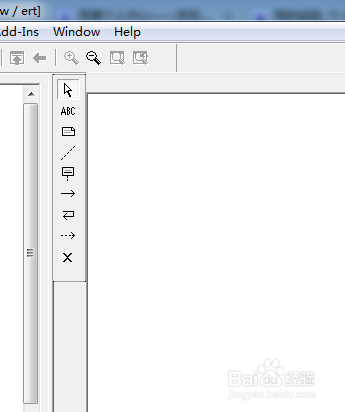

下面就介紹一下具體菜單的作用（按照順序依次向下）：
1.Selection Tool 選擇工具
2.Text Bos 文本框
3.Note 注釋
4.Anchor Note to Item 虛線將注釋同對象或者主教之間連接
5.Object 對象或者是主角
6.Object Message 對象之間傳遞的信息
7.Message to Self 對自己的消息傳遞
8.Return message 返回的消息
9.Destruction Marker 破壞標記
下面在具體演示一下，如何使用，一般來說，會先創建幾個對象，如下圖所示：
選擇工具可以拖動Object的位置大小，以便放入note注釋，對于消息對象只需在兩個對象之間的虛線上拉起來就可，下面我簡單的建了幾個，如圖所示：
創建note對象是需要用Anchor Note to Item指向具體對用的是件，我隨便創建了幾個，note可以指向圖中的任何Item，如下圖所示：
右擊類，選Options->Suppress Attributes/Suppress Operations|
2、Rose如何表示類的約束？
在工具箱中選ABC圖標（Text Box），輸入用大括號括起來的自由文本。
3、Rational rose 2007如何表示抽象類？
打開類規格窗口。選擇Detail頁簽，復選Abstract
4、Rose中接口的三種表示方法
右擊接口，點Options->Steretype Display->None/Label/Decoration/Icon
5、Rational rose 2007如何表示關聯類？
關聯類是關聯和類的結合，在工具箱中選Association Class，連接類和關聯
6、Rose如何表示模板類？
打開類規格窗口，在General頁簽中的Type下拉框中選擇ParameterizeClass
7、Rational rose 2007如何表示嵌套類？
打開類規格窗口，在Nested 頁簽中insert一個類，即新建了一個嵌套類的內部類
8、Rose中如何表示不同的依賴？
在依賴的旁邊加自由文本，在工具箱中選ABC圖標（Text Box），輸入用書名號括起來的自由文本。
9、Rational rose 2007中如何表示類與接口的實現關系？
在工具箱中選Realize，連接類與接口（從類到接口），改變接口的顯示方式。
10、Rose中如何表示雙向關聯？
打開關聯規格窗口，在Role A Detail或Role B Detail中取消對Navigable的選取。
11、Rational rose 2007中如何表示關聯的角色名和多重值？
右擊關聯的一端，點Role name增加角色名；右擊關聯的一端，點Multiplicity->選取值
12、Rose中如何表示聚合和組合關系？
打開關聯規格窗口，在Role A Detail或Role B Detail中只選取Aggregate，即為聚合關系；在Role A Detail或Role B Detail中選取Aggregate和By Value，即為組合關系。
Rose中的組合關系也可以沒有箭頭，打開關聯規格窗口，在Role A Detail或Role B Detail中取消對Navigable的選取
13、Rational rose 2007中如何表示關聯的限定符？
右擊關聯，點New Key/Qualifier
14、Rose中如何畫對象圖？
Rose不支持對象圖，但可以用協作圖表達對象之間的關系
【基本介紹】
rational rose 2007是一款專業的可視化建模工具，用于可視化建模和公司級水平軟件應用的組件構造。rational rose包括了統一建模語言（UML），OOSE，以及OMT。其中統一建模語言（UML）由Rational公司3位世界級面向?qū)ο蠹夹g(shù)專家Grady Booch、Ivar Jacobson、和Jim Rumbaugh通過對早期面向?qū)ο笱芯亢驮O(shè)計方法的進一步擴展而得來的，它為可視化建模軟件奠定了堅實的理論基礎。rational rose 2007有兩個受歡迎的特征就是它的提供反復式發展和來回旅程工程的能力。【官方介紹】
rational rose是Rational公司出品的一種面向?qū)ο蟮慕y(tǒng)一建模語言的可視化建模工具。用于可視化建模和公司級水平軟件應用的組件構造。就像一個戲劇導演設計一個劇本一樣，一個軟件設計師使用rational rose，以演員（數字）、使用拖放式符號的程序表中的有用的案例元素（橢圓）、目標（矩形）和消息/關系（箭頭）設計各種類，來創造（模型）一個應用的框架。當程序表被創建時，rational rose記錄下這個程序表然后以設計師選擇的C++， Visual Basic，Java， Oracle8，CORBA或者數據定義語言（Data Definition Language）來產生代碼。【特色介紹】
1.保證模型和代碼高度一致。2.支持多種語言。
3.為團隊開發提供強有力的支持。
4.支持模型的Internet發布。
5.生成使用簡單且定制靈活的文檔。
6.支持關系型數據庫的建模。
【功能介紹】
1、對業務進行建模（工作流）；2、建立對象模型（表達信息系統內有哪些對象，它們之間是如何協作完成系統功能的）
3、對數據庫進行建模，并可以在對象模型和數據模型之間進行正、逆向工程，相互同步
4、建立構件模型（表達信息系統的物理組成，如有什么文件、進程、線程、分布如何等等）
5、生成目標語言的框架代碼，如VB、JAVA、DELPHI等。
【安裝步驟】
雙擊打開軟件安裝包，選擇下一步選擇第二個，Desktop installation from CD image，下一步
點擊 next
建議關閉其他應用程序及禁用殺毒軟件（我沒有關閉，安裝也未出現問題），點擊 next
點擊接受
選擇安裝路徑，點擊change
設置好之后，點擊OK
可以選擇不需要的插件，則不安裝。點擊 next
點擊 install
等待數分鐘的安裝過程
彈出對話框，是“該安裝必須重啟你的電腦在配置你的IBMRational Rose企業版方才能夠繼續。點擊是(Yes)立即重啟或者點擊否(No)如果你稍后重啟”。這里點擊No即可，沒必要單獨為它而重啟。
至此，安裝完畢。
【注冊方法】
注冊動態鏈接庫接下來是注冊信息
下面有四個選項：（根據個人需求選擇）
1）指定一個rational服務器來獲得我的許可
2）導入一個許可文件
3）獲得，返回，或者移動密鑰
4）輸入一個臨時或者評估版本的密鑰
這里選擇第二個
點擊Browse，選擇許可文件路徑
點擊Import
文件導入成功
啟動Rational Rose
選擇IBM Rational Rose Enterprise Edtion
【使用技巧】
一、創建流程圖的方法先安裝好Rational rose軟件，安裝好的界面如下：
這里我選擇的j2ee,選完之后界面如下
右鍵點擊Logical View--》new--》Activity Diagram--》然后輸入你的流程名字：
雙擊你的流程圖名，進入視圖進行編輯，這是我們會看到空白的視圖，雙擊其中一個元素就可以進行編輯name等屬性。
下面說明一下左側幾個按鈕的意思：
1.箭頭：選擇
2.abc：文本框
3.note：摘要
4.state：程序狀態
5.activity：活動
6.start state：流程圖開始
7.end state：流程圖結束
8.state transition:流程走線
9.transition self：自我檢測
10.horizontal synchronization：水平同步
11.vertical synchronization：豎直同步
12.decision：決定條件
13.Swimlane:游泳港（另一種視覺效果的流程圖）
下面就可以隨性所欲創建自己想要的流程圖了：
二、創建類圖的方法
安裝好rational rose 軟件后，選擇j2ee會看到如下是界面，這個界面就是創建類圖的主界面，或者可以通過點擊logicalview的+號，并雙擊其子目錄下的package hierarchy
下面位于中間偏坐豎直放置的工具欄（從上到下）：
1.select tool 選擇工具
2.text box 文本框
3.note 注釋
4.anchor note to item 將注釋綁定到項上
5.class 類圖
6.interface 接口
7.unindirection association 折線箭頭連接
8.association class 類之間的聯系
9.package 包
10.dependency or instantiates 依賴
11.generalization 概括
12.realize 實現
了解每個工具的意思，我們就可以進行類圖的創建，首先點擊類圖按鈕，然后在工作區域點擊，并輸入類名信息，同時在左面就會有相應的項目選擇產生。
下面就可以進行類中的參數進行設置，首先右鍵類圖--》open specification--》在export control上可以設置關鍵字，在document上可以對類圖進行解釋說明。
下面在這個視圖里面點擊attribute選項可以添加類的成員變量，在下面空白區域，右鍵--》insert--》修改變量名稱--》雙擊產生新窗口，在新窗口視圖中同樣可以指定成員變量類型，關鍵字，和變量介紹等
下面可以添加方法，在4步出現的視圖中點擊operations就可以添加方法了，和上面步驟一樣，右鍵--》insert--》修改方法名字--》雙擊產生窗口，在新窗口可以指定返回類型，關鍵字和方法介紹等
這里最直觀的是documentation的組件，當我們在新建任何方法、變量、類圖時都有documentation這個組件，在這里面編輯后會在界面左中部顯示，效果很直觀，也可以選中組件直接在組件里修改documentation。
下面是我建好的一張類圖，供大家參考。
三、創建序列圖的方法
打開Rational rose，我選擇的是J2ee，當然你也可以選擇其他的選項，進入界面后依次選擇--》右鍵Logical View--》new--》sequence diagram，這里我出的界面為ert,但一般以你的項目名或者這個序列圖要完成的事件名稱為準，出現如下界面
下面就介紹一下具體菜單的作用（按照順序依次向下）：
1.Selection Tool 選擇工具
2.Text Bos 文本框
3.Note 注釋
4.Anchor Note to Item 虛線將注釋同對象或者主教之間連接
5.Object 對象或者是主角
6.Object Message 對象之間傳遞的信息
7.Message to Self 對自己的消息傳遞
8.Return message 返回的消息
9.Destruction Marker 破壞標記
下面在具體演示一下，如何使用，一般來說，會先創建幾個對象，如下圖所示：
選擇工具可以拖動Object的位置大小，以便放入note注釋，對于消息對象只需在兩個對象之間的虛線上拉起來就可，下面我簡單的建了幾個，如圖所示：
創建note對象是需要用Anchor Note to Item指向具體對用的是件，我隨便創建了幾個，note可以指向圖中的任何Item，如下圖所示：
【常見問題】
1、Rational rose 2007如何隱藏類的屬性和操作？右擊類，選Options->Suppress Attributes/Suppress Operations|
2、Rose如何表示類的約束？
在工具箱中選ABC圖標（Text Box），輸入用大括號括起來的自由文本。
3、Rational rose 2007如何表示抽象類？
打開類規格窗口。選擇Detail頁簽，復選Abstract
4、Rose中接口的三種表示方法
右擊接口，點Options->Steretype Display->None/Label/Decoration/Icon
5、Rational rose 2007如何表示關聯類？
關聯類是關聯和類的結合，在工具箱中選Association Class，連接類和關聯
6、Rose如何表示模板類？
打開類規格窗口，在General頁簽中的Type下拉框中選擇ParameterizeClass
7、Rational rose 2007如何表示嵌套類？
打開類規格窗口，在Nested 頁簽中insert一個類，即新建了一個嵌套類的內部類
8、Rose中如何表示不同的依賴？
在依賴的旁邊加自由文本，在工具箱中選ABC圖標（Text Box），輸入用書名號括起來的自由文本。
9、Rational rose 2007中如何表示類與接口的實現關系？
在工具箱中選Realize，連接類與接口（從類到接口），改變接口的顯示方式。
10、Rose中如何表示雙向關聯？
打開關聯規格窗口，在Role A Detail或Role B Detail中取消對Navigable的選取。
11、Rational rose 2007中如何表示關聯的角色名和多重值？
右擊關聯的一端，點Role name增加角色名；右擊關聯的一端，點Multiplicity->選取值
12、Rose中如何表示聚合和組合關系？
打開關聯規格窗口，在Role A Detail或Role B Detail中只選取Aggregate，即為聚合關系；在Role A Detail或Role B Detail中選取Aggregate和By Value，即為組合關系。
Rose中的組合關系也可以沒有箭頭，打開關聯規格窗口，在Role A Detail或Role B Detail中取消對Navigable的選取
13、Rational rose 2007中如何表示關聯的限定符？
右擊關聯，點New Key/Qualifier
14、Rose中如何畫對象圖？
Rose不支持對象圖，但可以用協作圖表達對象之間的關系
