staruml是一款完全免費的開源性UML建模工具，其主要功能就是用于創建UML類圖。staruml中文版專業強大，結合模式和自動生成代碼的功能，遵守UML的語法規則，能夠讀取Rational Rose生成的文件，同時依據類圖的內容生成Java、C++、C#代碼，具有極強的實用性。

【基本介紹】

StarUML(簡稱SU)，是一種創建UML類圖，生成類圖和其他類型的統一建模語言(UML)圖表的工具。StarUML是一個開源項目之一發展快、靈活、可擴展性強.

【軟件特點】

可繪制9款UML圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、構件圖、部署圖以及復合結構圖等。
完全免費：StarUML是一套開放源碼的軟件，不僅免費自由下載，連代碼都免費開放。
多種格式影像文件：可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。
語法檢驗：StarUML遵守UML的語法規則，不支持違反語法的動作。
正反向工程：StarUML可以依據類圖的內容生成Java、C++、C#代碼，也能夠讀取Java、C++、C#代碼反向生成類圖。反向工程有兩個主要用途，其一是舊有的源碼反轉成圖之后，可以構建UML模型的方式繼續將新的設計添加上去;另一項用途是想要解析源碼時，可以通過反轉的類圖來理解，不再需要查看一行又一行的代碼，這將節省大量的時間和精力。
支持XMI：StarUML接受XMI 1.1、1.2和1.3版的導入導出。XMI是一種以XML為基礎的交換格式，用以交換不同開發工具所生成的UML模型。
導入Rose文件：StarUML可以讀取Rational Rose生成的文件，讓原先Rose的用戶可以轉而使用免費的StarUML。早期，Rational Rose是市場占有率最高的UML開發工具，同時也是相當昂貴的工具。由于Rational Rose非常聞名，后來讓IBM給收購了。
支持模式：支持23種GoF模式(Pattern)，以及3種EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一書，其內列出了23種軟件模式，可解決軟件設計上的特定問題。StarUML也支持3種常用的EJB模式，分別為EntityEJB、MessageDrivenEJB、SessionEJB。
StarUML也結合了模式和自動生成代碼的功能，方便落實設計。

【軟件功能】

適應用戶的UML工具
StarUML通過提供可在用戶軟件開發方法，項目平臺和語言中應用的自定義變量，為用戶的環境提供最大的自定義。

真正的MDA支持
軟件架構是一個關鍵的過程，可以達到10年或更長的未來。 OMG（對象管理組）的意圖是使用MDA（模型驅動架構）技術來創建平臺無關模型，并允許從平臺無關模型自動獲取平臺相關模型或代碼。 StarUML真正符合UML 1.4標準，UML 2.0標記，并提供UML Profile概念，允許創建平臺無關模型。用戶可以通過簡單的模板文檔輕松獲取他們的最終產品。

卓越的可擴展性和靈活性
StarUML提供卓越的可擴展性和靈活性。它提供了用于擴展工具功能的Add-In框架。它被設計為允許通過COM自動化訪問模型/元模型和工具的所有功能，并且它提供菜單和選項項目的擴展。此外，用戶可以根據他們的方法創建自己的方法和框架。該工具還可以與任何外部工具集成。

單位
雖然項目通常保存在一個文件中，但有時一個項目需要保存在許多較小的文件中，以便許多開發人員可以一起處理項目。在這種情況下，項目可以作為多個單元進行管理。單元可以具有分層結構;它可以包含其下的許多子單元。單位保存為.UML文件，并由項目文件（.UML）或其他單位文件（.UNT）引用。

單位組成
只有包，子系統和模型元素可以構成一個單元。這些包類型元素下的所有元素都保存在相應的單元文件（.UNT）中。

單位分層結構
正如一個項目可以管理其下的許多單元，一個單元也可以管理許多子單元。由于父單元具有對其子單元的引用，所以所有單元具有層次結構。

模型片段
模型片段是保存為單獨文件的項目的一部分。只有模型，子系統或包項目可以構成模型片段。模型片段文件以擴展名“.MFG”保存。模型片段文件可以隨時輕松地包含在任何項目中。模型片段與單元本質上不同，因為一旦被包括在項目中，它們就完全與項目的其余部分合并

【安裝教程】

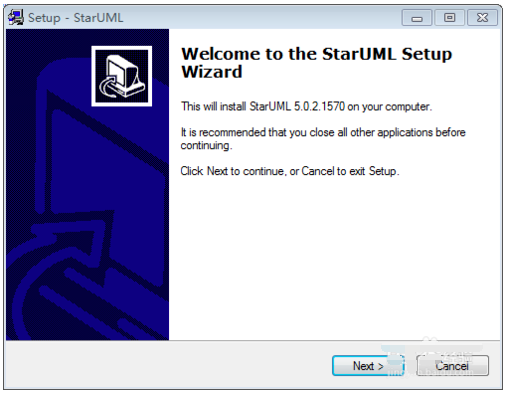

1、雙擊打開下載的.exe文件，點擊Next

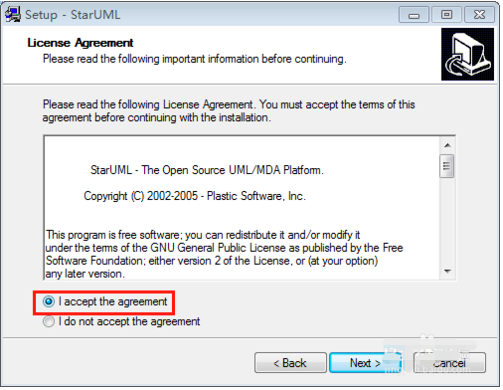

2、對許可證協議選擇我接受后點擊Next

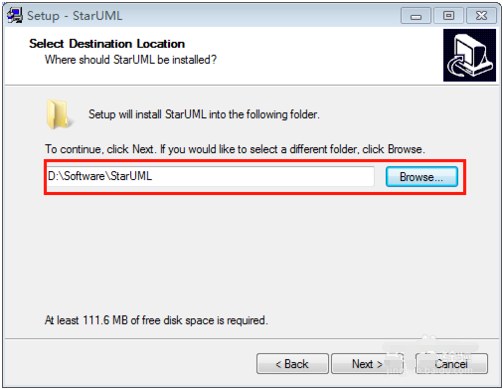

3、選擇合適安裝位置后點擊安裝

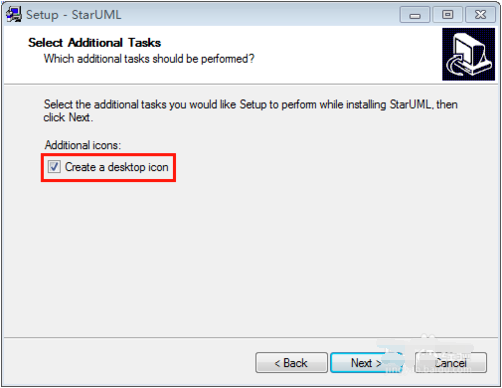

4、若需要創建桌面快捷方式，勾選下圖紅框所示內容。

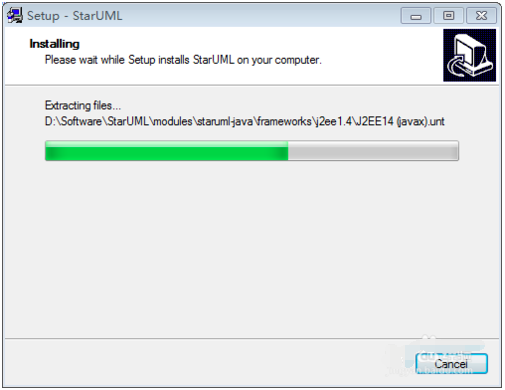

5、進度條結束后安裝完成

【使用教程】

staruml怎么畫流程圖

1：首先確定功能的主功能場景如下所示。
（1）顧客向售票員提供劇目名稱，和場次要求（時間）。
（2）售票員查詢用戶提供的劇目所在演出廳票務和位置信息。
（3）系統顯示劇目信息和演出廳信息。
（4）顧客查看票價和演出廳所剩位置信息，并提供自己想要的位置。
（5）售票員選擇位置，并確認。
（6）系統顯示座位信息和交易金額。
（7）用戶選擇支付方式，并支付。
（8）系統更新演出廳信息，生成交易票據并將交易信息發送到外部的賬務系統。
（9）系統打印票據。
（10）顧客攜帶票據離開。
2：找出系統中的參與者
顧客 系統 售票員 數據庫
3：建立項目

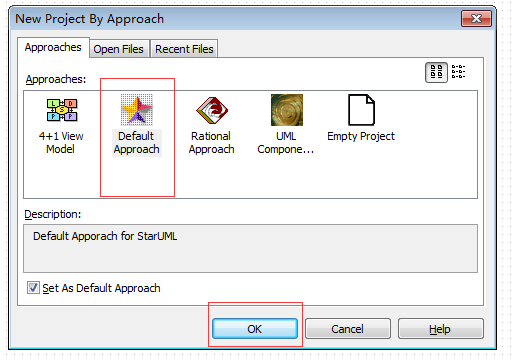

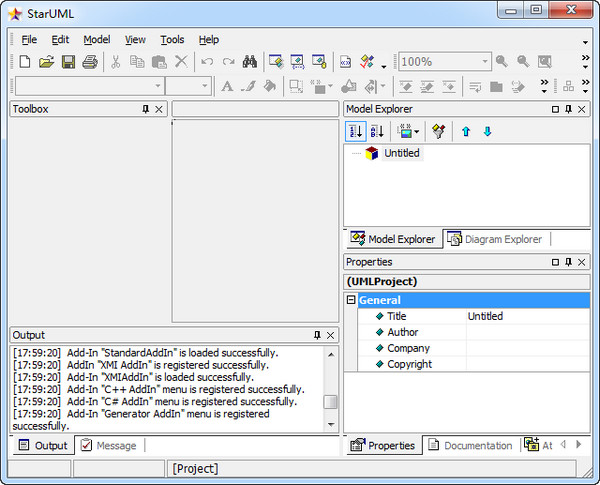

打開starUML，選擇默認工程

然后新建立順序圖：

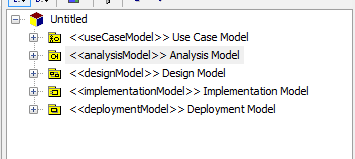

在項目的最右邊欄：

Analysis Model -> ADD Diagram -> Sequence Diagram
之后項目的最左端如下：

select ：選中某個元素
object：對象
Stimulus：對象與對象間消息
SelfStimulus：對象間自調用的消息
Combined Fragment：結合片段，比如循環片段等，分支片段
Interaction Operand： 交互操作
Frame ： 框架，主題（圖最外面的邊界）

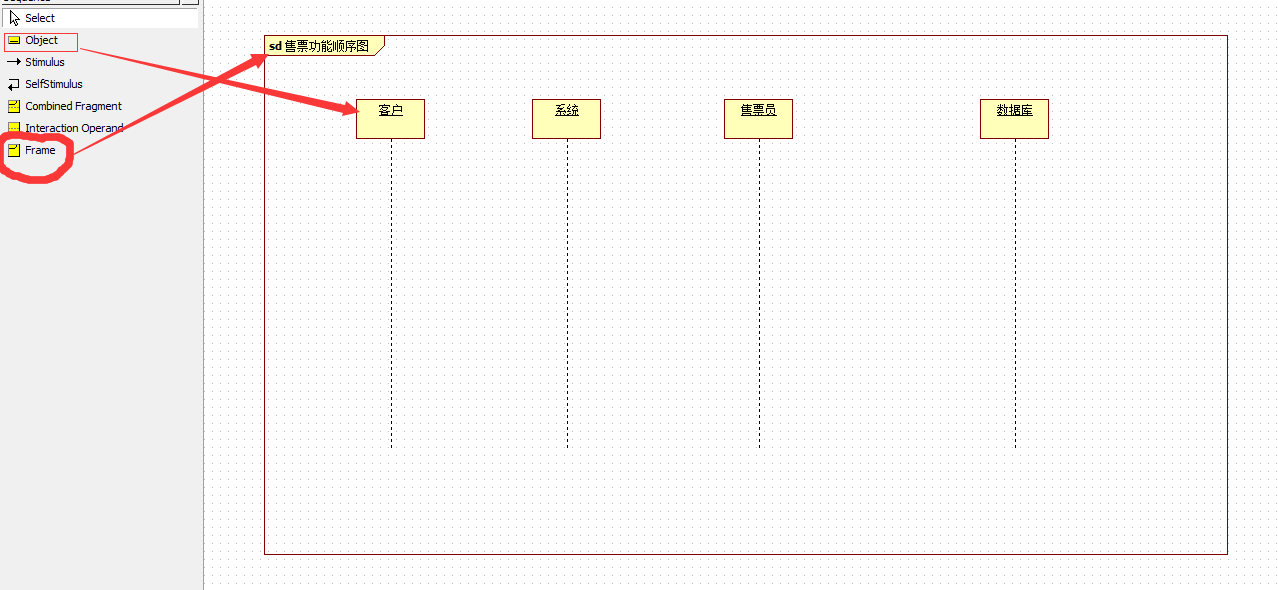

4：加入相應元素，如下圖所示，最外面添加的是一個Frame。

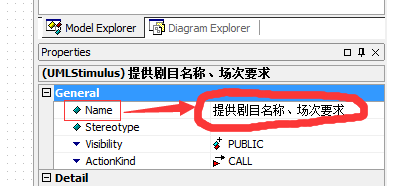

要是想更改Frame或者Object的名稱，我們在最右邊屬性修改即可。

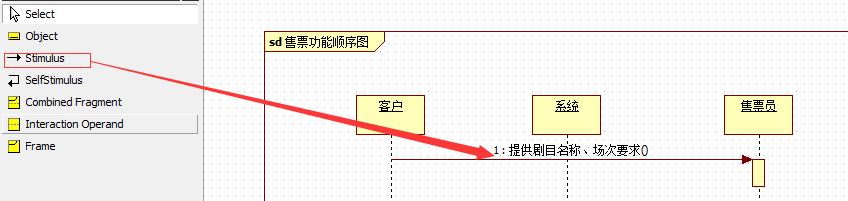

5：添加消息的過程如下所示：

鼠標左擊 Stimulus，然后松開，之后將鼠標移至源Object生命線上，鼠標左擊不松開，拉至目的Object上即可。

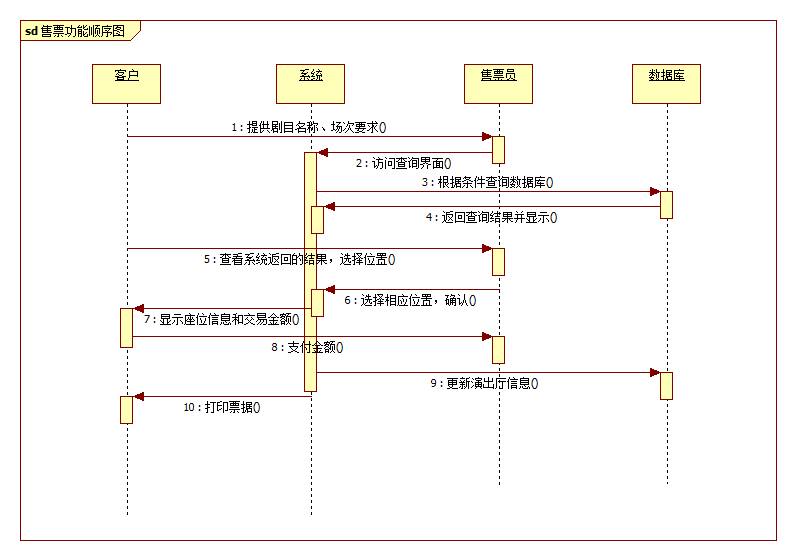

6：按照主功能場景畫出的圖一步步畫出來的圖就是這樣啦：

【使用技巧】

StarUML如何把UML圖保存為圖片

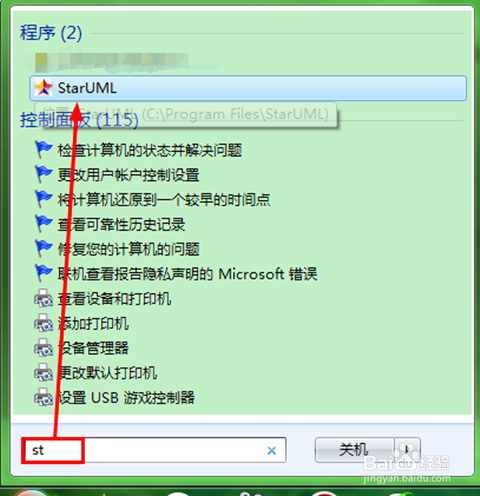

打開StarUML軟件，如圖

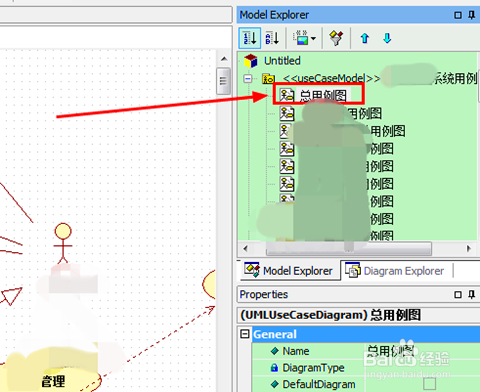

打開我們畫的UML圖，我這里以一個系統總用例圖為例，如圖

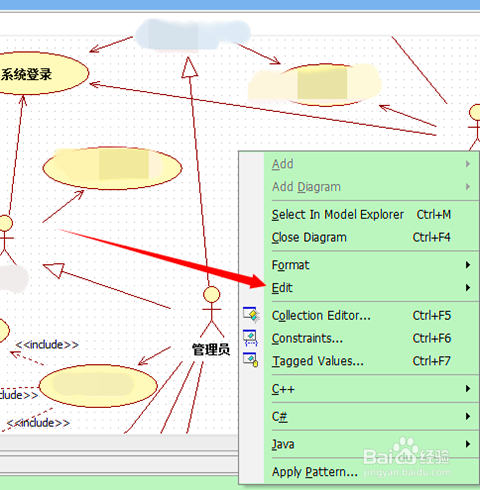

接著用鼠標右鍵該圖，找到編輯，如圖

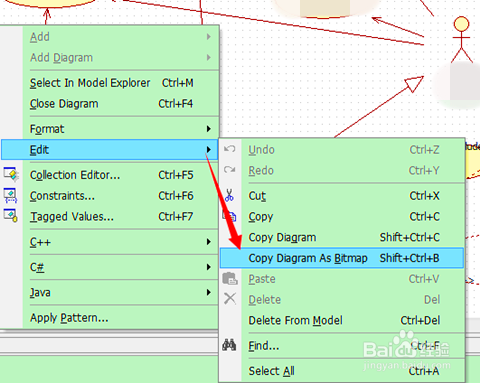

單擊編輯，找到以圖片方式復制，有兩個選項，我們先看下面的那個（Shift+Ctrl+B），如圖

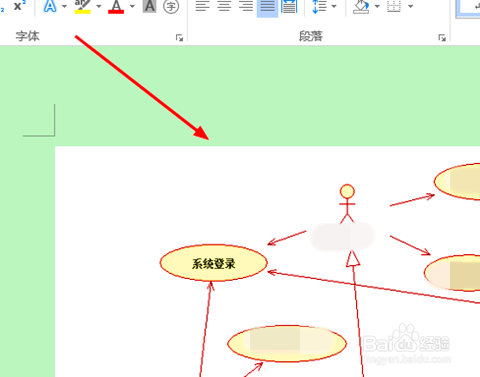

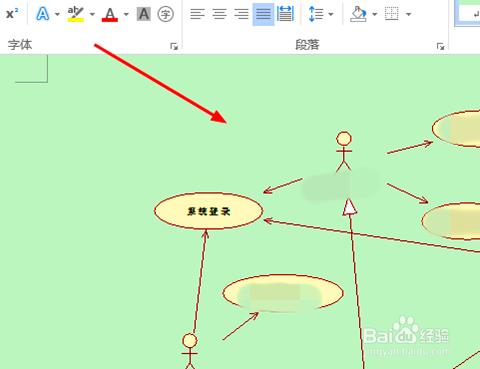

放到word中的圖片效果，顯示，如圖

而如果以編輯里面的第一種保存圖片方式，在word里面的顯示，如圖

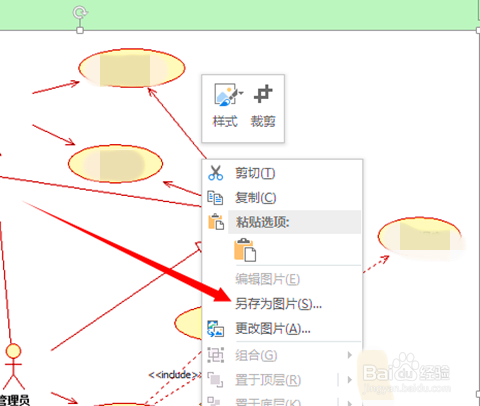

之后在word中另存為圖片即可，基本就是這樣操作，如圖

【相關問題】

1、staruml出現connect elements exactly
解決辦法：畫連接線的時候從元素中間開始，也就是線的連接兩端一定要在元素上

2、staruml如何畫時序圖
將控件拖到main視圖:右鍵——Add Diagram——Sequence Diagram
點擊左邊的Obecjt自動有了下虛線，然后將右邊的人拖進來，點擊左側的stimulus(激活物)連接到object就行

3、staruml怎么對齊
選擇多個圖后右鍵——format——Alignment——里面就有左對齊、上對齊了

4、staruml多個圖形間隙如何相等
選擇多個圖后右鍵——format——Alignment——Space Equaly，水平或垂直
