cadence中文破解版是一款功能非常強大的EDA設計軟件。cadence17.2版本采用了全新的特性，為了提高為了提高Cadence Allegro及OrCAD 17.0的仿真性能，暫時只支持64為操作系統。cadence還采用全新的數據儲存方式，給用戶全新的使用體驗。
同時，由于Cadence 17采用了新的數據存儲方式，這也使其不再兼容以往的版本，即其設計的文件不能降級，同時還帶來了新的padstack創建方式，這些新的變化使得全球很多老用戶覺得暫時還無法適應，但對于仿真規則驅動的PCB設計流程來說，用戶體驗提升還是很大的。
一、Cadence SPB 17.2-2016升級所帶來的新功能介紹如下：
1、文件版本不可以降級
即Cadence 17.2-2016 可以打開16.x版本的設計文件，但是Cadence 17.2-2016保存的文件無法再降級到16.x版本下，因此建議務必做備份。
2、Cadence Download Manager
使用CadenceDownload Manager可以自動獲取軟件更新，并可以進行自動下載、安裝；用戶還可以通過該工具自定義更新計劃；
3、Cadence OrCAD、Allegro 產品的相關程序的安裝目錄結構變更：
·Cadence OrCAD、Allegro 17.2-2016 的相關應用程序安裝路徑調整至安裝路徑中的/tools/bin下。因此環境變量PATH中將可不需定義 pcb/bin 及 fet/bin 的路徑。而執行
·Cadence OrCAD、Allegro 17.2-2016 相關應用程序亦可不需設定 17.2-2016 的相關路徑于環境變量中。
·Cadence SPB Switch Release 17.2-2016 版本切換工具已更新,其可辨別不同版本間的應用程序路徑,用以自動更新應用程序與檔案連結性關系。
·若您使用cmd控制臺或批處理程序(batch file),請將您原批處理程序加入 17.2-2016 安裝路徑中的/tools/bin 文件夾路 徑下的 allegro_cmd.bat。
·OrCAD Products 支援 TCL 8.6 64 位版本
4、開始菜單
安裝好軟件之后,在 Windows 的開始菜單里,Cadence 產品根據不同類別進行了調整,更方便管理和查找啟動。老wu試了一下，貌似在win7分組功能可以，但是win10下分組無效，反而更糟糕。
二、OrCAD Capture 17.2-2016的新功能
1、設計差異比對
當兩份電路圖有所差異時,透過 Capture Compare Design 功能可以選擇對電路圖資料夾或是電路圖圖紙頁面做差異比對,比對結果可查看電路圖邏輯或是圖形的差異。
在 Capture 命列選單中,選擇 Tools >> Compare Designs 功能選單來進行電路圖的差異比對。
2、高級零件標號編排功能（Advanced Annotation）
在Capture 中新增了高級零件標號編排的功能,在這個功能中,你可以針對不同電路圖圖紙頁面設定不同的零件序號起始值,同時也可以針對同一頁電路圖圖紙不同零件設定不同的起始序號。
3、新增個人工作環境設定
OrCAD Capture現在對使用者環境設定,有更加高級的設定界面,使用功能選單中的 Option >> Preference >> More Preference 進入設定界面。在新的 Extended Preferences Setup 中,可以針對以下環境做高級設定:
·命令窗口（Command Shell）
·設計及零件庫(Design and Libraries)
·設計緩存(Design Cache)
·設計規則檢查(DRC)
·OrCAD Capture CIS (CIS)
·網絡群組(NetGroup)
·網表(NetList)
·電路圖(Schematic)
4、范例設計瀏覽
在 Cadence 17.2-2016軟件安裝目錄中,整合并提供了 150 個以上的范例檔案讓使用者可以快速了解及學習 OrCAD Capture、OrCAD Capture CIS 以及 OrCAD Capture–OrCAD PSpice 設計流程的設計。在 OrCAD Capture 17.2-2016 中,可以簡單地透過 File – Open – Demo Design 的功能選單開啟內建范例檔案。
5、檔案格式的輸出與輸入
OrCAD Capture 使用File –> Export –> Design XML 或 Library XML 指令以及File –> Import –> Design XML 或Library XML 指令,可以透過<程式安裝目錄中>\tools\capture\tclscripts\capdb\dsn.xd、olb.xd 程式將電路圖、零件庫輸出為XML 格式,以及將XML 格式重新載入成為標準電路圖、零件庫。
6、Intel Schematic Export Format (ISCF)格式輸出
OrCAD Capture 可以使用 File –> Export –> ISCF 介面針對電路圖零件、管腳屬性與接地信號輸出 Intel Schematic Export Format (ISCF) 格式。此格式可以通過用戶界面設定零件或零件管腳屬性的輸出,輸出后這些設定將被存檔于 Caputre.ini 檔案中以便下次使用不需重新設定。
7、PDF輸出
從OrCAD Capture 17.2-2016 版本后,若你的電腦有安裝ghostscript 32 bit、ghostscript 64 bit、 Adobe Acrobat Distiller…等程序,可以使用File –> Export –> PDF 的功能命令將電路圖直接導出為PDF文檔。導出內容包含:
·OrCAD Capture 設計
·顯示設計層級架構
·顯示零件序號列表
·顯示網絡及與其連接的零件腳位
·可跳轉至層級式方塊內的設計
·點選元件可顯示元件屬性
·導覽顯示 off-page connector 的連結
8、OrCAD Capture 設計元件
此元件屬性 PDF 文檔支持與 OrCAD Capture PDF 文檔的 cross-probing 功能。
9、新增 OrCAD PSpice 仿真模型于 Capture –> PSpice 設計流程
OrCAD Capture 對于 Capture -> PSpice 設計流程,新增 OrCAD PSpice 仿真模型,如下表。
10、其他項目的新增功能
針對電路圖 Intersheet Reference 功能,增加對 X 軸向可偏移的設定,可設定負數值做偏移位置設定。
三、OrCAD Capture CIS 17.2-2016 新功能
1、水晶報表 (Crystal Report)
OrCAD Capture CIS 17.2-2016 版本預設針對 ODBC 連接數據庫與水晶報表(Crystal Report)的連接方式改為使用 SQLite 連接到數據庫中。
連接信息如下:
DRIVER=SQLite3 ODBC Driver;Database=”SQLite DB file Name”;LongNames = 0;Timeout = 1000; NoTXN = 0;SyncPragma=NORMAL;StepAPI=0;NoWCHAR=1;
四、OrCad PSpice 17.2-2016 新功能
1、PSpice DMI (Device Modeling Interface)Template Code 產生器
于 PSpice 17.2-2016 可使用 PSpice 模型編輯器(Model Editor)的 DMI (Device Modeling Interface)Template Code 產生器產出 PSpice 連接碼(Adaptor code)。 PSpice 連接碼啟動 PSpice 仿真時使用 PSpice DMI DLL 文檔。將模擬/數字的 C/C++及 SystemC 模型(Model)的模型碼(Model Code)加入 PSpice 連接碼中并使用 Microsoft Visual Studio Express 2013 建立 PSpice DMI DLL 庫。當 Spice DMI DLL 庫產生后,將其對應的 PSpice 模型(.lib)使用 PSpice 模型編輯器快速建立 OrCAD Capture 元件,便可運用此 PSpice 模型于 PSpice 設計仿真流程中。
PSpice DMI Template Code 產生器提供以下元件類型:
●模擬基礎元件：
·通用零件(Generic device)
·電壓控制電壓源(Voltage-Controlled Voltage Source)
·相依電壓源(Function-Dependent Voltage Source)
·電壓控制電流源(Voltage-Controlled Current Source)
·相依電流源(Function-Dependent Current Source)
·兩端點零件(Generic Two-Node Device)
·三端點零件(Generic Three-Node Device)
·數字 C/C++基礎零件
·SystemC 基礎零件
·Verilog-A 基礎零件
2、新增行為仿真模型的延遲(Delay)功能
DelayT()及 DelayT1()功能簡化傳統上使用的延遲功能,例如,TLINE 及 Laplace 函數,其減少在收斂上的問題,并比傳統功能信號(電壓或電流)有更快的計算。
–DelayT() 功能的語法為 delayt(v(x),, ) 例:E2 out 0 value {delayt(V(x),5m, 10m)}
–DelayT1()功能的語法為 delayt1(v(x),) 例:E2 out 0 value {delayt1(V(x),5m)}
3、OPTIONS 指令的 Flag 選項新增 SKIPTOPO
當 Flag 選項設定 SKIP TOPO = 1 時,則 OrCAD Capture 將跳過拓?fù)錂z查(topology checks)。
例:.options SKIPTOPO = 1
支持使用負值于遲滯電壓(Hysteresis voltage)及臨界電壓(threshold voltage)中
五、OrCAD PCB Designer 17.2-2016 新功能
1、全新 Padstack 編輯器界面
新的 Padstack Editor 界面,簡化了設定各種不同 Padstack 的不必要的步驟,使用者只需要在 Start 頁面選擇要建立的種類與幾何形狀之后,就能在其他頁面進行相關細節的設定。
2、動態銅支持分層定義

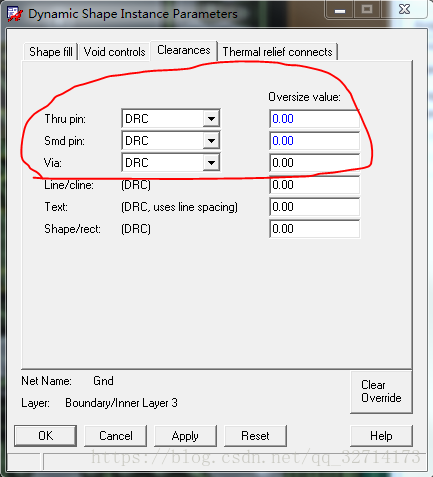

對于動態銅的 Pin/Via 連接及隔離設定,在新的版本中能夠分層來做特別的定義。
3、以下的設置也支持分層設定：
Dyn_clearance_oversize_array
Dyn_clearance_type
Dyn_fixed_therm_width_array
Dyn_max_thermal_conns
Dyn_min_thermal_conns
Dyn_oversize_therm_width_array
Dyn_thermal_best_fit
Dyn_thermal_con_type
4、全新的層疊結構界面
重新設計的疊構編輯設定,充分運用表格式的方法來進行相關設定,其創意來自于 Constraint Manager 的格式,藉由一致性的表格來讓使用者操作上更為易用。
新的界面整合了 Unused Pad Suppression 與 Embedded Component 設定還有支持了非電氣層的部 ,如:Solder mask, Paste, Coverlay…等;另外對于 Material 的字符長度也擴展到 250 個字符。
5、支持軟硬結合板的多重疊構設計
對應多重疊構的軟硬結合板設計,可透過 Cross Section Editor 設定。
6、軟硬板的區域范圍管理
·新增實體區域來分別定義軟板或硬板的區域范圍。
·新增 Classes 及 Subclass 類型
·加入軟硬結合板及表面處理的 Class。
7、新增 Design Outline 及CUTOUTS subclasses
對于 Board Geometry 新加入了Design Outline及CUTOUTS的subclass供日后更寬廣的應用。
8、動態區域擺放
對于不同疊構層面的軟硬結合板,在擺放零件時能夠依照所屬的區域?qū)⒘慵[放到正確的層面上
9、新增動態網狀銅
動態銅現在能直接鋪設網狀銅。
10、軟件結合板的Inter Layer Checks
軟硬結合板設計因分別擁有不同的mask 及表面涂層,并且對于軟板部分還會有彎折的區域,所以要能夠確實做到相對的檢查以避免設計因生產組裝時發生錯誤,就能透過Inter Layer Checks 設定相關檢查條件。
·彎折區域?qū)τ?Pin, Via 的檢查
·覆蓋范圍檢查
·軟硬結合板的生產資料
·Cross section chart支持多重疊構的表格
11、動態淚滴鋪銅設置
動態補淚滴補銅現在可對各層面進行設定。
12、新增缺少的 Tapered trace 執行輸出報告
新增的報表,可將缺少的漸變 Tapered trace 輸出報表
13、多元的編輯指令模式
v16.6-2015時新增可快速對 Shape 編輯的操作模式,在v17.2延續良好的操作編輯特性,再加入了更多元的編輯指令。

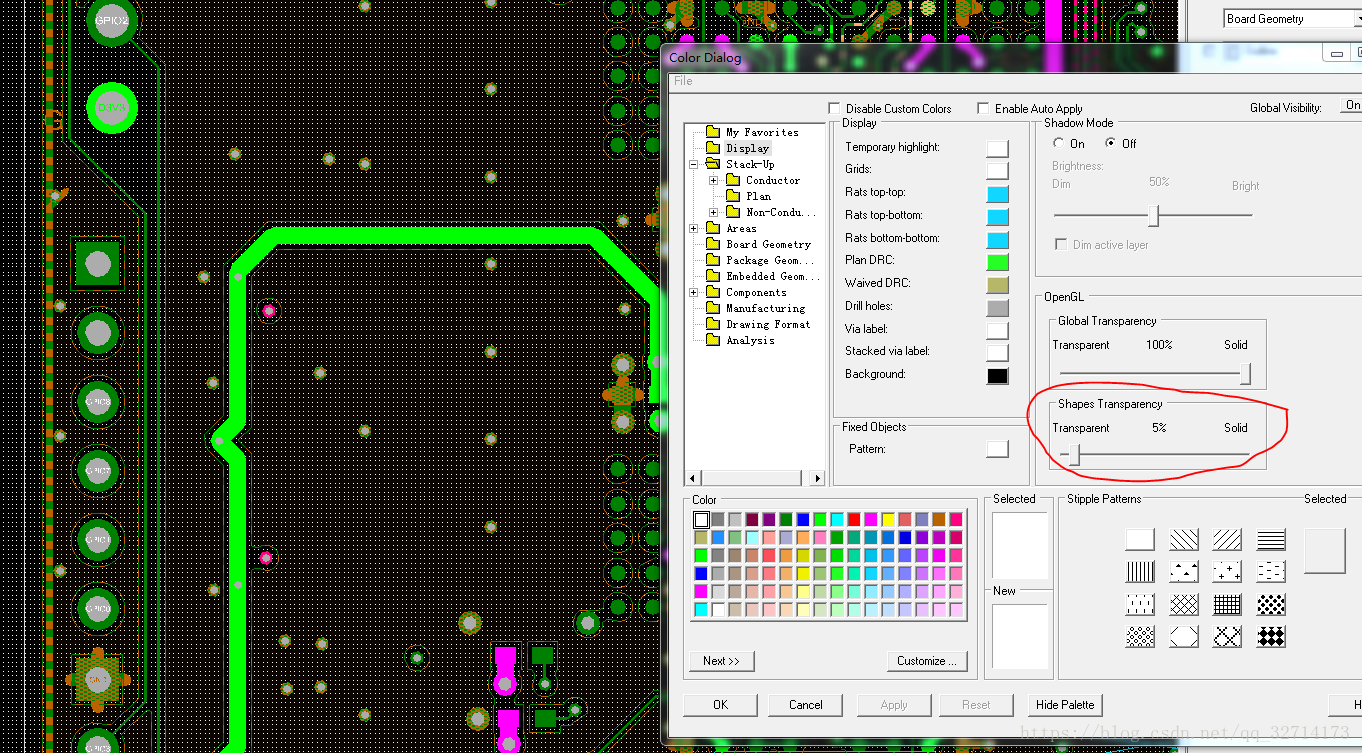

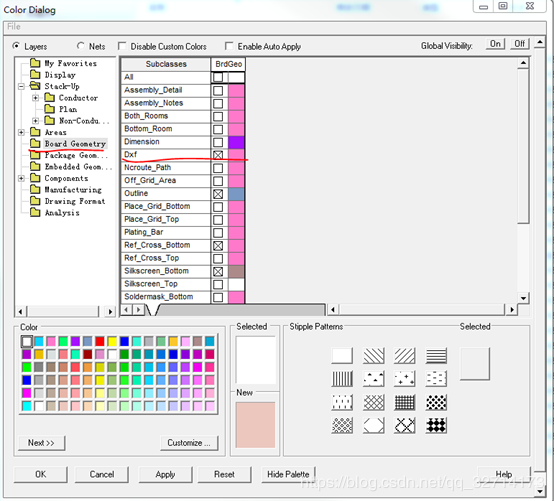

14、全新的 Color Dialog
資料的呈現是很重要的一環,因此新的 Color dialog 將會讓您以更快速更有效率的方式來操作使用。
15、新的視覺呈現
新的界面以標簽頁方式來呈現 Layers / Nets / Display / Favorites / Visibility Pane。
·能透過 Filter 快速篩選出想設定的元件出來。
·可以控制顯示物件種類,以及在多重疊構下各疊構顯示的層面設定
六、用戶界面的更新
1、可自定義的工具欄
提供更能夠個人化的自定義工具欄屬性,現在能讓更多指令變成一個圖標。
2、狀態欄的顯示與隱藏設定
現在您可以設定 Status bar 上需要顯示或隱藏的信息。
3、銳角檢測
對于銳角的檢查,使用者可以通過定義銳角角度來將以下四種情況進行確認。
·Line to Pad
·Line to Shape
·Shape Edge to Edge
·Line to Line
4、孔的間距檢查
通過 Check holes within pads 的設定,無論 Hole 有無 Pad 皆會依 CM Spacing 內 Hole 的間距設定執行檢查。
5、維持 Padstacks 定義
如果設計當中有對零件包裝進行 Replace Padstack,那么在 Refresh Symbol 時能夠選擇是否要保留 現在設計中的 Padstack 名稱而不被刷新。
6、效能提升
CPU 效能提升 10-20%。
Import logic 對于有很多 Pin 數的 Device(>2k pins)條件時,處理速度比以往都要快。
7、字符長度增加
Default internal 的名稱長度由原本的 32 個字符現可增加到 255 個字符。

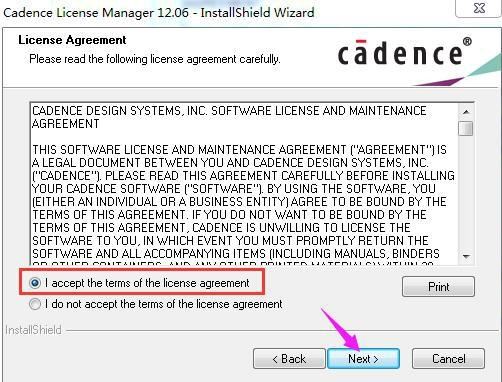

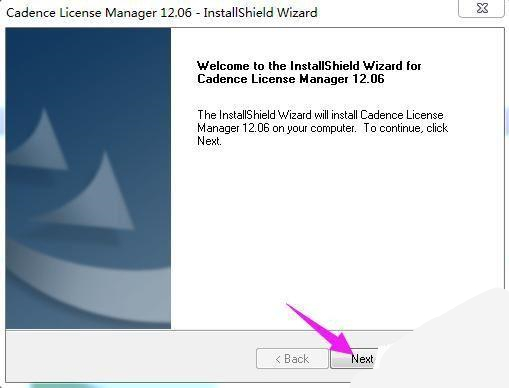

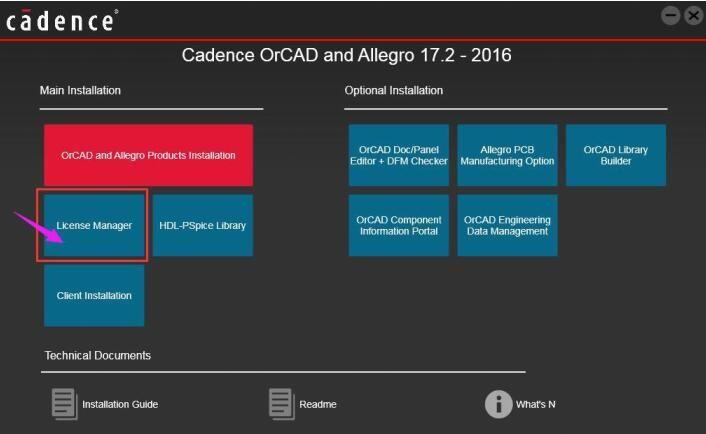

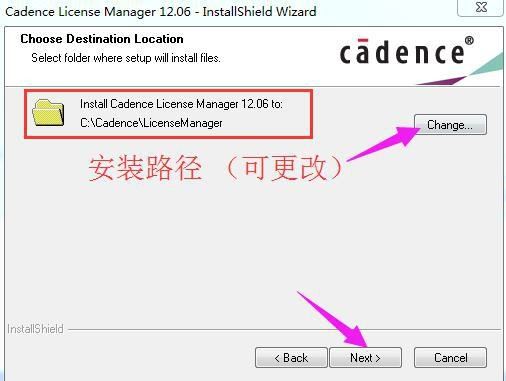

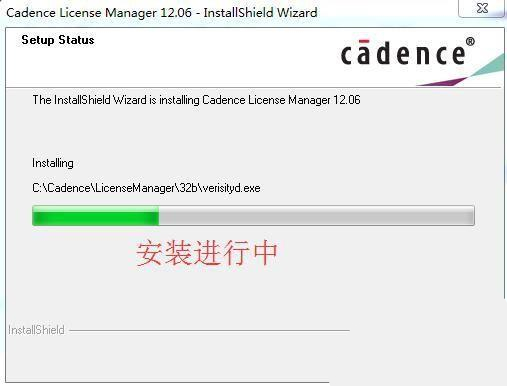

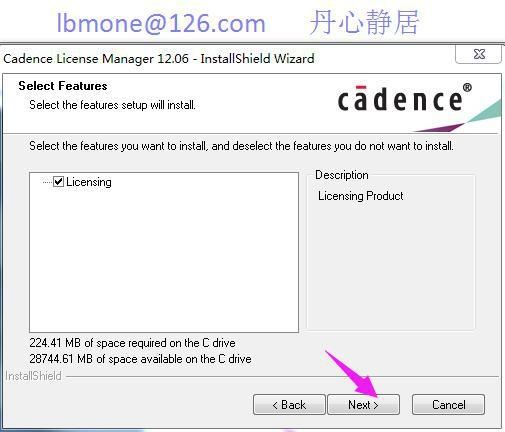

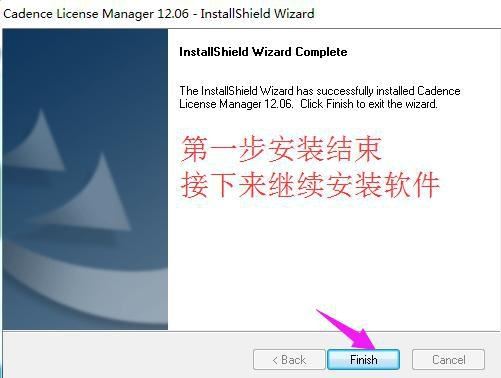

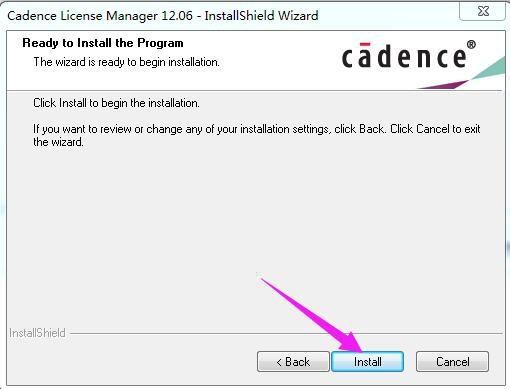

先安裝第一項 License Manager（如圖 2），一直 next 下去，出現 Install 對話框時點擊 Install，license file location 時，單擊 cancel，接下來 yes，然后 finish。界面如下：

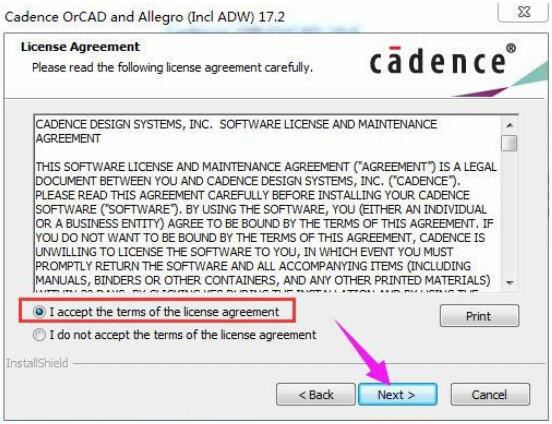

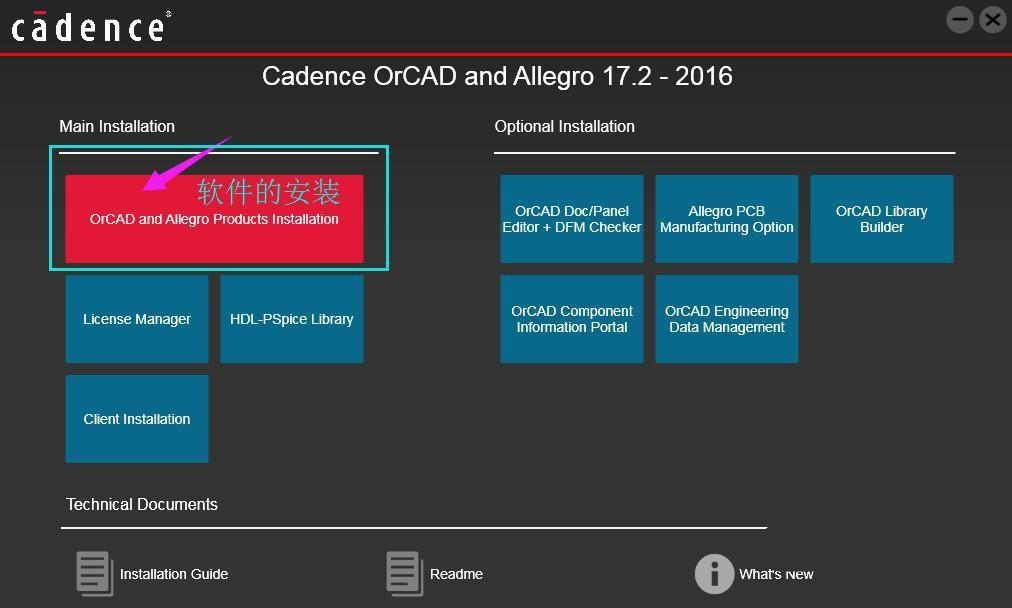

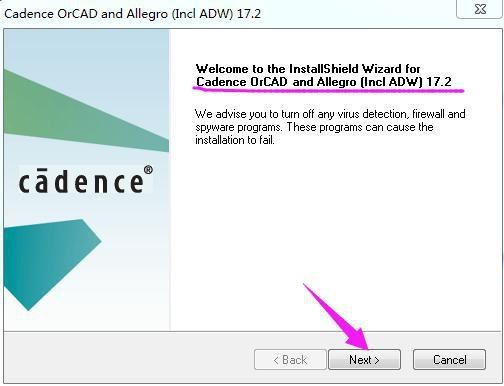

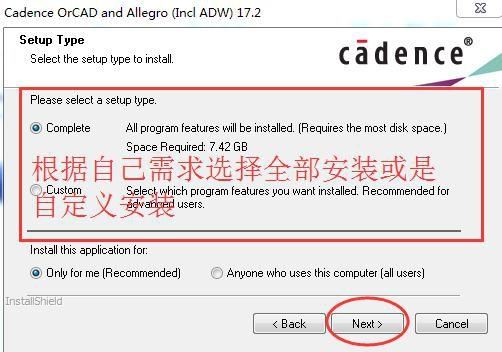

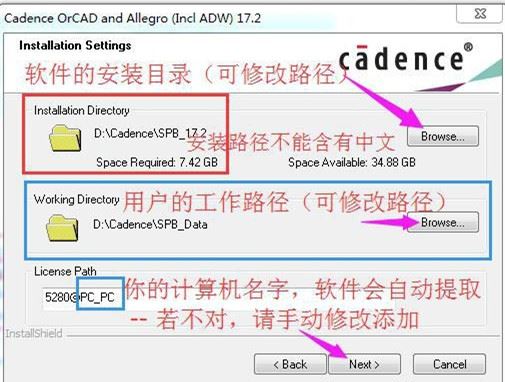

2、接下來安裝 cadence 的 Orcad and Allegro Products，即第二項，直到結束
上圖（圖 15）中選擇的安裝選項不同，后面的安裝界面略有不同，請自行觀察直接 next，接下來可能會提示下圖（一般不會出現），若出現，直接確定即可。
在上述框內填上 5280@自己的計算機名稱（Cadence 16.6 和 17.2 版本一般不需要去填寫）。繼續下一步操作 Next

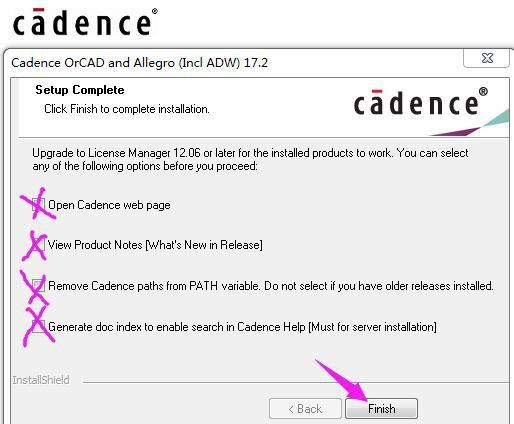

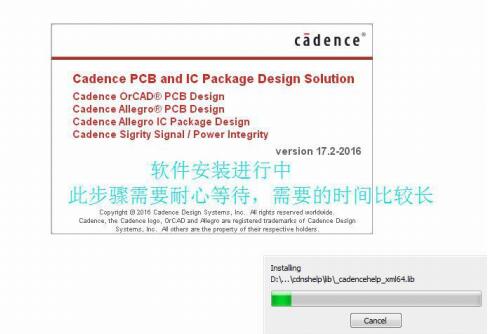

這一步安裝時間較長，耐心等待，直到安裝完成，退出。 以下是軟件的破解步驟
3 、按 ctrl+alt+delete 打開任務管理器，查看進程里是否有 cdsNameServer.exe 或cdsMsgServer.exe，一般都沒有，如果有將其結束掉，沒有就算了.(電腦開機沒運行過 Cadence軟件就不用執行這一步)。
4、把安裝目錄下的 X:\Cadence\SPB_17.2\tools\bin 目錄下的 orsimsetup64.dll 剪切出來找個地方先放著不理（然后破解完畢再拷進原處，如果不用仿真，可以刪之）。

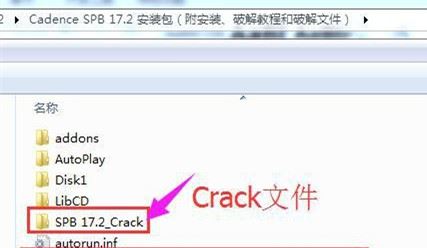

5 、把破解文件夾 SPB 17.2_Crack 中 license manager 文件夾下的 pubkey_verify 、 pubkey_verify.exe 和 LicenseManagerPubkey.bat 放到你的安裝目錄 Cadence\LicenseManager目錄下并以管理員身份運行 LicenseManagerPubkey.bat，運行時間約為 1s 即是正常，能看到界面程序的運行，若是閃爍一下，看不到界面程序運行，估計是破解文件的問題。

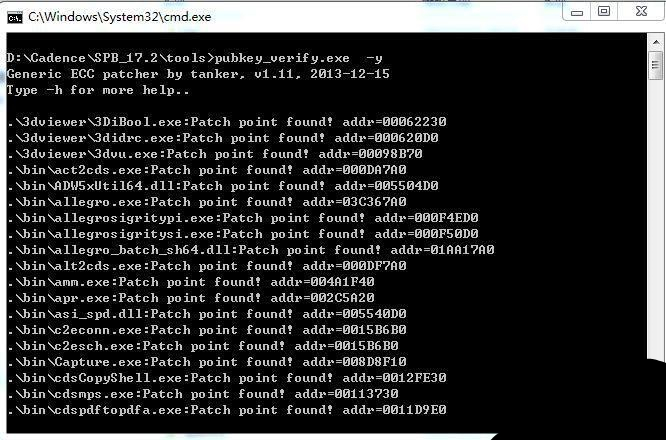

6 、把破解文件夾 SPB 17.2_Crack 里 tools 下的 pubkey_verify 、 pubkey_verify.exe 和 ToolsPubkey.bat 放到你的安裝目錄 X:\Cadence\SPB_17.2\tools 目錄下，并以管理員身份運行ToolsPubkey.bat，下圖是正常的，若一閃而過是有問題的。
（注意看一下 DOS 窗口會不會一閃而過，如果運行差不多兩三分鐘就說明沒啥問題，這個比 16.6 運行慢）。
7、 破解包 SPB 17.2_Crack 下的 LicGen 文件夾里， 用記事本打開 src.lic，將第一行的 SERVER this_host （或是 PC_PC）ID=07071982 5280 中的 this_host（或是 PC_PC）改為你計算機的名字。
運行該文件夾中 LicGen.bat，之后將會產生一個 license.lic（如果在運行 LicGen.bat 之前， LicGen 文件夾中已經有 license.lic 文件，請先將其刪除，然后再運行 LicGen.bat 文件，使之生成新的 license.lic 文件。

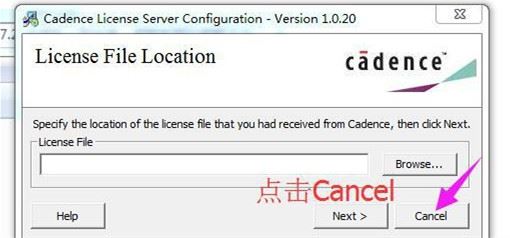

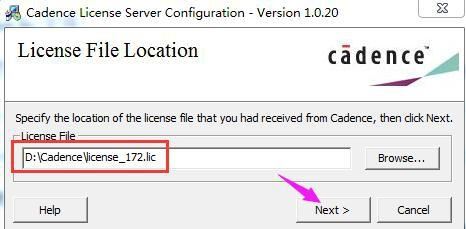

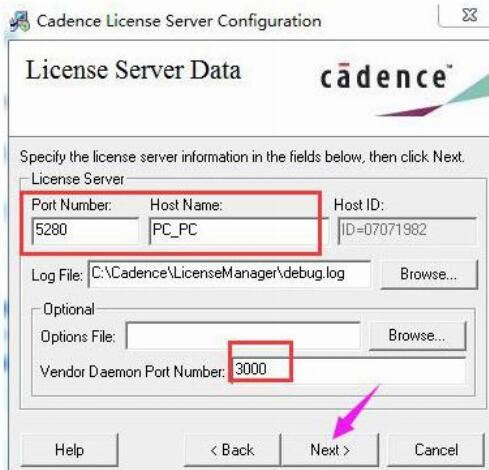

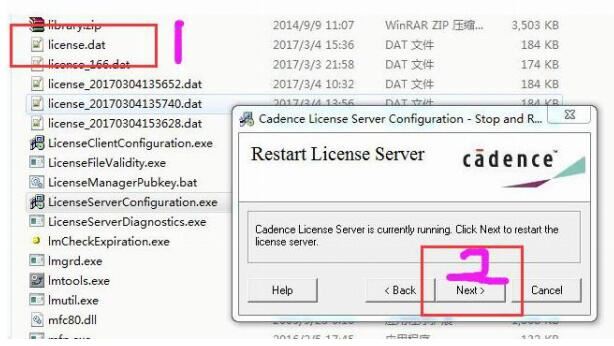

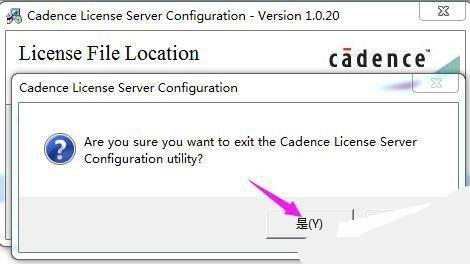

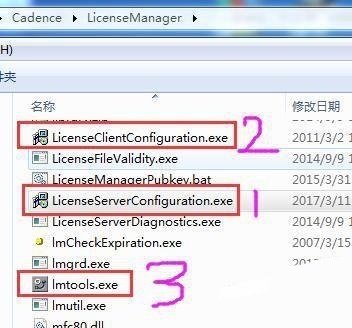

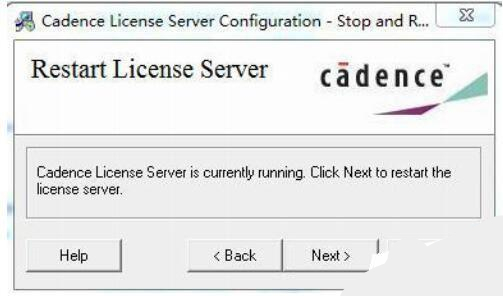

8、找到你的 LicenseManager 安裝目錄，運行 LicenseServerConfiguration.exe（圖 22 中1），彈出的對話框（圖 23）中點 browes...指向第 7 步用 LicGen.bat 生成那個新的 license.lic， 打開它再點下一步, 把 host name（圖 24，一般這里不需要填寫，默認的已經有了）改為你計算機的完整計算機名稱（在我的電腦上點右鍵，然后點屬性——計算機名就看到了），之后點 next，按界面提示直到完成。
點擊 Next,會在你的 LicenseManager 安裝目錄生成一個 license.dat 文件，

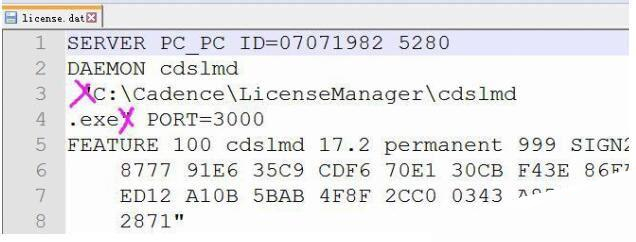

出現這個界面，先不忙點擊 Next，把生成的 license.dat 文件修改一下。

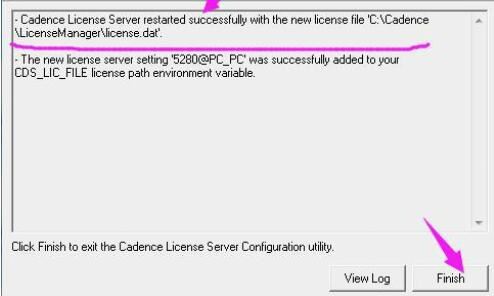

修改好后保存。然后點擊 圖 25 中的 Next

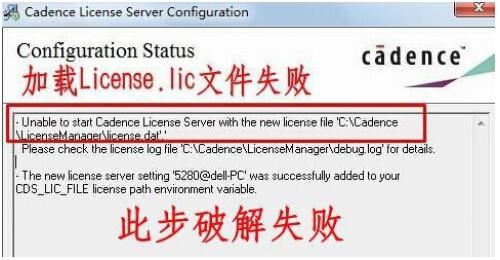

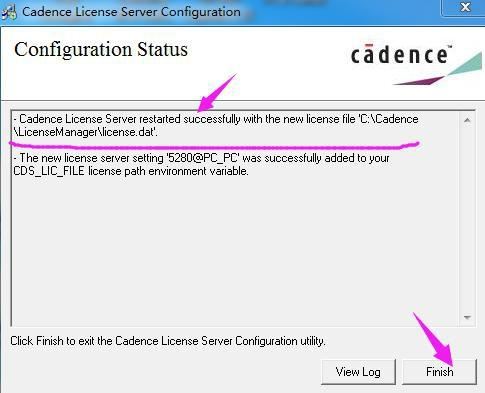

若是下圖就表明破解失敗，重復第 8 步，直到出現 圖 28 成功的界面為止。若是一直不成功，請考慮破解文件是否有問題，或是電腦系統的問題

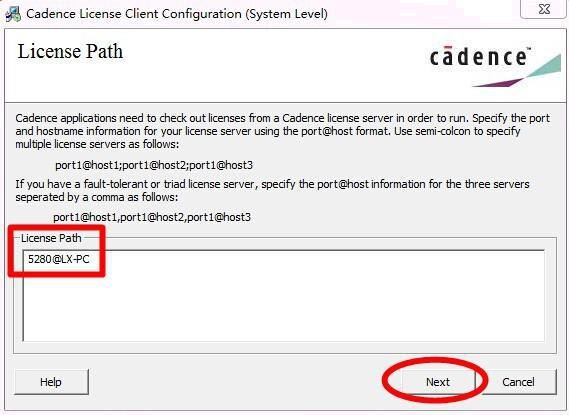

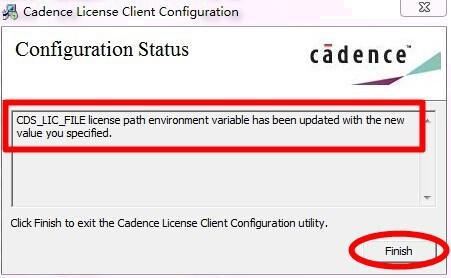

9、在 X:\Cadence\License Manager 下以管理員身份運行 LicenseClientConfiguration.exe，（圖 22 中的 2），在彈出的界面點擊確定（圖 30），然后在 圖 31 中，這一步不用填什么內容直接點 next，最后點 finish 。

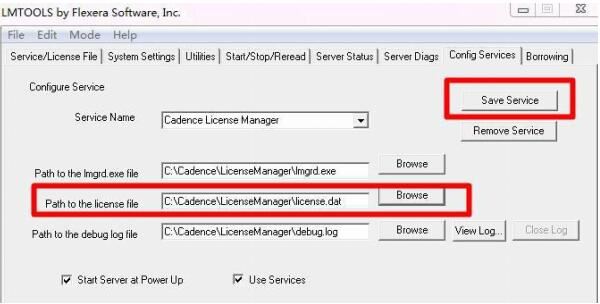

10、在你的 License Manager 安裝目錄 X:\Cadence\License Manager 下以管理員身份運行 lmtools.exe （圖 22 中的 3），在彈出的窗口里找到 Config Services 項，在 Path to the license file 項的那一行里，點 Browes 指向 C:\cadence\License Manager\license.dat（如果看不見license.dat，請?jiān)陬愋椭邢吕x擇 dat 類型）。

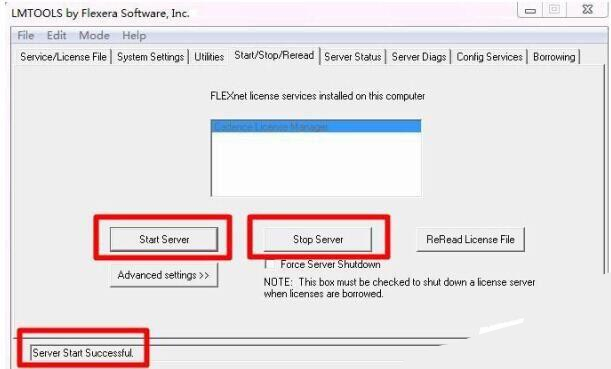

打開它 (open)再點 Save Service, 然后啟動一下服務就，即：切換到
“Start/Stop/Reread”項，先點擊“Stop Server”按鈕，再點擊“Start Server”，可以多次反復此操作，直到提示 license 服務啟動成功，到此，破解完成。說明：關于 Start/Stop/Reread”項，若是提示失敗，也可以不理會，軟件依然可用。
可以嘗試第 10 步不做，軟件也能正常使用。

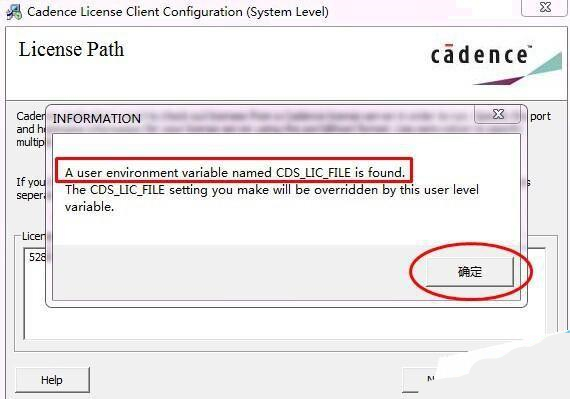

11、如果以上步驟都完成了，打開軟件提示找不到證書，請打開環境變量，用戶變量中CDS_LIC_FILE 變量值是否為 5280@(你的主機名)，如果沒 CDS_LIC_FILE 變量名，請?zhí)砑右粋€(gè)變量。變量名為 CDS_LIC_FILE 變量值為 5280@(你的主機名)，如果 CDS_LIC_FILE 變量值含有兩個或是多個 5280@xxx，請只保留一個 5280@(你的主機名)。
12、別忘了把剛才剪切到別處去的orsimsetup64.dll粘貼回你的安裝路徑X:\Cadence\SPB_17.2\tools\bin目錄下。
到此，破解完成。不必重啟電腦就可運行程序了
備注：由于 17.2 的安裝方法和16.6 的安裝方法差不多一樣，部分截圖借用16.6的破解方法
1、修改Pin腳網絡

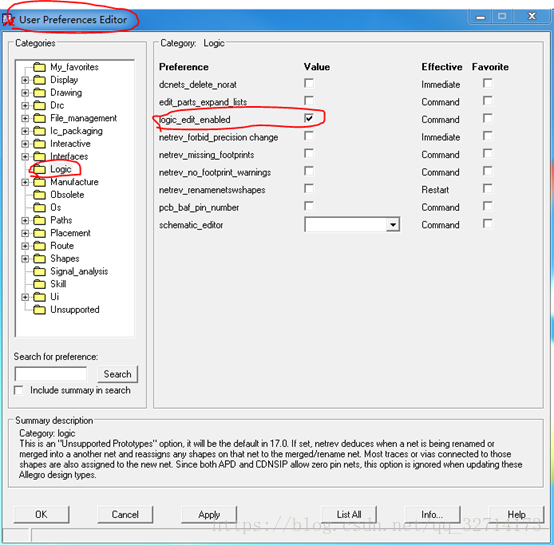

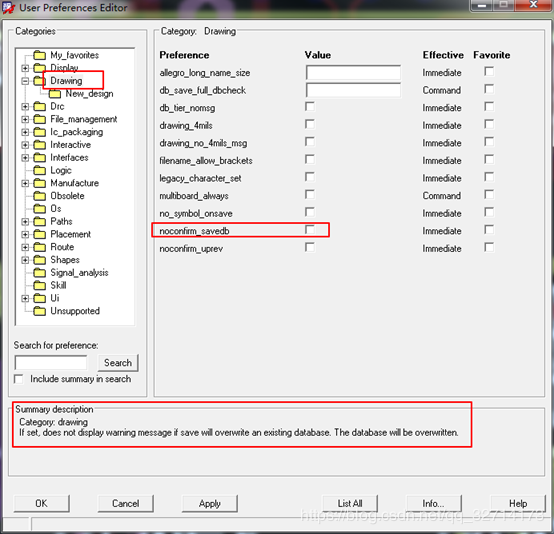

set up --user preference Editor
Logic--net logic

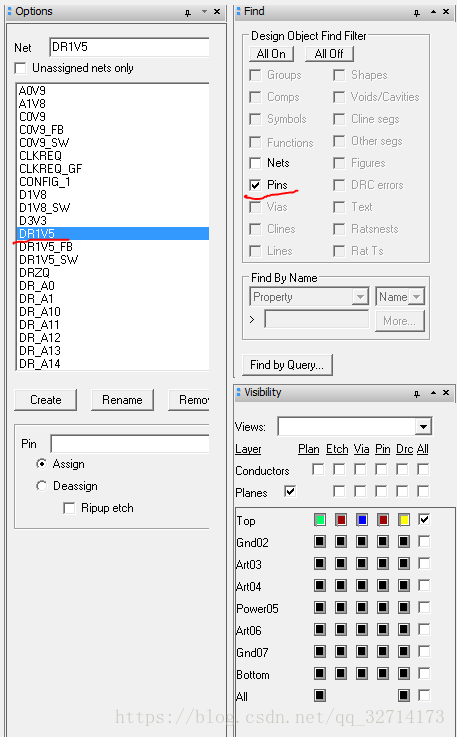

Option處選擇網絡，然后find處選擇Pins，之后點擊要修改網絡的Pin即可將原來的網絡修改為所選擇的網絡。
2、在使用測量工具的時候，在Find處選擇對象就一定會吸附到該對象中心，否則就可以選擇任意位置。
3、交換兩個器件的位置
Place--Swap--Components
4、走線的模式
在走線狀態下，option狀態欄下的bubble選項：
off--走線的時候基本使用這種模式。
hug only 推擠走線的時候只是hug不會移動走線。
shove preferred推擠走線的時候會移動已經走好的線和過孔，不推薦這種模式。

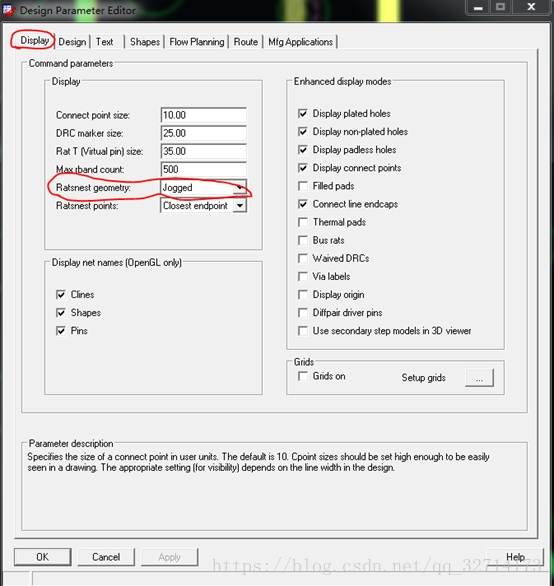

5、改變飛線布線模式
有jogged和straight模式。
Jogged：當飛仙呈水平或者垂直時自動顯示有拐角的線段。
Straight：最短的直線段。
（因?yàn)橹坝玫腁D所以一直習慣直線段的飛線模式，但是后來習慣之后還是覺得jogged的模式更合理。）
6、內電層敷銅
疊層設置好之后，該層是沒有銅皮的，需要自己敷。（AD是設置完疊層就有了）

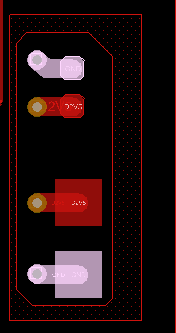

先畫一塊在route keepin層的銅皮，這相當于設置了可以布線的區域，之后畫的銅皮都會在這個框里面，當然走線也不能超出這個框。
具體流程：
a、只打開board outline層

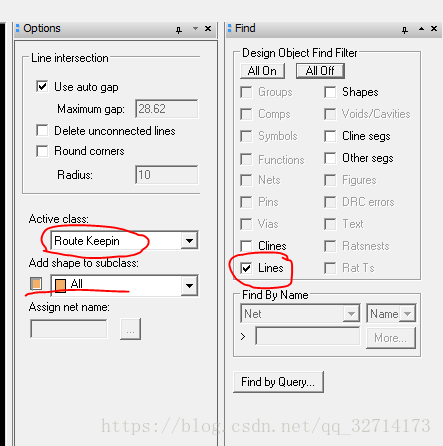

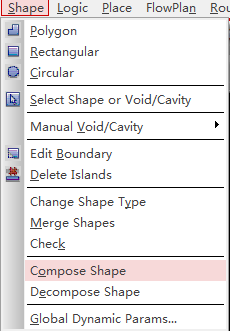

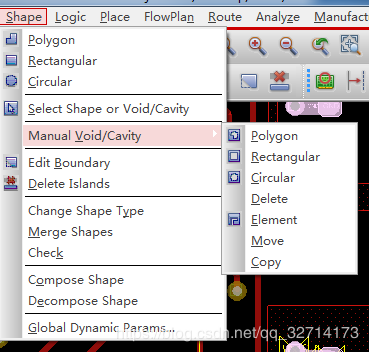

b、shape --compose shape，options和find處設置如下圖設置完之后直接畫一個大于outline層的框即可。
Find處只需要選擇line，不需要選擇其他。
有時候你框選了但是route keepin的shape沒有出來。是因?yàn)槟愕膐utline處于fix狀態，解鎖之后就可以了。
c、選擇外框，右鍵選擇expand/contract，需要縮進20mil。
d、之后設置層數和網絡直接鋪一整塊銅皮即可。銅皮基本選擇dynamic模式。
7、繞T型等長
A、打開CM進行如下設置

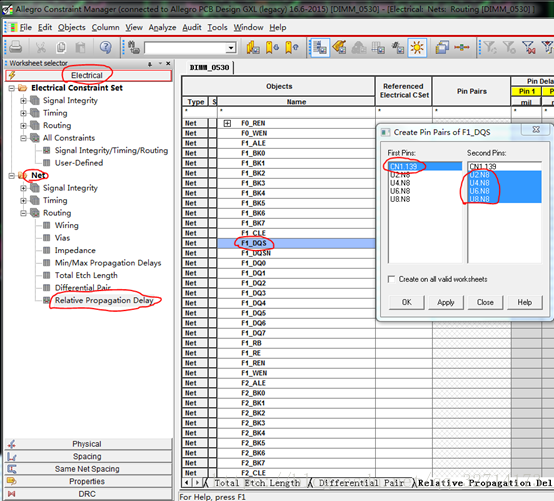

選擇F1_DQS，右鍵creat-pin pair，則出現右邊的選項框。First pin可以理解為源端，second可以理解為負載端，在T形網絡中， 一個源端最多可以對應四個負載端，等長即從源端到每個負載端的長度一樣。

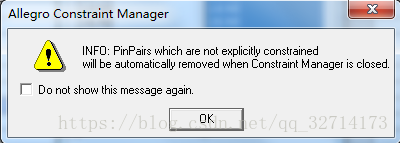

設置好pin pair之后按ok會出現這個警告，意思是設置完pin pair之后必須馬上設置規則，否則過一段時間，設置的pin pair會消失，得重新設置。

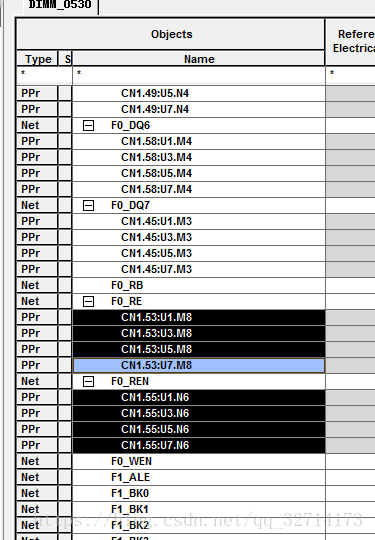

B、將F0的DQS、DQSN、DQ0~7、RE、REN選擇好pin pair之后，就可以設置match group。
需要將每個pin pair選中之后再右鍵creat-match group。如下圖。（不要直接點網絡創建match group，一定要點pin pair）
C、match group設置好之后，設置等長基準，這邊以DQS為基準（選擇其中一個即可），右鍵set as target。然后在其他單元格設置允許誤差的范圍。然后后面紅色的數據表示超出范圍，綠色的數據表示在范圍內。

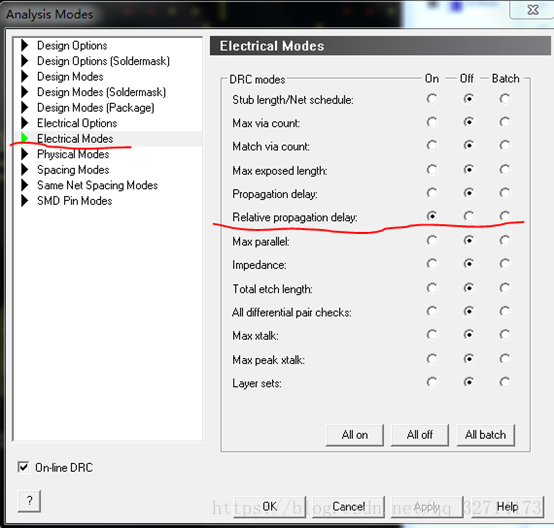

打開檢查模式。Setup--constraint--modes

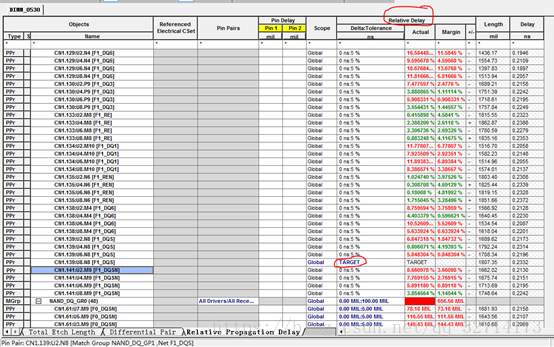

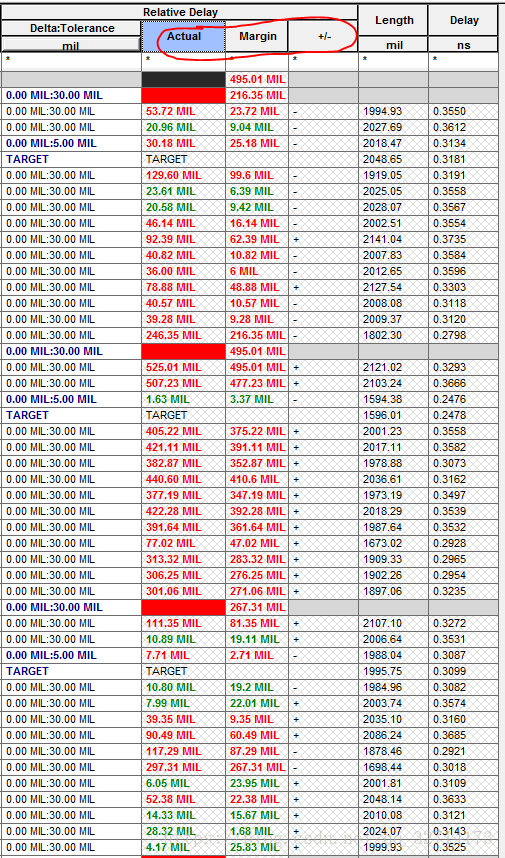

這個一定要打開，不然規則里面relative delay出不來，即如下圖所示3列是沒法顯示的。
D、之后就手動繞等長。
1)

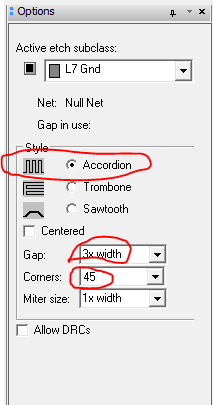

這個是走蛇形線。Options如下設置。（差分最好走5W線寬）

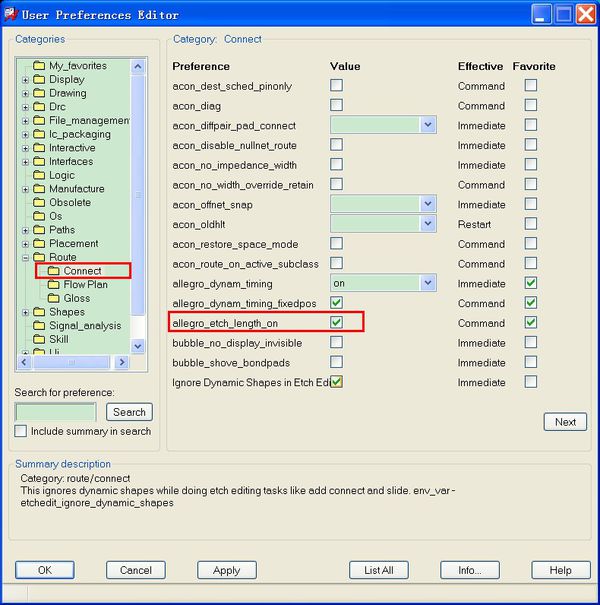

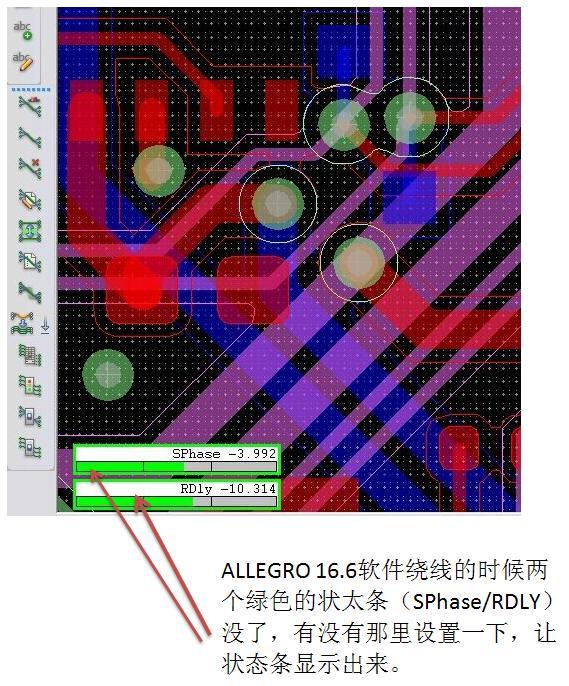

2)狀態條沒有顯示了（摘錄自網上）
F 、T型第一根引出的線可以走的比較長，但是延展到其他四個端點的線最好能走直線不要繞。雖然延伸出去的線是高阻狀態， 但是它會有反射，先越長反射越大，所以盡量走短線。。
net schedule，點擊這個，點擊想要查看的網絡，可以查看從s端到d端的飛線。
順序是先讓T區兩端的線保持一樣長，總長誤差5mil以內的，比如DQS和DQSN這兩根線，兩端線的誤差就要在1mil以內?？傞L(zhǎng)誤差在100mil以內的，兩端線的誤差可以適當長一點。
可以點擊
，然后選擇想要查看的對象，查看線長信息。
繞的之后掌握的技巧：
先看一下這一個match group里面的線差距怎么樣，然后找一個適當?shù)拈L(zhǎng)度，將基準線調成這個長度，然后先將誤差比較小的線完成，之后繞誤差相對可以大一點的。（一開始先調了基準線導致后面有些線無法縮小，之后得將所有線整體饒長）
G、饒等長比較方便的命令。
Route--timing vision
這個功能直接讓比基準長的一種顏色，比基準短的一種顏色，繞好的顯示一種顏色，直接繞就好了，不用去看規則管理器。
Route--auto-interactive delay tune
選擇命令，然后框選想要等長的線就好了。
H、最近畫好的板子在仿真的時候知道，等長不是根據基準DQS繞的，是需要組內所有長度誤差都在30ps以內，所以一開始可以根據上述步驟調試，之后再根據仿真結果調試。30ps約等于200mil（經驗值），以這個值調整出來的不會差很多。
8、關于規則的有關設置

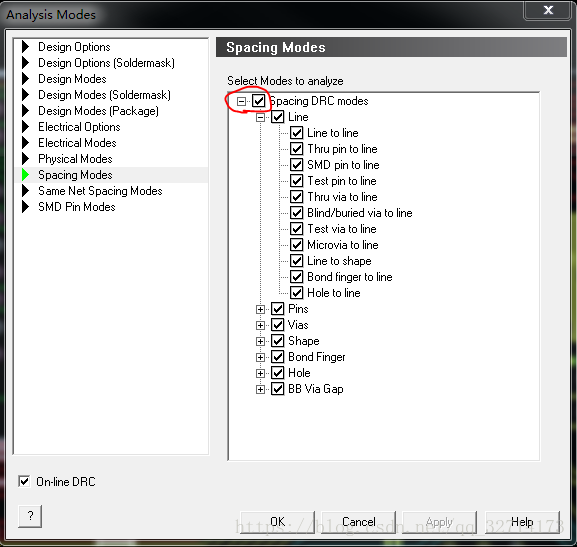

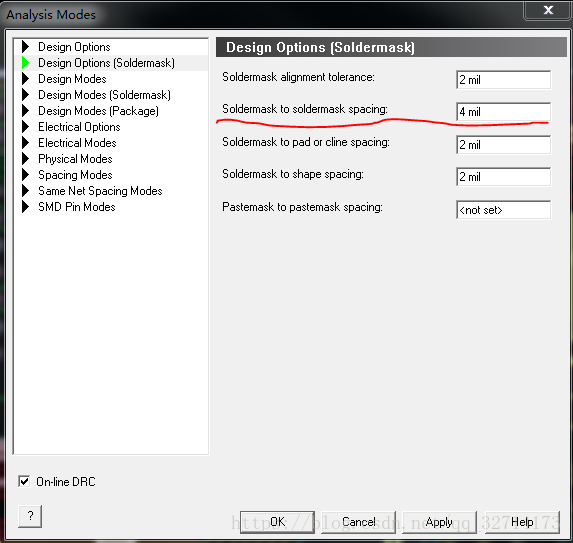

set up--Constraints--modes
這幾個參數都需要設置，具體看公司要求。
sapcing mode都需要打開，假如有些可以忽略的再waive掉。

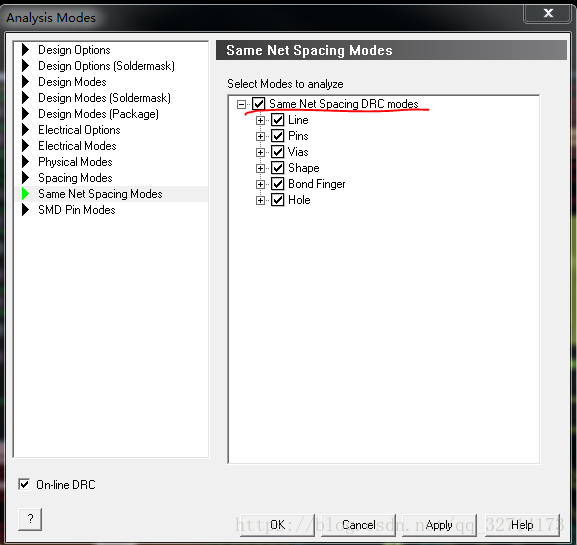

相同網絡的靠太近也會報錯，這個也需要都打開。
9、導出設置
1）導出選項
?File→Export→Sub-Drawing
在Find 窗口中選擇需要導出的選項，可以是option里面的任何東西，比如Line/shape/cline。
2）在命令窗口輸入x 0 0? （導出文件的參考基準坐標，Compelet完直接按X就可以不用去選下面的窗口，如果X被快捷鍵占用則使用pick）
輸完坐標后，按回車，彈出保存CLP文件的窗口，將CLP文件命名保存。
3）導入選項
將CLP文件放到需要導入的文件的當前目錄下
File→import→Sub-drawing選中需要導入的CLP文件
輸入基準坐標（想導入到哪個坐標，就輸入什么坐標，基本為??? x 0 0）
回車完成導入。
PS：要在兩個PCB中相互導入Line/shape/cline需要兩個文件的疊層層數和各層的名字一致，一般的操作，會將導出的文件的疊層改成和要導入的文件一致，如果要導入via，還需要在要導入的PCB的中也有這個via的路徑

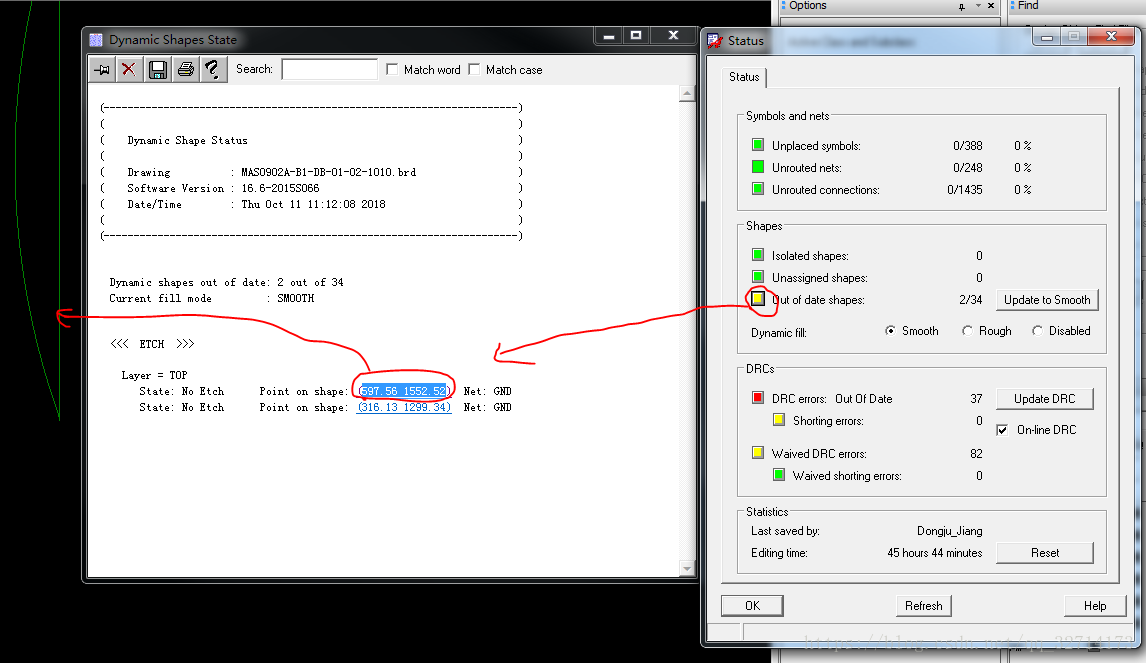

10、銅皮不能自動更新

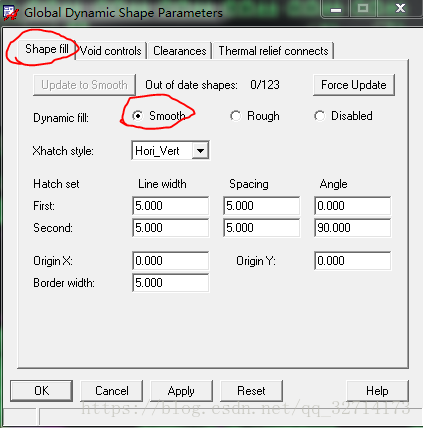

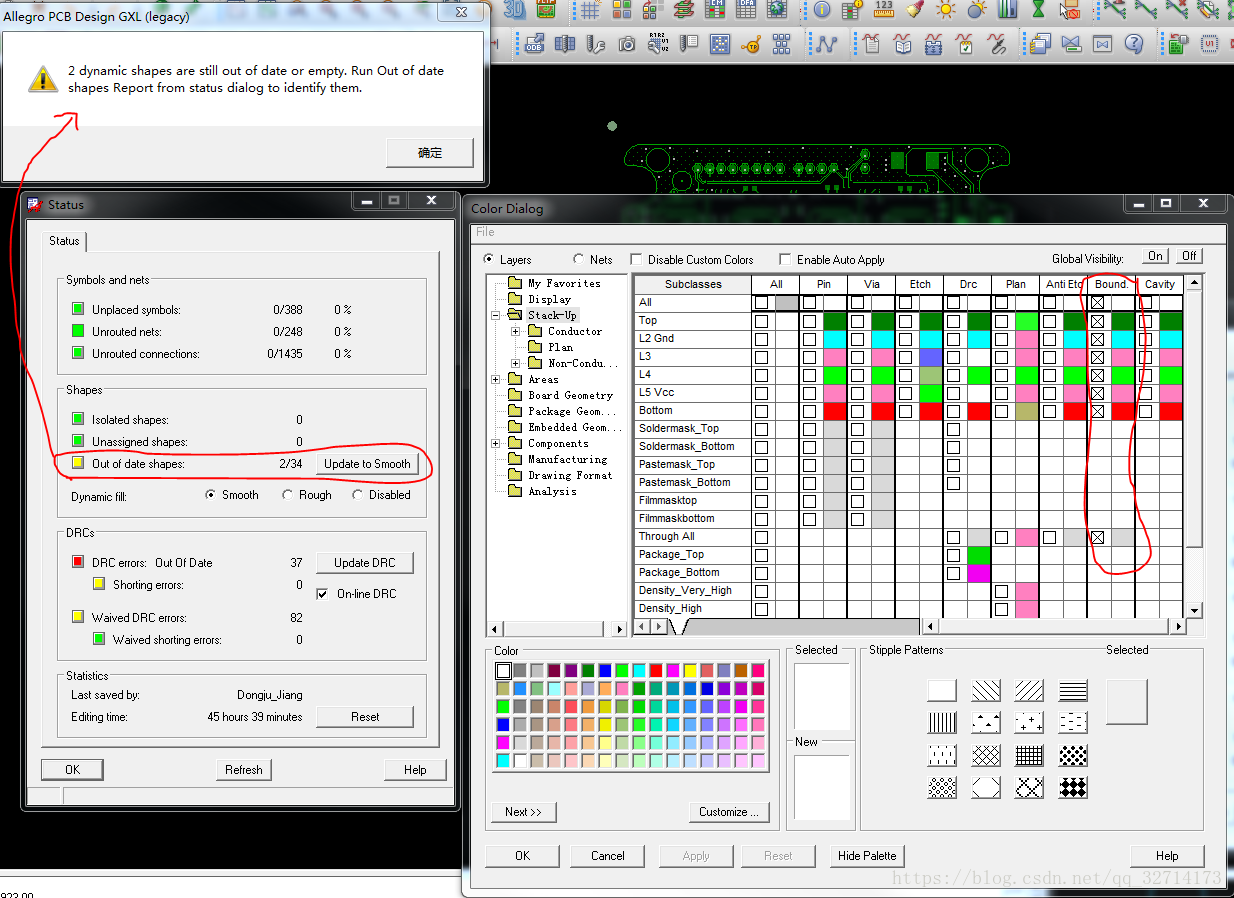

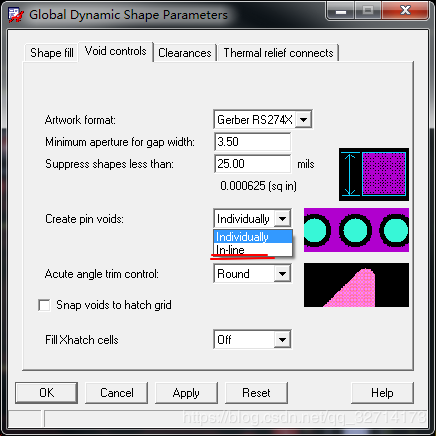

銅皮屬性是dynamic copper，但是修改的過程中他不會自動更新?？梢赃x擇shape--global dynamic shape parameters（這邊改動之后所有銅皮都會修改為相應的設置）
將dynamic fill設置為smooth即可。
11、修改Shape屬性的outline
首先關閉其他東西，直留一個outline。
然后shape--decompose shape，在option那邊選擇board geometry --outline。
最后框選住整個outline就會變成board geometry屬性的outline了。

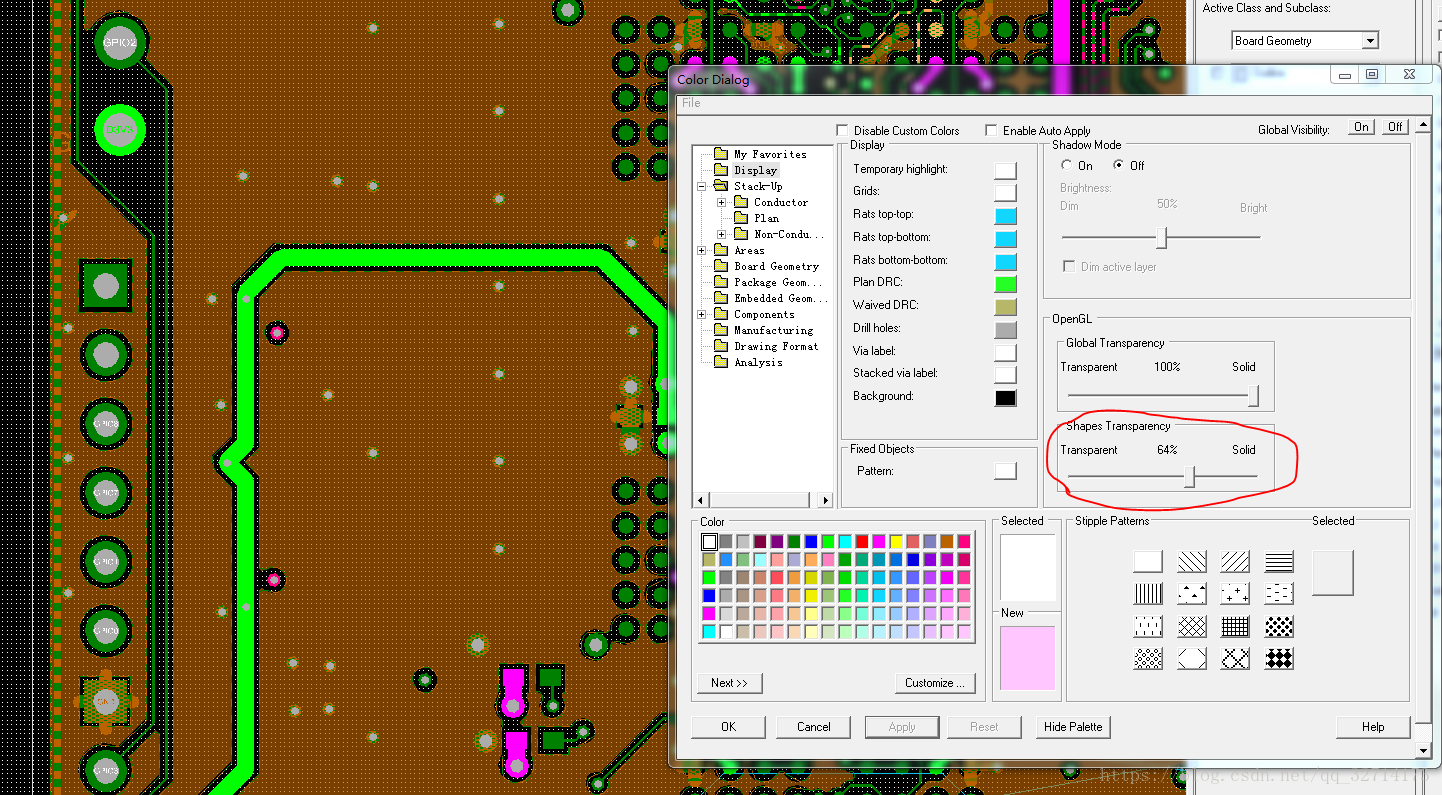

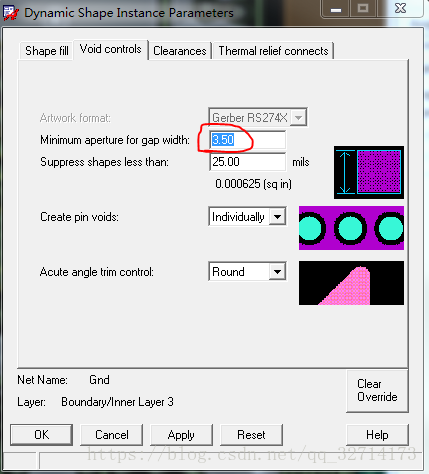

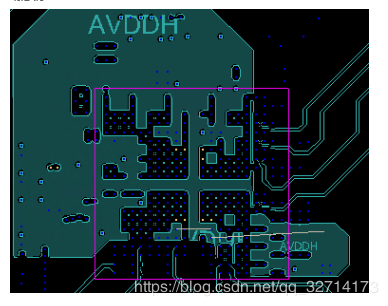

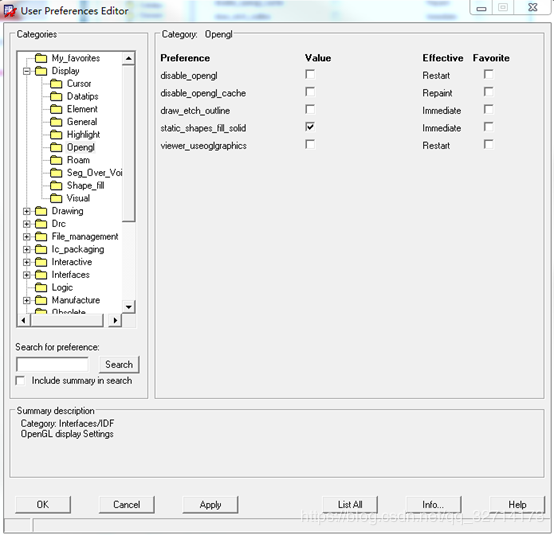

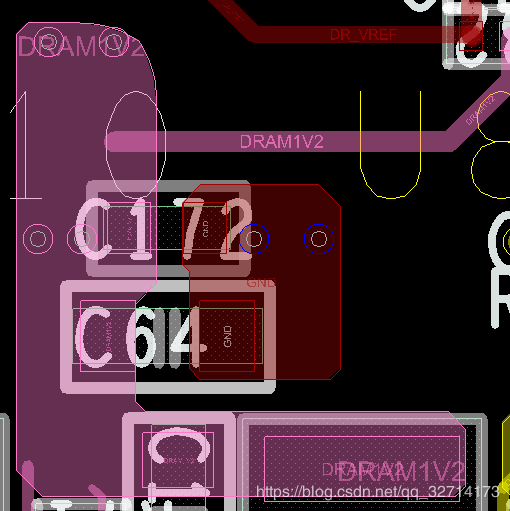

12、銅皮顯示修改

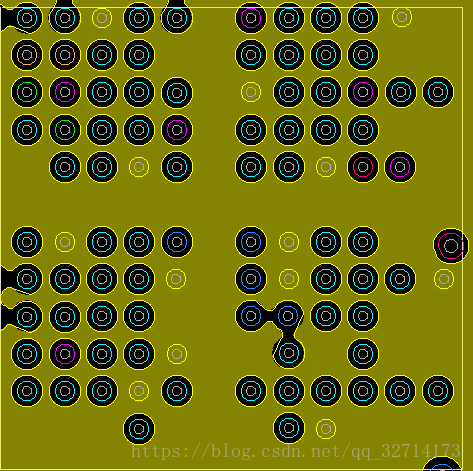

調高之后就可以正常顯示，上圖我總覺得和靜態銅皮一樣。

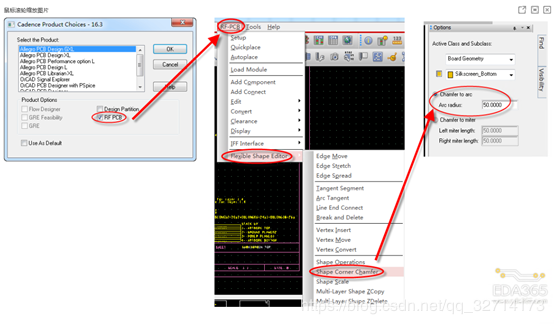

13、畫弧形線
Route--unsupported prototypes--auto-interactive convert corner
然后點擊需要變弧形的線就可以變成一條弧形線。
14、工程性問題
PCB完成后需要檢查一下NPTH（非金屬化孔）是不是有金屬連接，有金屬連接都需要改成PTH（金屬化孔）。另外，NPTH也需要加上solder mask，假如不加板廠默認是塞孔。
在建通孔pad或者Via時也把公差加上，都按+/-4mil就可以了，安裝孔和插接孔，只能大不能少，避免因?yàn)楣钤驘o(wú)法安裝。（在出NC drill那邊修改）
調整字符時需要打開對應層的Solder mask和焊盤，寧愿刪除也不要壓到Solder mask上，所有的封裝制作時都需要對應的Assembly層絲印，以免刪除Silkscreen后沒有備用。
15、snap pick to
這是一個很好用的操作，先選擇一個命令，比如移動或者復制，然后鼠標移動到想到操作的目標附近，右鍵選擇snap pick to。? （segment vertext為線段頂端，比較常用）之后目標會吸附在光標上，將目標移動到相應位置，再右鍵選擇snap pick to，至此操作完成。
在shape edit boundary時也很有用，因?yàn)榧偃玢~皮的端點不在格點上的話是選中不了的，這個時候就可以選擇snap pick to--segment vertsxt，這樣就可以很容易的選中銅皮的端點。
16、更換via的網絡
需要使用EDA365 skill
3、route tools--change via’s net
出現以下對話框，點擊pick
然后點擊相應網絡，done。
再選擇select，點擊相應過孔，done
17、Waive DRC
Waive DRC之后還會顯示是因?yàn)閣aive掉的DRC是在show的狀態下。
選擇display--waive DRCs--blank即可關閉。當然選擇show可以開啟，在最后檢查的時候可以選擇show再檢查一遍waive掉的DRC是否沒有影響。
18、銅皮過BGA
敷銅過bga的時候會遇到以下問題
這樣的銅皮比較參考性就不是很好了?？梢栽O(shè)置以下參數，shape select--選中銅皮右鍵--parameters即可出現以下對話框。
將紅圈標注位置設置為3.5即可變成下圖所示
這樣銅皮就相對比較完整。
需要說明一下這邊的參數是在規則管理器設置的參數上面再額外加的。
比如假如在規則里面設置shape to via的間距為4mil，然后又在parameters 這邊設置via的間距為4mil，那么實際上shape to via的間距會變?yōu)?mil。
19、update to smooth
有的時候不能update to smooth，因?yàn)橹挥幸粋€(gè)外框但是沒有填充的shape是刪除不了的。這個時候可以關閉所有圖層然后打開bound。
點擊out of data shape前面那個小框，會出現對應沒刪除銅皮的坐標，點擊坐標即可跳轉到相應的銅皮，刪除即可。
20、復用布局和走線
選擇placement edit模式
選擇除group之外其他的選項，框選需要復用的布局，右鍵（需要選中元器件右鍵）place replicate create，在空白處右鍵done，會自動跳出需要保存的文件，命名后保存即可。
然后選擇還未布局的元器件（劃重點！必須是一模一樣，有一點不一樣都會導致復用布局出錯），右鍵（需要選中元器件右鍵，其他位置右鍵不會出來相應選項）place replicate apply，選擇剛才保存的文件即可。
復用一遍之后有改動需要再次復用時，需要先在placement edit 模式下選擇group，然后右鍵disband group。然后再按之前的步驟即可復用。
這個技巧操作過程中可能會出挺多錯，有時候也會有元器件對不上的情況，但是你多試幾遍熟悉了之后就會覺得挺方便的。
21、調整差分線

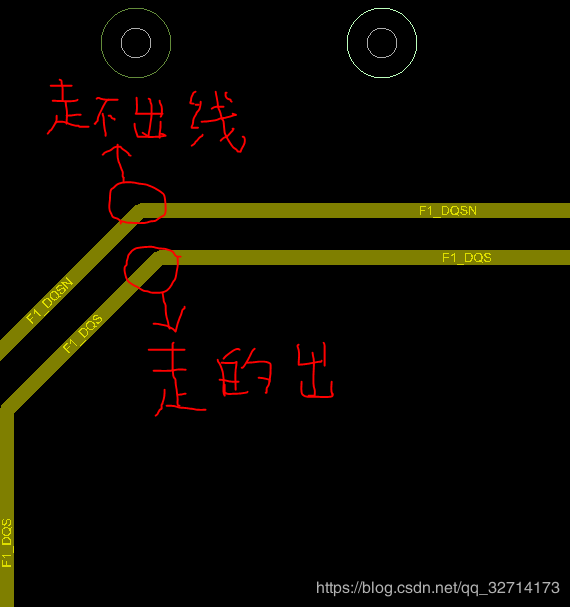

調整差分線的時候，即用連線命令在差分線拐角位置開始走線，外圍的那根線會有走不出來的情況。這是因?yàn)楣战峭鈬哪莻€(gè)點內圍沒有與他平行的點，但是內圍的線在外圍有對應的平行點，所以內圍那根線可以走出線。
22、移動命令的option選項
Ripup etch（rip up:撕毀、取消）：移動元器件的時候會有飛線，并且移動之后，元器件上面原本的走線會消失。
Slide etch(slide:滑動)：移動元器件的時候沒有飛線，移動的時候，元器件上面的走線會一直相連，并且走線是以45°的形式變化。
Stretch ecth(stretch:延展)：移動元器件的時候沒有飛線，移動的時候，元器件上面的走線會一直相連，但是走線是以無角度約束的變化。
假如上面三個都不選的話，移動的時候會有飛線，而且線不會有變動。
rotaion那邊有三個選項，分別是type，angle和point。
type里面有兩個選項，absolute是絕對的意思只能旋轉一次，incremental是持續的意思能夠不停的旋轉。
angle是角度，但是設置45°的時候，只能是右鍵旋轉才能使用，貌似用快捷鍵只能旋轉90°(因?yàn)榭旖萱I設置的時候是旋轉90°）。
point那邊是在旋轉的時候以什么為基點，想要選中的所有元器件一起旋轉并且不改變布局，是用user pick。
在此說明以下技能均是EDA365網站所學習到的。
23、靜態銅實心顯示（但還是網格顯示看著舒服，并且與動態銅有一個區分）
24、銅皮設置
假如設置in-line的話，隔得近的孔之間的銅皮會沒掉，比如下圖這樣：

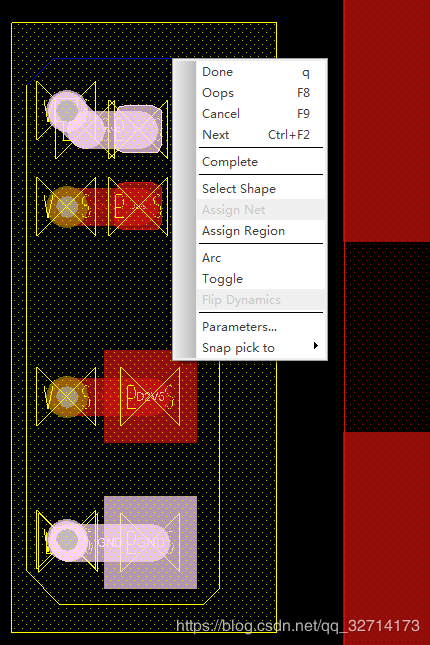

25、靜態銅的手動避讓
選擇一個畫manual void的方式，就可以畫一個框?qū)⑿枰荛_(kāi)的過控或者焊盤避讓開。
因?yàn)閯?dòng)態銅避讓之后內部會很不平整，所以用這個方法還是很不錯的。
26、修改銅皮拐角為圓弧

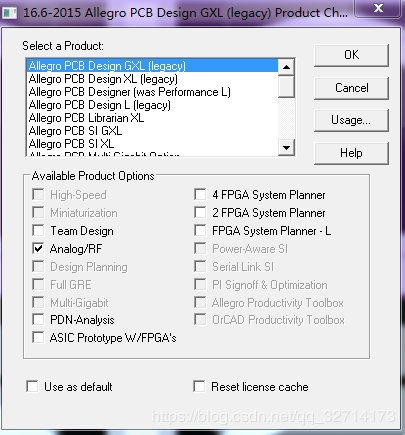

關于16.6版本是稍微有些修改
是選擇nanlog/rf
但是我執行之后只能變成這樣
27、allegro保存時，如果名字相同，不會提示覆蓋文件
28、調整線間距

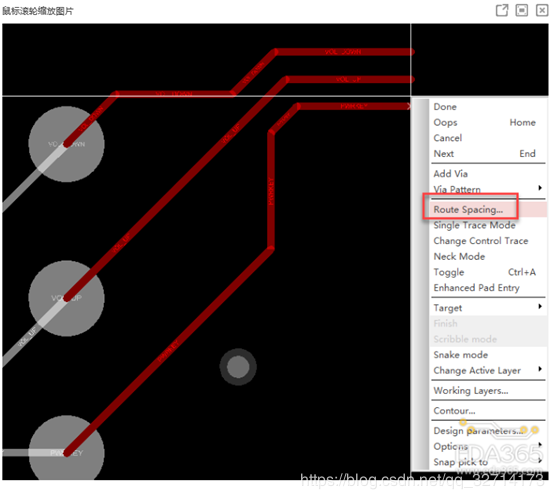

布線過程中可以控制，框選中一組線后，用右鍵菜單中的route spacing功能設置好間距就可以均勻布線了。

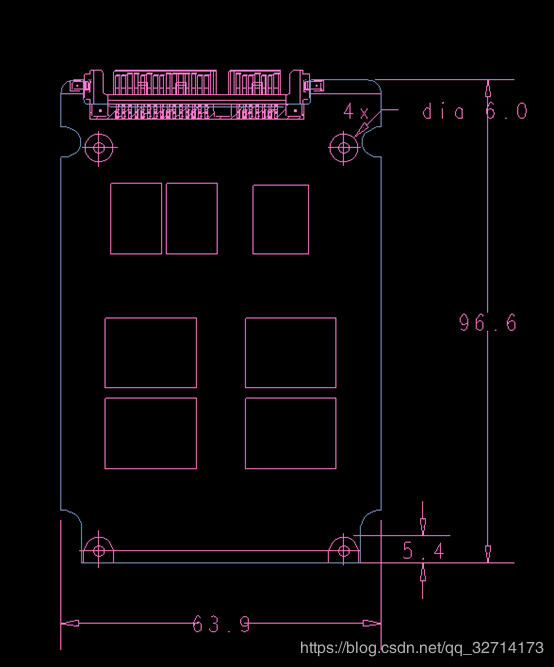

29、allegro導入dxf（這個是自己總結的）

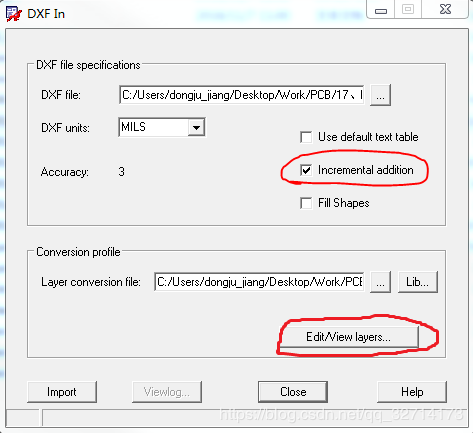

File—import—dxf
假如沒有勾選incremental addition，dxf導進去之后之前的內容都會消失。然后點擊edit/view layers

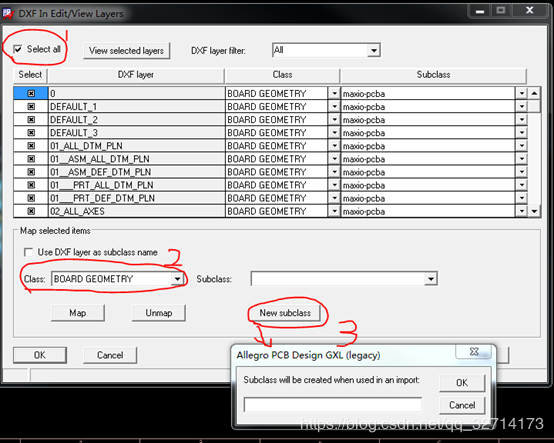

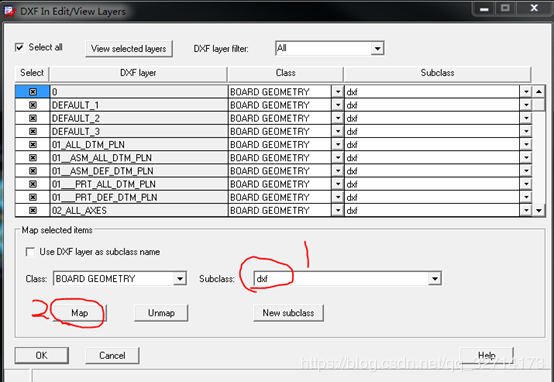

按照上述步驟，創建一個新的subclass，創建好之后map一下，點擊ok，返回之前的對話框，就完成了dxf的導入。
之后可以在color dialog打開看一下導入的是否正確。
之后還需要將dxf中的外框部分轉化為outline
之后就是將outline選中，因?yàn)榫€是一段一段的，所以需要單擊點過去將它們連起來。如圖中藍色部分。

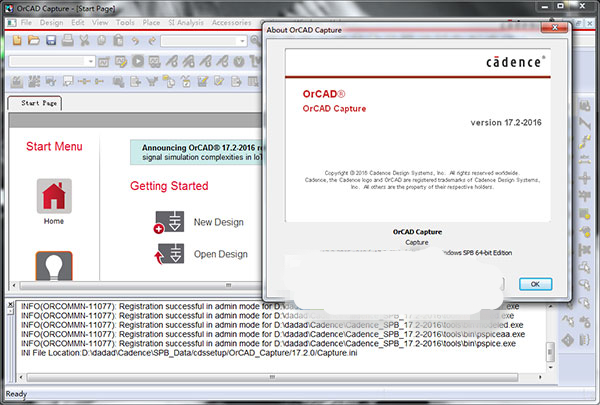

【軟件介紹】
Cadence設計系統公司于日前發布了其新的誠意大作Cadence SPB OrCAD Allegro 17.2-2016，該版本其為我們帶來了一些全新易用特性。但是為了提高Cadence Allegro及OrCAD 17.0的仿真性能，Cadence 17.0將只支持64位版本的操作系統，以充分利用最新硬件的存儲及IO性能。同時，由于Cadence 17采用了新的數據存儲方式，這也使其不再兼容以往的版本，即其設計的文件不能降級，同時還帶來了新的padstack創建方式，這些新的變化使得全球很多老用戶覺得暫時還無法適應，但對于仿真規則驅動的PCB設計流程來說，用戶體驗提升還是很大的。
【新增功能】
Cadence 17.0新功能：一、Cadence SPB 17.2-2016升級所帶來的新功能介紹如下：
1、文件版本不可以降級
即Cadence 17.2-2016 可以打開16.x版本的設計文件，但是Cadence 17.2-2016保存的文件無法再降級到16.x版本下，因此建議務必做備份。
2、Cadence Download Manager
使用CadenceDownload Manager可以自動獲取軟件更新，并可以進行自動下載、安裝；用戶還可以通過該工具自定義更新計劃；
3、Cadence OrCAD、Allegro 產品的相關程序的安裝目錄結構變更：
·Cadence OrCAD、Allegro 17.2-2016 的相關應用程序安裝路徑調整至安裝路徑中的/tools/bin下。因此環境變量PATH中將可不需定義 pcb/bin 及 fet/bin 的路徑。而執行
·Cadence OrCAD、Allegro 17.2-2016 相關應用程序亦可不需設定 17.2-2016 的相關路徑于環境變量中。
·Cadence SPB Switch Release 17.2-2016 版本切換工具已更新,其可辨別不同版本間的應用程序路徑,用以自動更新應用程序與檔案連結性關系。
·若您使用cmd控制臺或批處理程序(batch file),請將您原批處理程序加入 17.2-2016 安裝路徑中的/tools/bin 文件夾路 徑下的 allegro_cmd.bat。
·OrCAD Products 支援 TCL 8.6 64 位版本
4、開始菜單
安裝好軟件之后,在 Windows 的開始菜單里,Cadence 產品根據不同類別進行了調整,更方便管理和查找啟動。老wu試了一下，貌似在win7分組功能可以，但是win10下分組無效，反而更糟糕。
二、OrCAD Capture 17.2-2016的新功能
1、設計差異比對
當兩份電路圖有所差異時,透過 Capture Compare Design 功能可以選擇對電路圖資料夾或是電路圖圖紙頁面做差異比對,比對結果可查看電路圖邏輯或是圖形的差異。
在 Capture 命列選單中,選擇 Tools >> Compare Designs 功能選單來進行電路圖的差異比對。
2、高級零件標號編排功能（Advanced Annotation）
在Capture 中新增了高級零件標號編排的功能,在這個功能中,你可以針對不同電路圖圖紙頁面設定不同的零件序號起始值,同時也可以針對同一頁電路圖圖紙不同零件設定不同的起始序號。
3、新增個人工作環境設定
OrCAD Capture現在對使用者環境設定,有更加高級的設定界面,使用功能選單中的 Option >> Preference >> More Preference 進入設定界面。在新的 Extended Preferences Setup 中,可以針對以下環境做高級設定:
·命令窗口（Command Shell）
·設計及零件庫(Design and Libraries)
·設計緩存(Design Cache)
·設計規則檢查(DRC)
·OrCAD Capture CIS (CIS)
·網絡群組(NetGroup)
·網表(NetList)
·電路圖(Schematic)
4、范例設計瀏覽
在 Cadence 17.2-2016軟件安裝目錄中,整合并提供了 150 個以上的范例檔案讓使用者可以快速了解及學習 OrCAD Capture、OrCAD Capture CIS 以及 OrCAD Capture–OrCAD PSpice 設計流程的設計。在 OrCAD Capture 17.2-2016 中,可以簡單地透過 File – Open – Demo Design 的功能選單開啟內建范例檔案。
5、檔案格式的輸出與輸入
OrCAD Capture 使用File –> Export –> Design XML 或 Library XML 指令以及File –> Import –> Design XML 或Library XML 指令,可以透過<程式安裝目錄中>\tools\capture\tclscripts\capdb\dsn.xd、olb.xd 程式將電路圖、零件庫輸出為XML 格式,以及將XML 格式重新載入成為標準電路圖、零件庫。
6、Intel Schematic Export Format (ISCF)格式輸出
OrCAD Capture 可以使用 File –> Export –> ISCF 介面針對電路圖零件、管腳屬性與接地信號輸出 Intel Schematic Export Format (ISCF) 格式。此格式可以通過用戶界面設定零件或零件管腳屬性的輸出,輸出后這些設定將被存檔于 Caputre.ini 檔案中以便下次使用不需重新設定。
7、PDF輸出
從OrCAD Capture 17.2-2016 版本后,若你的電腦有安裝ghostscript 32 bit、ghostscript 64 bit、 Adobe Acrobat Distiller…等程序,可以使用File –> Export –> PDF 的功能命令將電路圖直接導出為PDF文檔。導出內容包含:
·OrCAD Capture 設計
·顯示設計層級架構
·顯示零件序號列表
·顯示網絡及與其連接的零件腳位
·可跳轉至層級式方塊內的設計
·點選元件可顯示元件屬性
·導覽顯示 off-page connector 的連結
8、OrCAD Capture 設計元件
此元件屬性 PDF 文檔支持與 OrCAD Capture PDF 文檔的 cross-probing 功能。
9、新增 OrCAD PSpice 仿真模型于 Capture –> PSpice 設計流程
OrCAD Capture 對于 Capture -> PSpice 設計流程,新增 OrCAD PSpice 仿真模型,如下表。
10、其他項目的新增功能
針對電路圖 Intersheet Reference 功能,增加對 X 軸向可偏移的設定,可設定負數值做偏移位置設定。
三、OrCAD Capture CIS 17.2-2016 新功能
1、水晶報表 (Crystal Report)
OrCAD Capture CIS 17.2-2016 版本預設針對 ODBC 連接數據庫與水晶報表(Crystal Report)的連接方式改為使用 SQLite 連接到數據庫中。
連接信息如下:
DRIVER=SQLite3 ODBC Driver;Database=”SQLite DB file Name”;LongNames = 0;Timeout = 1000; NoTXN = 0;SyncPragma=NORMAL;StepAPI=0;NoWCHAR=1;
四、OrCad PSpice 17.2-2016 新功能
1、PSpice DMI (Device Modeling Interface)Template Code 產生器
于 PSpice 17.2-2016 可使用 PSpice 模型編輯器(Model Editor)的 DMI (Device Modeling Interface)Template Code 產生器產出 PSpice 連接碼(Adaptor code)。 PSpice 連接碼啟動 PSpice 仿真時使用 PSpice DMI DLL 文檔。將模擬/數字的 C/C++及 SystemC 模型(Model)的模型碼(Model Code)加入 PSpice 連接碼中并使用 Microsoft Visual Studio Express 2013 建立 PSpice DMI DLL 庫。當 Spice DMI DLL 庫產生后,將其對應的 PSpice 模型(.lib)使用 PSpice 模型編輯器快速建立 OrCAD Capture 元件,便可運用此 PSpice 模型于 PSpice 設計仿真流程中。
PSpice DMI Template Code 產生器提供以下元件類型:
●模擬基礎元件：
·通用零件(Generic device)
·電壓控制電壓源(Voltage-Controlled Voltage Source)
·相依電壓源(Function-Dependent Voltage Source)
·電壓控制電流源(Voltage-Controlled Current Source)
·相依電流源(Function-Dependent Current Source)
·兩端點零件(Generic Two-Node Device)
·三端點零件(Generic Three-Node Device)
·數字 C/C++基礎零件
·SystemC 基礎零件
·Verilog-A 基礎零件
2、新增行為仿真模型的延遲(Delay)功能
DelayT()及 DelayT1()功能簡化傳統上使用的延遲功能,例如,TLINE 及 Laplace 函數,其減少在收斂上的問題,并比傳統功能信號(電壓或電流)有更快的計算。
–DelayT() 功能的語法為 delayt(v(x),, ) 例:E2 out 0 value {delayt(V(x),5m, 10m)}
–DelayT1()功能的語法為 delayt1(v(x),) 例:E2 out 0 value {delayt1(V(x),5m)}
3、OPTIONS 指令的 Flag 選項新增 SKIPTOPO
當 Flag 選項設定 SKIP TOPO = 1 時,則 OrCAD Capture 將跳過拓?fù)錂z查(topology checks)。
例:.options SKIPTOPO = 1
支持使用負值于遲滯電壓(Hysteresis voltage)及臨界電壓(threshold voltage)中
五、OrCAD PCB Designer 17.2-2016 新功能
1、全新 Padstack 編輯器界面
新的 Padstack Editor 界面,簡化了設定各種不同 Padstack 的不必要的步驟,使用者只需要在 Start 頁面選擇要建立的種類與幾何形狀之后,就能在其他頁面進行相關細節的設定。
2、動態銅支持分層定義
對于動態銅的 Pin/Via 連接及隔離設定,在新的版本中能夠分層來做特別的定義。
3、以下的設置也支持分層設定：
Dyn_clearance_oversize_array
Dyn_clearance_type
Dyn_fixed_therm_width_array
Dyn_max_thermal_conns
Dyn_min_thermal_conns
Dyn_oversize_therm_width_array
Dyn_thermal_best_fit
Dyn_thermal_con_type
4、全新的層疊結構界面
重新設計的疊構編輯設定,充分運用表格式的方法來進行相關設定,其創意來自于 Constraint Manager 的格式,藉由一致性的表格來讓使用者操作上更為易用。
新的界面整合了 Unused Pad Suppression 與 Embedded Component 設定還有支持了非電氣層的部 ,如:Solder mask, Paste, Coverlay…等;另外對于 Material 的字符長度也擴展到 250 個字符。
5、支持軟硬結合板的多重疊構設計
對應多重疊構的軟硬結合板設計,可透過 Cross Section Editor 設定。
6、軟硬板的區域范圍管理
·新增實體區域來分別定義軟板或硬板的區域范圍。
·新增 Classes 及 Subclass 類型
·加入軟硬結合板及表面處理的 Class。
7、新增 Design Outline 及CUTOUTS subclasses
對于 Board Geometry 新加入了Design Outline及CUTOUTS的subclass供日后更寬廣的應用。
8、動態區域擺放
對于不同疊構層面的軟硬結合板,在擺放零件時能夠依照所屬的區域?qū)⒘慵[放到正確的層面上
9、新增動態網狀銅
動態銅現在能直接鋪設網狀銅。
10、軟件結合板的Inter Layer Checks
軟硬結合板設計因分別擁有不同的mask 及表面涂層,并且對于軟板部分還會有彎折的區域,所以要能夠確實做到相對的檢查以避免設計因生產組裝時發生錯誤,就能透過Inter Layer Checks 設定相關檢查條件。
·彎折區域?qū)τ?Pin, Via 的檢查
·覆蓋范圍檢查
·軟硬結合板的生產資料
·Cross section chart支持多重疊構的表格
11、動態淚滴鋪銅設置
動態補淚滴補銅現在可對各層面進行設定。
12、新增缺少的 Tapered trace 執行輸出報告
新增的報表,可將缺少的漸變 Tapered trace 輸出報表
13、多元的編輯指令模式
v16.6-2015時新增可快速對 Shape 編輯的操作模式,在v17.2延續良好的操作編輯特性,再加入了更多元的編輯指令。
14、全新的 Color Dialog
資料的呈現是很重要的一環,因此新的 Color dialog 將會讓您以更快速更有效率的方式來操作使用。
15、新的視覺呈現
新的界面以標簽頁方式來呈現 Layers / Nets / Display / Favorites / Visibility Pane。
·能透過 Filter 快速篩選出想設定的元件出來。
·可以控制顯示物件種類,以及在多重疊構下各疊構顯示的層面設定
六、用戶界面的更新
1、可自定義的工具欄
提供更能夠個人化的自定義工具欄屬性,現在能讓更多指令變成一個圖標。
2、狀態欄的顯示與隱藏設定
現在您可以設定 Status bar 上需要顯示或隱藏的信息。
3、銳角檢測
對于銳角的檢查,使用者可以通過定義銳角角度來將以下四種情況進行確認。
·Line to Pad
·Line to Shape
·Shape Edge to Edge
·Line to Line
4、孔的間距檢查
通過 Check holes within pads 的設定,無論 Hole 有無 Pad 皆會依 CM Spacing 內 Hole 的間距設定執行檢查。
5、維持 Padstacks 定義
如果設計當中有對零件包裝進行 Replace Padstack,那么在 Refresh Symbol 時能夠選擇是否要保留 現在設計中的 Padstack 名稱而不被刷新。
6、效能提升
CPU 效能提升 10-20%。
Import logic 對于有很多 Pin 數的 Device(>2k pins)條件時,處理速度比以往都要快。
7、字符長度增加
Default internal 的名稱長度由原本的 32 個字符現可增加到 255 個字符。
【安裝破解教程】
1、首先在本網站下載 Cadence Allegro SPB 17. 2 安裝包，下載之后運行其中的 setup.exe，先安裝第一項 License Manager（如圖 2），一直 next 下去，出現 Install 對話框時點擊 Install，license file location 時，單擊 cancel，接下來 yes，然后 finish。界面如下：
2、接下來安裝 cadence 的 Orcad and Allegro Products，即第二項，直到結束

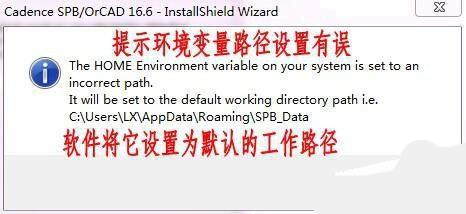

上圖（圖 15）中選擇的安裝選項不同，后面的安裝界面略有不同，請自行觀察直接 next，接下來可能會提示下圖（一般不會出現），若出現，直接確定即可。
在上述框內填上 5280@自己的計算機名稱（Cadence 16.6 和 17.2 版本一般不需要去填寫）。繼續下一步操作 Next
這一步安裝時間較長，耐心等待，直到安裝完成，退出。 以下是軟件的破解步驟
3 、按 ctrl+alt+delete 打開任務管理器，查看進程里是否有 cdsNameServer.exe 或cdsMsgServer.exe，一般都沒有，如果有將其結束掉，沒有就算了.(電腦開機沒運行過 Cadence軟件就不用執行這一步)。
4、把安裝目錄下的 X:\Cadence\SPB_17.2\tools\bin 目錄下的 orsimsetup64.dll 剪切出來找個地方先放著不理（然后破解完畢再拷進原處，如果不用仿真，可以刪之）。
5 、把破解文件夾 SPB 17.2_Crack 中 license manager 文件夾下的 pubkey_verify 、 pubkey_verify.exe 和 LicenseManagerPubkey.bat 放到你的安裝目錄 Cadence\LicenseManager目錄下并以管理員身份運行 LicenseManagerPubkey.bat，運行時間約為 1s 即是正常，能看到界面程序的運行，若是閃爍一下，看不到界面程序運行，估計是破解文件的問題。
6 、把破解文件夾 SPB 17.2_Crack 里 tools 下的 pubkey_verify 、 pubkey_verify.exe 和 ToolsPubkey.bat 放到你的安裝目錄 X:\Cadence\SPB_17.2\tools 目錄下，并以管理員身份運行ToolsPubkey.bat，下圖是正常的，若一閃而過是有問題的。
（注意看一下 DOS 窗口會不會一閃而過，如果運行差不多兩三分鐘就說明沒啥問題，這個比 16.6 運行慢）。
7、 破解包 SPB 17.2_Crack 下的 LicGen 文件夾里， 用記事本打開 src.lic，將第一行的 SERVER this_host （或是 PC_PC）ID=07071982 5280 中的 this_host（或是 PC_PC）改為你計算機的名字。
運行該文件夾中 LicGen.bat，之后將會產生一個 license.lic（如果在運行 LicGen.bat 之前， LicGen 文件夾中已經有 license.lic 文件，請先將其刪除，然后再運行 LicGen.bat 文件，使之生成新的 license.lic 文件。
8、找到你的 LicenseManager 安裝目錄，運行 LicenseServerConfiguration.exe（圖 22 中1），彈出的對話框（圖 23）中點 browes...指向第 7 步用 LicGen.bat 生成那個新的 license.lic， 打開它再點下一步, 把 host name（圖 24，一般這里不需要填寫，默認的已經有了）改為你計算機的完整計算機名稱（在我的電腦上點右鍵，然后點屬性——計算機名就看到了），之后點 next，按界面提示直到完成。
點擊 Next,會在你的 LicenseManager 安裝目錄生成一個 license.dat 文件，
出現這個界面，先不忙點擊 Next，把生成的 license.dat 文件修改一下。
修改好后保存。然后點擊 圖 25 中的 Next
若是下圖就表明破解失敗，重復第 8 步，直到出現 圖 28 成功的界面為止。若是一直不成功，請考慮破解文件是否有問題，或是電腦系統的問題
9、在 X:\Cadence\License Manager 下以管理員身份運行 LicenseClientConfiguration.exe，（圖 22 中的 2），在彈出的界面點擊確定（圖 30），然后在 圖 31 中，這一步不用填什么內容直接點 next，最后點 finish 。
10、在你的 License Manager 安裝目錄 X:\Cadence\License Manager 下以管理員身份運行 lmtools.exe （圖 22 中的 3），在彈出的窗口里找到 Config Services 項，在 Path to the license file 項的那一行里，點 Browes 指向 C:\cadence\License Manager\license.dat（如果看不見license.dat，請?jiān)陬愋椭邢吕x擇 dat 類型）。
打開它 (open)再點 Save Service, 然后啟動一下服務就，即：切換到
“Start/Stop/Reread”項，先點擊“Stop Server”按鈕，再點擊“Start Server”，可以多次反復此操作，直到提示 license 服務啟動成功，到此，破解完成。說明：關于 Start/Stop/Reread”項，若是提示失敗，也可以不理會，軟件依然可用。
可以嘗試第 10 步不做，軟件也能正常使用。
11、如果以上步驟都完成了，打開軟件提示找不到證書，請打開環境變量，用戶變量中CDS_LIC_FILE 變量值是否為 5280@(你的主機名)，如果沒 CDS_LIC_FILE 變量名，請?zhí)砑右粋€(gè)變量。變量名為 CDS_LIC_FILE 變量值為 5280@(你的主機名)，如果 CDS_LIC_FILE 變量值含有兩個或是多個 5280@xxx，請只保留一個 5280@(你的主機名)。
12、別忘了把剛才剪切到別處去的orsimsetup64.dll粘貼回你的安裝路徑X:\Cadence\SPB_17.2\tools\bin目錄下。
到此，破解完成。不必重啟電腦就可運行程序了
備注：由于 17.2 的安裝方法和16.6 的安裝方法差不多一樣，部分截圖借用16.6的破解方法
【使用教程】
Cadence基本操作技巧1、修改Pin腳網絡
set up --user preference Editor
Logic--net logic
Option處選擇網絡，然后find處選擇Pins，之后點擊要修改網絡的Pin即可將原來的網絡修改為所選擇的網絡。
2、在使用測量工具的時候，在Find處選擇對象就一定會吸附到該對象中心，否則就可以選擇任意位置。
3、交換兩個器件的位置
Place--Swap--Components
4、走線的模式
在走線狀態下，option狀態欄下的bubble選項：
off--走線的時候基本使用這種模式。
hug only 推擠走線的時候只是hug不會移動走線。
shove preferred推擠走線的時候會移動已經走好的線和過孔，不推薦這種模式。
5、改變飛線布線模式
有jogged和straight模式。
Jogged：當飛仙呈水平或者垂直時自動顯示有拐角的線段。
Straight：最短的直線段。
（因?yàn)橹坝玫腁D所以一直習慣直線段的飛線模式，但是后來習慣之后還是覺得jogged的模式更合理。）
6、內電層敷銅
疊層設置好之后，該層是沒有銅皮的，需要自己敷。（AD是設置完疊層就有了）
先畫一塊在route keepin層的銅皮，這相當于設置了可以布線的區域，之后畫的銅皮都會在這個框里面，當然走線也不能超出這個框。
具體流程：
a、只打開board outline層
b、shape --compose shape，options和find處設置如下圖設置完之后直接畫一個大于outline層的框即可。
Find處只需要選擇line，不需要選擇其他。
有時候你框選了但是route keepin的shape沒有出來。是因?yàn)槟愕膐utline處于fix狀態，解鎖之后就可以了。
c、選擇外框，右鍵選擇expand/contract，需要縮進20mil。
d、之后設置層數和網絡直接鋪一整塊銅皮即可。銅皮基本選擇dynamic模式。
7、繞T型等長
A、打開CM進行如下設置
選擇F1_DQS，右鍵creat-pin pair，則出現右邊的選項框。First pin可以理解為源端，second可以理解為負載端，在T形網絡中， 一個源端最多可以對應四個負載端，等長即從源端到每個負載端的長度一樣。
設置好pin pair之后按ok會出現這個警告，意思是設置完pin pair之后必須馬上設置規則，否則過一段時間，設置的pin pair會消失，得重新設置。
B、將F0的DQS、DQSN、DQ0~7、RE、REN選擇好pin pair之后，就可以設置match group。
需要將每個pin pair選中之后再右鍵creat-match group。如下圖。（不要直接點網絡創建match group，一定要點pin pair）
C、match group設置好之后，設置等長基準，這邊以DQS為基準（選擇其中一個即可），右鍵set as target。然后在其他單元格設置允許誤差的范圍。然后后面紅色的數據表示超出范圍，綠色的數據表示在范圍內。
打開檢查模式。Setup--constraint--modes
這個一定要打開，不然規則里面relative delay出不來，即如下圖所示3列是沒法顯示的。
D、之后就手動繞等長。
1)
這個是走蛇形線。Options如下設置。（差分最好走5W線寬）2)狀態條沒有顯示了（摘錄自網上）
F 、T型第一根引出的線可以走的比較長，但是延展到其他四個端點的線最好能走直線不要繞。雖然延伸出去的線是高阻狀態， 但是它會有反射，先越長反射越大，所以盡量走短線。。
net schedule，點擊這個，點擊想要查看的網絡，可以查看從s端到d端的飛線。順序是先讓T區兩端的線保持一樣長，總長誤差5mil以內的，比如DQS和DQSN這兩根線，兩端線的誤差就要在1mil以內?？傞L(zhǎng)誤差在100mil以內的，兩端線的誤差可以適當長一點。
可以點擊
，然后選擇想要查看的對象，查看線長信息。繞的之后掌握的技巧：
先看一下這一個match group里面的線差距怎么樣，然后找一個適當?shù)拈L(zhǎng)度，將基準線調成這個長度，然后先將誤差比較小的線完成，之后繞誤差相對可以大一點的。（一開始先調了基準線導致后面有些線無法縮小，之后得將所有線整體饒長）
G、饒等長比較方便的命令。
Route--timing vision
這個功能直接讓比基準長的一種顏色，比基準短的一種顏色，繞好的顯示一種顏色，直接繞就好了，不用去看規則管理器。
Route--auto-interactive delay tune
選擇命令，然后框選想要等長的線就好了。
H、最近畫好的板子在仿真的時候知道，等長不是根據基準DQS繞的，是需要組內所有長度誤差都在30ps以內，所以一開始可以根據上述步驟調試，之后再根據仿真結果調試。30ps約等于200mil（經驗值），以這個值調整出來的不會差很多。
8、關于規則的有關設置
set up--Constraints--modes
這幾個參數都需要設置，具體看公司要求。
sapcing mode都需要打開，假如有些可以忽略的再waive掉。
相同網絡的靠太近也會報錯，這個也需要都打開。
9、導出設置
1）導出選項
?File→Export→Sub-Drawing
在Find 窗口中選擇需要導出的選項，可以是option里面的任何東西，比如Line/shape/cline。
2）在命令窗口輸入x 0 0? （導出文件的參考基準坐標，Compelet完直接按X就可以不用去選下面的窗口，如果X被快捷鍵占用則使用pick）
輸完坐標后，按回車，彈出保存CLP文件的窗口，將CLP文件命名保存。
3）導入選項
將CLP文件放到需要導入的文件的當前目錄下
File→import→Sub-drawing選中需要導入的CLP文件
輸入基準坐標（想導入到哪個坐標，就輸入什么坐標，基本為??? x 0 0）
回車完成導入。
PS：要在兩個PCB中相互導入Line/shape/cline需要兩個文件的疊層層數和各層的名字一致，一般的操作，會將導出的文件的疊層改成和要導入的文件一致，如果要導入via，還需要在要導入的PCB的中也有這個via的路徑
10、銅皮不能自動更新
銅皮屬性是dynamic copper，但是修改的過程中他不會自動更新?？梢赃x擇shape--global dynamic shape parameters（這邊改動之后所有銅皮都會修改為相應的設置）
將dynamic fill設置為smooth即可。
11、修改Shape屬性的outline
首先關閉其他東西，直留一個outline。
然后shape--decompose shape，在option那邊選擇board geometry --outline。
最后框選住整個outline就會變成board geometry屬性的outline了。
12、銅皮顯示修改
調高之后就可以正常顯示，上圖我總覺得和靜態銅皮一樣。
13、畫弧形線
Route--unsupported prototypes--auto-interactive convert corner
然后點擊需要變弧形的線就可以變成一條弧形線。
14、工程性問題
PCB完成后需要檢查一下NPTH（非金屬化孔）是不是有金屬連接，有金屬連接都需要改成PTH（金屬化孔）。另外，NPTH也需要加上solder mask，假如不加板廠默認是塞孔。
在建通孔pad或者Via時也把公差加上，都按+/-4mil就可以了，安裝孔和插接孔，只能大不能少，避免因?yàn)楣钤驘o(wú)法安裝。（在出NC drill那邊修改）
調整字符時需要打開對應層的Solder mask和焊盤，寧愿刪除也不要壓到Solder mask上，所有的封裝制作時都需要對應的Assembly層絲印，以免刪除Silkscreen后沒有備用。
15、snap pick to
這是一個很好用的操作，先選擇一個命令，比如移動或者復制，然后鼠標移動到想到操作的目標附近，右鍵選擇snap pick to。? （segment vertext為線段頂端，比較常用）之后目標會吸附在光標上，將目標移動到相應位置，再右鍵選擇snap pick to，至此操作完成。
在shape edit boundary時也很有用，因?yàn)榧偃玢~皮的端點不在格點上的話是選中不了的，這個時候就可以選擇snap pick to--segment vertsxt，這樣就可以很容易的選中銅皮的端點。
16、更換via的網絡
需要使用EDA365 skill
3、route tools--change via’s net
出現以下對話框，點擊pick
然后點擊相應網絡，done。
再選擇select，點擊相應過孔，done
17、Waive DRC
Waive DRC之后還會顯示是因?yàn)閣aive掉的DRC是在show的狀態下。
選擇display--waive DRCs--blank即可關閉。當然選擇show可以開啟，在最后檢查的時候可以選擇show再檢查一遍waive掉的DRC是否沒有影響。
18、銅皮過BGA
敷銅過bga的時候會遇到以下問題
這樣的銅皮比較參考性就不是很好了?？梢栽O(shè)置以下參數，shape select--選中銅皮右鍵--parameters即可出現以下對話框。
將紅圈標注位置設置為3.5即可變成下圖所示
這樣銅皮就相對比較完整。
需要說明一下這邊的參數是在規則管理器設置的參數上面再額外加的。
比如假如在規則里面設置shape to via的間距為4mil，然后又在parameters 這邊設置via的間距為4mil，那么實際上shape to via的間距會變?yōu)?mil。
19、update to smooth
有的時候不能update to smooth，因?yàn)橹挥幸粋€(gè)外框但是沒有填充的shape是刪除不了的。這個時候可以關閉所有圖層然后打開bound。
點擊out of data shape前面那個小框，會出現對應沒刪除銅皮的坐標，點擊坐標即可跳轉到相應的銅皮，刪除即可。
20、復用布局和走線
選擇placement edit模式
選擇除group之外其他的選項，框選需要復用的布局，右鍵（需要選中元器件右鍵）place replicate create，在空白處右鍵done，會自動跳出需要保存的文件，命名后保存即可。
然后選擇還未布局的元器件（劃重點！必須是一模一樣，有一點不一樣都會導致復用布局出錯），右鍵（需要選中元器件右鍵，其他位置右鍵不會出來相應選項）place replicate apply，選擇剛才保存的文件即可。
復用一遍之后有改動需要再次復用時，需要先在placement edit 模式下選擇group，然后右鍵disband group。然后再按之前的步驟即可復用。
這個技巧操作過程中可能會出挺多錯，有時候也會有元器件對不上的情況，但是你多試幾遍熟悉了之后就會覺得挺方便的。
21、調整差分線
調整差分線的時候，即用連線命令在差分線拐角位置開始走線，外圍的那根線會有走不出來的情況。這是因?yàn)楣战峭鈬哪莻€(gè)點內圍沒有與他平行的點，但是內圍的線在外圍有對應的平行點，所以內圍那根線可以走出線。
22、移動命令的option選項
Ripup etch（rip up:撕毀、取消）：移動元器件的時候會有飛線，并且移動之后，元器件上面原本的走線會消失。
Slide etch(slide:滑動)：移動元器件的時候沒有飛線，移動的時候，元器件上面的走線會一直相連，并且走線是以45°的形式變化。
Stretch ecth(stretch:延展)：移動元器件的時候沒有飛線，移動的時候，元器件上面的走線會一直相連，但是走線是以無角度約束的變化。
假如上面三個都不選的話，移動的時候會有飛線，而且線不會有變動。
rotaion那邊有三個選項，分別是type，angle和point。
type里面有兩個選項，absolute是絕對的意思只能旋轉一次，incremental是持續的意思能夠不停的旋轉。
angle是角度，但是設置45°的時候，只能是右鍵旋轉才能使用，貌似用快捷鍵只能旋轉90°(因?yàn)榭旖萱I設置的時候是旋轉90°）。
point那邊是在旋轉的時候以什么為基點，想要選中的所有元器件一起旋轉并且不改變布局，是用user pick。
在此說明以下技能均是EDA365網站所學習到的。
23、靜態銅實心顯示（但還是網格顯示看著舒服，并且與動態銅有一個區分）
24、銅皮設置
假如設置in-line的話，隔得近的孔之間的銅皮會沒掉，比如下圖這樣：
25、靜態銅的手動避讓
選擇一個畫manual void的方式，就可以畫一個框?qū)⑿枰荛_(kāi)的過控或者焊盤避讓開。
因?yàn)閯?dòng)態銅避讓之后內部會很不平整，所以用這個方法還是很不錯的。
26、修改銅皮拐角為圓弧
關于16.6版本是稍微有些修改
是選擇nanlog/rf
但是我執行之后只能變成這樣
27、allegro保存時，如果名字相同，不會提示覆蓋文件
28、調整線間距
布線過程中可以控制，框選中一組線后，用右鍵菜單中的route spacing功能設置好間距就可以均勻布線了。
29、allegro導入dxf（這個是自己總結的）
File—import—dxf
假如沒有勾選incremental addition，dxf導進去之后之前的內容都會消失。然后點擊edit/view layers
按照上述步驟，創建一個新的subclass，創建好之后map一下，點擊ok，返回之前的對話框，就完成了dxf的導入。
之后可以在color dialog打開看一下導入的是否正確。
之后還需要將dxf中的外框部分轉化為outline
之后就是將outline選中，因?yàn)榫€是一段一段的，所以需要單擊點過去將它們連起來。如圖中藍色部分。
精品軟件
用戶評論
（您的評論需要經過審核才能顯示）
共0人參與,0條評論
