autoform plus r7是一款非常實用的板成形模擬軟件，這款軟件能夠幫助用戶簡化鈑金成型過程，這樣能夠大大提高用戶的工作效率以及降低次品率。autoform中文版的宗旨是幫助用戶設計出質量可靠的零件模具。

【基本介紹】

autoform是一款非常專業的鈑金加工成型軟件。autoform為用戶展示了簡化和加速鈑金成型全過程，因而能幫助用戶設計出最高質量的零件和模具，并且大幅減少鍍金生產中停機時間和次品率。

【官方介紹】

AutoForm Engineering GmbH發布了最新版本的AutoForm plus R7軟件，新版為用戶帶來諸多實用功能，達到了工藝仿真模擬的新高度。通過新的一組更新和功能強化來幫助用戶達到仿真模擬，這樣用戶可以更靈活、更有效率地進行工藝設置，驗證所有成形過程，尤其是對級進模和熱成型。AutoForm plus R7最主要的亮點之一是更新后的級進模規劃和仿真功能，為最終工藝驗證導入CAD設計模具幾何體，規劃階段部分導入和全部工藝工程部分導入，包括模面生成和模擬，這樣用戶可以確保高效地進行工藝工程和穩定性部件的生產以滿足用戶所需的質量需求。另外，AutoForm plus R7特別研發增強線性拉延筋模型，相較于AutoForm plus R6的適配型線性模型有了重要改進。該模型提供更好的途徑來估算拉延筋上舉力—考慮了更高的上舉力，更實際地呈現拉延筋效果。此外，該模型不斷更新實時工藝進程內模擬的真實面板彎曲形狀。這些重要改進提升了拉延筋效果相關的模擬準確性。增強線性拉延筋模型讓模擬更接近現實。通過使用AutoFormplus R7，預估的壓邊圈舉升力和實際操作中得出的以及用真實筋的計算結果相差無幾。

【特色介紹】

1、全自動網格劃分
傳統意義上的分析師，都在對幾何的網格劃分上具有較深的造詣，在一個方案的整個分析過程中，網格的處理，往往占據了70%的精力。資深分析師的匱乏，嚴重影響了CAE分析在工業界的推廣應用。Autoform由于在接觸算法上的重大突破，從而在根本上改變了網格劃分對技術人員所要求的內涵，其整個劃分過程全自動，無需用戶干預，具有快速、準確、穩定和簡單的特點，不占用使用人員的精力。全自動網格劃分，使得CAE分析的瓶頸問題得到解決，對普通技術人員而言，CAE分析不再是一個神秘領域，使得CAE工業應用的普及化真正成為現實。

2、計算速度快
Autoform對板沖壓成型過程的仿真模擬計算速度超越了傳統意義上對板沖壓成型過程進行模擬所需時間的理解。其計算速度是同類CAE軟件的幾倍甚至幾十倍。絕大部分制件的仿真分析計算都能在幾十分鐘內完成，有些甚至只需幾分鐘。

3、模擬精度高
Autoform不僅在瑞士設有研發部門，而且在德國還專門設有工業應用部門，其與歐洲的一些著名的汽車生產商和模具生產商之間也已建立了良好的聯系和反饋機制。經過多年的工業應用反饋積累改進和版本升級，目前，Autoform的模擬精度已經在世界范圍內得到了廣泛認可，這一點也已經在NUMISHEET’2002的試題結果中得到了很好的反映。

4、模擬結果穩定性高
Autoform諸多內置參數來源于工業實際，無需用戶外部干預。與傳統CAE軟件比較，其計算結果不依賴于操作者的FE經驗，不會因人而異，穩定性非常好。這一點已經在NUMISHEET’2002的試題結果中得到了很好的反映。

5、界面簡潔，操作性好
Autoform的前、后處理所有功能都集成于一個界面之中，但整個界面簡單明了，給人以井井有條之感。其所有模塊都兼具向?qū)Чδ埽脩糁豁毎床烤桶鄬⒃O置填好即可。若用戶有錯誤或疏漏的地方，Autoform會以警示顏色標出，方便用戶檢查及修改。

6、全參數化驅動，各模塊無縫集成
Autoform中的所有涉及模面設計及幾何操作的地方，都是參數化驅動，用戶修改任意一處，相應的其它地方都自動改變。不同模塊無縫集成，在任意一模塊中都可調用其它模塊中所獲得的結果。

【功能介紹】

1.圖形顯示支持OpenGL圖形標準，能真實上色，能顯示幾何體的陰影圖及伴有選定結果變量后的彩色分布圖，動畫能力和陰影圖的實時旋轉使后處理變得更容易并使用戶分析結果更方便快捷，彈擊鼠標可顯示零件的有關數據，數據結果的輸出等。

2.動態剪輯(dynamic clipping)和動態截面(dynamic section):用戶界面的動態剪輯和動態截面支持板料和模具接觸面間的準確評估，而且模具閉合時板料的成形狀態能很方便地觀看和理解，這利于確認模具何形狀的任何改變后材料的流動和板料成形情況。

3.滑動線和沖擊線(skid and impact lines)的評價:通過在模具表面上定義滑動線和沖擊線來評估它們在板料上的運動情形及其對制件質量的影響，并能自動確定板料和這些線的接觸情形以及接觸區域內材料的流動軌跡。

【安裝破解】

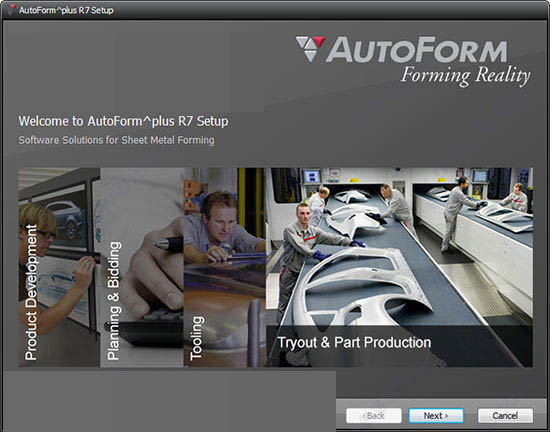

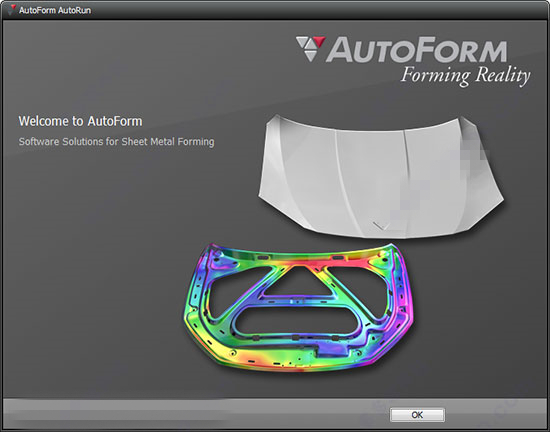

1、解壓安裝包，運行“AutoForm_R7_AutoRun.exe”開始安裝

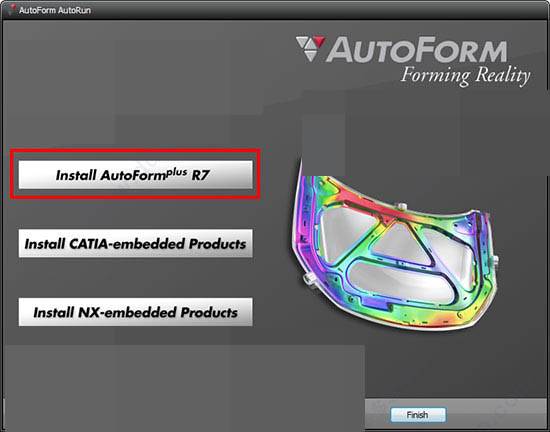

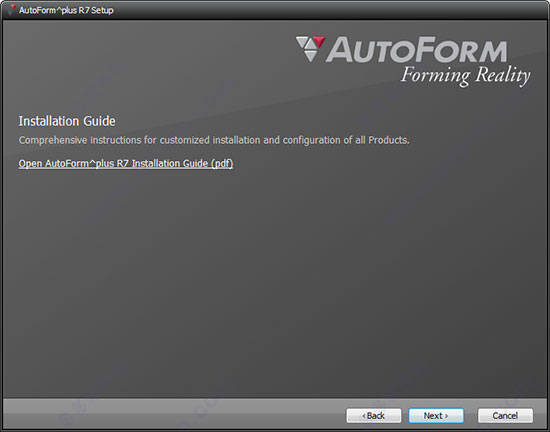

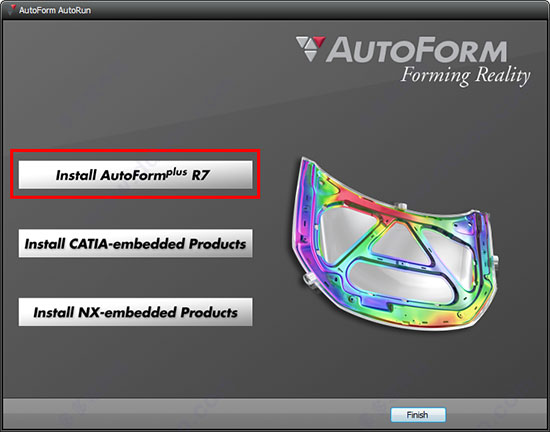

2、選擇第一項“Install Autoform plus R7”


3、點擊Next

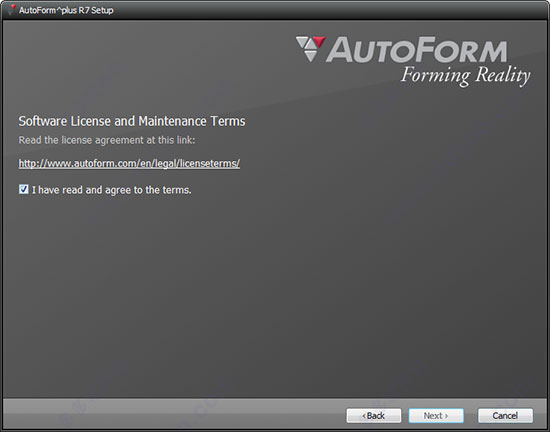

4、勾選允許用戶協議


5、點擊NEXT

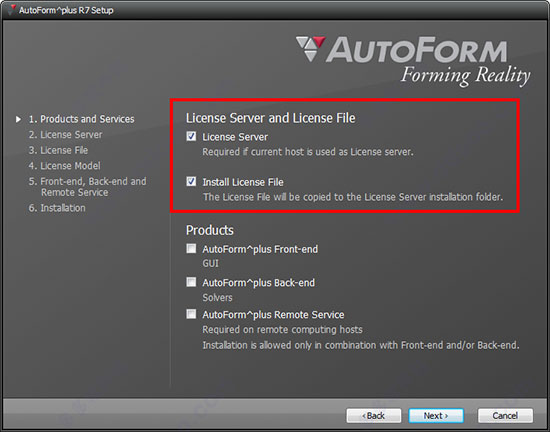

6、依次勾選“”License Server" 和 "Install License File"，點擊NEXT安裝許可服務器

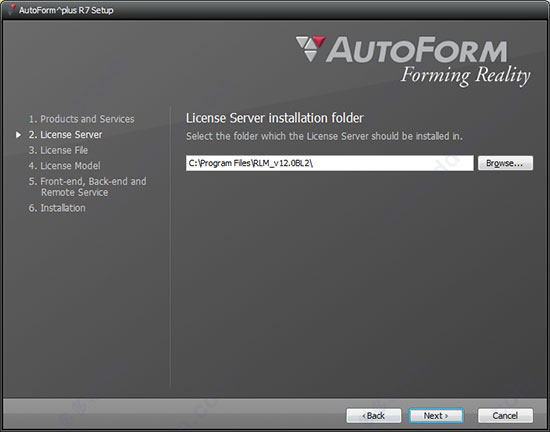

7、選擇許可安裝目錄，建議默認


8、打開安裝包“_SolidSQUAD_Win64”目錄下的“AutoForm.lic”載入

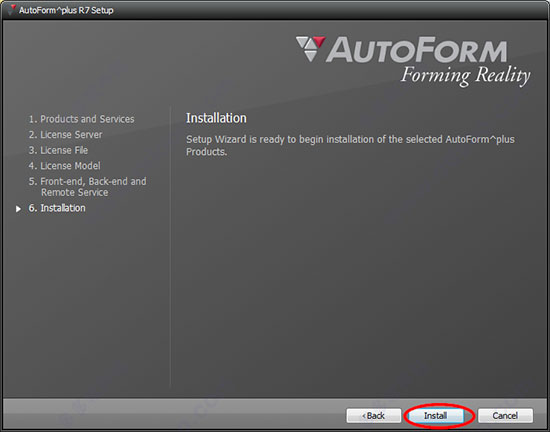

9、點擊Install安裝

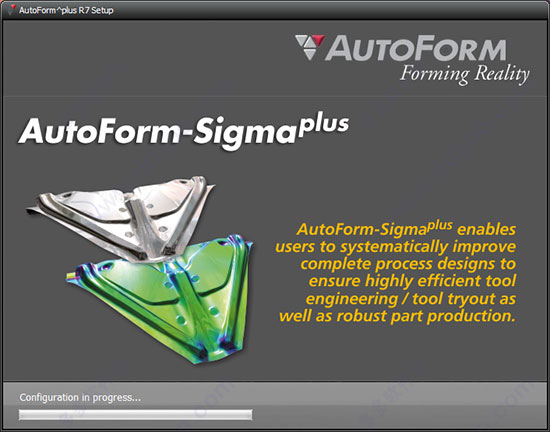

10、等待安裝完成


11、打開任務管理器，在服務中找到Autoform_RLM，右鍵點擊將其關閉

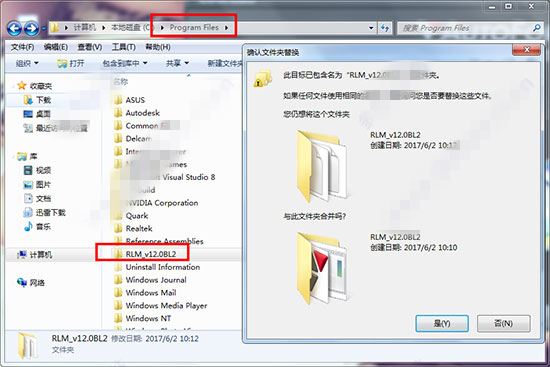

12、然后將“_SolidSQUAD_Win64”目錄下的“RLM_v12.0BL2”復制到許可安裝目錄下覆蓋源文件，默認目錄為C:\Program Files

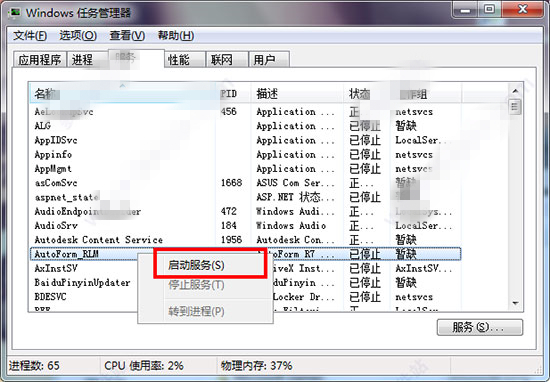

13、右鍵點擊啟動服務

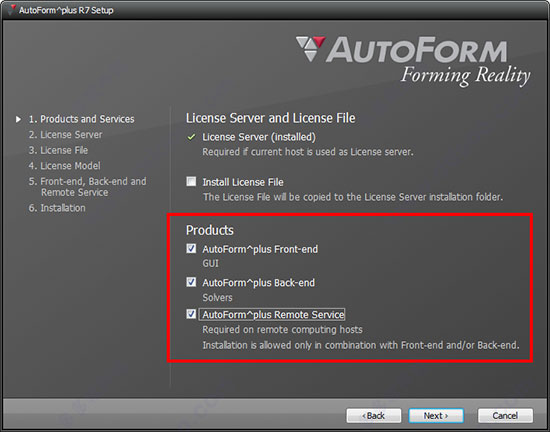

14、回到第二步，選擇第一項“Install Autoform plus R7”，這時候我們可以看到許可安裝完成了，然后選擇下面的AutoForm Plus R7 Front-end GUI/Back-end Solvers/Remote Service


15、勾選“F- Floating License”，輸入“2375@localhost”

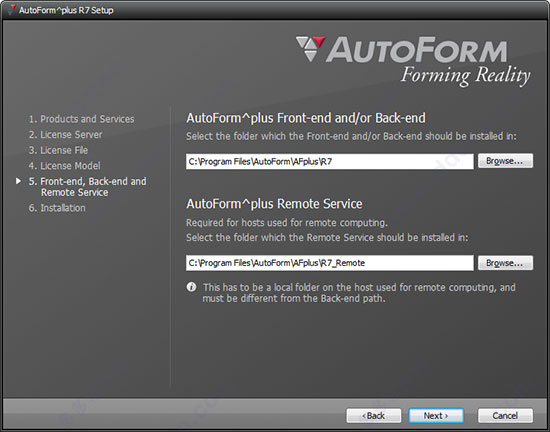

16、選擇安裝目錄


17、點擊Install


18、等待安裝完成

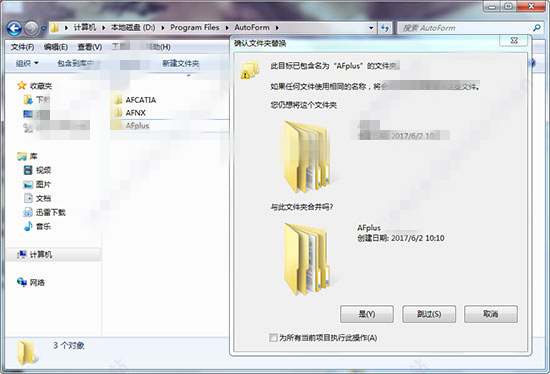

19、安裝完成后，將AFplus、AFNX、AFCATIA復制到安裝目錄下覆蓋源文件即可完成破解

【模塊說明】

主要用于快速成型仿真，快速方案評估，坯料展開等。
增量法（Incremental）
主要用于精確模擬成型過程，精確評估方案。
液壓成型分析（HydroForming）
主要應用于管脹分析，彎管分析。
從模塊上來講，主要分為：
工件設計模塊 PartDesigner
模面設計模塊 DieDesigner
坯料設計模塊 BlankDesigner
排樣設計模塊 Nest
修邊設計模塊 Trim
工藝優化模塊 Optimizer
管脹模具設計模塊 HydroDesigner
快速分析模塊 OneStep
精密分析模塊 Incremental
液壓成型分析模塊 Hydro
項目管理模塊 ProjectManager
