【基本介紹】
曉東工具箱是一款功能強大的CAD工具集合,包括上百款CAD輔助工具和插件,大大提高工作效率,快速進行圖紙?jiān)O(shè)計,包括坐標、模塊、標注、錨筋參數、幕墻、節點、圖元等,自定義修改設置各項參數,可直接在AutoCAD上插件中使用,需要的朋友不要錯過了!【軟件功能】
1、連接螺栓特性2、計算信息
3、露計算
4、圖形控制
5、控制信息
6、節點模型信息
7、橫梁與立柱焊接連接信息
8、固定壓塊計算信
9、壓塊物理特性
10、連接螺栓信息
11、錨筋參數
12、埋件參數
13、混凝土參數
14、槽式埋件強度信息
15、玻璃U值計算
16、幕墻傾斜類型及玻璃結構
17、室外表面換熱參數
18、幕墻主材相關特
19、幕墻相關U值
20、其它參數以及校核
21、隔音計算信息
22、單層索網信息
23、索網網格信息
24、有限元分析控制信息
25、壓塊連接作用信息
26、壓塊強度設計
27、伸縮縫計算信息
28、摩擦型高強螺栓性能參數
29、摩擦型高強螺栓與構件接觸面的參數
30、分析結果信息

【軟件特點】
1、多線程處理方式,工作速度快。2、能夠顯示不同型號材料的詳細信息。
3、可將選定板塊的尺寸標注出來。
4、可以選擇荷載作用方向以及荷載大小,作用點位置等等信息。
5、軟件功能齊全能夠完成各種操作。
6、軟件內置多種cad工具,可免費下載。
7、擁有強大的快捷鍵工作,提高工作效率。
【安裝教程】

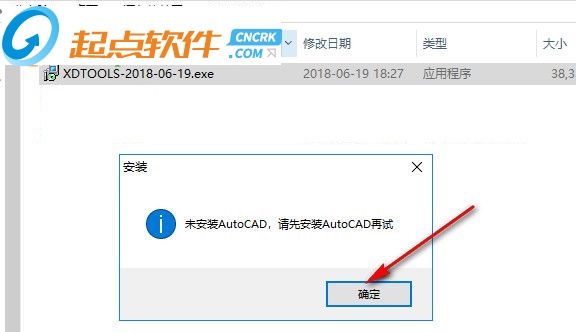

1、提示您的電腦上,沒有安裝CAD軟件,可以到起點軟件下載一款CAD軟件使用

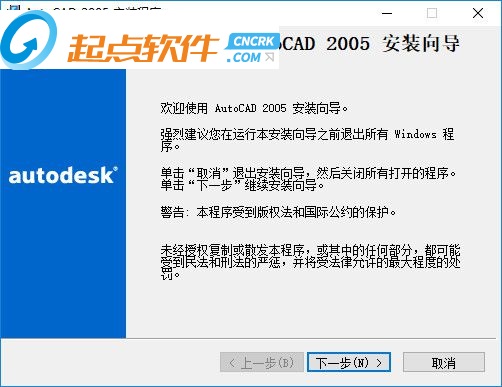

2、您需要將CAD軟件安裝到電腦,隨后啟動您的曉東工具箱進行安裝就可以了

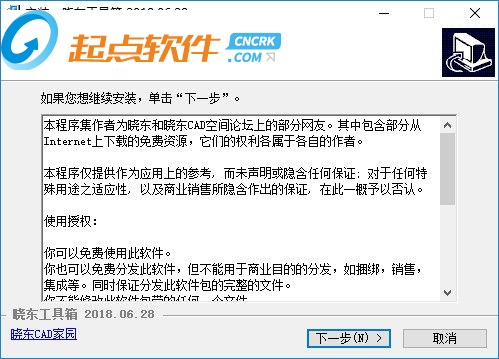

3、本程序集作者為曉東和曉東CAD空間論壇上的部分網友。其中包含部分從Internet上下載的免費資源

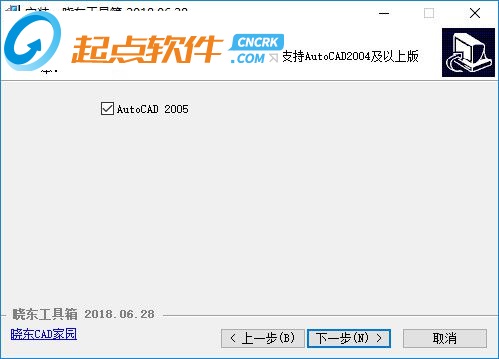

4、選擇您安裝的CAD版本,在下方勾選軟件,點擊下一步

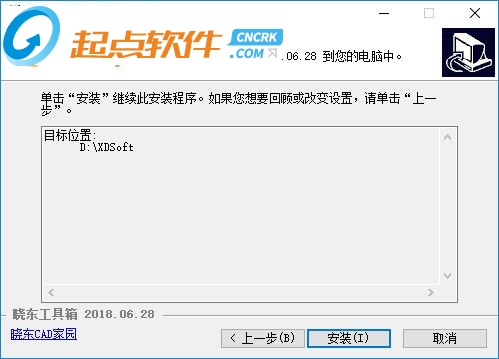

5、您需要將軟件安裝到哪里,設置安裝地址為D:\XDSoft

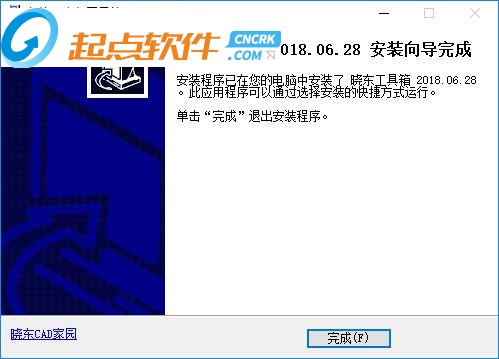

7、曉東工具箱已經安裝結束,點擊啟動CAD就可以打開工具箱

【安裝說明】
1、如果安裝過2017.0212以前版本的曉東工具箱,先卸載后(或者執行安裝程序兩次)再進行安裝。2、如果是WIN7,WIN10系統,請裝到C盤以外的其他盤上。
3、如果你用2008,特性對話框里面有英文的那種,請下載2008純中文版64位。
4、2007同上。
5、如果文件的擴展名是EXE或COM,請直接運行。
如果文件的擴展名是XLS,請使用Microsoft Execl打開。
如果文件的擴展名是LSP,請?jiān)贏utocad中的"工具"(英文版 "TOOLS")的下拉菜單中,選擇"加載應用程序
"(英文版 "Load Application...")選項,加載此文件,然后在CAD命令行里輸入該文件的文件名來運行。
【相關問題】
1、安裝工具箱后,啟動CAD提示無效的ARX?去下面鏈接,下載微軟常用運行庫,安裝。
2、什么是曉東工具箱?
曉東工具箱是用LISP語言開發的插件集,帶屏幕菜單供大家使用。是一個通用的工具集(模糊專業)。
3、下載了曉東工具箱,還需要下載XDRX API嗎?
看需要,因?yàn)閄DRX API 要比曉東工具箱更新的更頻繁,在曉東工具箱更新日期之后新出的“每日插件”論壇里面的插件,可能需要更新的API函數支持,所以如果不更新API,可能造成新的插件運行不了。如果XDRX API的版本號(更新日期)比曉東工具箱要新,就需要更新API
4、哪有曉東工具箱的教程?
工具箱帶右側屏幕菜單,通俗易懂,如果某個插件不明白如何用,請到每日插件論壇搜索相應插件觀看動畫教學。或者單獨在曉東工具箱、編程申請論壇發帖求助。
5、XDRX API是什么?
XDRX API是用C++ ARX寫的一些函數庫,可以供LISP調用。充分發揮ARX操作底層核心的高效率和同時充分利用LISP語言的便捷,讓LISP代碼更高效,代碼更結構化,更易讀易懂,功能更強大。通常用API寫的LISP代碼,要比同功能的普通LISP的代碼要短的多。
6、曉東通用LISP函數是什么?
曉東通用LISP函數庫是用LISP+XDRX API寫的LISP函數庫,介于API和通用LISP之間,利用XDRX API的強大核心函數和LISP/VLISP寫的通用函數,供LISP開發人員使用。論壇提供單獨下載,版本可能比API安裝程序打包帶的通用函數庫版本更新。下載注意不要下載版本號低于API自帶的通用函數庫版本。
7、為什么鋁材強度顯示是85.5而不是90?
選擇“工程明稱”屬性,找到“鋁材強度規范”,修改為“玻璃幕墻規范”即可。
8、風荷載計算取消“不小于1”的限制?
在“荷載計算”中將“室內強度驗算”修改為“是”即可。

【使用說明】
如果速度較慢,可以對當前優化進行中斷。優化完畢,選擇出現的優化結果查看優化結果。在計算慣性矩前和型材入庫前必須要對型材進行仔細檢查。
用于按照指定格式將選定板塊的尺寸標注出來。
可以選擇荷載作用方向以及荷載大小,作用點位置等等信息
玻璃計算
出于節能的考慮,近來有不少工程用到了中空夾膠玻璃或夾膠中空玻璃
標注對齊
選擇命令,系統提示:
請選擇基準尺寸線:
選擇基準尺寸線后,系統提示:
請選擇要對齊的尺寸線<退出>:
選擇要對齊的尺寸線后可以看到選擇的尺寸線已改變或按ENTER鍵結束命令。
【更新日志】
1、橫向索線,修改為“虛索”。2、參照已有的熱工分析的關系進行設定。
3、優化軟件處理速度。
