【軟件介紹】
Sketchup是一套直接面向設計方案創作過程的設計工具,其創作過程不僅能夠充分表達設計師的思想而且完全滿足與客戶即時交流的需要,它使得設計師可以直接在電腦上進行十分直觀的構思,是三維建筑設計方案創作的優秀工具。SketchUp是一個極受歡迎并且易于使用的3D設計軟件,官方網站將它比喻作電子設計中的“鉛筆”。它的主要賣點就是使用簡便,人人都可以快速上手。并且用戶可以將使用SketchUp創建的3D模型直接輸出至Google Earth里,非常的酷!@Last Software公司成立于2000年,規模較小,但卻以SketchUp而聞名。

【軟件功能】
1、全新修改內核引擎,支持大模型,使新版本在移動、縮放、拖動大模型時更為流暢。2、全新的貼圖模式可以直接使用谷歌地圖中的街景圖片。新的版本您可以使用谷歌街景圖像直接添加真實世界的照片紋理和您的地理信息賦予SketchUp模型。
3、全新版本可以讓您可以使用組件瀏覽器直接搜索你正在建立模型附近已經有的三維模型,并且您可以選擇您要下載的模式以適應您的工作。
4、新版本中您可以直接上傳您的單個組件、完整的建筑模型、規劃模型等至Google免費的3D模型庫,并且能保持動態組件的各項功能等。
5、支持輸入輸出Collada的文件。Collada的是一個開放標準的3D文件格式,可在更多的CG程序類使用。本站將專門詳細說明和制作本格式的使用教程。本版本中COLLADA 與 KMZ文件格式將會更方便地輸入和輸出,是您操作模型更加便利。
6、KMZ 是同時含有3D模型和地理位置信息的標準谷歌地球文件格式。新版本的SketchUp可以讓您在獲得谷歌模型下載的同時讀取其地理位置信息。

【軟件特色】
1、sketchup pro 2018獨特簡潔的界面,可以讓設計師短期內掌握。2、適用范圍廣闊,可以應用在建筑,規劃,園林,景觀,室內以及工業設計等領域。
3、方便的推拉功能,設計師通過一個圖形就可以方便的生成3D幾何體,無需進行復雜的三維建模。
4、快速生成任何位置的剖面,使設計者清楚的了解建筑的內部結構,可以隨意生成二維剖面圖并快速導入AutoCAD進行處理。
5、與AutoCAD,Revit,3DMAX,PIRANESI等軟件結合使用,快速導入和導出DWG,DXF,JPG,3DS格式文件,實現方案構思,效果圖與施工圖繪制的完美結合,同時提供與AutoCAD和ARCHICAD 等設計工具的插件。
6、自帶大量門,窗,柱,家具等組件庫和建筑肌理邊線需要的材質庫。
7、sketchup pro 2018輕松制作方案演示視頻動畫,全方位表達設計師的創作思路。
8、具有草稿,線稿,透視,渲染等不同顯示模式。
9、準確定位陰影和日照,設計師可以根據建筑物所在地區和時間實時進行陰影和日照分析。
10、sketchup pro 2018簡便的進行空間尺寸和文字的標注,并且標注部分始終面向設計者。

【快捷鍵】
顯示/旋轉 鼠標中鍵顯示/平移 Shift+中鍵
編輯/輔助線/顯示 Shift+ Q
編輯/輔助線/隱藏 Q
編輯/撤銷 Ctrl+z
編輯/放棄選擇 Ctrl+T; Ctrl+D
文件/導出/DWG/DXF Ctrl+Shift+D
編輯/群組 G
編輯/炸開/解除群組 Shift+G
編輯/刪除 Delete
編輯/隱藏 H
編輯/顯示/選擇物體 Shift+H
編輯/顯示/全部 Shift+A
編輯/制作組建 Alt+G
編輯/重復 Ctrl+Y
查看/虛顯隱藏物體 Alt+H
查看/坐標軸 Alt+Q
查看/陰影 Alt+S
窗口/系統屬性 Shift+P
窗口/顯示設置 Shift+V
工具/材質 X
工具/測量/輔助線 Alt+M
工具/尺寸標注 D
工具/量角器/輔助線 Alt+P
工具/偏移 O
工具/剖面 Alt+/
工具/刪除 E
工具/設置坐標軸 Y
工具/縮放 S
工具/推拉 U
工具/文字標注 Alt+T
工具/旋轉 Alt+R
工具/選擇 Space
工具/移動 M
繪制/多邊形 P
繪制/矩形 R
繪制/徒手畫 F
繪制/圓弧 A
繪制/圓形 C
繪制/直線 L
文件/保存 Ctrl+S
文件/新建 Ctrl+N
物體內編輯/隱藏剩余模型 I
物體內編輯/隱藏相似組建 J
相機/標準視圖/等角透視 F8
相機/標準視圖/頂視圖 F2
相機/標準視圖/前視圖 F4
相機/標準視圖/左視圖 F6
相機/充滿視圖 Shift+Z
相機/窗口 Z
相機/上一次 TAB
相機/透視顯示 V
渲染/線框 Alt+1
渲染/消影 Alt+2

【使用教程】

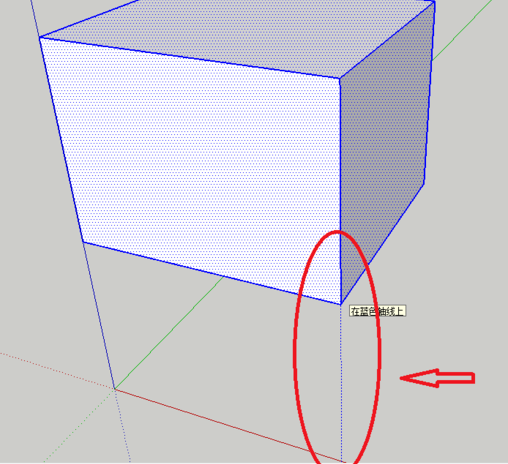

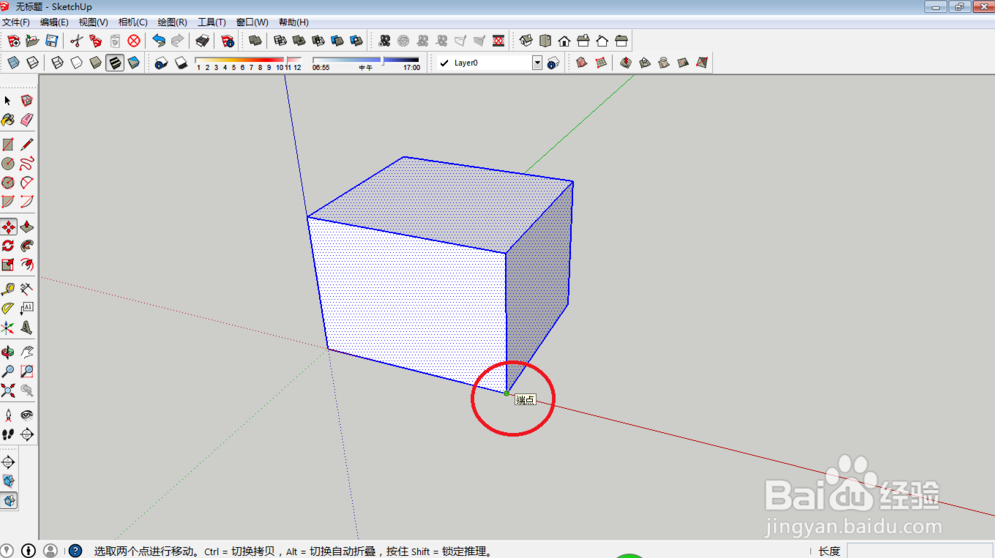

移動工具首先新建場景,創建一個立方體,全選物體(ctrl+all),選中某基點,如下圖紅色圈圈位置。

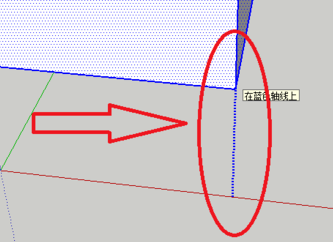

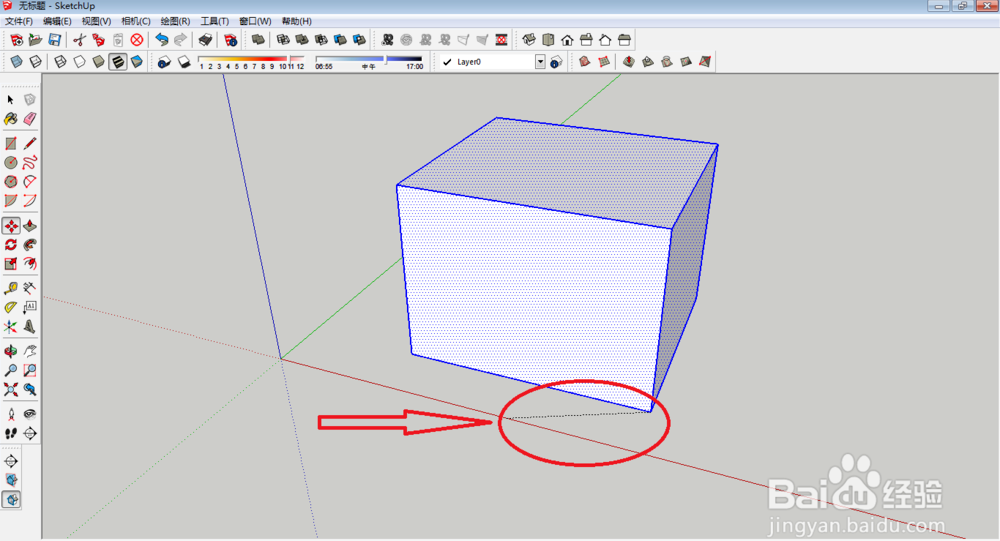

輸入移動工具命令M,虛線條方向即為移動方向。如下圖紅色剪頭位置。

任意方向移動:
當虛線線條顯示藍色(紅色,綠色)即為移動方向與藍軸(紅軸,綠軸)方向相平行。

固定方向移動:
當線條顯示藍色(紅色,綠色)時,按住shift鍵,此時虛線條會變粗,可以使移動方向固定,無論如何拖動鼠標,都與藍軸(紅軸,綠軸)方向相平行。

單對象復制:

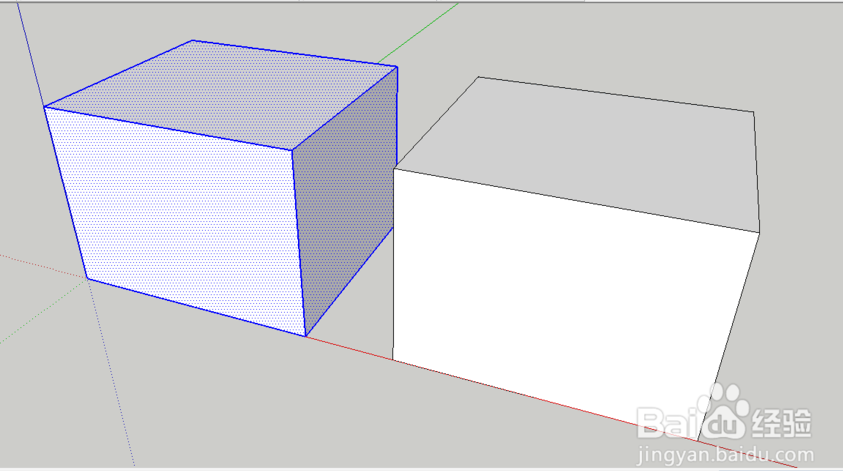

輸入移動工具命令M+ctrl,拖動鼠標移動物體會自動復制一個,原物體不動,得到一個新的物體。

多對象復制:

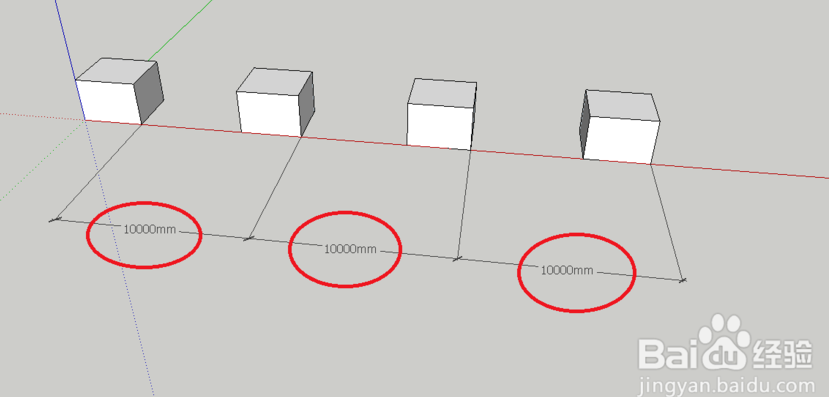

輸入移動工具命令M+ctrl,拖動鼠標復制一個以后,如果再輸入X3回車即為等間距復制3個,能快速獲得多個一樣的物體(這里得到3個)。

基本操作

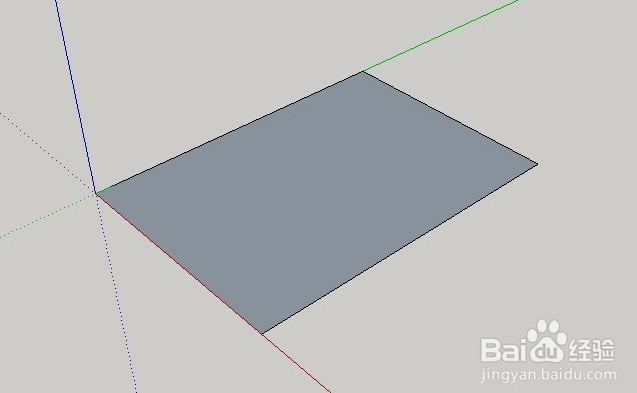

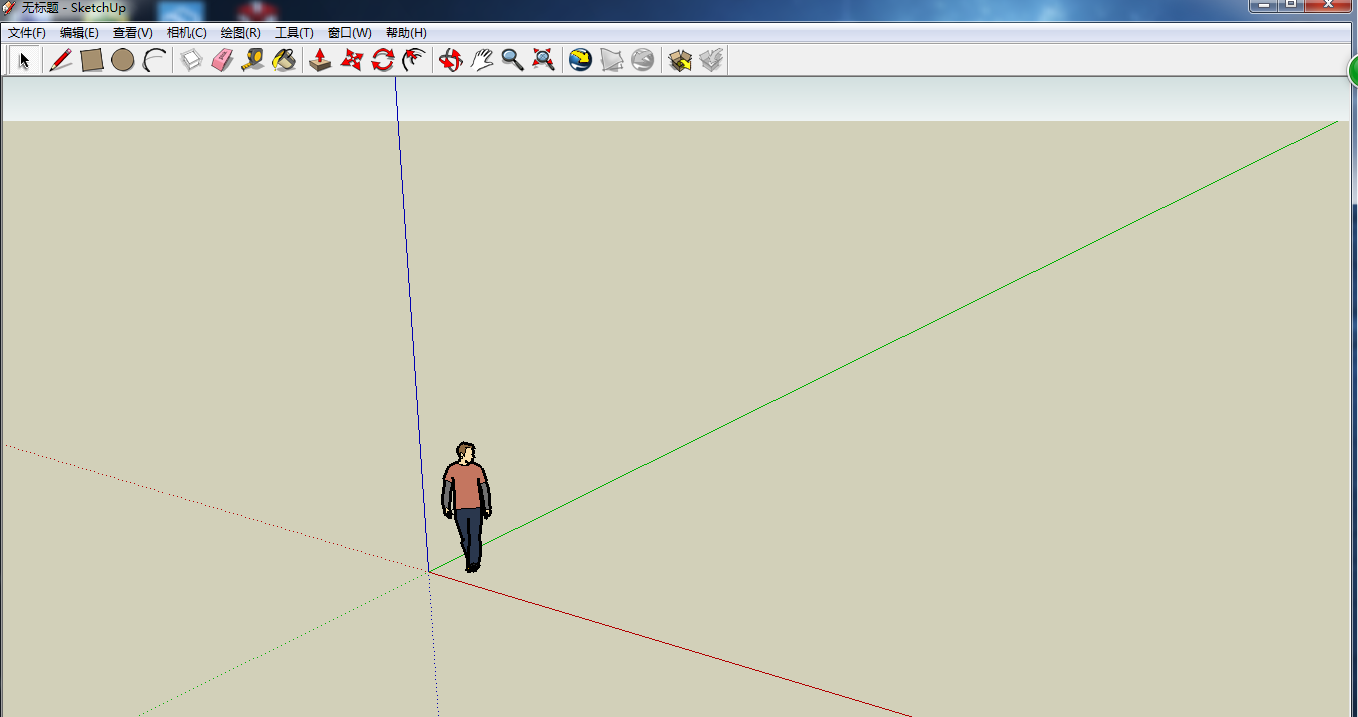

首先創建如下一個平面,輸入R(尺寸自定義);

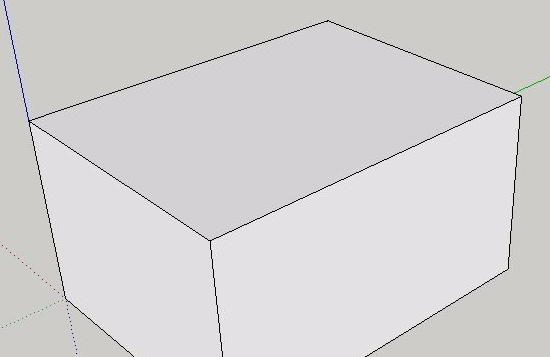

使用拉伸工具p,拉伸一定高度;

轉動:

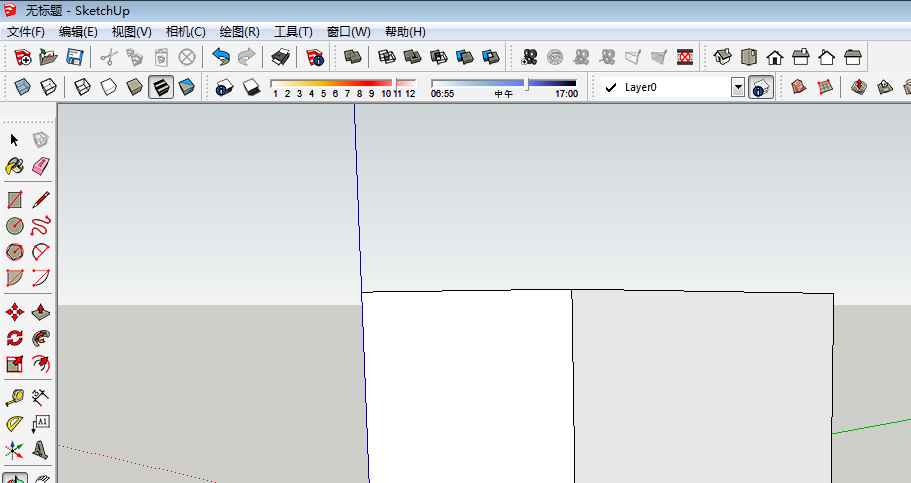

在步驟二的基礎上,按住鼠標中鍵,可實現轉動功能,從不同角度看物體;

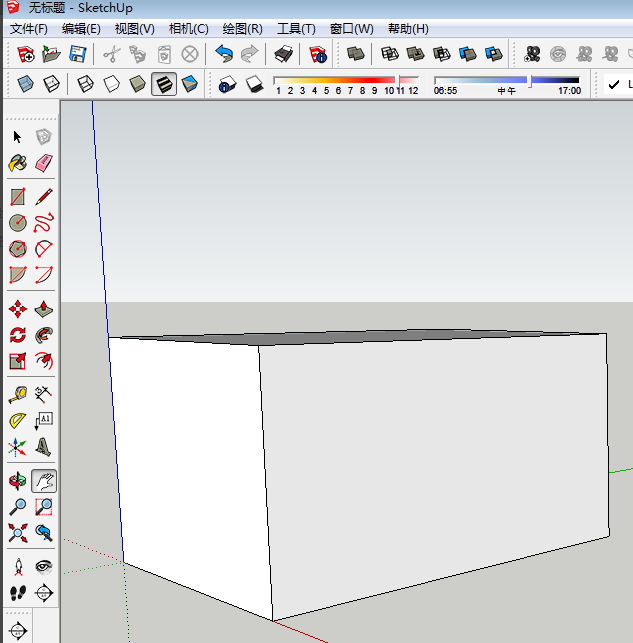

平移:
在步驟三的基礎上,點擊左側的小手圖標,按住鼠標左鍵拖動;

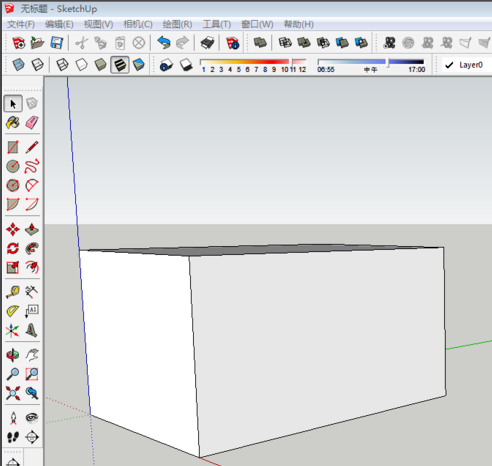

選擇物體:
按鍵盤上的空格鍵,即可開始選擇物體;

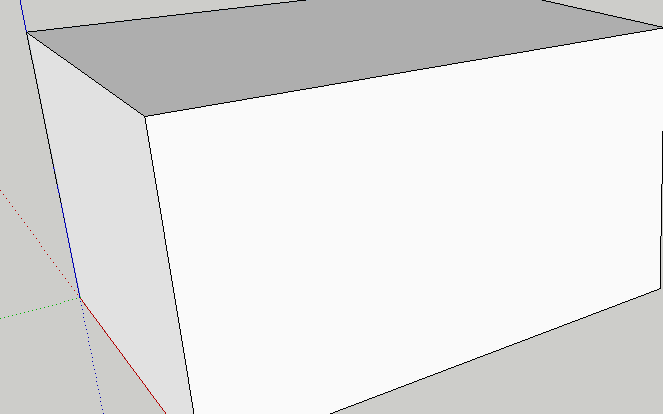

放大/縮?。?br />在步驟五的基礎上,滑動鼠標滾輪向上是放大、向下是縮??;

視圖切換:

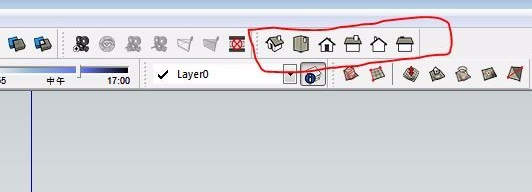

在步驟六的基礎上,用鼠標點擊紅色方框內小屋子的圖標,選擇視圖其中的一個,即可切換到該視圖狀態;

【新手需知】

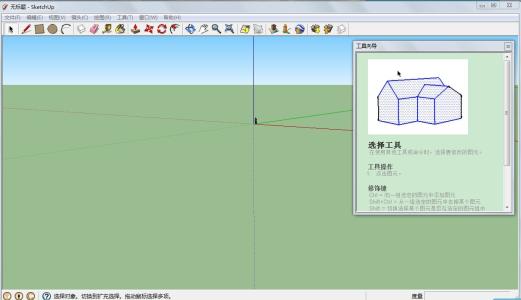

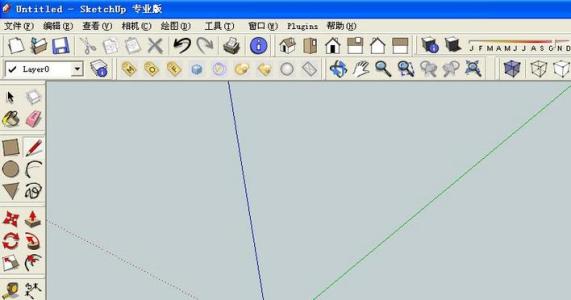

一、了解用戶界面:SketchUp非常適合建模,要真正熟練,重要的是您了解SketchUp的界面。因?yàn)槟銜?huì)發現許多更深入的功能都被隱藏起來了,只有專注于SketchUp者才能發現這些隱藏的功能并為我所用?;垩墼从趯W?。
想要?jiǎng)?chuàng)建自己的自定義風格樣式?添加材料庫?或者將模型導出為不同的格式?那么你將需要掌這一操作的操作界面(位置)。探索菜單,熟悉工具欄中“不可用”的功能和功能。達到這樣,您可以讓SketchUp做出別人做不到的事情,這是一項寶貴的經驗,有些經驗用錢是買不到的。
二、使用快捷鍵
開發和鍛煉你的肌肉(記憶)是成為精通SketchUp的關鍵部分。學習和使用SketchUp的快捷鍵可節省大量時間(我通常都是“盲打”,即操作SketchUp時不看鍵盤),并在工作空間中釋放巨大的效率能量(提高30%)。
對于如何來設置快捷鍵,我也可以向大家提供我一個寶貴經驗(在我的教程也有講到):“左手快捷鍵”。為什么叫左手快捷鍵?因?yàn)殒I盤分了“基準鍵位”,利用“基準鍵位”可以實現“盲打”,那么我們把SketchUp快捷鍵也盡可能設置到左手,這樣就可以實現左手快捷鍵,右手鼠標。手隨心動,天地間任我行……
三、保存、保存、再保存…
SketchUp核心還是“虛弱”的,SketchUp會出現不可能避免的奇怪崩潰。特別是導入第三軟件創建的文件(如CAD),會提高產生這嚴重BUG的頻率。
沒有什么比失去幾個小時的模型設計更糟糕,因?yàn)橐馔獾谋罎ⅲ覐?qiáng)烈建議SketchUp初學者養成保存的習慣。SketchUp的CAN崩潰,所以請您確保您啟用自動保存這一設置(默認是開啟)。但這一設置建議設置成15分鐘甚至更長,因?yàn)檫^短的自動保存會讓模型創建變成不流暢。
另外,根據我的多年的操作經驗:在使用RUBY插件或者進行大運算量(如模型交錯)的時候強烈建議您先保存再操作。
四、使用擴展
SketchUp的功能不能說強大,但很好用。用好基礎工具,讓您的SketchUp不簡單。但是您要想讓SketchUp發揮至“完美”,必須要學習RUBY插件,目前插件有數千款。哪款才是適合自己工作的需要?這個需要平時大量的學習與操作。但是,我強烈建議SketchUp初學者在沒有把基本工具學完之前不要學習RUBY插件,這樣會讓你學好SketchUp變得不容易。使用擴展兩個最重要的地方,這里告訴大家:
五、使用最新版本
SketchUp與其它軟件不一樣的地方就是軟件量很小(較早版本如SketchUp8.0只有60M左右,目前軟件新版本SketchUp2017也只有150M左右),不會占用您的大量計算機資源。即使您的電腦硬件不是太好,也不用擔心不能使用SketchUp的問題。所以建議您 安裝和更新 至最新版本,因?yàn)樽钚掳姹緯?huì)有大量的BUG修復和改進。
但是話說回來,SketchUp目前較新版本對顯卡還是有一定的要求的,比如您的顯卡不能完美支持OpenGL的話,對操作會有較大的影響。所以較老的電腦,安裝較版本的SketchUp是不太好的。
六、加入用戶社區
任何未知旅程的開始都是艱巨的任務。幸運的是,SketchUp有許多令人敬畏的社區可以分享,查找和討論SketchUp的所有內容(包括SketchUp自學網站,SketchUp自學也會經常進行SketchUp的活動,比如全國性的SketchUp公益講座。)
搜索場景設計社區:http://sketchupbbs.com
【常見問題】
快捷鍵無法使用?打開su
選擇窗口-系統設置
在彈出的窗口的左邊,找到“快捷方式”,點擊
選擇“全部重置”,然后點擊確定
一般來說重置完就能直接用快捷鍵了,如果不行就重啟su,如果還不行,就是系統或su軟件有問題,考慮要重裝。
取消隱藏,但顯示不了,這是怎么回事?
1.當你在組件里隱藏物體時,需要重進點進組件里才能取消隱藏。2.可以在視圖中點擊隱藏物品的欄,將隱藏物品以虛線的形式顯示出來。
為什么填充會出現異常?
這種情況就是因?yàn)檫@些沒有填充好材質的面存在重面的現象,通過刪除面或者選中兩個面全部填充成一個材質,不過這種只限于不要求精度的模型,最好還是刪除面,或者把這一塊面重新封面。
沙盒工具變綠了不能用了怎么辦?
可以從別的電腦復制su插件文件夾里的沙盒工具插件文件到自己的文件夾,也可以直接重新覆蓋安裝一次su直接解決。
在SketchUp里畫圓或弧線,設置了段數為何會顯示段數過多?
出現這個原因,是因?yàn)槟愕某叽邕^小,而線段數量過多。提供一個解決方法,放大10倍去畫,畫完后縮放回來。
SketchUp中如何把模型的面全部反轉為正面?
單擊選中模型中的一個正面,然后右鍵,在快捷菜單中選擇“確定平面的方向”即可。
suapp里有劃動翻面,也可以快速的完成翻面。
