Gnuplot是一款小巧便捷的交互式科學繪圖工具。Gnuplot中文版采用交互式方式和批處理方式兩種工作方式，通過輸入命令去設置和修改繪圖環境，從而更科學的繪制出合理的圖形。

【基本介紹】

Gnuplot是一個命令行的交互式繪圖工具（command-driven interactive function plotting program）。用戶通過輸入命令，可以逐步設置或修改繪圖環境，并以圖形描述數據或函數，使我們可以借由圖形做更進一步的分析。Gnuplot是由Colin Kelly和Thomas Williams于1986年開始開發的科學繪圖工具，支持二維和三維圖形。它的功能是把數據資料和數學函數轉換為容易觀察的平面或立體的圖形，它有兩種工作方式，交互式方式和批處理方式，它可以讓使用者很容易地讀入外部的數據結果，在屏幕上顯示圖形，并且可以選擇和修改圖形的畫法，明顯地表現出數據的特性。

【軟件特點】

1.坐標：
xyz軸的數據范圍選擇，刻度設置，軸線的粗細設置，坐標標簽label添加（此處涉及特殊字符輸入問題），label的字號，字體設置。
2.3D圖：

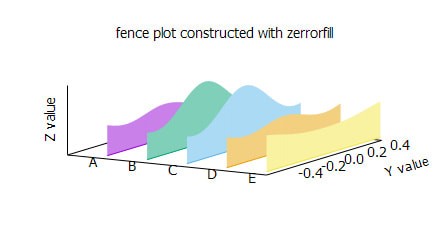

圖的色板顏色選擇，色板顯示設置（即只顯示在surface，還是base也要顯示，透視還是不透視），視角選擇。
3.等高線繪圖：
線粗細設置，線的顏色選擇，線的疏密設置，線的increment設置，關于線要不要圖例。

【軟件功能】

1.gnuplot for windows軟件支持多種類型地塊在所有2D和3D。

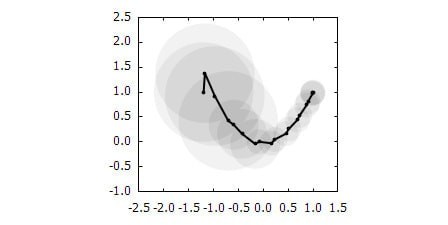

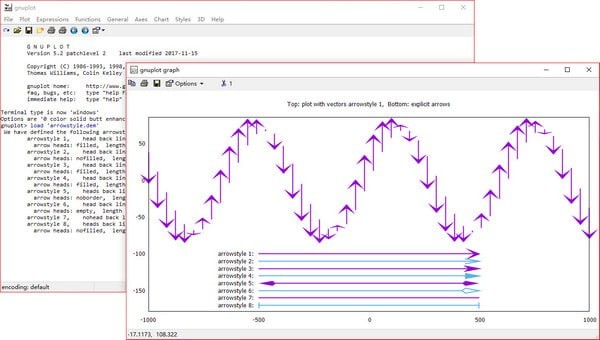

2.這款軟件可以使用繪制線，點，箱，等高線，矢量場，表面和多種相關文字。它也支持多種專業繪圖類型。
3.Gnuplot軟件支持多種不同類型輸出：交互式屏幕終端(鼠標和熱鍵輸入)，直接輸出到筆式繪圖儀或現代打印機，并輸出到多種文件格式(EPS，無花果，JPEG ，乳膠，METAFONT，PBM，PDF，PNG，后記，SVG，...)。
4.gnuplot很容易擴展到包含新輸出方式。最近增加包含基于aquaterm(OSX)交互終端和wxWidgets(多平臺)。

【使用教程】

gnuplot怎么繪制一維圖？

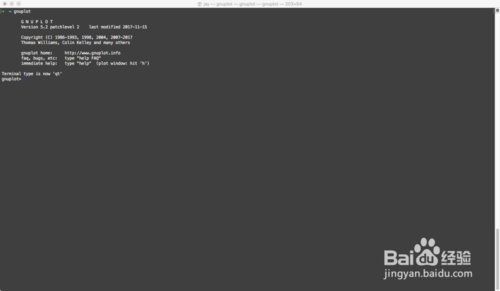

1、打開命令行工具，輸入Gnuplot進入命令行界面。

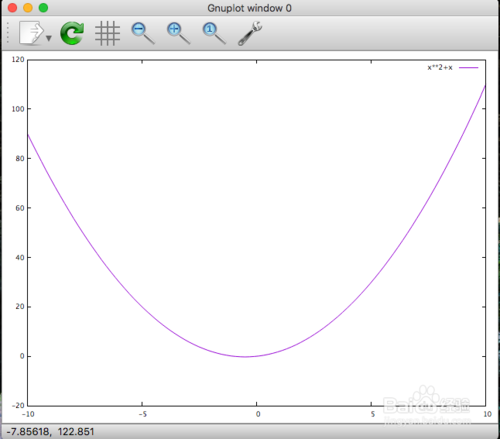

2、進入gnuplot程序后，繼續輸入plot x**2+x就可以得到f(x)=x^2+x的函數圖像，非常迅速。

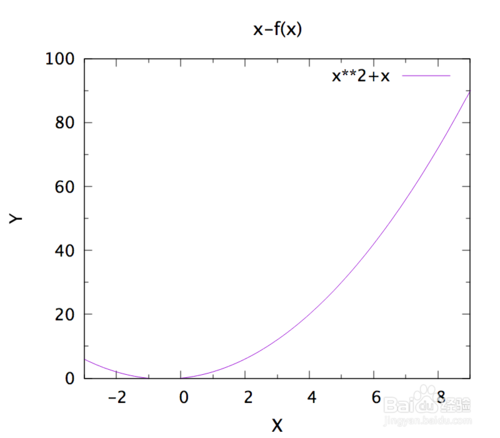

3、此外，你可以對所得到的圖像進行完善。1. 圖像大小設定：set terminal qt 0 size 800, 700 font "new roman,26" 2. XY軸名稱修改：set xlabel "X" font "new roman,28"； set ylabel "Y" font "new roman,28" 3. XY軸范圍設定：set xrange [-3:9]； set yrange [0:100] 4. XY單位間隔設定 set xtics 2； set ytics 20 5. 設置圖像名稱：set title "x-f(x)" font "new roman,28" 6. replot更新圖像就可以得到想要的結果

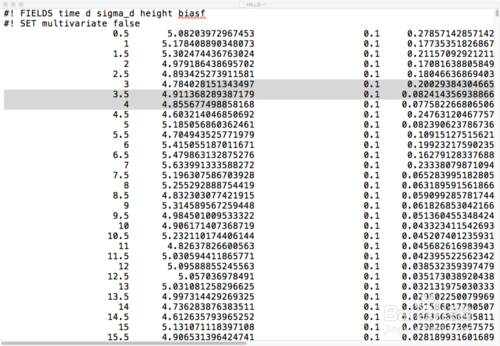

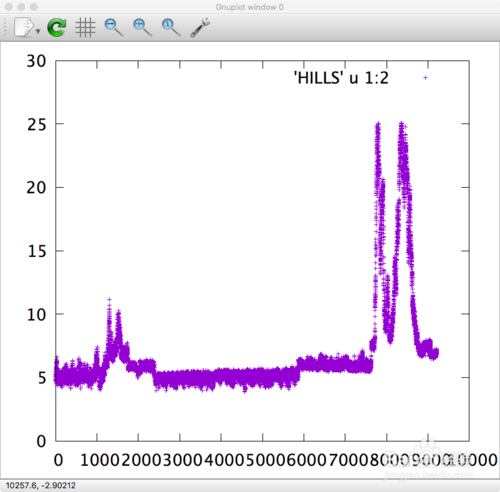

4、此外，gnuplot還可以直接讀取文件中的數據。例如，下圖中Hills文件。從命令行進入到HILLS所在文件夾，啟動gnuplot，然后輸入命令：plot 'HILLS' u 1:2就可以得到以HILLS文件第一行作為X，第二行作為Y的圖像。



Gnuplot怎么繪制數據圖？

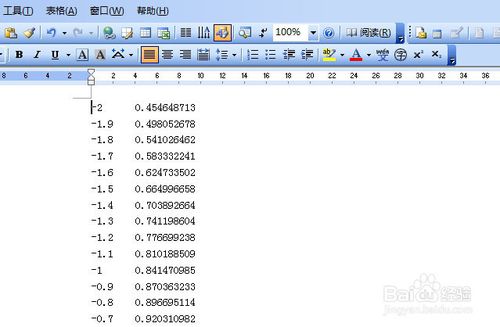

1、首先先建立一個txt格式的文本，把數據導進來，注意，x,y,z值之間用逗號或空格隔開。下面我講一個平面圖形的例子。每行輸入一對坐標，兩個數之間用空格隔開，如下圖所示：

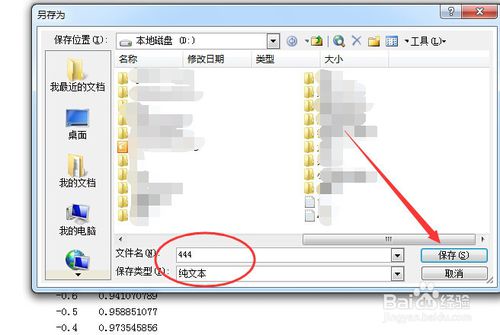

2、數據輸入完畢，將它保存在某個文件夾。單擊保存按鈕，設置文件名為444，格式為txt，保存在D盤。

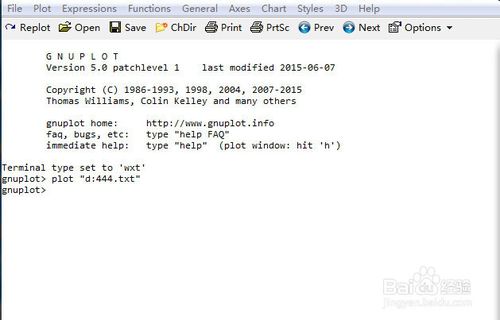

3、打開gnuplot程序，輸入指令：plot "d:444.txt"其余的都默認系統設置，按回車鍵。

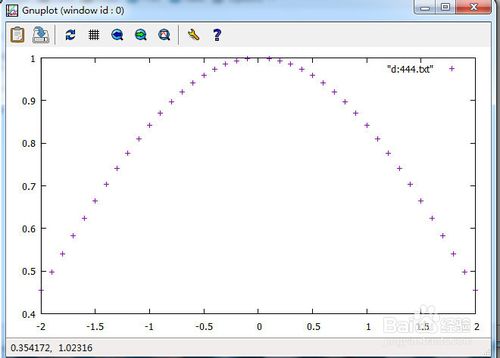

4、所得到的圖形是用點畫出來的，顏色也是默認紫色的。如果我們要得到用線畫的連續圖象，那么就要修改一下代碼。

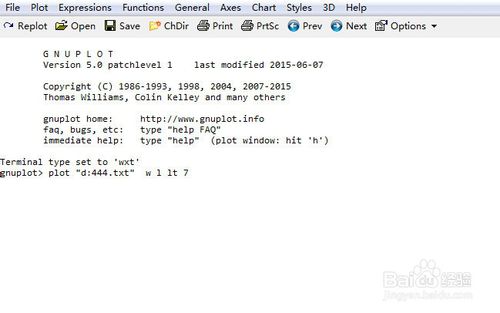

5、輸入代碼plot "d:444.txt"后加上with line，可簡寫為w l，如果顏色要改變一下，就再輸入：linetype 7，簡化為lt 7，這樣結果就是紅色的曲線了。

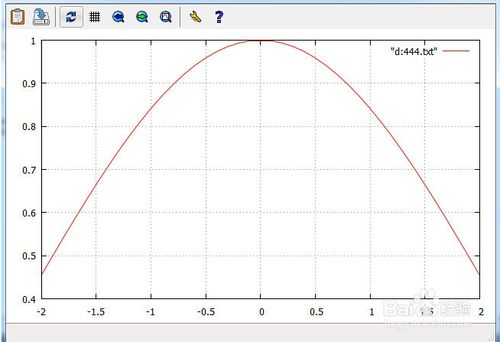

6、輸完指令，按回車鍵。圖象顯示如下?？梢詥螕魌oggle grid按鈕添加網格。然后單擊第二個按鈕保存圖片輸出。立體圖形的數據圖同樣可以這樣畫，只是多一個坐標分量而已。

【安裝教程】

1.下載后雙擊圖標進行安裝：

2.選擇安裝語言：

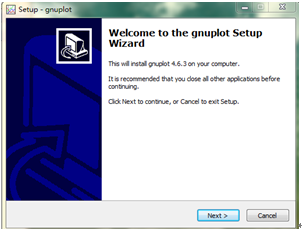

3.進入歡迎安裝界面，點擊next繼續安裝

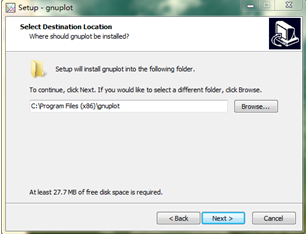

4.同意協議繼續安裝，選擇安裝目錄?！咀ⅰ勘纠褂媚J安裝目錄

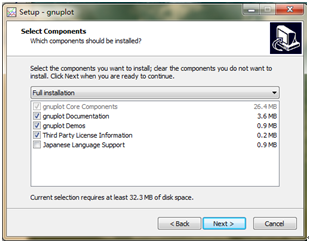

5.選擇安裝的插件

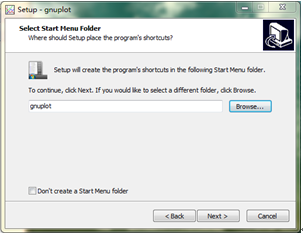

6.選擇啟動快捷鍵

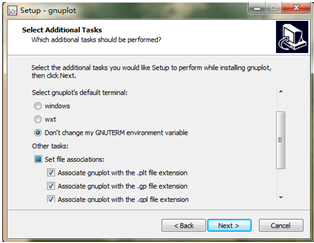

7.選擇額外任務。本例中按默認選擇安裝

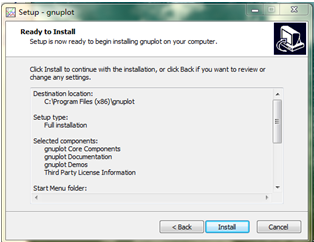

8.開始安裝

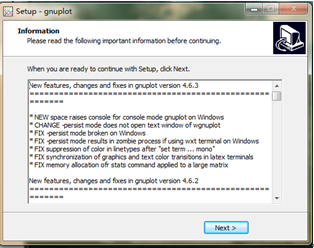

9.安裝完成，查看新功能

【更新日志】

1.修改處理包含NaN的輸入數據，數據列數不一致或其他意外內容。有關示例和數字，請參見注釋。
2.時間坐標內部存儲為相對于1970年1月1日至1月1日的標準unix紀元的秒數。 gnuplot的早期版本在內部使用了不同的時期（2000年1月1日）。此更改可以解決在外部生成秒數時間內引入的不一致。特定gnuplot安裝使用的時代約定可以使用命令print strftime（“％F”，0）來確定。時間現在存儲到至少毫秒的精度。
3.函數timecolumn（N，“timeformat”）現在有2個參數。因為新的第二個參數與任何特定的數據軸不相關，所以允許使用timecolumn函數來讀取時間數據，而不是指定x或y坐標。此功能將替換命令序列集xdata time;設置timefmt“timeformat”。它允許在單個圖中組合從多個文件讀取不同格式的時間數據。
4.set [axis]范圍命令的反向關鍵字僅影響自動縮放。它不會反轉或以其他方式更改命令的含義，例如set xrange [0：1]。如果要在這種情況下反轉x軸的方向，請改為設置xrange [1：0]。
5.通過提供一組變量ARGC，ARG0，...，ARG9來實現調用命令。 ARG0保存正在執行的腳本文件的名稱。 ARG1到ARG9是字符串變量，因此可以直接引用或擴展為宏。 @ ARG1。引用調用參數的舊約會標記為$ 0 ... $ 9已被棄用。
6.核心密度平滑選項的可選帶寬取自關鍵字而不是數據列?？吹焦饣膋density。
7.unset xrange（和其他軸范圍）恢復原始默認范圍。
8.取消設置終端恢復gnuplot會話的原始終端。
