sw6是一款功能強大、簡單實用的設備強度計算軟件，這款軟件用多個設備計算程序，包括了：U形管換熱器、球形儲罐、固定管板換熱器等等。相信能夠?yàn)閺氖孪嚓P(guān)行業的用戶帶來極大的便利。

【基本介紹】

sw6軟件是一款專業性十足的設計計算機軟件，主要用于化工設備、壓力容器等計算相關，軟件功能非常全面，操作簡單，輸入數值即可得到結果！

【官方介紹】

SW6是以GB150、GB151、GB12337、JB4710及JB4731等一系列與壓力容器、化工過程設備設計計算有關的國家標準、行業標準為計算模型的設計計算軟件。SW6包括十個設備計算程序，分別為臥式容器、塔器、固定管板換熱器、浮頭式換熱器、填函式換熱器、U形管換熱器、帶夾套立式容器、球形儲罐、高壓容器及非圓形容器等，以及零部件計算程序和用戶材料數據庫管理程序。

【特色介紹】

1、臥式容器整體計算1，填函式換熱器1、內壓圓筒壓力面積法，內壓圓筒大開孔分析法
2、內壓塔器變徑，內壓球殼跳檔，內壓碟封失穩最小厚度，立式容器整體1，拉撐平蓋
3、角鋼加筋平蓋，加筋圓形平蓋，焊制三通，固定管板換熱器1，高壓橢圓密封
4、負壓球罐，浮頭換熱器1，非圓形1，法蘭另一方法整體整體，帶加強筋圓形平蓋
5、齒嚙式卡箍，爆破片氣體，半圓管夾套圓筒，安全閥飽和蒸汽，U形管換熱器1

【功能介紹】

1、軟件的局部應力計算模塊增加了CSCBPV-TD001-2013的內容，即在零部件中的局部應力計算類型中增加了內壓與支管外載作用下應力分析的工程計算方法。
2、十個設備計算程序則幾乎能對該類設備各種結構組合的受壓元件進行逐個計算或整體計算。
3、也可對HG20582-1998《鋼制化工容器強度計算規定》中的一些較為特殊的受壓元件進行強度計算。
4、零部件計算程序可單獨計算最為常用的受內、外壓的圓筒和各種封頭，以及開孔補強、法蘭等受壓元件。

【安裝步驟】

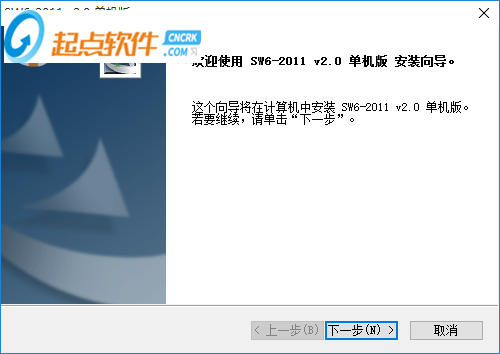

1、下載解壓文件，找到“setup.exe”雙擊安裝


2、設置軟件的安裝位置，如圖所示，這個是默認的，您可以點擊瀏覽按鈕進行修改


3、現在已經準備好所有的安裝文件了，點擊安裝功能就可以了

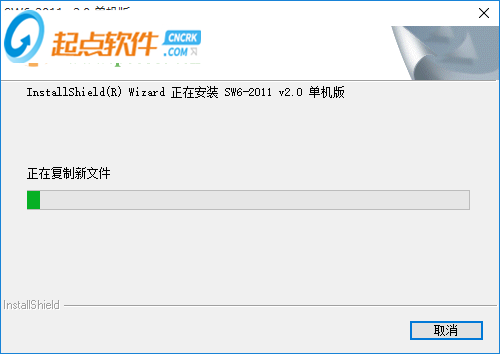

4、軟件正在安裝中，可以查看安裝的進度。請稍后


5、出現安裝完成的提示，點擊完成按鈕退出即可

【使用方法】

錐殼部分，按α1來計算（b.小端直徑不變，計算長度變短），錐殼部分壓力試驗時應力校核

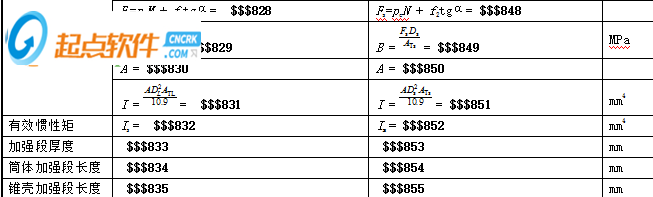

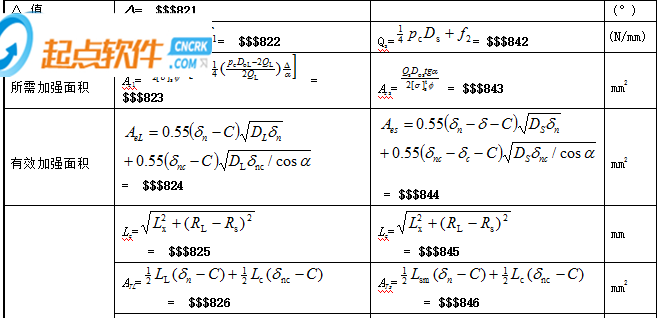

所需加強面積，有效加強面積，錐殼和筒體連接處的加強計算


有效慣性矩。加強段厚度，筒體加強段長度，錐殼加強段長度

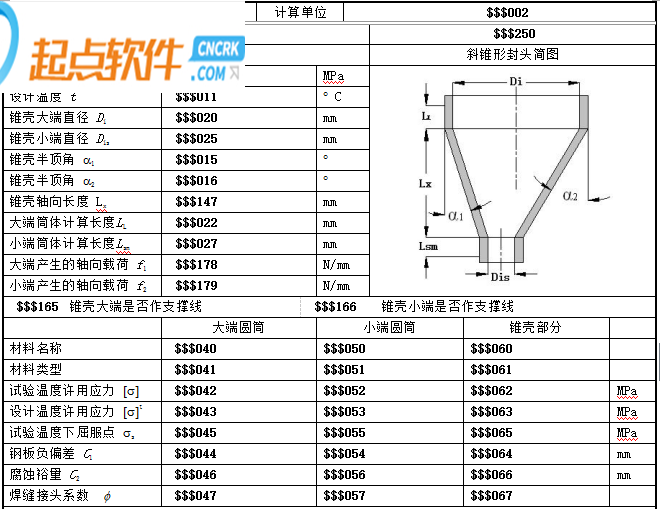

錐殼部分，按α2來計算（b.小端直徑不變，計算長度變長），顯示的計算參數以及計算工具如圖所示


設計壓力 pc，設計溫度 t，錐殼大端直徑 Di，錐殼小端直徑 Dis
錐殼半頂角 a1，錐殼半頂角 a2
錐殼軸向長度 Lx，大端筒體計算長度LL
小端筒體計算長度Lsm，大端產生的軸向載荷 f1，小端產生的軸向載荷 f2


設計壓力 p
設計溫度 t
內徑 Di
名義厚度 dn
材料名稱
許用應力[s ]
[s ] t
壓力試驗溫度下的屈服點 s s(t)
鋼材厚度負偏差 C1
腐蝕裕量 C2
厚度附加量 C＝C1＋C2
焊接接頭系數 f
壓力試驗類型
試驗壓力 pT
筒體長度 Lw
內筒外壓計算長度 L

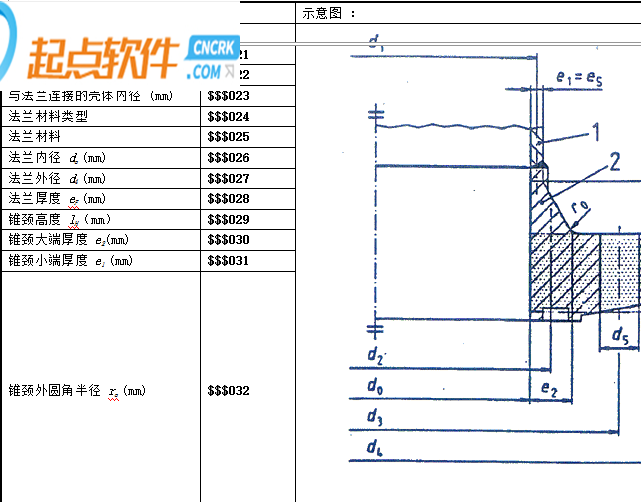

法蘭形式整體帶頸法蘭
與法蘭連接的殼體有效厚度
與法蘭連接的殼體材料
與法蘭連接的殼體內徑 (mm)
法蘭材料類型
法蘭材料
法蘭內徑 do (mm)
法蘭外徑 d4 (mm)
法蘭厚度 eF (mm)
錐頸高度 lH（mm）
錐頸大端厚度 e2(mm)
錐頸小端厚度 e1 (mm)

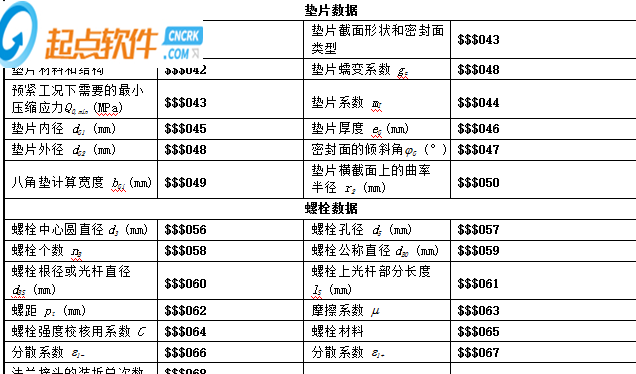

墊片材質和結構分類
墊片材料和結構
預緊工況下需要的最小壓縮應力Q0,min (MPa)
墊片內徑 dG1 (mm)
墊片外徑 dG2 (mm)
八角墊計算寬度 bGi (mm)
螺栓數據
螺栓中心圓直徑 d3 (mm)
螺栓個數 nB
螺栓根徑或光桿直徑 dBS (mm)
螺距 pt (mm)
螺栓強度校核用系數 C
分散系數 e1-
法蘭接頭的裝拆總次數

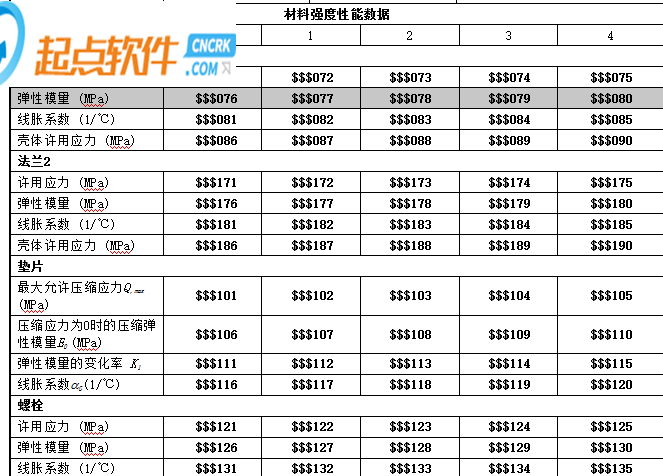

許用應力 (MPa)
彈性模量 (MPa)
線脹系數 (1/℃)
殼體許用應力 (MPa)
法蘭2
許用應力 (MPa)
彈性模量 (MPa)
線脹系數 (1/℃)
殼體許用應力 (MPa)
墊片
最大允許壓縮應力Q,max (MPa)
壓縮應力為0時的壓縮彈性模量E0 (MPa)
彈性模量的變化率 K1
線脹系數aG(1/℃)
螺栓
許用應力 (MPa)
彈性模量 (MPa)
線脹系數 (1/℃)


計算壓力 pc
設計溫度 t
計算直徑 Dc
徑向截面上各開孔直徑之和 Σb
平蓋序號
材料名稱
材料類型
試驗溫度許用應力
設計溫度許用應力 t
試驗溫度下屈服點 ss
鋼板負偏差 C1
腐蝕裕量 C2
焊接接頭系數 f

【常見問題】

1. 無墊片焊接高頸法蘭 編排 WORD格式第一頁內容會重疊在底部頁眉下 , 第二頁空白，如何解決？
解決方法：按一下 WORD頂部的撤消上次操作圖標即可。

2. 反向法蘭計算怎么操作？
a、出計算書時時常出現法蘭厚度為 10.0mm,非計算程序中的厚度最后出的計算書其中的 h 有時候會修改為 10mm,但計算程序中的高度是對 。
解決方法：反向法蘭出計算時 , 一定要檢查一下法蘭厚度 /h 是否正確 , 否則需要重新運行一下出計算書。

b、反向法蘭計算程序程序要求輸入有效厚度 , 為扣除了腐蝕裕量后的數值 , 即內徑加大 , 但出的計算書卻在外徑上扣除 。

3. 薄管板程序計算完畢后不能出計算書，提示 M06bb_.RTF沒找到？
解決方法：將 W6v4\Dot\M06bb.RTF復制，然后將復制文件重命名為 M06bb_.RTF 。

4. 文件名中有小數點 , 不能被打開問題
SW6的一個怪僻 , 文件名中有小數點時可保存 , 但重新打開時報一大串的內部錯誤。
解決方法：去掉文件名小數點 , 即可恢復正常 !
