【軟件介紹】
草圖大師是一款繪圖軟件,英文名稱為SketchUp,它可以快速和方便地創建、觀察和修改三維創意。是一款表面上極為簡單,實際上卻令人驚訝地蘊含著強大功能的構思與表達的工具。
【軟件特色】
1、獨特簡潔的界面,可以讓設計師在短期內掌握軟件。2、適用范圍廣闊,可以應用在建筑,規劃,園林,景觀,以及工業設計等領域。
3、方便的推拉功能,設計師通過一個圖形就可以方便的生成3D模型。
4、快速生成任何位置的剖面,使設計者清楚的了解建筑的內部結構。
5、與AutoCAD,Revit,3DMAX,PIRANESI等軟件結合使用,快速導入和導出DWG,DXF,JPG,3DS格式文件,實現方案構思,效果圖與施工圖繪制的完美結合,同時提供與AutoCAD和ARCHICAD等設計工具的插件。
6、自帶大量門,窗,柱,等組件庫和建筑肌理邊線需要的材質庫。
7、輕松制作方案演示視頻動畫,可以全方位表達設計師的創作思路。
8、具有草稿,線稿,透視,渲染等不同顯示模式。
9、準確定位陰影和日照,設計師可以根據建筑物所在地區和時間實時進行陰影和日照分析。
10、簡便的進行空間尺寸和文字的標注,并且標注部分始終面向設計者。

【軟件功能】
繪制、修改、測量、旋轉、縮放和移動幾何圖形。使用準確的尺寸,并用文本工具傳達這些數據。
放置剖面以查看模型內部并進行相應處理。
向模型中添加磚、木、木瓦和玻璃等預制的紋理,或者制作新紋理。
向模型中添加樹、汽車、門、窗和人物等預制的組件,或者制作新組件。
制作名為動態組件的自定義智能對象。
對表面進行軟化和平滑處理。
為地球上的任一位置投射實時陰影(現已取消)。
模擬攝影機的機位。
執行演練。
制作演示游覽。
使用有機建模(沙盒)。
導入 2D 圖像:
JPEG 圖像 (.jpg)
便攜式網絡圖形 (.png)
標簽圖像文件 (.tif)
Targa 文件 (*.tga)
Windows 位圖 (.bmp)

【按鍵介紹】
快捷鍵:顯示/旋轉鼠標中鍵
顯示/平移Shift+中鍵
編輯/輔助線/顯示Shift+Q
編輯/輔助線/隱藏Q
編輯/撤銷Ctrl+z
編輯/放棄選擇Ctrl+T;Ctrl+D(用林京的快捷鍵)
文件/導出/DWG/DXFCtrl+Shift+D
編輯/群組G
編輯/炸開/解除群組Shift+G
編輯/刪除Delete
編輯/隱藏H
編輯/顯示/選擇物體Shift+H
編輯/顯示/全部Shift+A
編輯/制作組建Alt+G
編輯/重復Ctrl+Y
查看/虛顯隱藏物體Alt+H
查看/坐標軸Alt+Q
查看/陰影Alt+S
窗口/系統屬性Shift+P
窗口/顯示設置Shift+V
工具/材質X

【使用教程】

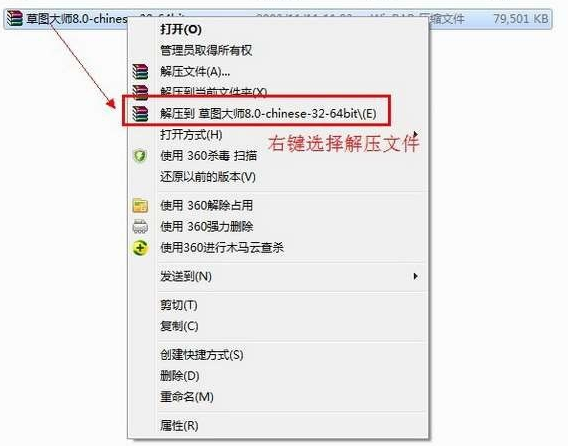

安裝首先從本網站進行下載,把下載的草圖大師【google SketchUp pro】8.0文件包解壓出來

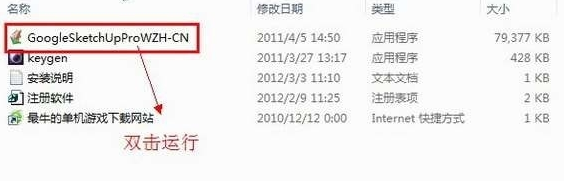

運行安裝程序

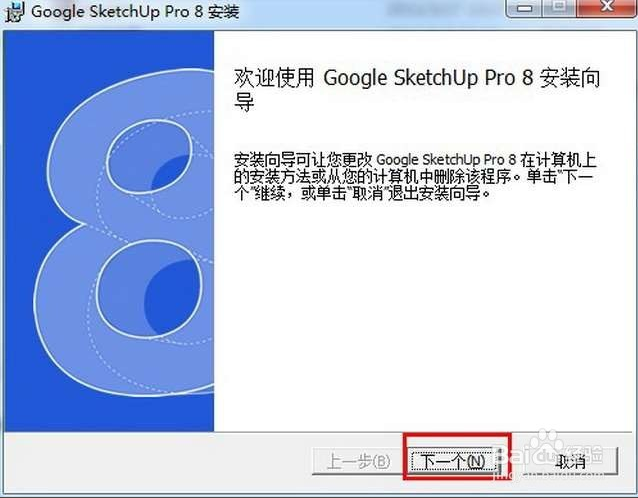

安裝向?qū)?,點擊“下一個”

許可協議界面,勾選“我接受”在點擊“下一個”

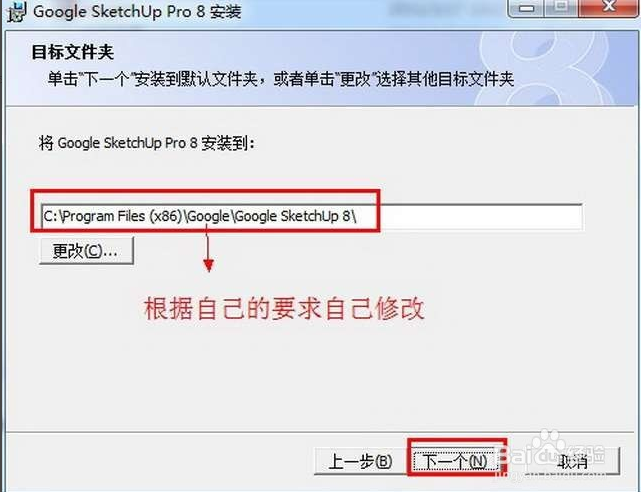

安裝設置
根據自己的要求自己選擇,這里我保持默認。

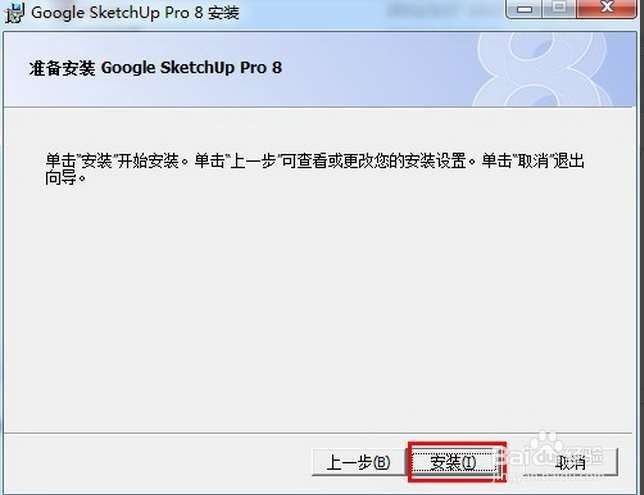

點擊“安裝”,開始安裝草圖大師【google SketchUp pro】8.0

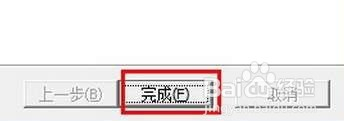

點擊“完成” ,草圖大師【google SketchUp pro】8.0安裝完成

打開軟件,雙擊打開即可使用 。

草圖大師【google SketchUp pro】8.0安裝完成。

制作床頭柜

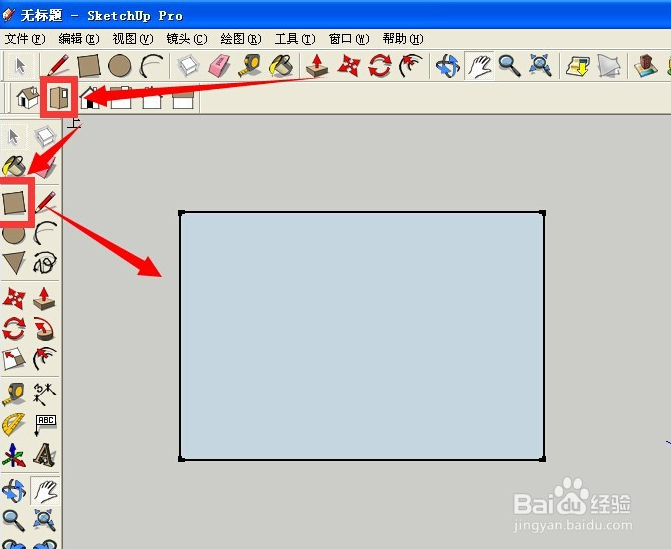

打開sketchup8.0在頂視圖下點擊矩形工具 繪制一個矩形 并設置尺寸 效果及步驟如下箭頭所示

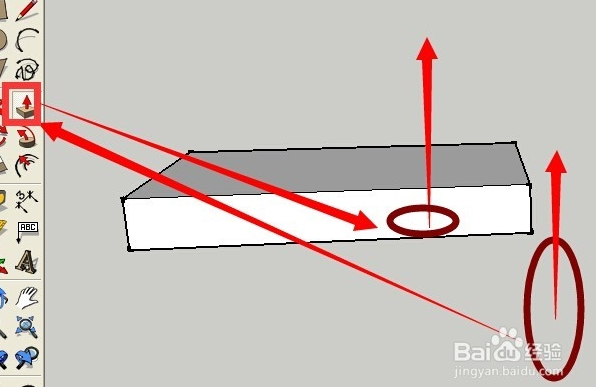

按住鼠標滾輪 向上拖動界面 使得變成透視圖效果 點按推拉工具 向上拖出高度 并設置高度 按回車結束 方法步驟如下箭頭所示

用偏移工具在箭頭所示面建立一個偏移 并設置偏移量 點按回車結束設置 步驟效果如下所示

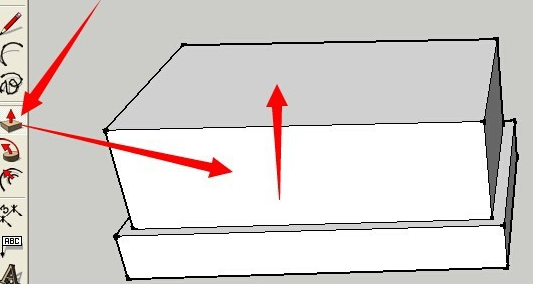

然后再次用推拉工具 拖出推拉的高度 直接點擊鍵盤設置推拉高度 然后按回車 效果如下

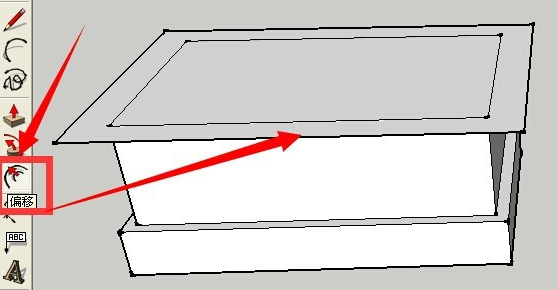

再次選中偏移工具 鼠標點擊頂面 并拖動出一個向外的偏移 鍵盤設置偏移量后點按回車確定

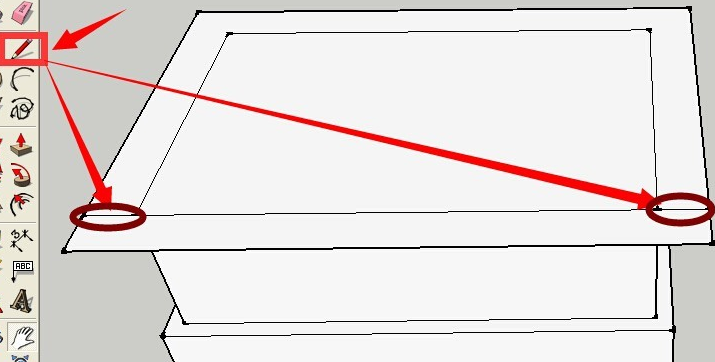

用直線工具 為偏移前的一個邊補線 延長至片以后的位置 效果和步驟參見下圖所示

用圓弧工具先后點按箭頭所示的兩點 然后在單擊最后一個箭頭所示的位置 形成一個圓弧 效果如下圖所示

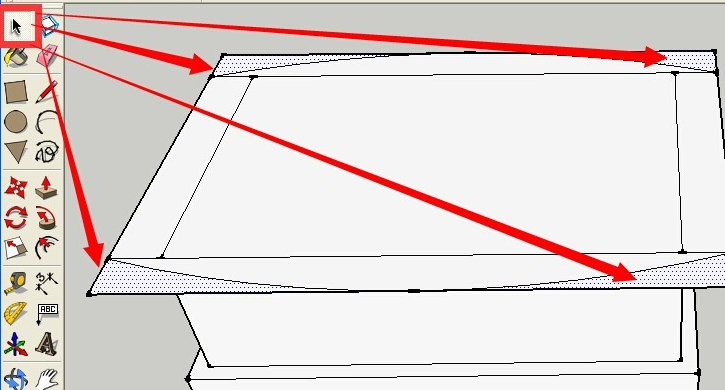

點按選擇工具 用選擇工具框選需要刪除的區域 然后點按delete鍵 刪除需要刪除的部分 效果如下所示

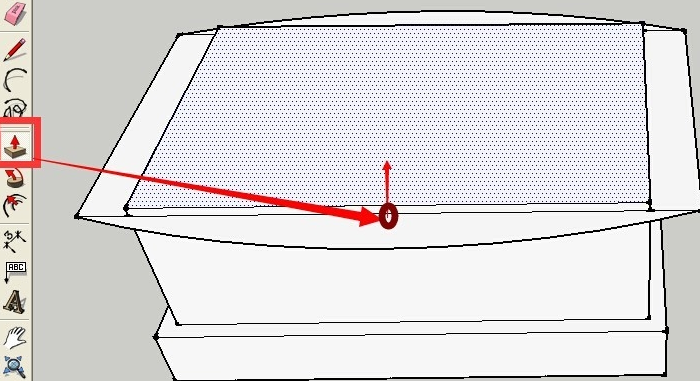

刪除后的效果如下 點按推拉工具 再次用推拉工具推拉出一個向上的高度 效果如下所示

其他邊緣位置雙擊即可實現快速推拉到高度一致的位置 效果如下圖所示

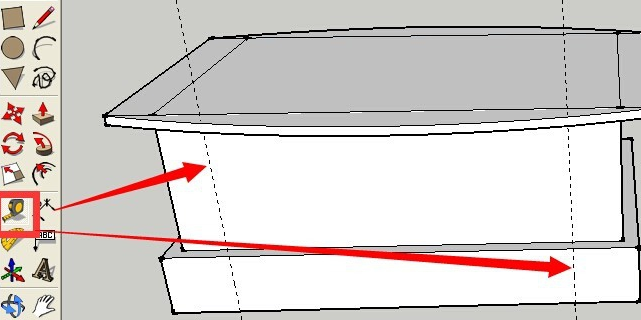

點按輔助線工具 然后點擊第一個端點 再點擊第二個端點 輸入數據回車 再次點擊第一個點 拖動出輔助線

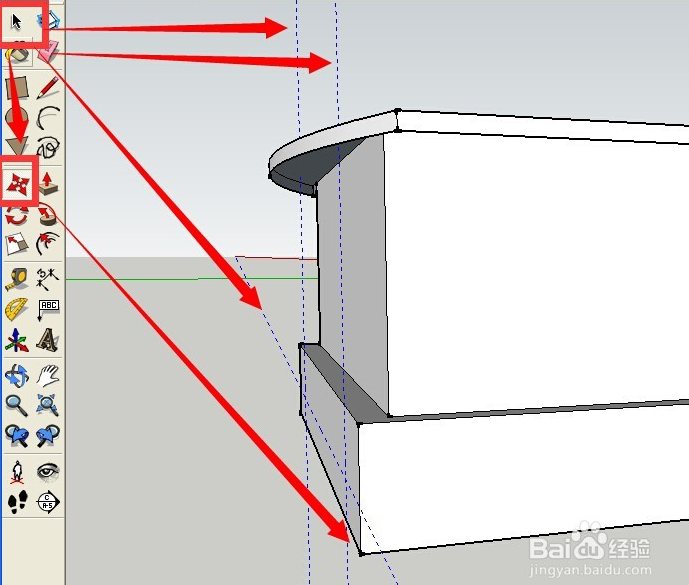

選擇工具選中三條輔助線 然后移動工具下點按某個端點 將端點拖動到背面 效果如下圖

再次用圓弧工具盒推拉工具按前面的操作一遍后面 效果如下

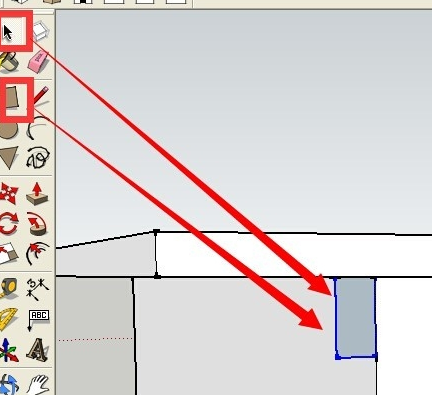

通過矩形工具建立一個矩形 然后在選擇工具將矩形建立為組

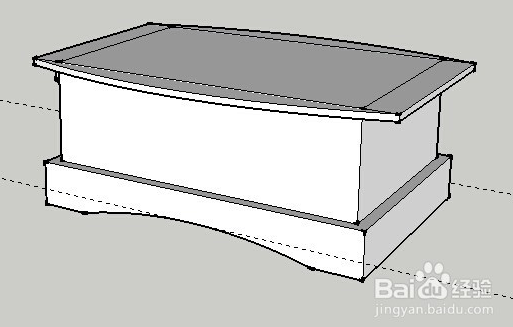

在另一側做同樣的操作 最終效果如下

【系統需求】
基本配置:Microsoft Windows 2000, XP系統;windows vista以上
600MHz Pentium III處理器
128MB內存
80MB硬盤空間
顯卡支持OpenGL
IE 6.0以上
Windows Media Player/QuickTime 5.0以上
推薦配置:
2GHz Pentium 4處理器以上
512MB內存
ati x1600或同級、以上
