pads9.5破解版是一款非常專業的PCB電子板設計工具，這款軟件包含了CB電子板設計的全部流程，我們可以直接在軟件上完成這些工作。而且pads9.5為用戶提供最專業的設計指導，幫助你解決設計工程中出現的問題和難題。

【軟件介紹】

Mentor Graphics公司的pads9.5破解版作為業界主流的PCB設計平臺，以其強大的交互式布局布線功能和易學易用等特點，在通信、半導體、消費電子、醫療電子等當前最活躍的工業領域得到了廣泛的應用。PADS Layout/ Router支持完整的PCB設計流程，涵蓋了從原理圖網表導入，規則驅動下的交互式布局布線，DRC/DFT/DFM校驗與分析，直到最后的生產文件（Gerber）、裝配文件及物料清單（BOM）輸出等全方位的功能需求，確保PCB工程師高效率地完成設計任務.

【pads9.5破解版軟件功能】

1、PADS套裝軟體目前共有三個版本：PADS PE PADS XE及PADS SE，隨著不同的版本而有更強大的功能，可適應各種不同的設計需求。
PADS SE功能包括了設計定義、版本配置及自動電路設計能力。
PADS XE套裝軟體則增加了類比模擬及信號整合分析功能。
如果使用者需要的是最高級及高速的功能，PADS SE則是最佳選擇。
2、PADS套裝軟體也包括了一個參數資料的資料庫，讓使用者可以安裝該產品，并且快速開始設計，而不需要花時間及成本在資料庫的開發上。
3、Mentor Graphics目前正和事業伙伴共同努力，以確定該資料庫的高品質，并且能有大量的支援元件，并且時時更新。

【軟件特色】

1、Pads Layout是Pads的核心模塊，是復雜的、高速印制電路板的最終選擇的設計環境。
2、它是一個強有力的基于形狀化(shape-ased)、規則驅動(rules-driven)的布局布線設計解決方案。
3、它采用自動和交互式的布線方法。
4、采用先進的目標連接與嵌入(OLE)自動化功能，有機地集成了前后端的設計工具。
5、包括最終的測試、準備和生產制造過程。

【pads9.5破解版安裝教程】

1、解壓?

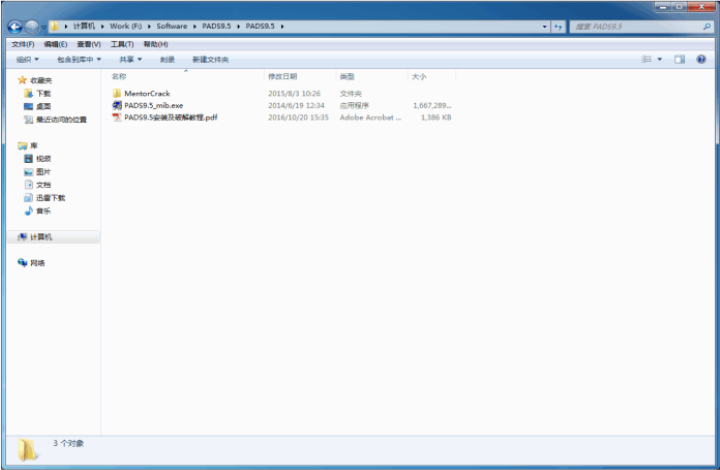

將從起點軟件園下載的壓縮包解壓到平時存放應用軟件的文件夾，得到如下文件：

2、安裝?

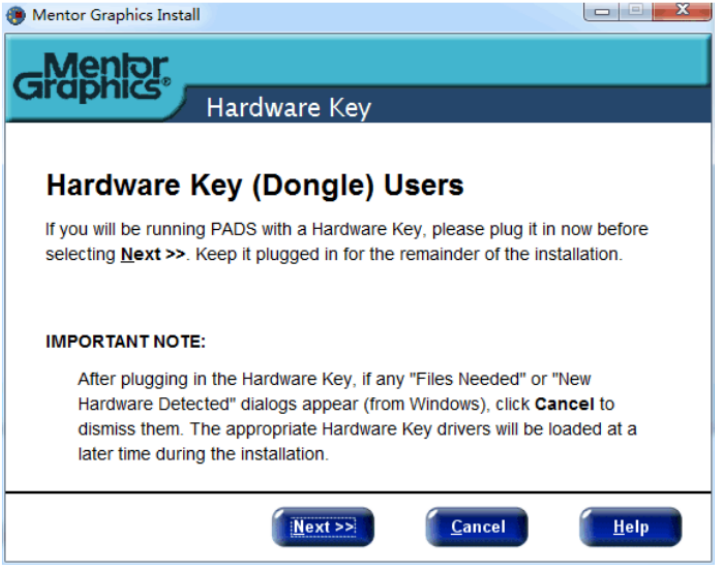

右鍵單擊安裝程序，選擇“以管理員身份運行（A）”，直到出現如下界面：

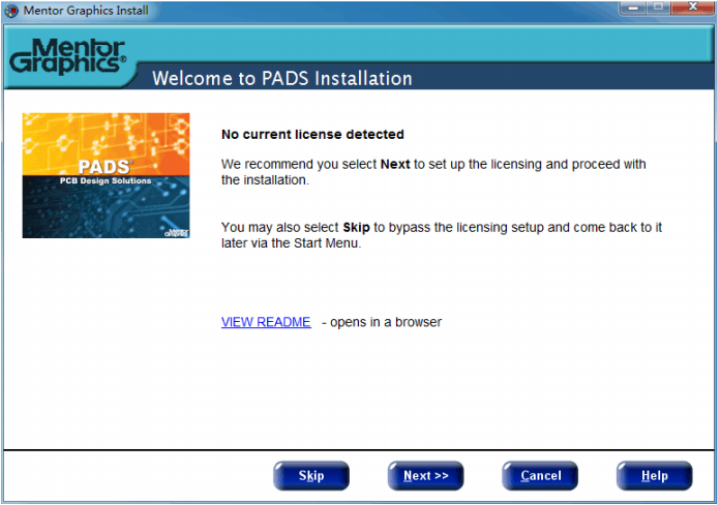

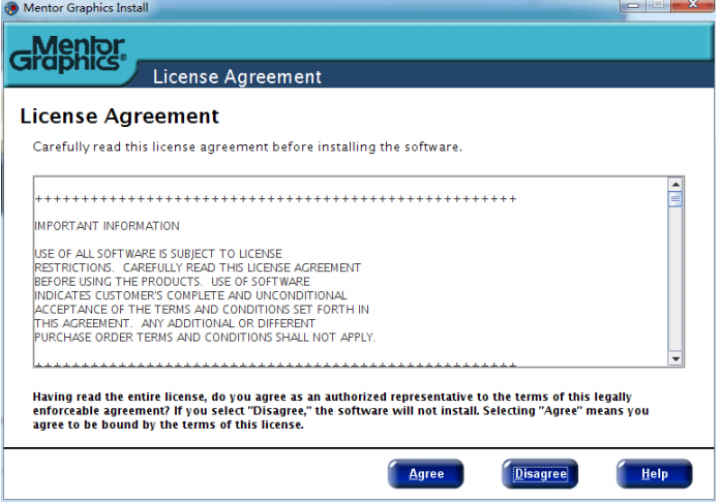

點擊“Next”

點擊“Skip”?

點擊“Agree”

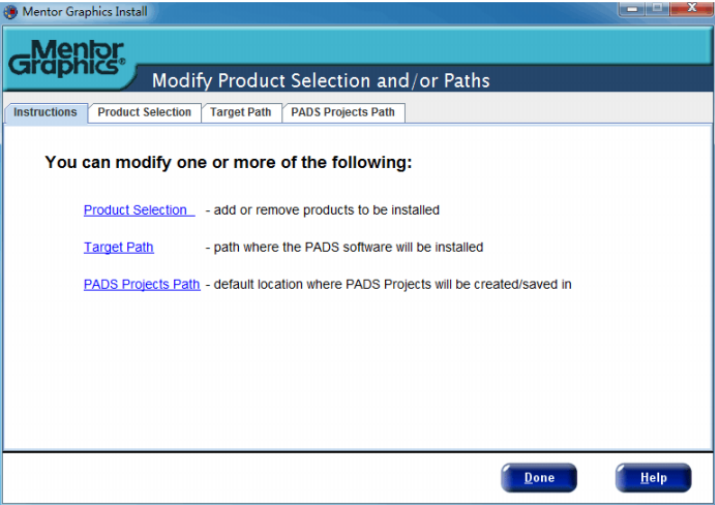

點擊“Modify”?

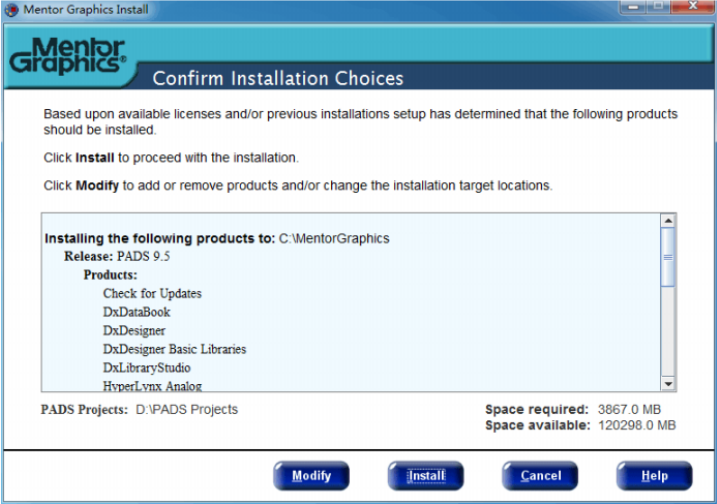

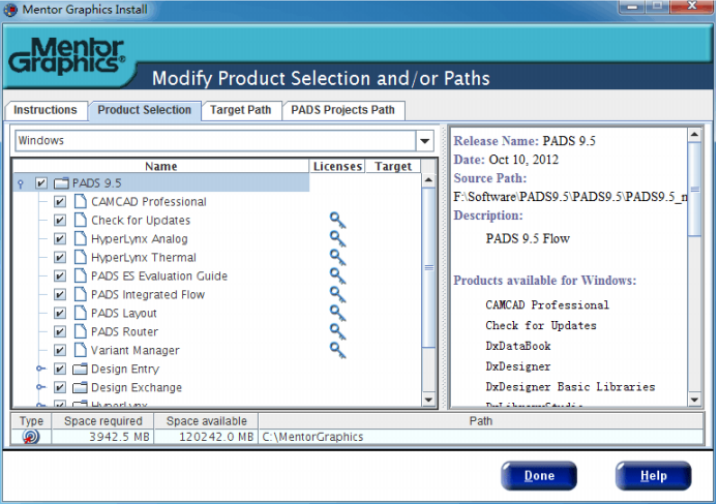

此時的界面主要有產品選擇、目標路徑選擇以及工程路徑選擇這幾個功能。

在“Product?Selection”選項，我們選擇全部安裝。

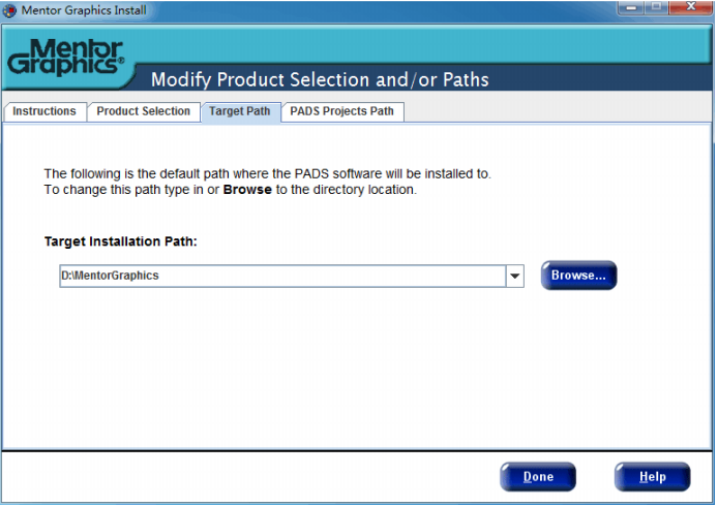

在“Target?Path”選項，我們將安裝路徑改成“D:\MentorGraphics”：?

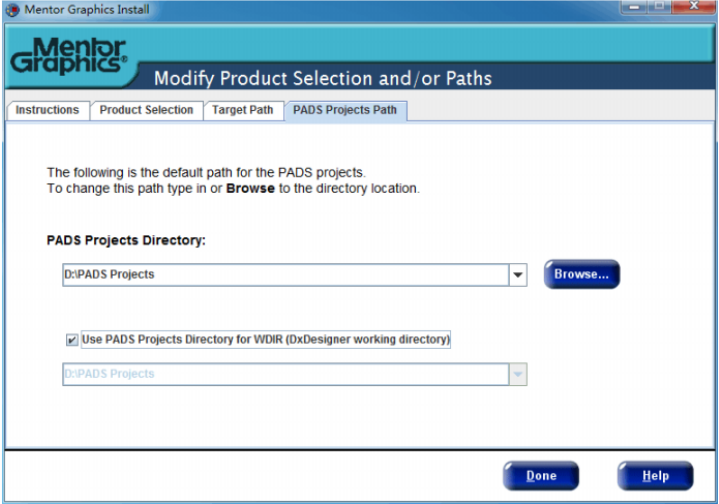

在“PADS Projects Path ”選項，將“ PADS Projects Directory ”改成“ D:\PADS Projects ”
取消勾選“ Use PADS Projects Directory for WDIR ”， 再次將它勾選上。
點擊“ Done”

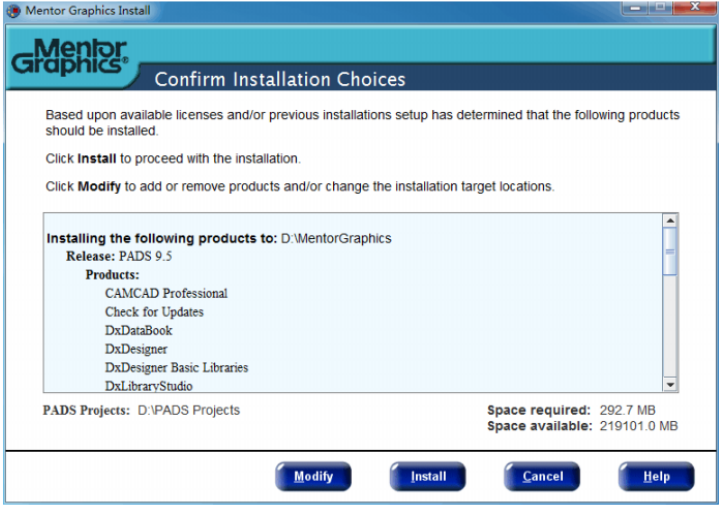

點擊“ Install ”。

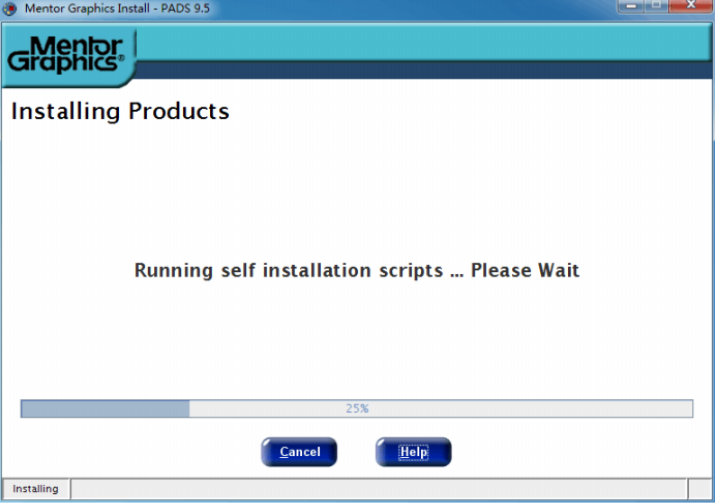

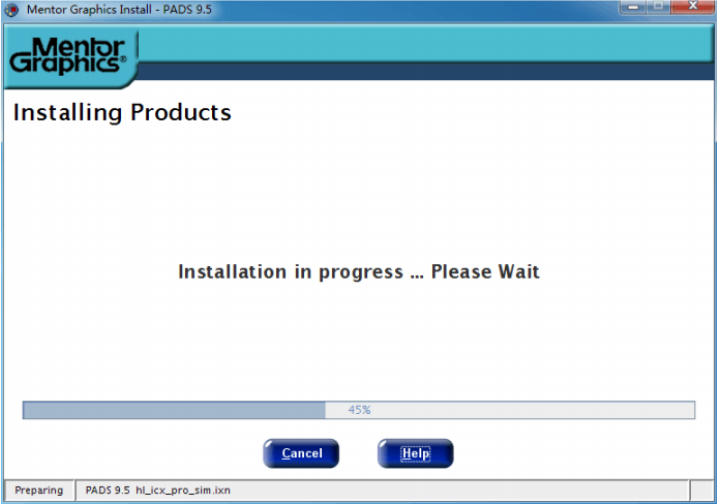

好了，接下來有十幾分鐘安裝時間，可以去喝杯茶休息以下，不過這里有個地方需要注意：在上一步點擊“ Install ”安裝后如果出現一些異常報錯窗口，證明你之前有安裝過這個軟件，而且沒卸載干凈，這時候也不要慌，先果斷終止安裝，用電腦管家之類的工具檢查一下你安裝的軟件，將所有有關Mentor Graphics 的軟件或者插件卸載掉就行了，然后再重新安裝。如若沒有異常，繼續喝茶等待......

幾分鐘以后會出現以下界面：

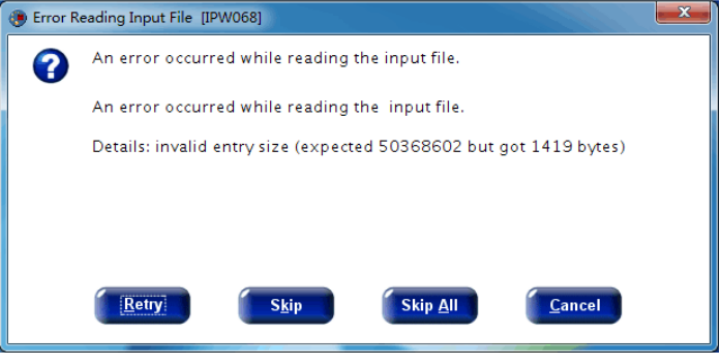

點擊“ Skip ALL ”

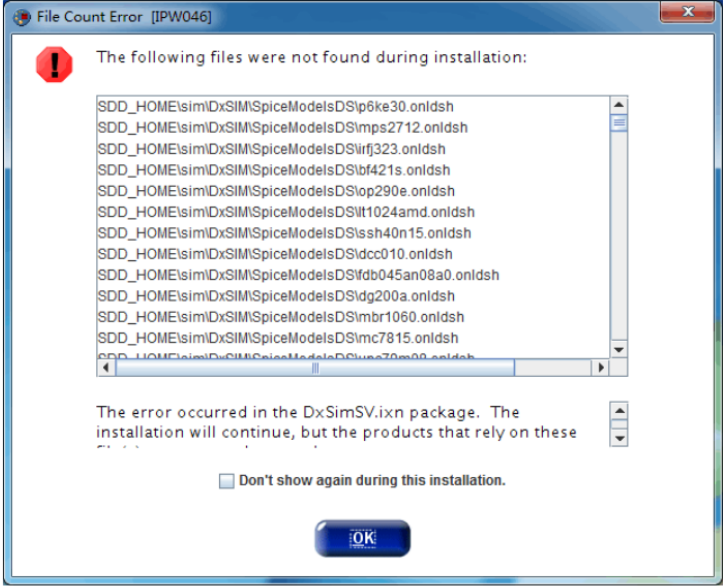

接著彈出一個窗口：

勾選“ Don’t show again during this installation ”，點擊“ OK”

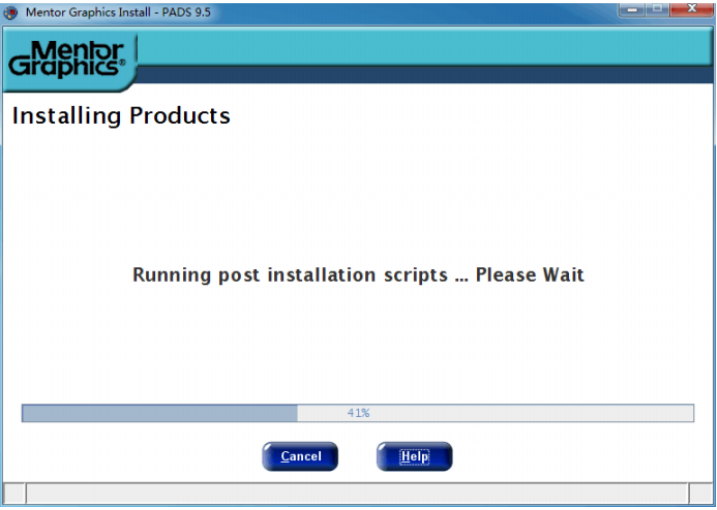

過陣子會出現以下界面：

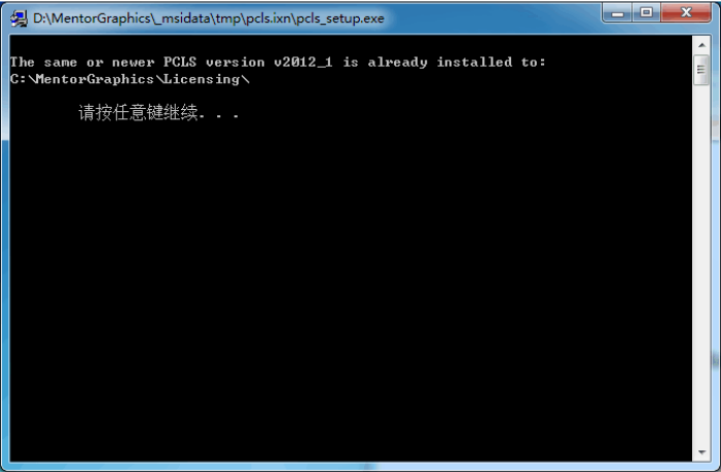

按照提示隨便敲一個按鍵就好了。接著繼續安裝 ......

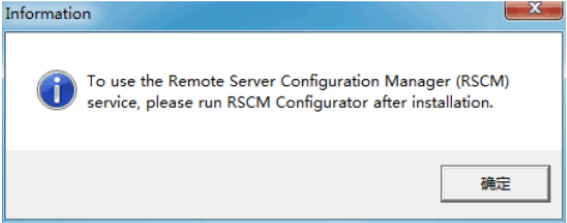

接著會彈出：

點擊“確定”，繼續 ......

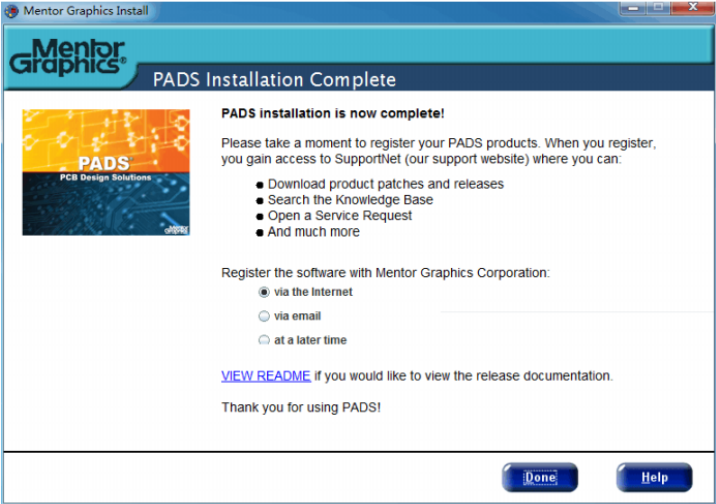

選擇“ at a later time ”，點擊“ Done”，安裝到此結束，很簡單有木有！ ??！

【破解技巧】

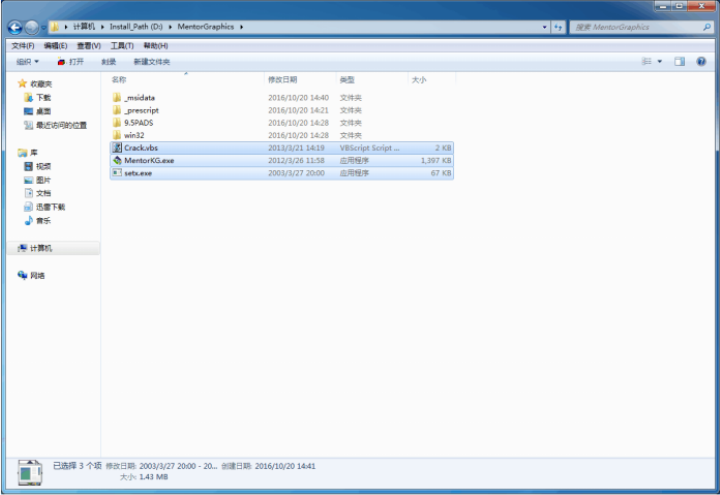

打開 MentorCrack 文件夾，將里面的幾個文件復制到 PADS9.5的安裝目錄下（我當初將它安裝在了D:\MentorGraphics ）：

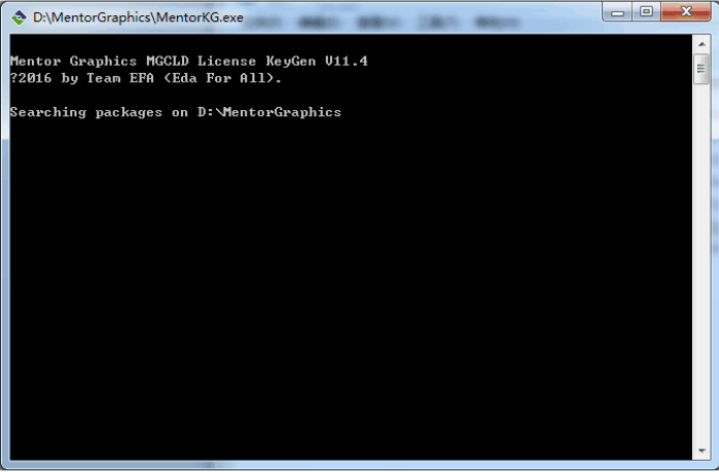

以管理員身份運行 MentorKG.exe
接著會彈出一個窗口：

這是生成注冊文件的，不用管。等會它產生一個 license 文件。

將這個文件另存到目標安裝目錄（和上面的一樣，都是 D:\MentorGraphics ）。

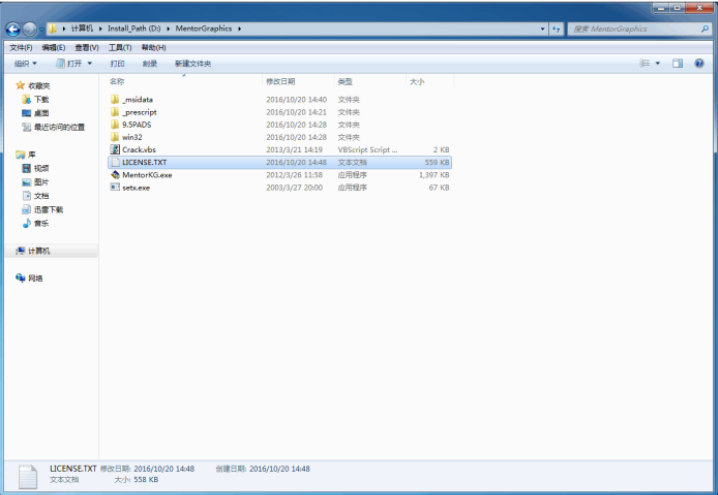

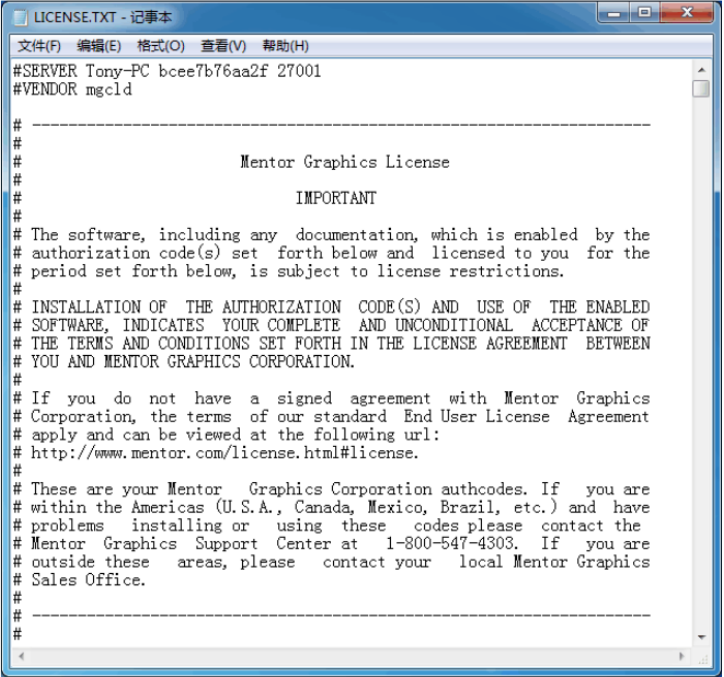

此時我們看到，目標安裝目錄里多了一個 LICENSE.TXT文件：

添加環境變量

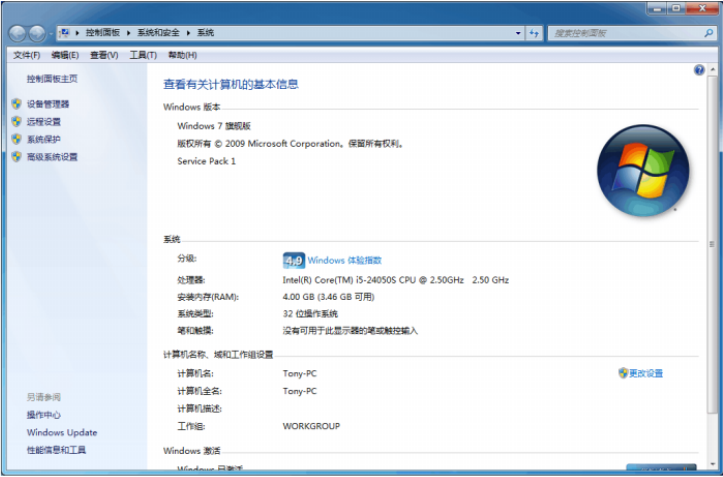

在電腦桌面找到“計算機”這個圖標，右鍵單擊，選擇“屬性” ：

在左邊欄點擊“高級系統設置”

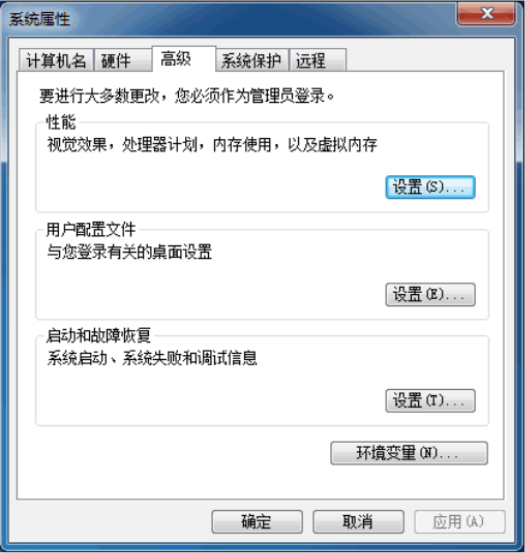

點擊“環境變量”

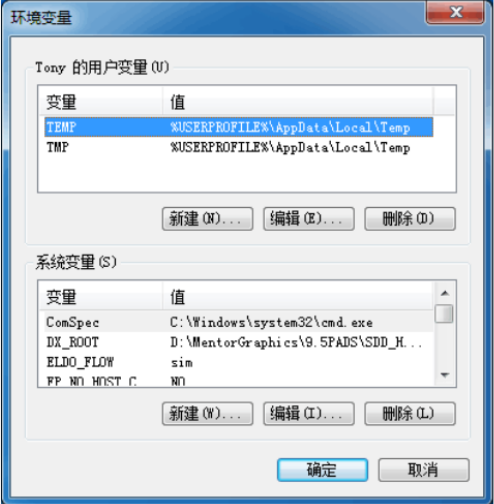

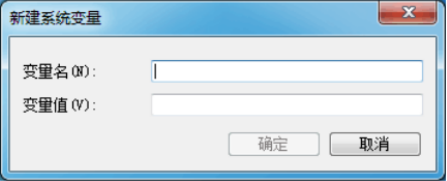

在“系統變量”下面點擊“新建”

在“變量名（ M）”右欄添加“ MGLS_LICENSE_FILE”

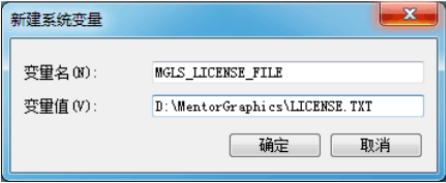

在“變量值（ V）”右欄添加“ D:\MentorGraphics\LICENSE.TXT ”。如下圖：

如果你的安裝目錄和我的一樣，可以直接復制粘貼進去，點擊“確定” 。

【pads9.5破解版使用方法】

pads9.5破解版菜單語言怎么切換中英文？

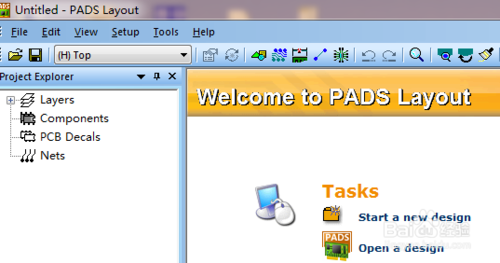

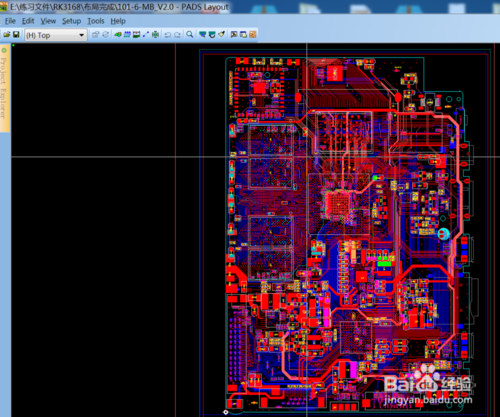

啟動PADS,啟動完成之后如圖.這個時候我們看到的是全英文的操作菜單.

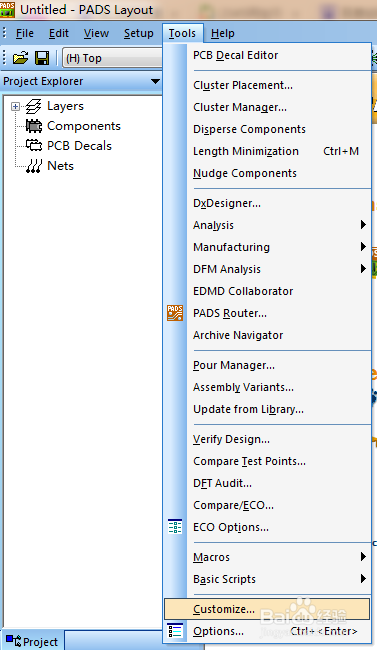

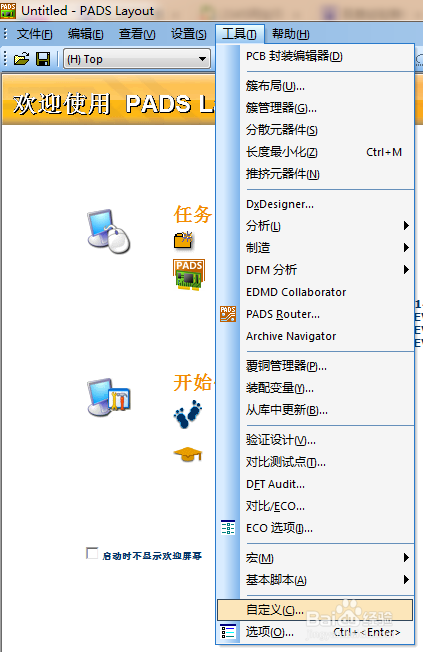

點擊頂部菜單欄里的Tools,在下拉菜單中選擇Customize.

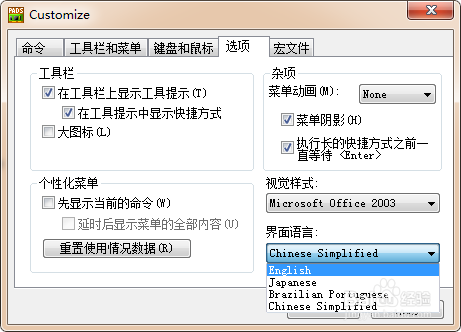

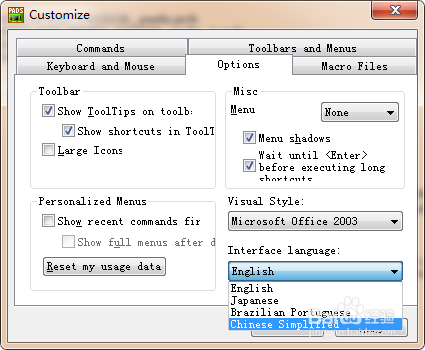

然后在彈出的菜單中選擇Options,再在右下角的Interface language下邊,點下拉,然后選擇Chinese Simplefied.

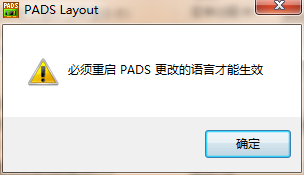

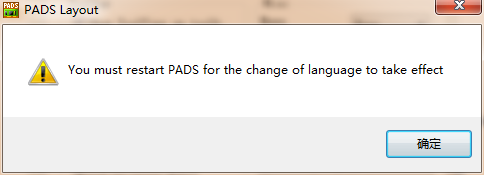

這時彈出重啟后才能生效的提示,點擊確定按鈕.然后點右上角關閉按鈕,將PADS程序退出.

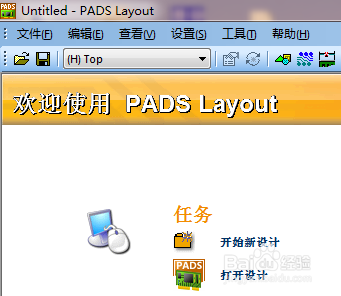

重新啟動PADS程序,這個時候我們就可以看到親切的中文界面.是不是特別激動啊.內心里覺得,終于可以用我們熟悉的語言來設計操作PCB軟件了.

然后再啰嗦一下在中文語言菜單下轉到英文的方法,當然現在就很簡單了,路徑和步驟和之前一樣.菜單-->工具--自定義

選項-->界面語言

點確定就可以了.多加練習,中英文切換的方法就熟悉了.

pads9.5破解版怎么導出坐標文件？
打開電腦，進入PADS9.5軟件工作界面，打開要出坐標文件的PCB文件。

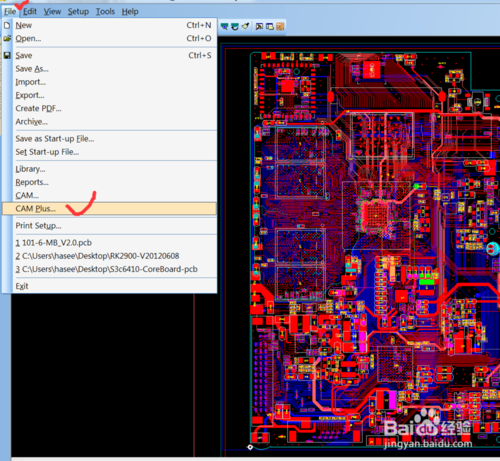

點擊file-cam plus。

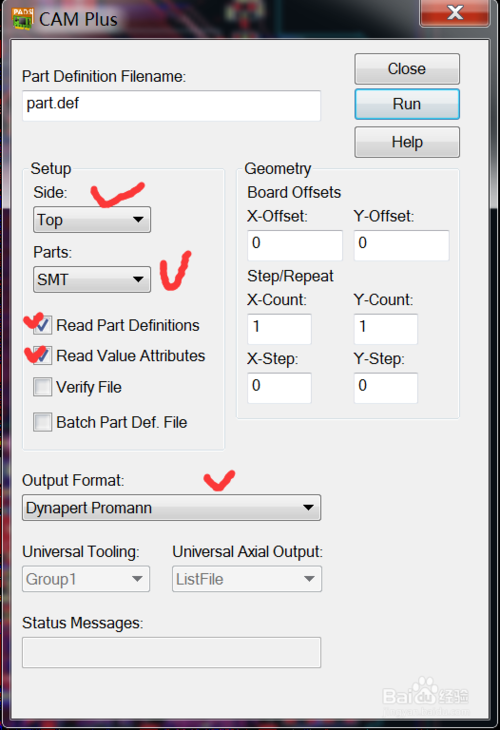

按照要求選擇要出坐標文件的層選TOP，part選SMT，選擇好出文件包含的信息，還有格式,然后點擊run。

按照要求選擇要出坐標文件的層選bottom，part選SMT，選擇好出文件包含的信息，還有格式,然后點擊run。

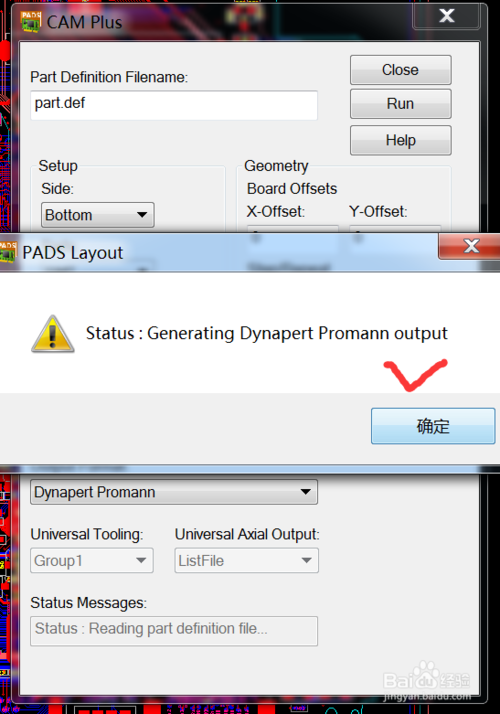

出現對話框選擇ok。

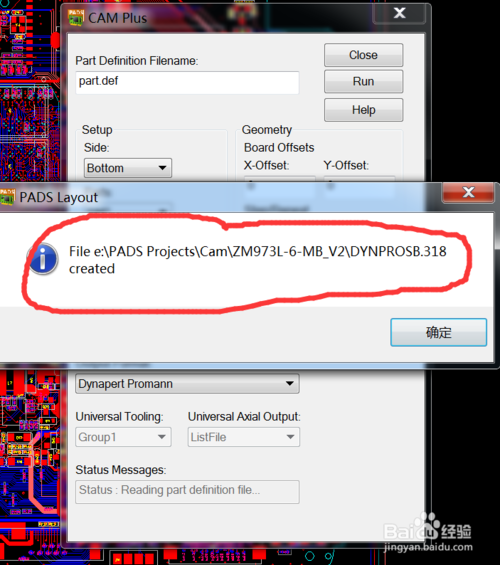

記住好生成的坐標文件的路徑后，點擊確定。

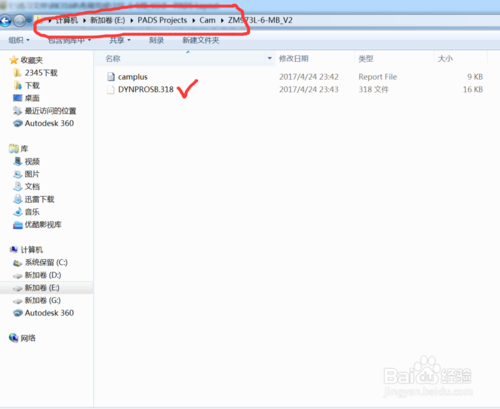

根據剛剛提示的路徑，去找到生成的坐標文件。
