FloTHERM是一款熱仿真分析軟件，用戶可以在軟件內查看電路板，幫助您可以更好的來去設計和使用。并且FloTHERM中文版內還有很多實用的工具，讓您可以隨時來去管理和操作。

【軟件介紹】

Mentor Graphics FloTHERM Suite Windows是一款一款熱仿真分析軟件，F(xiàn)loTHERM仿真軟件能夠創建電子設備的虛擬模型，執行熱分析等，眾多用戶推薦，專業穩定.FloTHERM使用先進的CFD技術來預測組件，電路板和完整系統（包括機架和數據中心）中的氣流，溫度和熱量傳輸。

【軟件功能】

1、智能熱模型
從PCB上的單個IC到完整的電子機架，可以通過FloTHERM提供的一整套SmartParts（智能模型創建宏）快速組裝各種型號。SmartParts源自全球供應商，可捕獲建模專業知識，簡化模型創建，最大限度地縮短求解時間并最大限度地提高解決方案的準確性。
FloTHERM還支持Thermo Electric Cooler（TEC）SmartPart功能。通過添加TEC，您可以控制溫度，使指定的組件不會比設計的預定義最大值更熱。
風扇RPM降額功能支持電子設備在低于額定最大功率的情況下運行，同時考慮到殼體或體溫，環境溫度和所用冷卻機構的類型。
2、MCAD和EDA集成
FloTHERM提供與MCAD和EDA軟件的前所未有的集成。使用FloMCAD Bridge模塊，工程師可以將Creo，SolidWorks，CATIA和其他MCAD和EDA軟件中的原始數據導入FloTHERM。與其他熱分析軟件不同，F(xiàn)loTHERM可自動準備幾何圖形，以實現高效準確的分析。

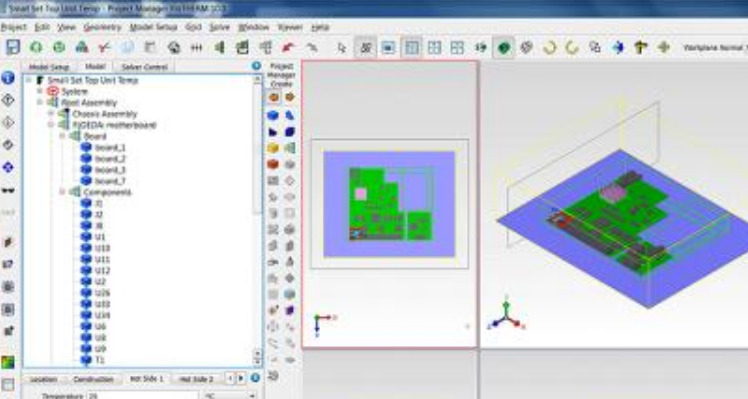

FloTHERM可以讀取行業標準的ODB ++數據，以引入印刷電路板設計（PCB），因此可以與設計流程中的任何PCB布局工具配合使用。
3、魯棒結構笛卡爾網格
FloTHERM網格基于結構化笛卡爾方法，這是一種最穩定，數值最多的網格類型。工程師可以根據需要對網格進行本地化，以獲得更精細的分辨率，從而最大限度地縮短解決方案時間并提 可以創建重疊的局部空間，以便為具有雜亂幾何的大型模型構建有效的網格。
FloTHERM網格與SmartParts相關聯，作為模型裝配過程的一部分生成，使用戶可以控制細化并使工程師能夠?qū)Ｗ⒂谠O(shè)計而不是分析。在其他工具需要大量時間和專業知識來掌握網格的情況下，F(xiàn)loTHERM網格化是即時且可靠的。FloTHERM是唯一具有對象關聯網格的分析軟件，消除了每個模型修改的重新網格化。
4、自動優化
基于SmartPart的建模和結構化的笛卡爾網格實現了“自動順序優化”，這是FloTHERM獨有的。該功能允許用戶指定設計目標，然后讓FloTHERM努力尋找設計變量的正確組合以實現該目標。
此功能可用于優化散熱器設計，PCB元件放置，風扇/鼓風機選擇和其他常見設計方案。它還能夠找到其他不切實際的設計余量或節省生產成本。使用FloTHERM V12方案定義和設計空間探索更直觀，更快速：易于查找的對象，屬性和設置; “查找”工具，包含多個應用程序，用于創建變體 與電子表格工具輕松互動; 數百種模型的高效模擬。
或者，用戶可以構建實驗設計（DoE），自動分析參數變化的所有可能組合的全部范圍。這些模型可以使用獨特的“志愿者”解決方案技術在分布式計算機網絡上解決。它還支持使用基于T3Ster?熱特性表征模型的校準任務，以實現更精確的熱模擬。
5、精細調整的解算器
FloTHERM解算器專門針對電子冷卻應用提供了超過27年的經驗，可提供最準確的結果，以及每個網格單元最快的解決方案時間。它使用獨特的“局部網格”技術解決了幾何長度尺度的巨大差異，該技術允許在解決方案域的不同部分之間進行整體匹配，嵌套，非共形網格接口。
使用預處理的共軛殘余解算器和靈活的循環多網格解決方案技術同時解決電子系統內的熱傳遞的共軛性質。實用，獨特和準確的解決方案終止標準在工程中產生了有用的結果，而不是學術性的，時間尺度，多核硬件可以很好地?cái)U(kuò)展到32個內核。
此外，直流電氣計算支持焦耳加熱效應，以便進行準確預測，從而實現配電網分析和母線設計。
FloTHERM接受潛熱和熔化溫度作為輸入，并在瞬態應用中自動使用這些值。現在可以在FloTHERM中充分探索和優化相變材料（PCM）對元件和觸摸溫度的影響。
6、強大的可視化工具

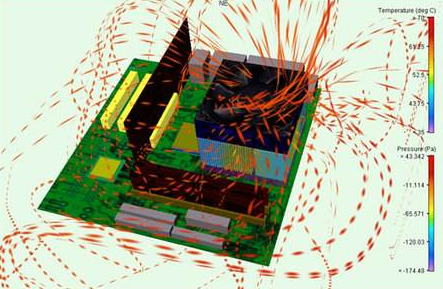

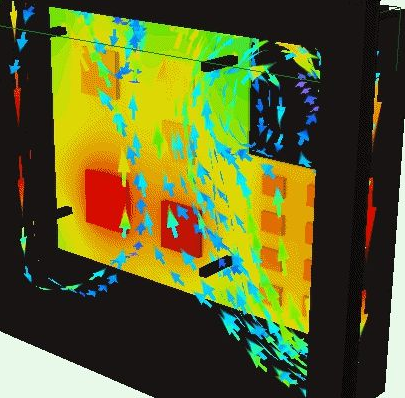

FloTHERM可視化工具集在共享電子冷卻項目的設計和分析結果時可最大限度地提高工作效率。完全渲染的模型，3D流動畫和用于動態操縱溫度的工具以及流動結果，使工程師能夠快速有效地查明熱問題并可視化設計改進。

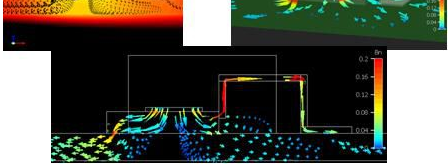

紋理映射和AVI輸出使熱設計概念能夠與非技術同事進行通信。熱瓶頸（BN）和快捷方式（SC）后處理參數使工程師可以看到現有的熱瓶頸和任何插入新熱流路徑的機會，以便將熱量縮短到較冷的區域。
FloVIZ查看器是后處理器的免費全功能版本，可用于簡單的“場外”結果顯示。
7、廣泛的可用性功能
我們不斷改進今天的FloTHERM。例如，我們?cè)陧?xiàng)目管理器和繪圖板中添加了集成模型檢查支持，允許用戶查看哪些對象附有材料，附加到每個對象的電源以及相應的組件級功耗，以及對象是否為創建網格線。
8、自動仿真模型校準
FloTHERM可以使用T3Ster使用的相同數學過程將模擬的瞬態熱響應轉換為結構函數曲線。已知這些結構函數曲線與器件的物理結構相關，因此是將仿真與測試數據進行比較的理想平臺。
結構函數之間的差異表明仿真模型的某些方面是不正確的; 通常難以直接測量的尺寸或物理性質，例如熱界面材料（TIM）厚度或界面熱接觸電阻。FloTHERM的指揮中心使用自動優化方法來改變模型輸入，并將模擬結構功能推向?qū)嶒?yàn)結構功能，直到它們匹配為止。此匹配表示FloTHERM模型已完全校準，并將在任何瞬態應用中正確，準確地響應。

【軟件特色】

建模功能：
FLOTHERM軟件提供了專門應用于電子設備熱分析的SMARTPART技術，提供了電子設備的參數化三維建模：
1)基本幾何形體的建模：
提供了立方體、棱柱、圓柱、圓球、斜板等基本形體的模型建立：
2) 典型電子器件的建模：
提供了機箱、風扇、散熱器、濾網、熱交換器、熱管、冷板、TEC(半導體制冷器)等電子設備內的常有器件的參數化模型建立：
3) 簡化模型的建立：
可以進行模型的簡化，軟件提供了薄板導熱模型和熱阻-熱容網絡模型，同時也提供熱源和阻尼模型的建立，將器件的熱源特性和阻尼特性進行輸入仿真：
4) 高級Zoom-in功能：
高級Zoom-in功能可將上級模型計算結果作為下級模型計算的邊界條件，使得模型計算結果層層傳遞，從系統級到子系統級，簡化計算過程，減輕工作量，從而大大縮減模型分析時間。

【使用教程】

安裝方法

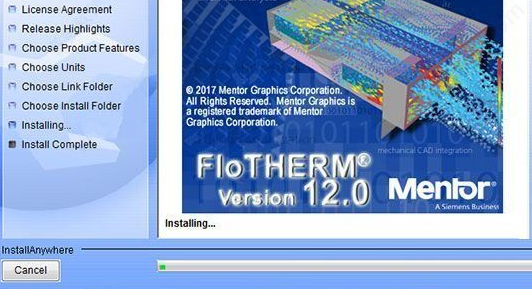

1、首先從本下載軟件，解壓之后，點擊setup.exe進行快速的安裝；

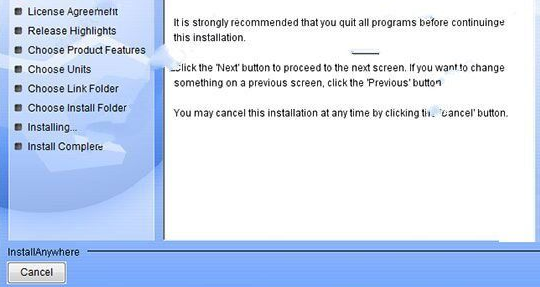

2、進入軟件的安裝向?qū)Ы缑妫c(diǎn)擊Next進行快速的安裝；

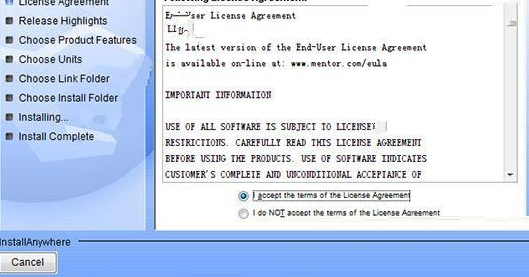

3、點擊我接受軟件的許可協議，點擊Next；

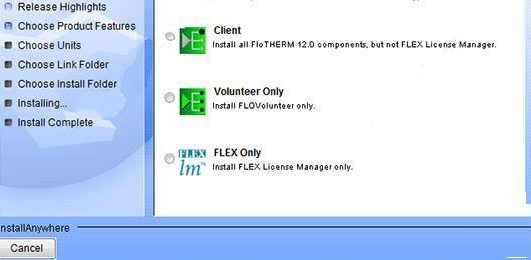

4、選擇軟件需要進行安裝的類型，點擊Next；



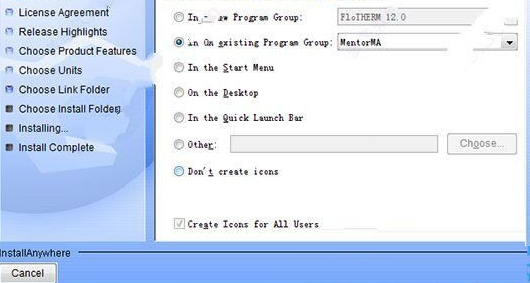

5、選擇軟件安裝的版本或者位置，建議將軟件進行安裝在D盤，這樣就不會對用戶的C盤造成任何的影響，點擊Next；



6、軟件正在進行快速的安裝中，請耐心等待........



破解方法

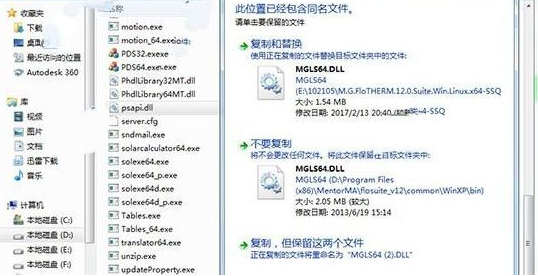

1、軟件安裝成功之后，不要先打開您的軟件，點擊安裝包里面的_SolidSQUAD_目錄，這將您的破解文件MGLS.DLL和MGLS64.DLL進行快速的復制到您的軟件安裝目錄下即可進行替換或者復制；

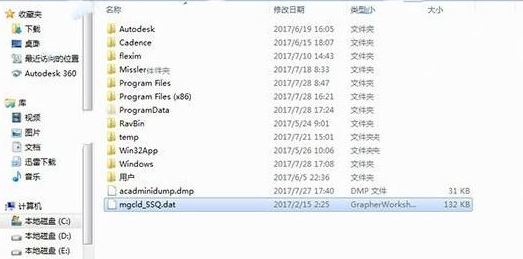

2、這將需要的許可文件mgcld_SSQ.dat進行快速的復制到您的安裝目錄下；

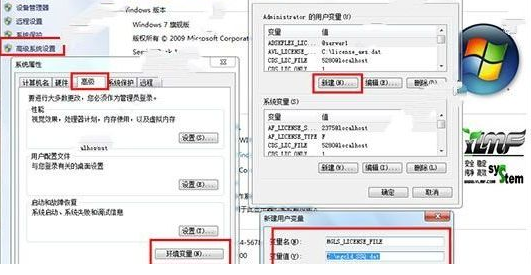

3、在進行點擊您的計算機，這進行選擇需要的屬性，順序依次是高級系統設置、高級、環境的變量，這進行點擊新建、即可快速的進行變量的新建；



使用說明

瞬態分析：具備變化功耗和變化環境的瞬態分析功能，不但可以進行開機、關機、故障的瞬態分析，同時也能進行變化功耗及環境變化情況下的瞬態分析；



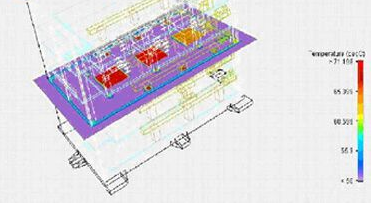

瞬態功耗及其溫度響應
輻射計算： 是目前唯一可以全部采用高精度Monte-Carlo方法進行輻射計算的電子散熱仿真軟件，非常適合密閉設備及外太空電子設備的計算；



液冷分析：可以分析含多種冷卻介質的散熱系統，如對液冷、風冷同時存在的電子設備或冷板等的熱分析；



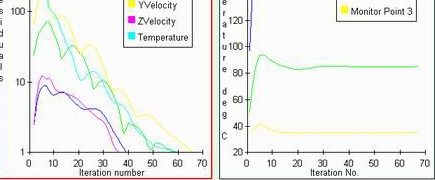

收斂準則：FloTHERM為CFD軟件在電子熱仿真領域的應用定義了嚴格的收斂準則，一個良好的收斂準則必須符合：保證收斂可靠，即如果軟件認為收斂，就應該得到一個真實可靠的解，而不需要純粹依靠人的經驗去判斷結果的可靠性。FloTHERM軟件完美地實現了以上要求。



軟件致力于為工程設計人員提供智能的自動設計工具，在后處理模塊中提供溫度梯度、傳熱瓶頸和傳熱捷徑等結果參數，幫助設計人員快速確定散熱缺陷和改進方案，該獨創技術受D到專利保護。

【常見問題】

1、問：如果FloTHERM GATE不再存在，如何將PDML文件導入或?qū)С龅紽loTHERM？
答：使用項目管理器中的彈出程序集菜單功能導入或?qū)С鯬DML文件。右鍵單擊裝配以接收幾何圖形，然后從“裝配”菜單中選擇“導入”>“PDML”或“導出”>“PDML”。瀏覽到加載文件的目錄，選擇文件并選擇“打開”。 PDML幾何體將復制到程序集中或?qū)懭胛募?br />要導入或?qū)С鲰?xiàng)目PDML，請使用項目管理器中的“項目菜單”彈出窗口。右鍵單擊數據樹頂部的F圖標，然后選擇“導入項目”>“PDML”或“導出項目”>“PDML”。瀏覽到加載文件的目錄，選擇文件并選擇“打開”。項目PDML被復制到程序集中或?qū)懭胛募?br />
2、問：如何訪問新的庫管理器？
答：默認情況下不顯示庫管理器，以節省顯示空間。顯示庫管理器的最快方法是單擊“打開庫管理器”圖標或雙擊F7。請參閱“庫”。

3、問：我可以將幾何文件從桌面拖到FloTHERM嗎？
答：在Windows系統上，導入PDML文件的最簡單方法是將PDML文件放在桌面上，然后將其拖到庫管理器節點，從中可以將其拖動到幾何節點樹中。
有關庫的信息，請參閱“庫”。

4、問：如何從模型中快速刪除不需要的屬性？
答：Ctrl + Shift + F刷新項目中所有未附加的屬性?；蛘撸梢栽凇绊?xiàng)目屬性”選項卡中右鍵單擊屬性類型節點后使用“全部清除”選項。

5、問：如何更改機箱的側面細節？
答：使用Enclosure屬性表設置機箱壁的厚度和建模級別。要向機箱壁添加孔，請?jiān)跀?shù)據樹中選擇墻，然后單擊“新建對象選項板”中的“孔”圖標。
請參閱FloTHERM SmartParts參考指南中的外殼。

6、問：我如何出口項目？
答：要導出可以通過電子郵件發送給同事或Mentor Graphics客戶支持的項目，請右鍵單擊項目管理器樹頂部的項目名稱，然后選擇導出項目> PDML。瀏覽到要保存文件的目錄，為其命名并選擇“打開”。該文件將保存到目錄中。

7、問：如何閱讀已歸檔的FloTHERM版本3.x項目？
答：FloTHERM V3.2包文件可以解壓縮到這個版本的FloTHERM中。由于此版本的FloTHERM在項目管理器中不再具有“外部”菜單項，因此“打包/解包”功能已移至“項目/加載”菜單項。
但是，您將無法在FloTHERM V3.2中解壓縮在此版本的FloTHERM中創建的任何包文件。
