multisim軟件又叫虛擬電子實驗室。它是一個原理電路設計、電路功能測試的虛擬電路仿真軟件，一個虛擬電子實驗室。軟件可以虛擬設計測試和演示各種電子電路(電工學、模擬電路、數字電路等)，能夠進行詳細的電路分析功能，以幫助設計人員分析電路的性能。目前在各高校教學中普遍使用Multisim10.0，網上最為普遍的也是Multisim 10.0,已經成為學習電子設計專業必備的軟件。

【軟件介紹】

Multisim10.0包含了電路原理圖的圖形輸入、電路硬件描述語言輸入方式，具有豐富的仿真分析能力，結合了直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借Multisim，您可以立即創建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，您能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善了具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。

【功能說明】

⒈構建仿真電路
⒉仿真電路環境
⒊multi mcu ------單片機仿真
⒋FPGA、PLD，CPLD等仿真
⒌FPGA、PLD，CPLD等仿真
⒍通信系統分析與設計的模塊
⒎ PCB設計模塊：直觀、層板32層、快速自動布線、強制向量和密度直方圖
⒏自動布線模塊
9.建模及仿真;
10.構建及仿真;
11.組成及仿真;
12.器原理及制造仿真。

【安裝教程】

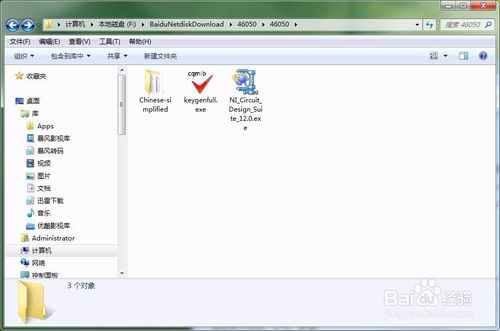

首先在本站下載軟件，打開軟件壓縮包，解壓后會有三個文件，一個是漢化包，一個注冊機，一個就是安裝程序，如圖所示：

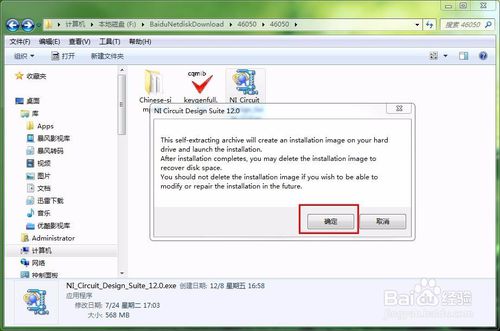

接著我們雙擊安裝程序，就會彈出一個窗口，這里直接點擊確定就可以，如圖所示：

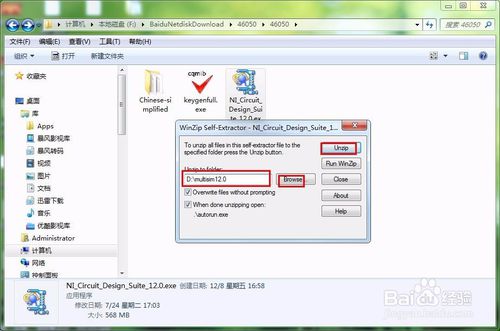

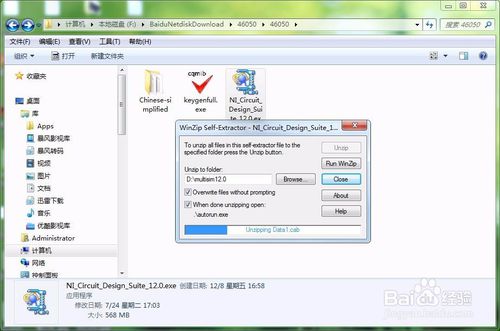

之后會彈出解壓安裝包文件的設置窗口，這里選擇好文件要解壓的位置即可，當然位置隨意，然后點擊unzip，如圖：

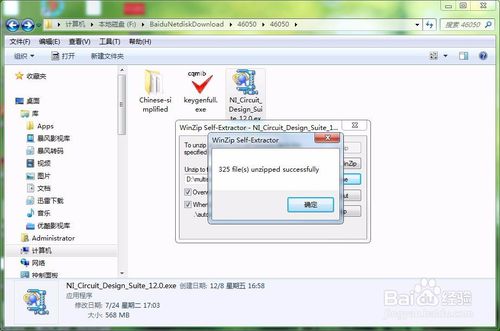

然后就開始解壓文件的過程，稍微等待一會，解壓完成后就會提示解壓成功，然后點擊確定，如圖所示

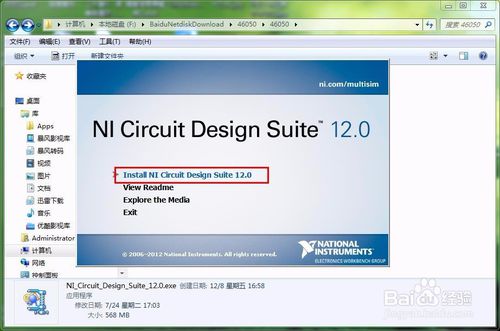

接下來就會出現軟件的安裝界面，選擇第一項，開始安裝，如圖所示：

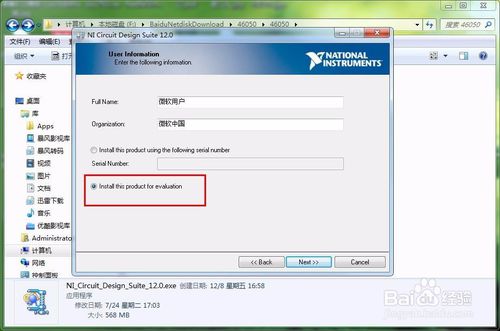

接下來的用戶名和組織名默認就可以，也可以填成自己喜歡的，然后選擇最后一項注冊碼稍后再填寫，點擊next.

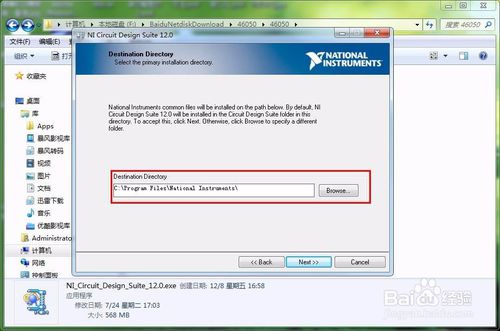

接下來就是軟件的安裝位置，這里一般是默認就可以了，當然也是可以修改的，點后邊的browse就可以修改路徑，然后點擊next.

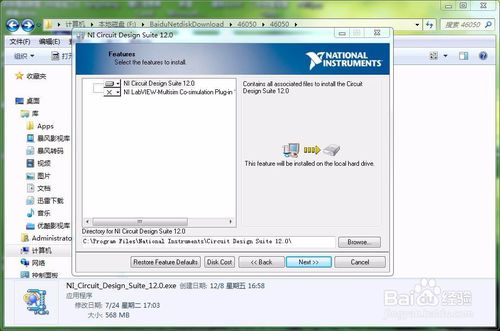

接下來就是選擇安裝的軟件組件，默認就可以，然后點擊next。

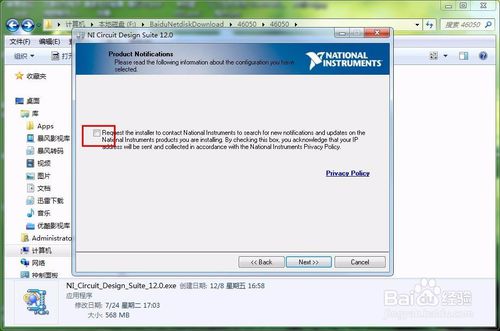

之后會彈出一大堆英文的說明，這里把前面的勾取消掉即可，然后點擊next。

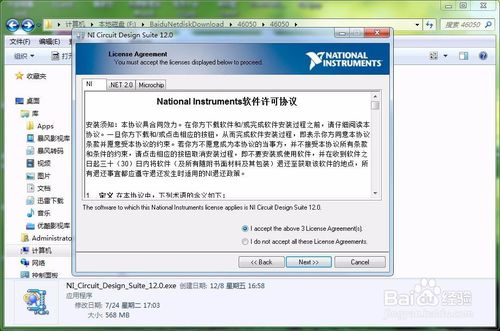

接下里就是軟件的許可協議，這里當然要選我同意，也就是第一個選項i accept，然后點擊next。

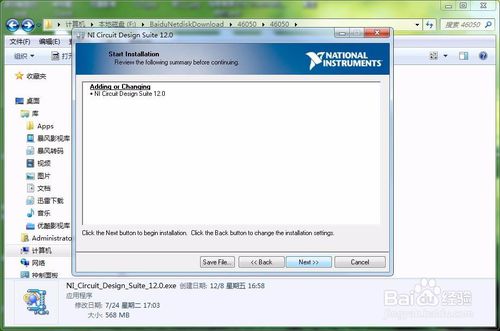

接下來的界面是提示更改一些設置，不過基本保持默認即可，然后點擊next。

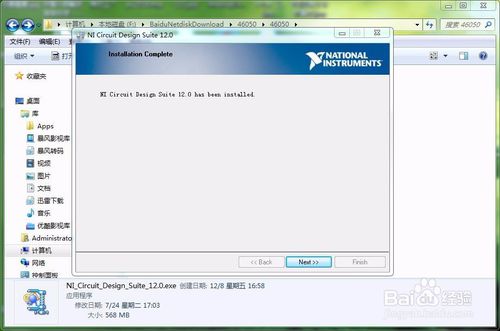

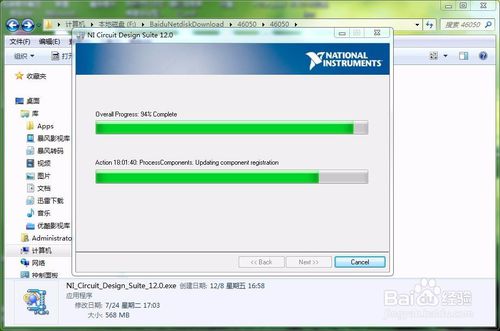

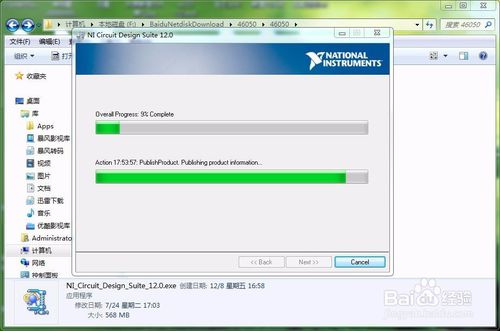

剩下的就是漫長的安裝過程，等待著綠色的進度條一點點的走完，進度條走完后，就提示安裝成功了，接著點next。

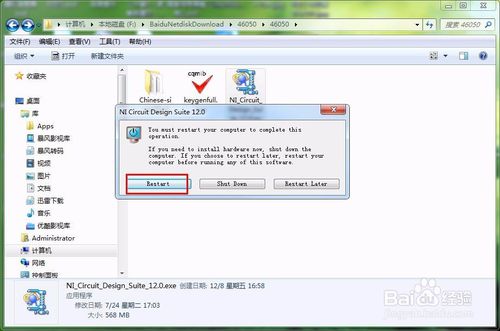

之后會彈出一個提示重新啟動的窗口，我們直接選restart，重新啟動。

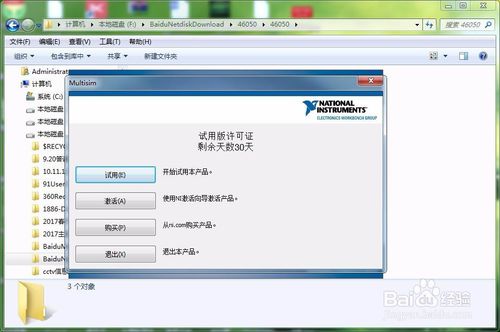

等電腦重新啟動后，找到我們安裝的軟件，點擊打開，會彈出許可證的窗口，也就是激活的界面，如圖：

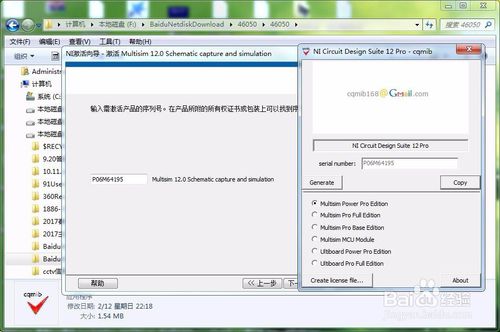

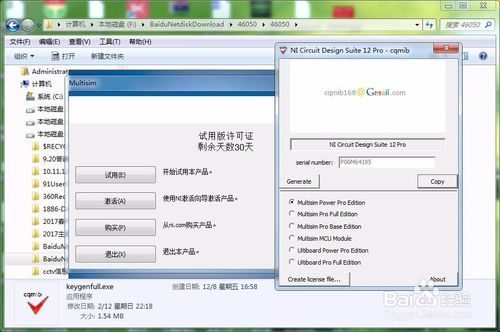

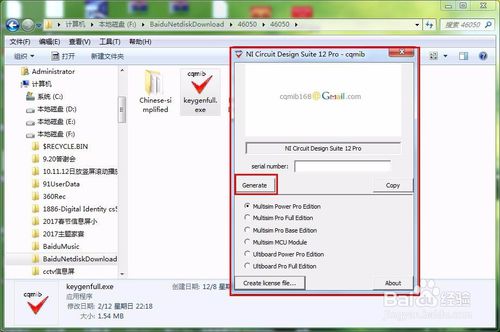

這里先不要著急點，我們打開文件里的注冊機，在注冊機界面點擊generate，然后上邊就會得到一個serial number。

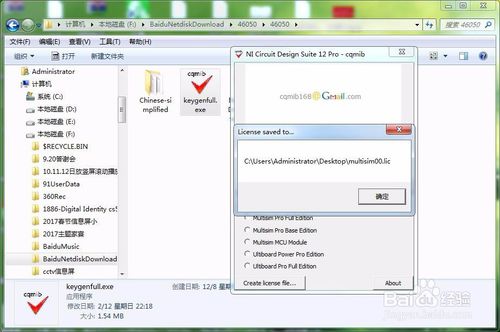

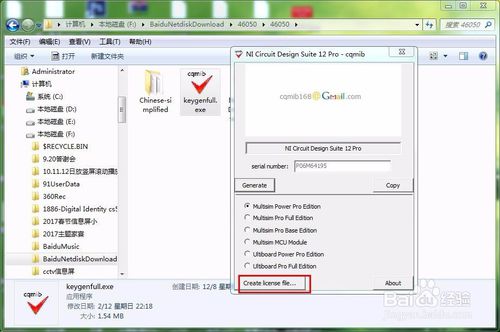

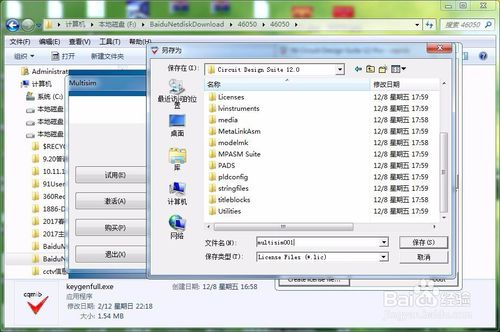

接著點擊下邊的Create license file...，意思也就是生產一個許可文件，點擊之后選擇一個位置保存文件，文件名隨意，如圖：

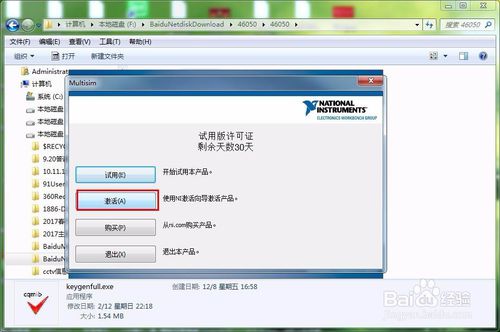

完成了之后，再來到軟件的激活頁面，點擊激活選項，如圖所示：

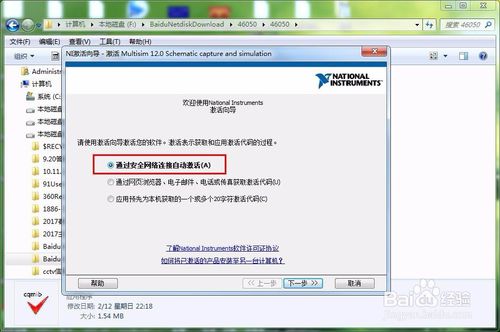

接下來選擇通過安全網絡連接自動激活，選擇好之后點擊下一步。



這里提示輸入序列號，就把剛才注冊機里得到的serial number填寫進去，如圖：

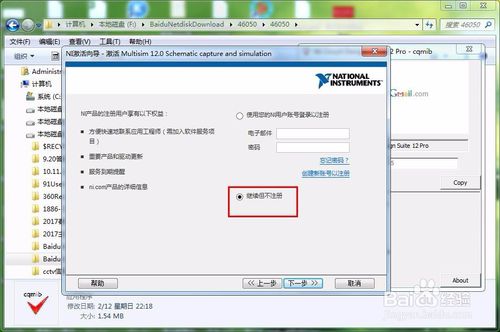

接下的窗口是用戶登錄注冊的頁面，這里選擇最后一項繼續但不注冊，然后點擊下一步。

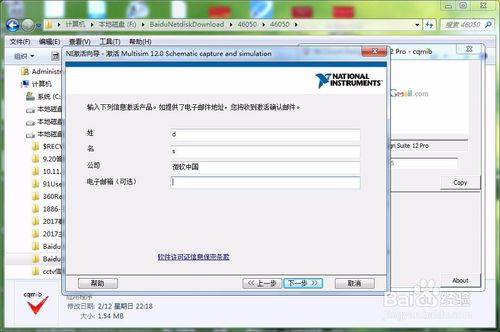

這里輸入一些基本信息，當然隨便填寫就可以了，填寫完后點擊下一步。

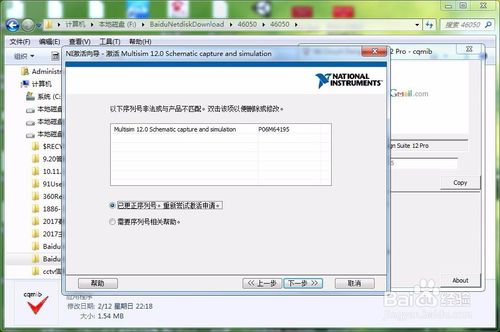

接下來提示序列號非法或產品不匹配，這里不用管，直接點擊取消。

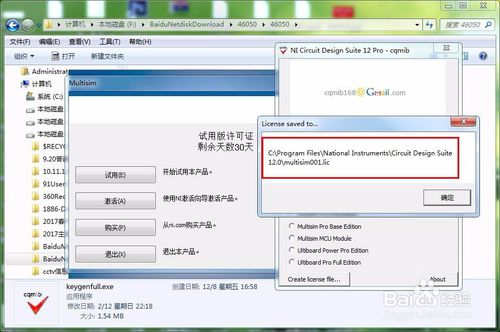

接下來我們重新打開到注冊機的頁面，點擊Create license file...，這次路徑保存為我們軟件的安裝路徑，具體位置如圖：







接下來我們點擊開始菜單，點擊所有程序，找到我們剛才安裝的文件名，在其中找到NI license Manager，點擊打開它。

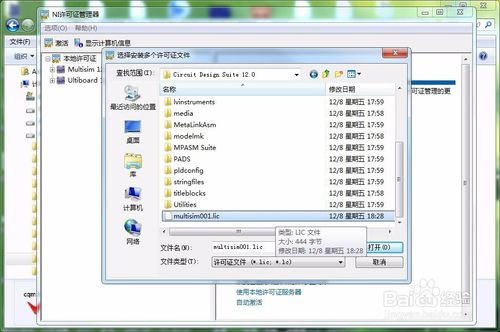

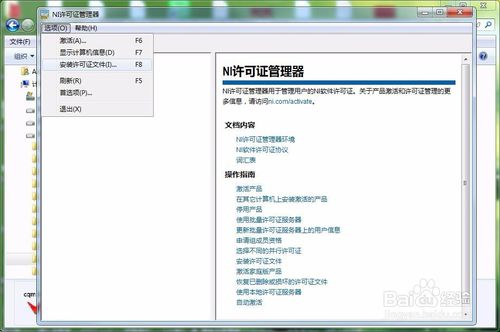

然后就會彈出NI許可證管理器的頁面，點擊菜單欄的選項，在下拉列表選擇安裝許可證文件，然后在彈出的選擇位置窗口找到我們最后一次保存的lic許可文件。







然后我們打開軟件，發現已經沒有激活的窗口了，然后軟件就可以使用了。如圖的軟件主界面。

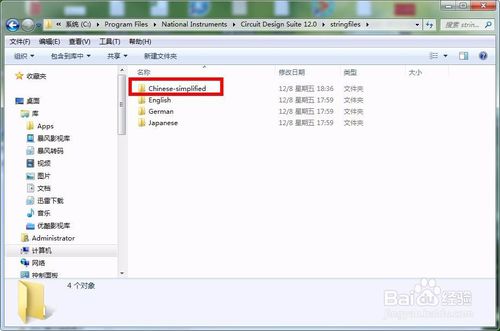

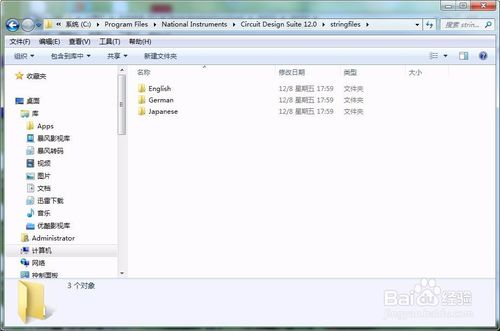

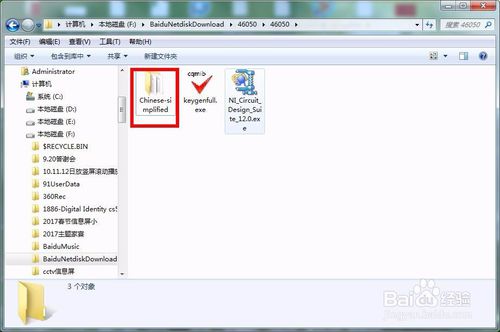

軟件的界面是英文的，當然也是可以改成中文的，在我們下載的軟件包里，有個簡體中文包，我們選擇軟件的安裝路徑 C:\Program Files\National Instruments\Circuit Design Suite 12.0\stringfiles，在這里把簡體中文包復制進來，然后打開軟件，發現軟件已經是中文界面了。

【使用方法】

首先打開Multisim軟件，雙擊Multisim快捷圖標打開軟件，下面就來做一個LED的測試電路

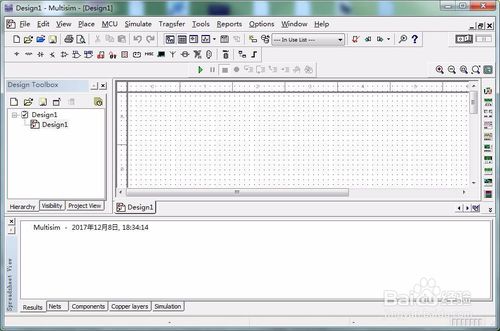

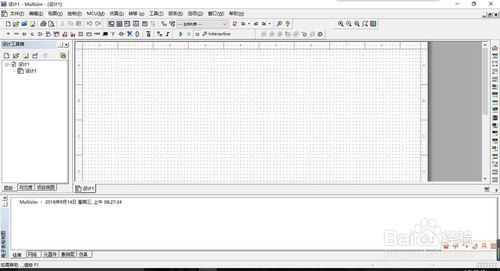

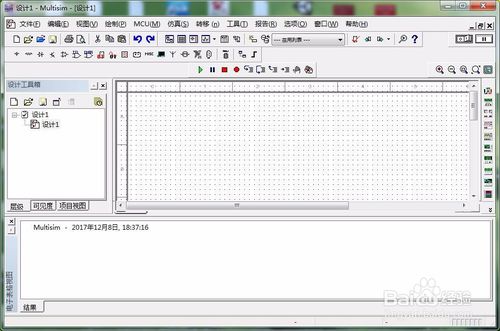

現在打開了Multisim軟件，現在來到了軟件窗口

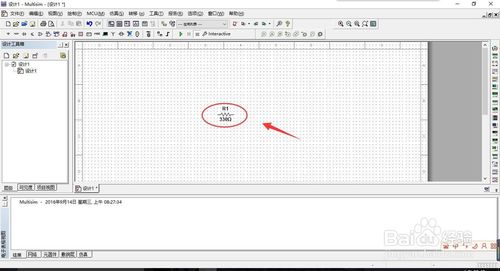

首先在工作區放置一個電阻，在菜單欄找到電阻圖標

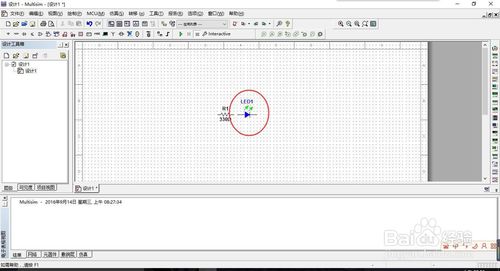

然后同樣的方法放置一個發光二極管，二極管顏色可以選擇，選擇一個自己喜歡的顏色

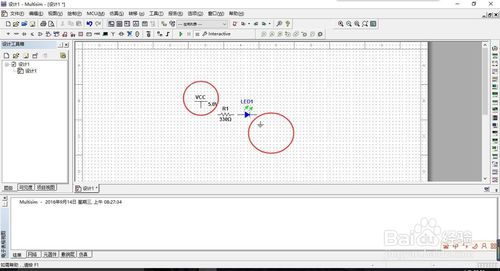

然后單擊電源圖標，放置5V電源和GND給二極管供電

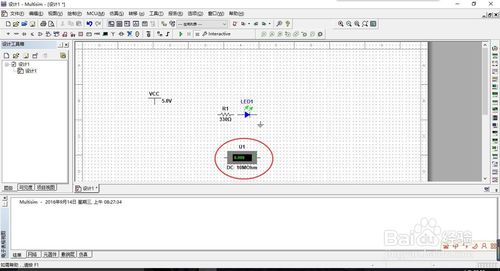

在儀表菜單單擊找到電壓表，將電壓表放到一個合適的位置



在儀表欄打開電流表，將電流表串入到電路中

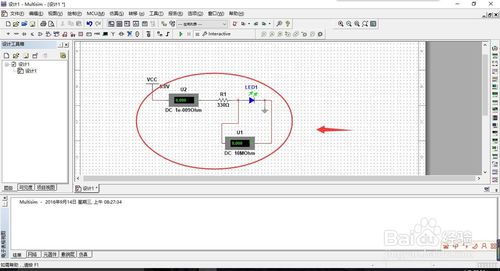

現在元件放置完成，就可以連線了，將元器件連接完成檢查錯誤，如果沒有錯誤就可以進行仿真了

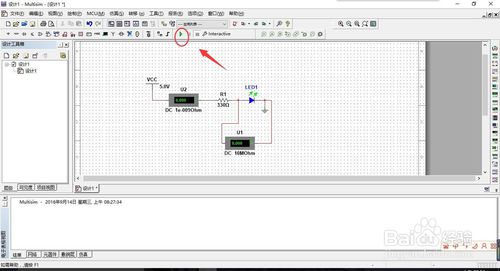

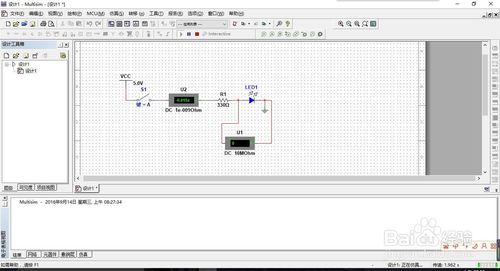

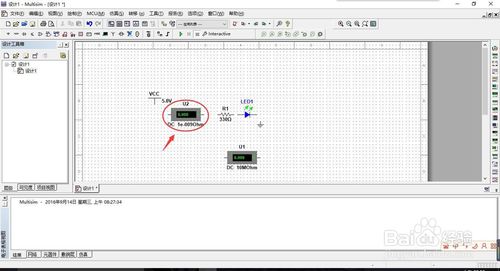

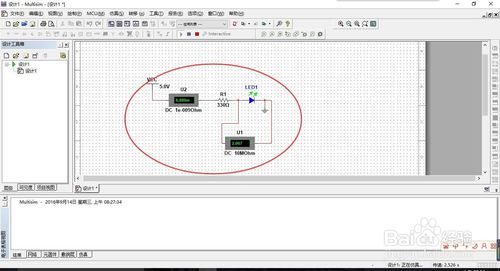

單擊運行按鈕就可以仿真了，現在可以看到儀表上的參數，可以看到電壓電流信息



現在就可以看到電壓電流的信息了



也可以在電路中添加一個開關，就可以控制二極管的亮滅，來看出不同的效果



現在開關閉合，二極管被點亮，就可以看到電壓電流信息了

【常見問答】

一、怎樣將multisim10.0里的電路圖導出？

1、在multisim里框選電路圖，復制粘貼到word文檔中就可以了



2、也可以使用截圖軟件。



二、multisim10.0仿真出錯問題 ？

問題：電路圖完成后，彈出對話框：A simulation error has occurred. Would you like to run the Convergence Assistant to attempt to resolve this problem automatically? 點擊 yes 后又出現Failed to resolve convergence issue.的結果-英語的翻譯是：模擬發生錯誤。你想運行收斂助理，試圖解決這個問題？
解決： 這是你的電路出現問題，建議你把電路仔細檢查一遍，該軟件也可以在仿真前幫你查錯，不過只查些什么你接地了什么的，都是簡單的。
