CAM350破解版是一個能將PCB線路板設計圖轉換為具體制造工藝的軟件。能夠?qū)Πㄖ圃臁⑿盘枌?、鉆孔、阻焊等等分析檢查，為設計人員提高工作效率、節省開發費用和制造出更精良的產品起到了決定性的作用。本款為cam350破解版，我們還收藏了cam350中文版下載，已注冊破解，下載后可直接使用。
【基本介紹】
【概括介紹】
CAM350是CAM軟件中的最好用的一款，在保證復雜的設計工程數據能快速有效轉換到可實際生產的PCB制作文件，并保證設計數據的正確性，顯得非常重要。CAM350提供完整的從設計到生產的PCB流程，成功完成數據的流暢轉換和檢測。推薦給pcb板工程師使用。
【安裝方法】
【安裝方法】
1、解壓縮下載的文件
2、雙擊文件“CAM350 漢化.exe”直接安裝即可。
3、安裝過程中己成功破解注冊，直接在桌面上打開即可使用。
4、注意：桌面上有CAM350 9.5中文版和英文版兩個版本，請自行選擇使用。
【功能特點】
【主要功能】
支持多種輸入/輸出格式（CAD數據, ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）
提供了雙向的AutoCAD 和 DXF數據支持
設計規則檢查，檢查包括各類間距，環狀線，銅箔面積計算，網表對比等
優化設計文件，添加淚滴，網表提取，絲印檢查等
Basic NC Editor通孔編輯功能，鉆孔工具定義，銑邊路徑，改變提刀點
快速拼板功能，制作PCB的陣列，適應生產要求
【特色功能】
可制造性設計(Designing for Fabrication)
設計規則檢查(Design Rule Checking)
數據輸入和輸出
DirectCAD 技術
反向工程(Reverse Engineering)
繪圖到光柵的多邊形轉換(Draw-to-Raster Polygon Conversion)
復合到層(Composite-to-Layer)
【 快捷鍵大全】
打開菜單后可以看見菜單英文下面的某一個字母下有一個橫線，ALT+橫線對應的字母就是這個命令的快捷鍵
1、 ALT+F-->N 打開新軟件
2、 ALT+F-->O 打開文件（PCB）
3、 ALT+F-->S 保存
4、 ALT+F-->A 另存為
5、 ALT+F-->M 兩個文件合并，用作對比用
6、 ALT+F-->I+U 輸入GERBER文件
7、 ALT+F-->I+G 分層輸入GERBER文件
8、 ALT+F-->E+G 與輸入文件相反，即輸出相應的文件
9、 ALT+F-->I+R 輸入鉆帶
10、ALT+F-->E+R 輸出鉆帶
11、ALT+F-->I+M 輸入鑼帶
12、ALT+F-->E+M 輸出鑼帶
13、ALT+F-->P+P 打印
14、ALT+E-->L+S 加大字體
15、ALT+E-->M 移動
16、ALT+E-->D 刪除
17、ALT+E-->I 作鏡HORIZONTAL
18、 ALT+E-->L+A 增加層，打開另外一層
19、 ALT+E-->A 增加頂點
20、 ALT+E-->C 拷貝
21、 ALT+E-->R 旋轉
22、 ALT+E-->E 刪除頂點
23、 ALT+E-->G 刪除某一段，某一節
24、 ALT+E-->L+L 相對點對位
25、 ALT+E-->L+R 刪除層，移開層
26、 ALT+E-->L+O 重新排序
27、 ALT+E-->H+D 改變線粗（改變D碼的大?。?
28、 ALT+E-->H+T+T 改變字體
29、 ALT+E-->H+I 合并鉆孔
30、 ALT+E-->H+E+L/+W 打散/恢復
31、 ALT+E-->H+E+P 打散輸入的鉆孔，鑼帶資料
32、 ALT+E-->H+S 打散弧度
33、 ALT+E-->H+O+D 定零點
34、 ALT+E-->T+L 隔開刪除，刪除指定部分
35、 ALT+E-->J 連接線，使之成為一個整體
36、 ALT+E-->V 拖動（成弧度）即任意點
37、 ALT+E-->E 刪除最高點（角度處）
38、 ALT+A-->F 加實心圓，即加焊盤
39、 ALT+A-->L 畫線
40、 ALT+A-->R 畫矩形
41、 ALT+A-->P 自動填充
42、 ALT+A-->X 書寫，寫文字
43、 ALT+A-->A+C 畫實心圓，即兩點定圓
44、 ALT+A-->A+2 兩點定弧
45、 ALT+A-->A+3 三點定弧
46、 ALT+A-->W 加金屬絲18、
47、 ALT+I-->R+D 查看線守寬，層D碼組成部分
48、 ALT+I-->R+R/N 查看鉆孔資料/記D碼
49、 ALT+I-->R+N 查看網表資料
50、 ALT+I-->S 查看狀況
51、 ALT+U-->C D碼定義把某種圖形定義一個D碼
52、 ALT+U-->D+A 自動轉換
53、 ALT+U-->D+I D碼轉換（把某種復雜圖形轉換為焊盤）
54、 ALT+U-->N 連網（一般連網這后做DRC后才可顯示檢測資料）
55、 ALT+U-->L+R 切除獨立的焊盤
56、 ALT+U-->L+I 切除多余的焊盤
57、 ALT+U-->I+T 鉆孔編輯表—復制到外形層
58、 ALT+U-->I+R 優化鉆孔
59、 ALT+U-->I+A 添加鉆孔
60、 ALT+U-->I+G 轉為鉆孔
61、 ALT+N-->R 做DRC（幫助檢查線距、線寬等）
62、 ALT+T-->A 輸入D碼大小，D碼表
63、 ALT+T-->L層表，定義層的性質，名稱
64、 ALT+S-->U 公，英制轉換
65、 ALT+S-->T 字體設置
66、 ALT+S-->O 察看設置
67、 ALT+S-->A打散時的弧度設置
68、 ALT+N-->O測銅面積（參數選擇為1mil，一般需連網之后再進行測量
69、 ALT+I-->M+P 測量距離
【使用方法】
方法/步驟

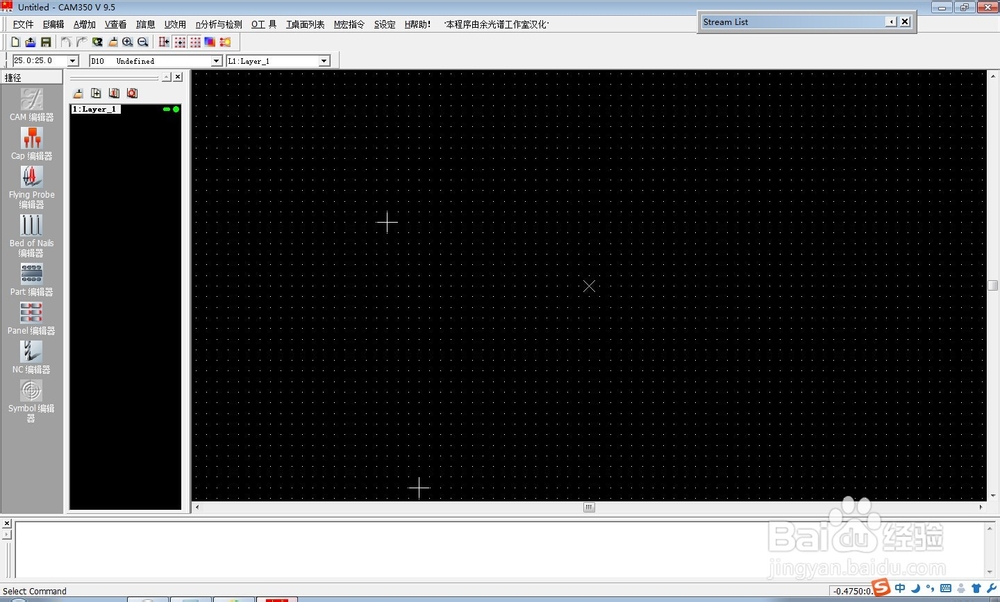

1、下載CAM350軟件，安裝好后，雙擊桌面快捷方式，啟動軟件。
2、導入geber文件。

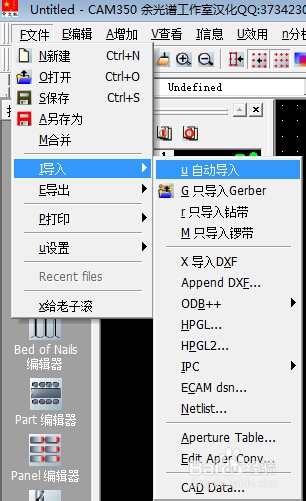

文件——I導入——U自動導入，打開自動導入窗口。找到geber文件，在右面窗口可以到geber文件。

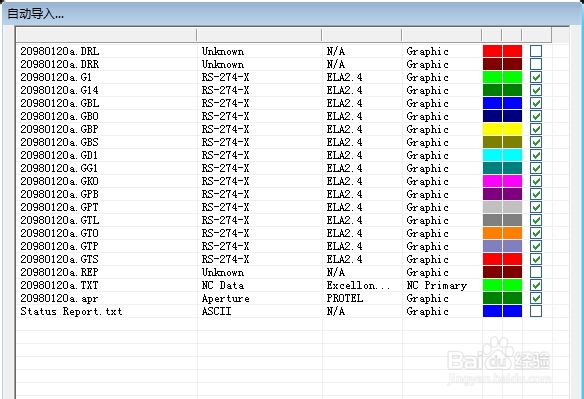

3、選好后，點下一步，可以看到自動導入的geber文件列表。

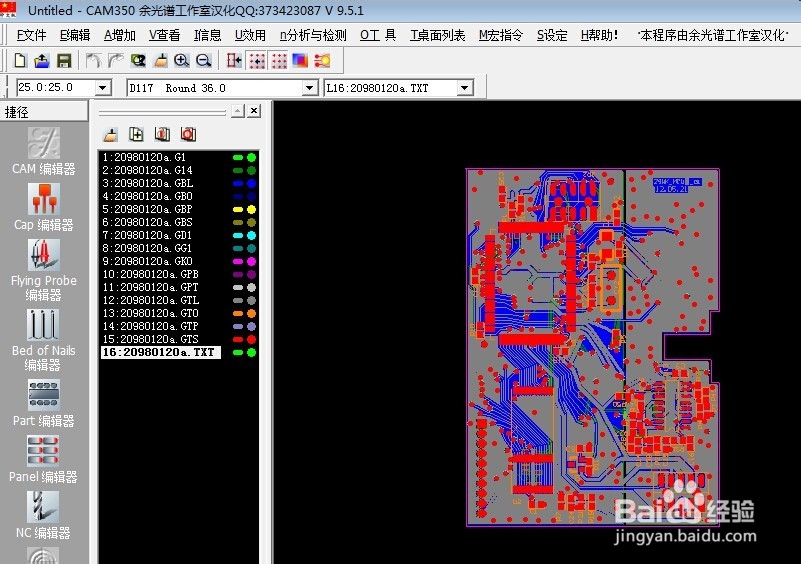

4、點完成后，開始導入geber文件，導入完成后在主界面窗口可以看到PCB版圖。
5、在CAM350軟件中，如圖所示，可以查看電路板的每一個層，雙擊可以切換到指定的層。
附上Gerber文件各層的表示
GTL---toplayer頂層
GBL---bottomlayer底層
GTO---TopOverlay頂層絲印層
GBO---Bottomlayer底層絲印層
GTP---TopPaste頂層表貼(做激光模板用)
GBP---BottomPaste底層表貼
GTS---Topsolder頂層阻焊(也叫防錫層/綠油,負片)
GBS---BottomSolder底層阻焊
G1---Midlayer1內部走線層1
G2---Midayerr2內部走線層2
GP1---InternalPlane1內平面1(負片)
GP2---InternalPlane2內平面2(負片)...
GM1---Mechanical1機械層1
GM2---Mechanical2機械層2...
GKO---KeepOuter禁止布線層
GG1---DrillGuide鉆孔引導層
GD1---DrillDrawing鉆孔圖層
GPT---ToppadMaster頂層主焊盤
GPB---BottompadMaster底層主焊盤
