Altium Designer 13是一款十分強大的電路設計軟件，軟件集成了SOPC設計實現功能和嵌入式設計功能，并且在其核心PCB工具中增添了多項改進；用戶在Altium Designer 13中可以自定義接口類型、指示器位置和字體效果，讓設計過程更加具有條理性，從而大大提高電路設計的效率。

【基本介紹】

近日，Altium有限公司宣布推出AltiumDesigner2013，這是Altium發展史上的一個重要的轉折點，因?yàn)锳ltiumDesigner2013不僅添加和升級了軟件功能，同時也面向主要合作伙伴開放了Altium的設計平臺。它為使用者、合作伙伴以及系統集成商帶來了一系列的機遇，代表著電子行業一次質的飛躍。

作為Altium持續內容交付模式的一部分，AltiumDesigner12的許多增強功能已使AltiumSubscription(Altium年度客戶服務計劃)的客戶從中受益。AltiumDesigner2013針對其核心PCB和原理圖工具增添了多項PCB新特性，從而為用戶進一步改善了設計環境。

與此同時，全新的AltiumAppsBuilder也即將推出，該軟件將支持客戶應用開發，并進一步擴充AltiumDXP設計環境。

Altium公司產品管理部高層MattSchwaiger表示：“AltiumDesigner2013的發布是迄今為止我們所實現的最重大的突破之一，而與我們的一些常年合作的客戶之間的互動與合作，恰恰是這一成功的關鍵。正是與用戶之間的協作使得新特性及增強功能能夠?yàn)檎w社區提供最大價值?！?br />

【軟件特點】

PCB對象與層透明度（Layertransparency）設置——新的PCB對象與層透明度設置中增添了視圖配置（ViewConfigurations）對話

絲印層至阻焊層設計規則——為裸露的銅焊料和阻焊層開口添加新檢測模式的新規劃

用于PCB多邊形填充的外形頂點編輯器——新的外形頂點編輯器，可用于多邊形填充、多邊形摳除和覆銅區域?qū)ο?br />
多邊形覆蓋區——添加了可定義多邊形覆蓋區的指令

原理圖引腳名稱/指示器位置，字體與顏色的個性設置——接口類型、指示器位置、字體、顏色等均可進行個性化設置

端口高度與字體控制——端口高度、寬度以及文本字體都能根據個人需求進行控制

原理圖超鏈接——在原理圖文件中的文本對象現已支持超鏈接

智能PDF文件包含組件參數——在SmartPDF生成的PDF文件中點擊組件即顯示其參數

MicrochipTouchControls支持——增添了對MicrochipmTouch電容觸摸控制的支持功能

升級的DXP平臺——升級的DXP平臺提供完善且開放的開發環境

【安裝方法】

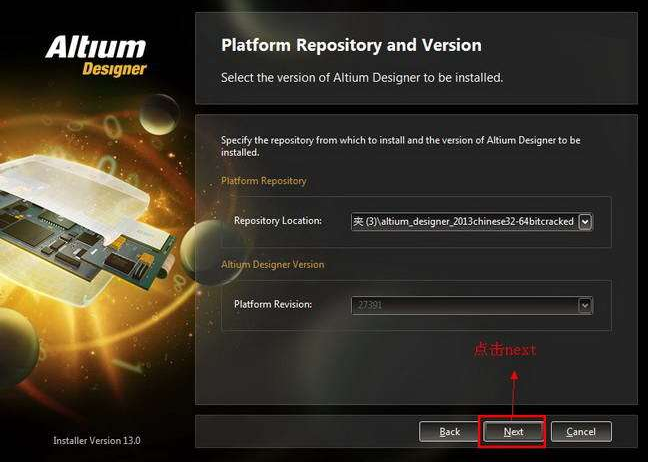

1、altiumdesigner2013歡迎安裝界面，點擊next。



2、許可證協議

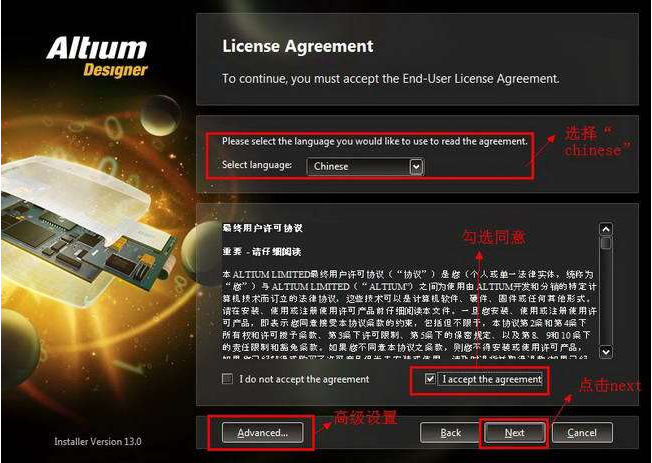

select language（選擇語言)欄中可以選擇“chinese”也可以不選擇。勾選“I accept the agreement”。點擊next。



3、點擊next

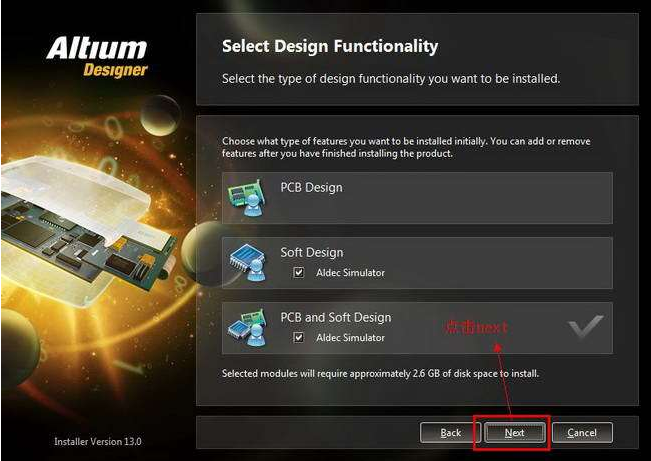

4、選擇安裝組件，保持默認，點擊next。

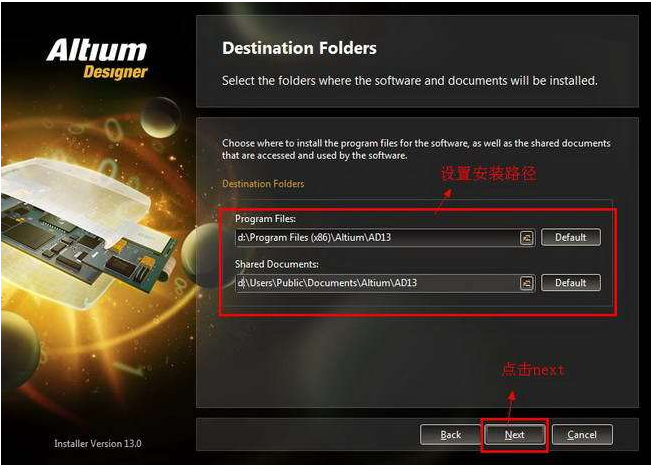

5、更改安裝路徑，把安裝路徑更改到D盤里，點擊next。

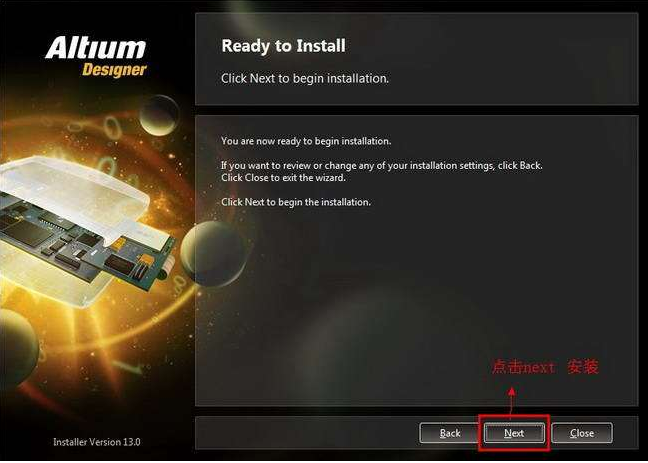

6、開始安裝altiumdesigner2013，點擊next。

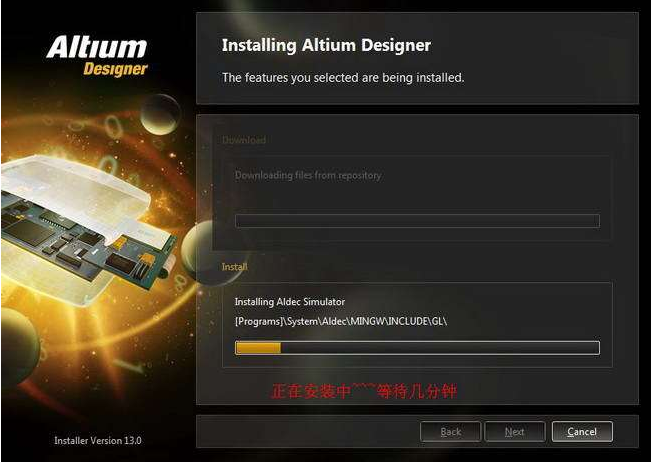

7、altium designer2013正在安裝中，等待幾分鐘。

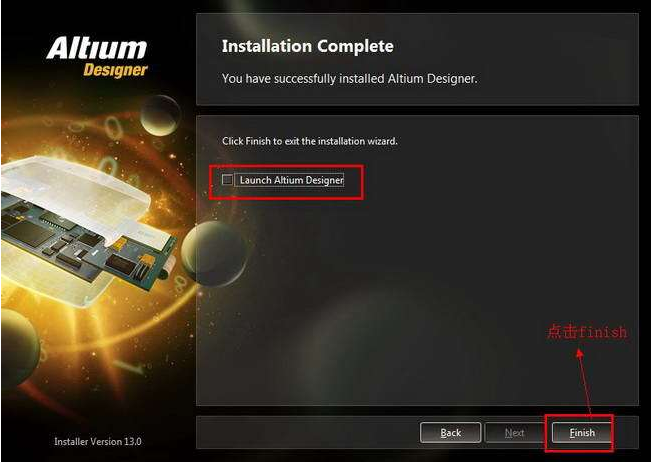

8、altium designer2013安裝完成，取消勾選“l(fā)aunchaltiumdseigner”。點擊finish。

【破解方法】

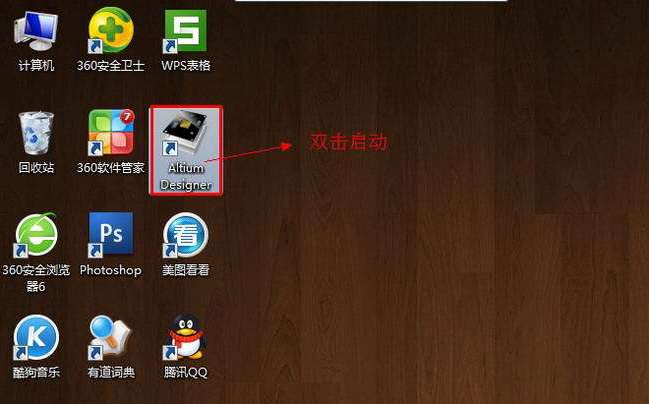

1、啟動altiumdesigner2013，創建快捷方式，方便今后打開軟件。啟動altiumdesigner2013。

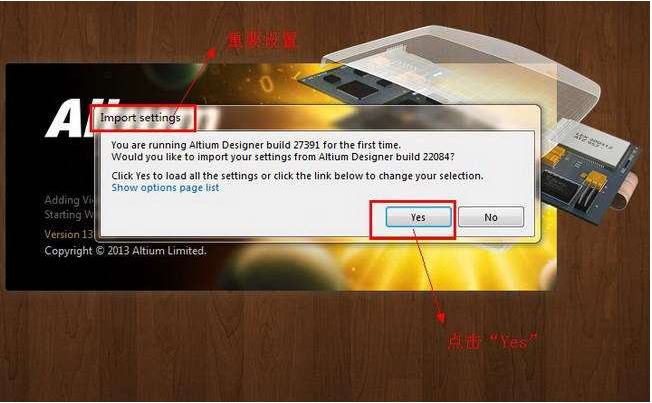

2、點擊“Yes”

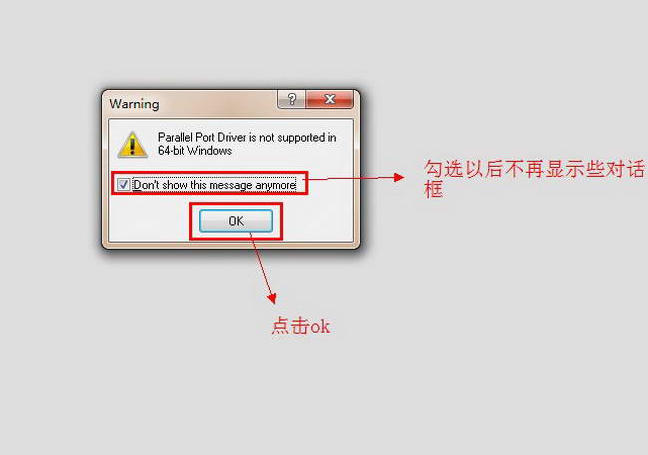

3、勾選“Don’tshow this message anymore”。點擊ok。

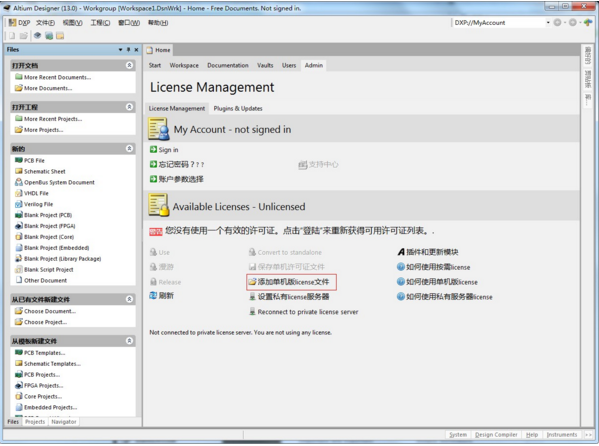

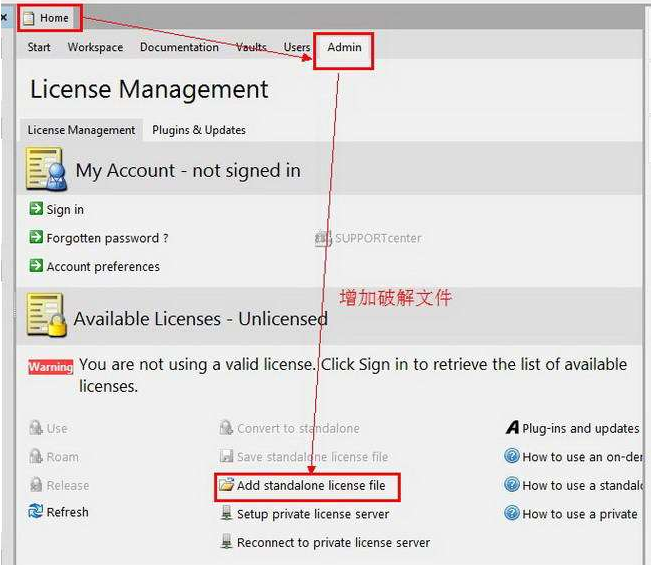

4、啟動altiumdesigner2013界面后，打開Home——Admin——Add stand alone license file

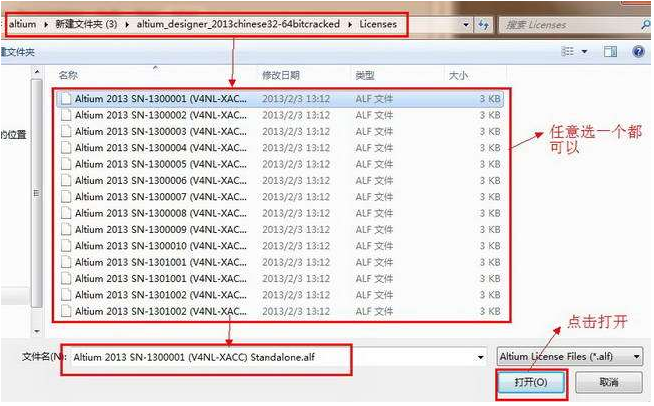

5、選擇破解文件，返回到altiumdesigner2013的安裝包，找到“l(fā)icenses”文件夾并打開，里面有14個破解文件，選擇隨意一個文件后點擊“打開”。



6、altiumdesigner2013破解完成。

【中文選擇方法】

在開始菜單里找到Altium Designer并打開。

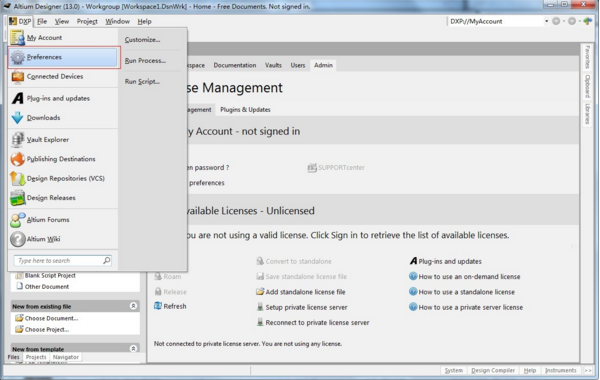

在打開的Altium Designer里選擇 DXP菜單下的Preferences選項



在彈出的對話框內 勾選Use localized resources選項點擊OK并關閉軟件重新打開。這時你會看到軟件已經是中文顯示了。

【更新日志】

我們還在其他方面上增強了AD，我們相信這會對很多人帶來方便：

1.一個新的原理圖Ctrl +drag模式。它可以幫助準確地放置圖形對象，并不受當前網格設置的限制。
2. 原理圖編輯器的文本渲染的改進。 它可以使打印后的圖形更忠實于屏幕上顯示的原版圖形。
3. 在查找相似對象的對話框中添加了一個選項。它會保證Inspector面板做出相應的更新。
4. IDF輸出同樣做了改進。

此更新將影響以下10個模塊：

1. 系統組件類：Altium Designer基礎模塊，Altium Designer支持模塊，PCB系統模塊，印刷電路板支持模塊，原理圖系統模塊，軟設計支持模塊
2. 硬件支持包類：設備支持模塊 – Altera公司的Stratix III FPGA
3. 導入和導出類：IDF導出和IDF導入
4. 輸出信號發生器類：ODB輸出模塊

如果你想安裝一個包含此更新的新版本，請下載最新的Installer/Uninstaller軟件來安裝這個新版本。
