protel dxp 簡體中文版PCB線路圖設計系統完全利用了Windows XP和Windows 2000平臺的優勢，具有改進的穩定性、增強的圖形功能和超強的用戶界面。protel dxp 2004功能更加完備、風格更加成熟，并且界面更加靈活，尤其在仿真和PLD電路設計方面有了重大改進，Protel 舊版具有的功能它都具有。

【基本介紹】

Protel是目前國內最流行的通用EDA軟件，它將電路原理圖設?、PCB板圖設計、電路仿真和PLD設計等多個實用工具組合起來構成EDA工作平臺，是第1個將EDA軟件設計成基于Windows的普及型產品。 與Protel 99SE軟件相比，Protel DXP功能更加完備、風格更加成熟，并且界面更加靈活，尤其在仿真和PLD電路設計方面有了重大改進。擺脫了Protel前期版本基于PCB設計的產品定位，顯露出一個普及型全線EDA產品嶄新的面貌。
Protel DXP是一個單個的應用程序，能夠提供從概念到完成板卡設計項目的所有功能要求，其集成程度在PCB設計行業中前所未見。
Protel DXP采用一種新的方法來進行板卡設計，使你能夠享受極大的自由，從而能夠使你在設計的不同階段隨意轉換，按你正常的設計流量進行工作。
Protel DXP是第一套完整的板卡級設計系統，真正實現在單個應用程序中的集成。設計從一開始的目的就是為了支持整個設計過程，Protel DXP讓你可以選擇最適當?shù)脑O(shè)計途徑來按你想要的方式工作。
Protel 2004共可進行74個板層設計，包含32層Signal(信號走線層); 16層Mechanical(機構層); 16層Internal Plane(內層電源層);2層Solder Mask(防焊層); 2層Paste Mask(錫膏層); 2層Silkscreen(絲印層); 2層鉆孔層（鉆孔引導和鉆孔沖壓）; 1層Keep Out (禁止層); 1層Multi-Layer (橫跨所有的信號板層) 。
protel dxp 2004中Pad點的外型：圓形；方形；八角形。
Pad點堆疊結構：包含Simple (所有的層數都相同)；Top-Mid-Bottom (可對不同的層數下外型定義有 top, bottom 或者是mid layers)；Full Stack (每個層數都能各自定義Pad點外型)。
Protel 2004Via(貫孔)的種類：Through-hole(從頂層貫穿到底層)；Blind Buried(板層對)；Blind Buried (任意層數)。
Protel 2004布線模式：Oblique(任意角走線)；45 deg(45度角走線)；45 deg with arcs(45度角圓弧走線)；90 deg(90度角走線)；90 deg with arcs(90度角圓弧走線 )。
Protel 2004交互式布線模式：Ignore Obstacles(忽略障礙模式)；Avoid Obstacles(避開障礙模式)；Push-and-Shove(推擠障礙模式)。
Protel 2004鋪銅的形式：90度角鋪銅;45度角鋪銅;垂直鋪銅;水平鋪銅。
Protel 2004內層連接：可以指定到任意的網絡(Net) 。Protel 2004內層電源：所有的內層電源層都能指定到任意的網絡,而且所有的內層分割都能重疊。

【軟件功能】

1、分級線路圖進入
2、Spice 3f5混合電路模擬
3、完全支持線路圖基礎上的FPGA設計
4、設計前和設計后的信號線傳輸效應分析
5、規則驅動的板卡設計和編輯
6、自動布（Autorouting）
7、完整CAM輸出能力

【特色介紹】

1、protel dxp2004引入了集成庫的概念，這使您在原理圖中選擇的元器件就已經有了您需要的封裝，Protel 2004附帶了68,000多個元件的設計庫，包括原理圖FPGA設計的即調即用及預綜合元件集成庫，并且這些封裝都能完全符合您的要求，當然如果您不滿意，也可以修改這個元器件的封裝為您所需，當然您還可以在PCB庫編輯器制作您所需要的封裝。
2、protel dxp2004 簡體中文破解版共可進行74個板層設計，包含32層Signal(信號走線層);16層Mechanical(機構層);16層Internal Plane(內層電源層);2層Solder Mask(防焊層);2層Paste Mask(錫膏層);2層Silkscreen(絲印層);2層鉆孔層(鉆孔引導和鉆孔沖壓);1層Keep Out (禁止層);1層Multi-Layer (橫跨所有的信號板層) 。

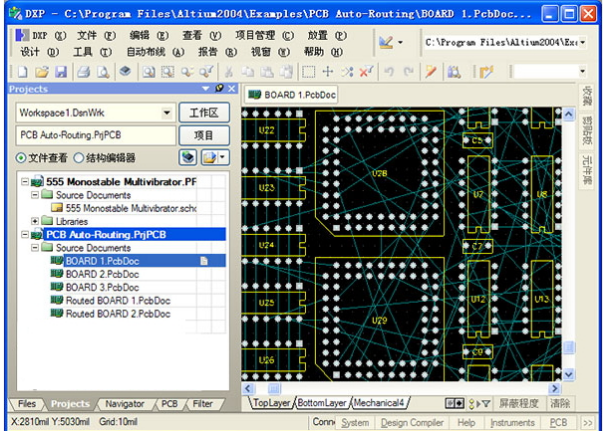

3、軟件新增自動布線功能，采用了改進型Situs Topological Autorouting 布線規則。這種改進型的布線規則以及內部算法的優化都大大的提高了布線的成功率和準確率。
4、protel dxp2004中的高速電路規則也很實用，它能限制平行走線的長度，并可以實現高速電路中所要求的網絡匹配長度的問題，這些都能讓您設計高速電路也變的無比的容易。
5、用戶還可以在設計規則中制定每個板層的走線規則，包括最短走線，水平，垂直等等。在使用過程中，只要布局適當，進行完全自動布線一次性成功率很高，而且布線完成后需要修改的地方也比較少，只是有幾根走直角的線需要修改。
6、protel dxp2004不僅提供了部分電路的混合模擬仿真，而且提供了PCB和原理圖上的信號完整性分析?；旌夏M仿真包括真正的混合3f5 compliant混合電路模擬器電路圖編輯的無縫集成，使用戶可以直接從電路圖進行模擬。
7、軟件支持更完美的3D功能，在PCB加工之前就可以從各個角度觀看PCB及焊裝元件后的"實物"，馬上就會給你帶來成就感!特別是可支持雙屏顯示功能。
8、為了實現真正的完整的板級設計，Altium公司提出了LiveDesign-enabled的平臺概念―這個平臺實現了Altium軟件的無縫集成。它集成了當今很流行的可設計ASIC(專門應用集成電路)的功能，并提供了原理圖和HDL(硬件描述語言)混合設計的功能，而且所有設計I/O的改變均可返回到PCB，使PCB上相應的FPGA芯片I/O發生改變。

【安裝教程】

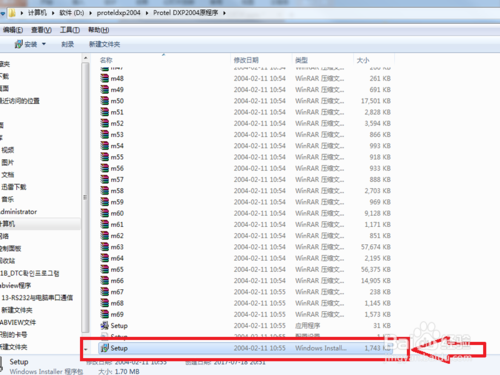

1.打開<Protel DXP2004原程序>文件夾，雙擊“Setup.exe”進行程序安裝

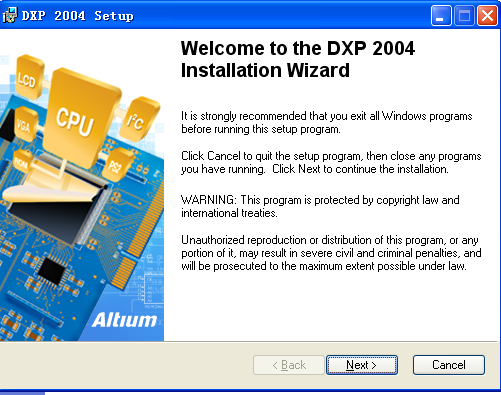

2.點擊“Next”

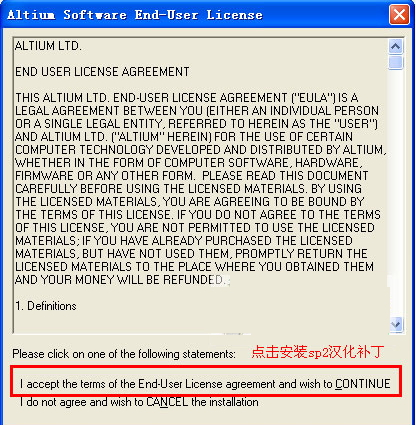

3.選中第一項“I accept the license agreement”,然后點擊“Next”

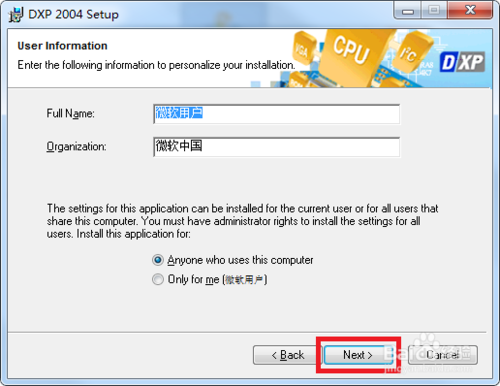

4.這里默認就可以了，然后點擊“Next”

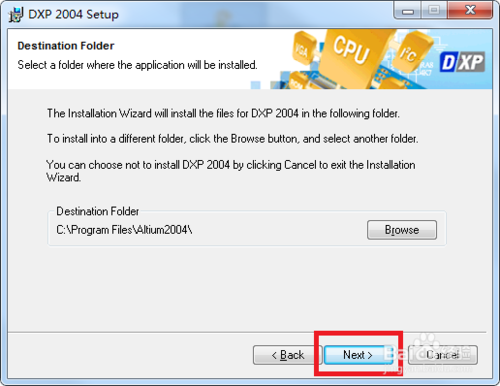

5.安裝路徑也是默認就可以，然后點擊“Next”

6.點擊“Next”

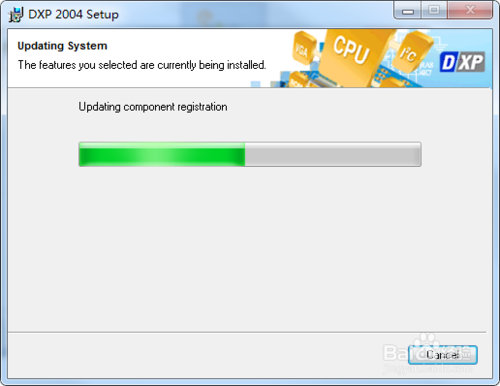

7.程序進入安裝過程，接下來需要等待一會

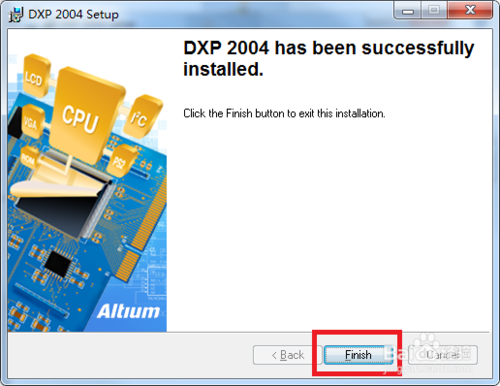

8.此時我們的主程序就已經安裝成功了

【使用方法】

中文平臺在PCB中放置字符串時選擇SERF字體可顯示中文但打印時亂碼。
在PCB中打印中文可使用漢字PCBHZ補丁。
步驟：
1，將PCBHZ文件包放入Altium根目錄；
2，在PCB界面中加載PCBHZ文件包中的hanzi庫文件；
3，自定義資源：
在PCB界面中單擊DXP圖標選擇CUSTOMIZE（自定義）/COMMANDS（命令）/[CUSTOMIZE]（自定義），打開EDIT COMMAND（編輯命令）窗口
選擇new(新建)---設置如下：
Action （動作）
Process （進程） EditScript:RunMacro
Parameters （參數） DocumentName=C:\Program Files\Altium\pcbhz\font.bas
Caption （標題）
Caption （標題） 漢字h
Image （圖像）
Bitmap File（位圖文件） C:\Program Files\Altium\pcbhz\china.bmp
快捷可自己選擇。
4，設置完后選擇[CUSTOMIZE]（自定義），用右鍵將自定義好的項目移入PCB界面中的PLACE（放置）菜單中。
以上以C盤安裝為例---C:\Program Files\Altium，其它盤安裝時請將此路徑和font.bas文件中的路徑改好。

【破解方法】

1、Protel DXP安裝完成后，進入“漢化補丁”文件夾，雙擊“DXP2004SP2補丁.exe”安裝漢化補丁，一直next即可。

2、再進入“元件庫”文件夾，雙擊“DXP2004SP2_IntegratedLibraries.exe”安裝元件庫;

3、然后，進入“Protel2004_sp2_單機版注冊機”將“Protel2004_sp2_Genkey.exe”復制到軟件安裝目錄下，進行注冊激活;
4、一般安裝目錄為：【C:Program FilesAltium2004】

5、成功后，打開軟件，你將看到一個全新中文版界面的protel dxp2004。

【操作技巧】

Protel DXP 創建原理圖的方法：
1、打開Protel DXP軟件，我們需要先創建一個工程組。

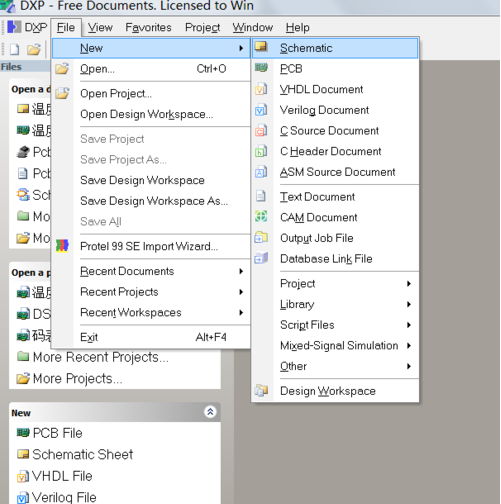

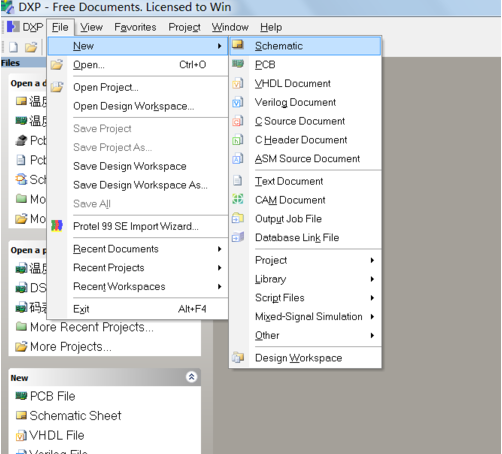

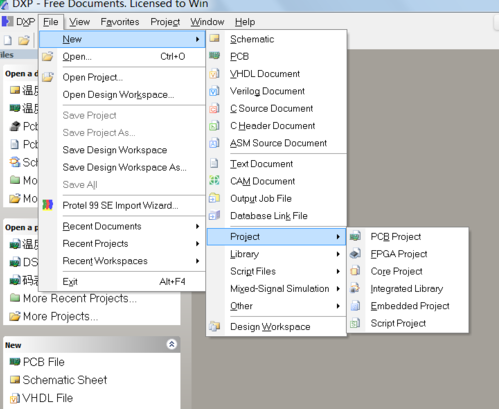

2、創建一個新工程，依次一級一級的菜單，【New】，【Project】,【PCB Project】。

3、創建一個SchDoc 電路原理圖文件。當我們做好這些準備工作后，便可開始畫圖了。

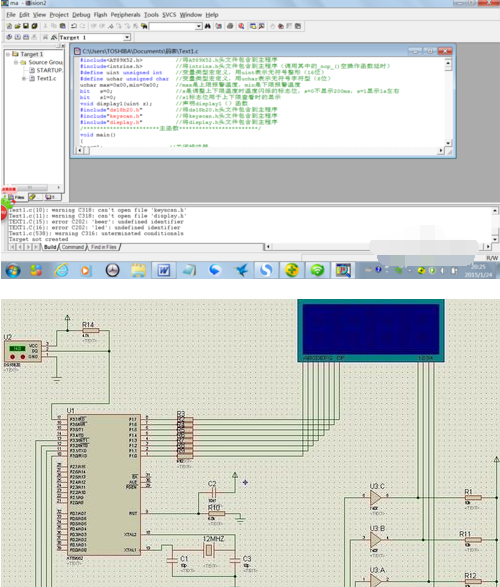

4、Protel DXP可以結合Proteus電路仿真軟件，Keil單片機C語言軟件,系統的學習單片機。

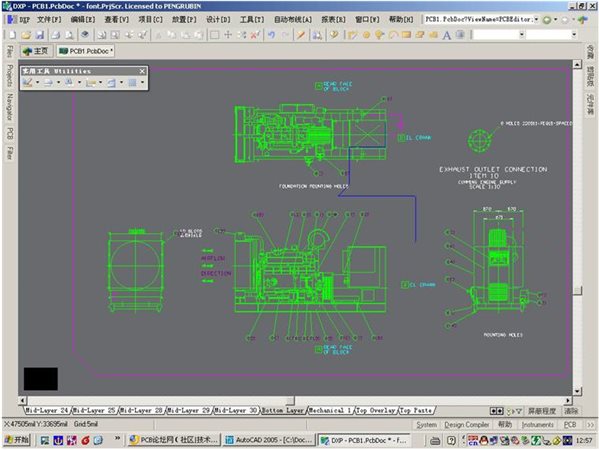

CAD圖如何導入Protel DXP？

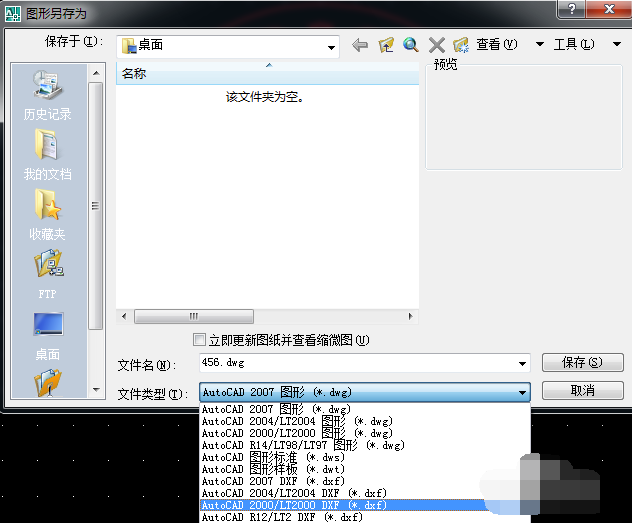

1、把CAD文件保存為2000dxf格式

2、在DXP軟件中新建一個Pcb板

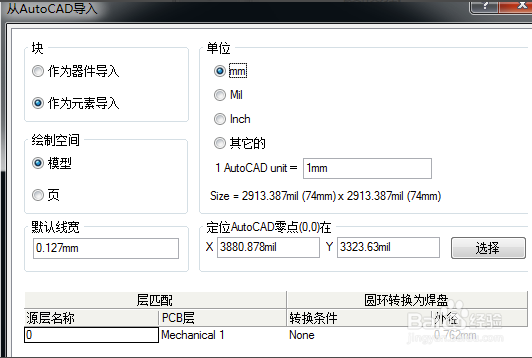

3、打開工具欄上的《文件》，選擇《導入》，然后把單位改為mm。下面也有零點的選擇，你可以點擊選擇，然后在DXP中按照自己的意愿選擇零點
