PKPM施工管理軟件是專為工程設計人員打造的設計輔助軟件，PKPM施工軟件破解版集成了建筑設計、結構設計、工程量統計等功能，大大提高了用戶的工作效率。PKPM施工軟件能夠及時避免施工過程中發生的問題，能夠控制施工用料。

【軟件介紹】

PKPM施工軟件云是一款專業的工程管理軟件，包括設備設計、節能設計、建筑設計、結構設計等功能，本次更新需要同時更新施工軟件安裝程序和加密鎖，沒有更新加密鎖的不要下載本版本程!需要的朋友趕緊來下載吧！

【官方介紹】

pkpm2017是一款建筑輔助設計軟件，主要的功能就是幫助建筑師設計建筑節能方案，設計建筑預算書、設計建筑模型，對于大型建筑設計來說，通過建立模型的方式分析建筑過程中可能存在的問題和建筑施工的具體方案是非常重要的，本次推薦的pkpm2017就可以幫助您快速建立一個三維模型，您可以在模型上計算各項施工的參數，結合能耗分析、環境分析、指標分析等多種模塊，讓建筑師在定制施工計劃的時候可以計算出最佳的方案，從而將施工階段可能產生的問題及早解決，對于工程的進度和控制建筑成本來說還是非常有用的！

【功能介紹】

1、建筑模型的建立(提取)
直接從DWG文件中提取建筑模型進行節能設計。可以最大程度的減輕建筑師的工作量，在方案、擴初和施工圖等不同設計階段方便的進行節能設計，避免了二次建模的工作。
使用建模軟件進行建模。CHCE軟件提供了自帶的建模工具，可以快速高效的完成建筑模型的建立。
可以直接利用PKPM系軟件的PMCAD建模數據。如果有了PMCAD的數據，則可以直接進行下一步的節能設計工作。

2、建筑節能設計計算
幫助設計師完成所有相關的熱工計算，提供了大量不同保溫體系的墻體，屋面和樓板類型，可方便的查詢各種保溫體系的適用范圍和特點。
自動計算建筑物的體形系數和窗墻比等參數，直接讀取建筑師在建筑設計中的各種門、窗、墻、屋面、柱、房間等設計參數，進行節能設計，并根據《節能設計標準規范》進行自動校核驗算。

3、動態能耗分析計算
CHEC所采用的動態能耗分析計算程序，依據《夏熱冬冷地區的居住建筑節能設計標準》JGJ134-2001的規定，按各地的全年氣象數據，對建筑物進行全年8760小時的逐時能耗分析計算，計算出每平方米建筑面積的年采暖、空調冷熱量指標和耗電量指標，并自動依據《夏熱冬冷地區居住建筑節能設計標準》進行判斷比較。當計算結果不符合節能設計標準的要求時，使用軟件的維護結構設計功能，可以方便地讓您的設計滿足節能設計的要求。

4、節能建筑的經濟指標核算
能進行節能和非節能設計的工程造價比較
能進行在達到相同保溫效果下分析不同保溫系統的工程造價比較
幫助設計師和甲方選擇最為合理的保溫系統
節能設計說明書和計算書
CHEC軟件可生成符合設計和審圖要求的輸出文件

【特色介紹】

PKPM系列CAD軟件是一套集建筑設計、結構設計、設備設計、工程量統計和概預算報表等于一體的大型綜合CAD系統。
系統中建筑設計軟件(APM)在我部自行研制開發的中文彩色三維圖形支撐系統(CFG)下工作，操作簡便。用人機交互方式輸入三維建筑形體。對建立的模型可從不同高度和角度的視點進行透視觀察，或進行建筑室內漫游觀察。直接對模型進行渲染及制作動畫。除方案設計、建筑總圖外，APM還可完成平面、立面、剖面及詳圖的施工圖設計，備有常用圖庫及紋理材料庫，其成圖具有較高的自動化程度和較強的適應性。
本系統裝有先進的結構分析軟件包，容納了國內最流行的各種計算方法，如平面桿系、矩形及異形樓板、高層三維殼元及薄壁桿系、梁板樓梯及異形樓梯、各類基礎、磚混及底框抗震分析等等。全部結構計算模塊均按新的設計規范編制。全面反映了新規范要求的荷載效應組合，設計表達式，抗震設計新概念要求的強柱弱梁、強剪弱彎、節點核心、罕遇地震以及考慮扭轉效應的振動耦連計算方面的內容。
PKPM系統有豐富和成熟的結構施工圖輔助設計功能，可完成框架、排架、連梁、結構平面、樓板配筋、節點大樣、各類基礎、樓梯、剪力墻、鋼結構框架、桁架、門式剛架、預應力框架等施工圖繪制。并在自動選配鋼筋，按全樓或?qū)?、跨剖面歸并，布置圖紙版面，人機交互乾予等方面獨具特色。在磚混計算中可考慮構造柱共同工作，可計算各種砌塊材料，底框上層磚房結構CAD適用于任意平面的一層或多層底框。
PKPM系列CAD軟件在國內率先實現建筑與結構及設備、概預算數據共享。從建筑方案設計開始，建立建筑物整體的公用數據庫，全部數據可用于后續的結構設計；各層平面布置及柱網軸線可完全公用，>
并自動生成建筑裝修材料及圍護填充墻等設計荷載，經過荷載統計分析及傳遞計算生成荷載數據庫。并可自動地為上部結構及各類基礎的結構計算提供數據文件，如平面框架、連續梁、高層三維分析、磚混及底框磚房抗震驗算等所需的數據文件。自動生成設備設計的條件圖。代替了人工準備的大量工作，大大提高了結構分析的正確性及使用效率。
設備設計包括采暖、空調、給排水及電氣，可從建筑生成條件圖及計算數據，也可從AUTOCAD直接生成條件圖。交互式完成管線及插件布置，計算繪圖一體化。
本系統采用獨特的人機交互輸入方式，使用者不必填寫繁瑣的數據文件。輸入時用鼠標或鍵盤在屏幕上勾畫出整個建筑物。軟件有詳細的中文菜單指導用戶操作，并提供了豐富的圖形輸入功能，有效地幫助輸入。實踐證明，這種方式設計人員容易掌握，而且比傳統的方法可提高效率十幾倍。

【安裝步驟】

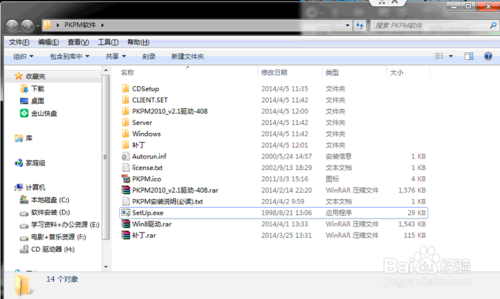

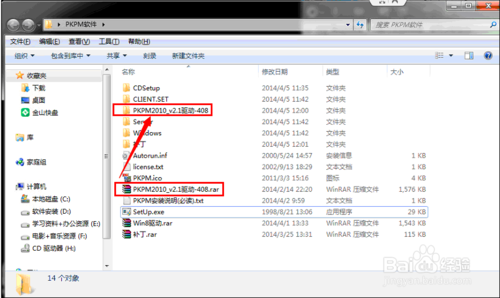

將光盤里的安裝包拷貝到本地，將補丁、pkpm2010_v2.1驅動-408解壓。


在D盤新建一個文件夾，命名為“pkpmv2.1”，作為pkpm的安裝目錄（pkpm只可以安裝在C盤、D盤，出于電腦運行，建議安裝在D盤）；

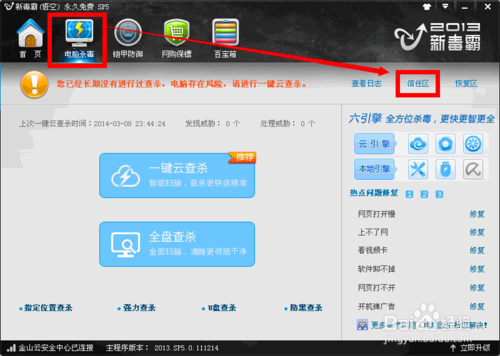

電腦裝的是金山殺毒軟件，打開金山毒霸，點擊“電腦殺毒”—》“信任區”。

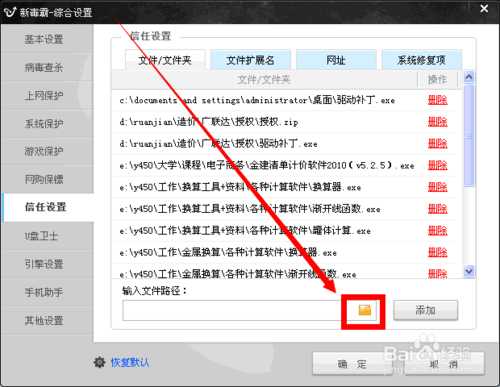

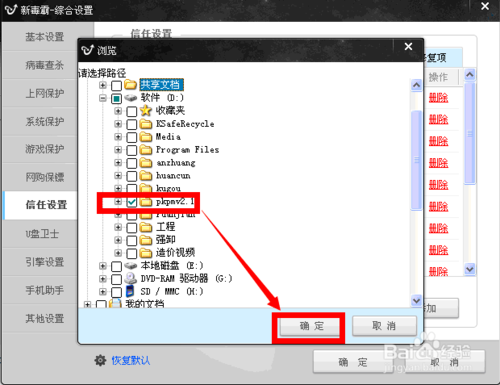

點擊下圖圖標，將pkpm軟件安裝包放的文件夾和剛在D盤新建的安裝目錄選擇添加信任

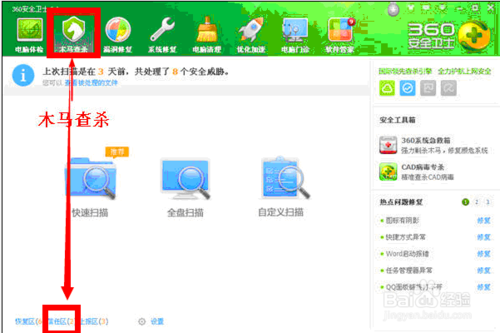

電腦裝的是360殺毒軟件，點擊“木馬查殺”—》“信任區”，將pkpm軟件安裝包放的文件夾和剛在D盤新建的安裝目錄選擇添加信任。


4、安裝pkpm
（1）打開安裝包放的位置，找到“setup”，
I、xp系統雙擊打開setup
Ii、win7、win8系統，右鍵以管理員身份運行


（2）win7  64位提示以下圖示，點擊“確定”即可。

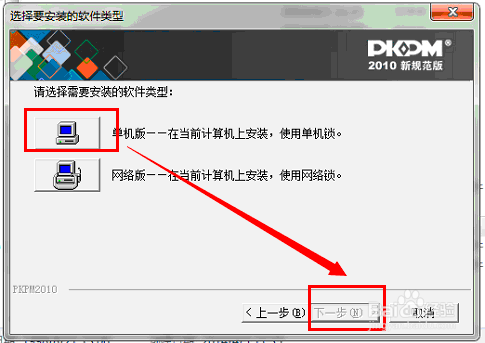

（3）出現下圖，點擊“單機版”。

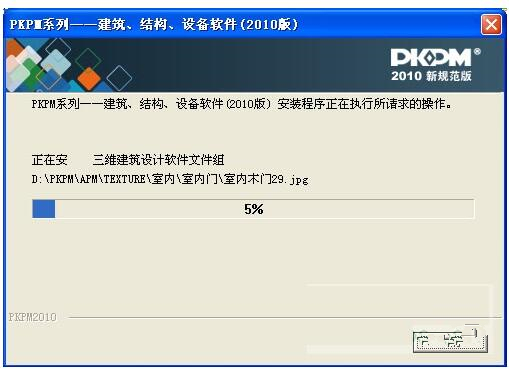

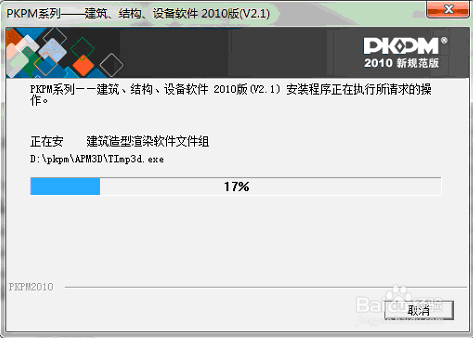

點擊“下一步”，開始安裝。




出現下圖，點擊“確定”。

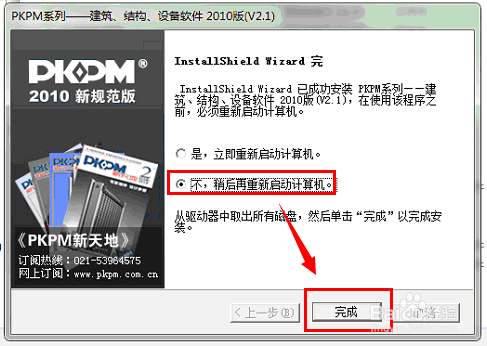

出現下圖，選擇“不，稍后再重新啟動計算機”，點擊“確定”。

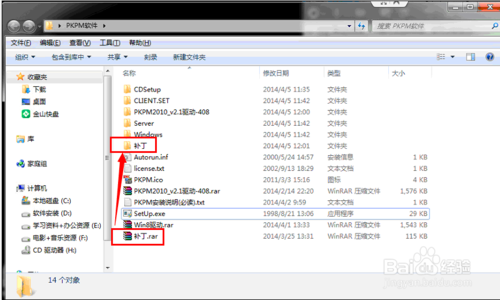

安裝補丁，將補丁壓縮文件解壓后，進入補丁文件夾，
（1）xp系統雙擊補丁安裝，安裝完后重啟電腦；
（2）Win7、win8右鍵以管理員身份運行，安裝完后重啟電腦。

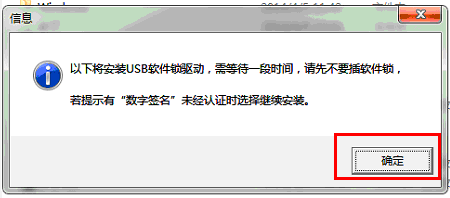

6、安裝驅動，將驅動408壓縮文件解壓后，進入驅動408文件夾，
（1）xp系統雙擊補丁安裝，不用重啟電腦，插狗，試試pkpm；
（2）Win7右鍵以管理員身份運行，安裝完后重啟電腦。
（3）Win8右鍵以管理員身份運行，安裝完后，再安裝win8驅動，安裝完后重啟電腦。
注：win7、win8安裝完驅動，若提示安裝不成功，選擇提示里的此程序已正常安裝，然后再次安裝驅動重啟即可。

【使用方法】

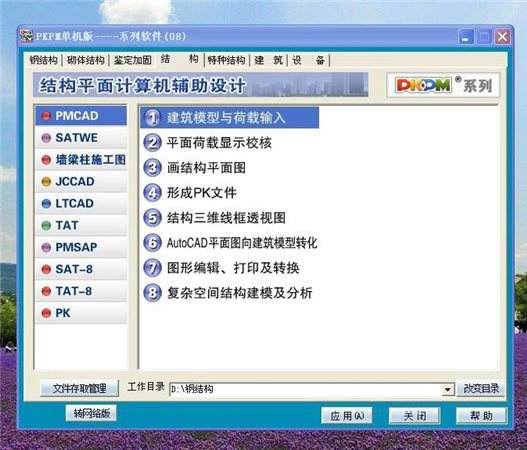

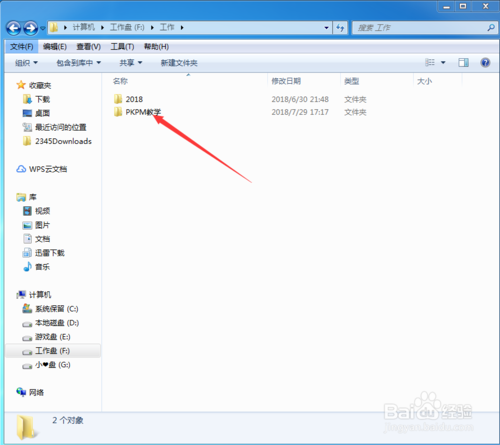

首先要建立一個文件夾作為模型的文件，比如可以再你工作盤中建立一個文件夾然后輸入工程的名稱。

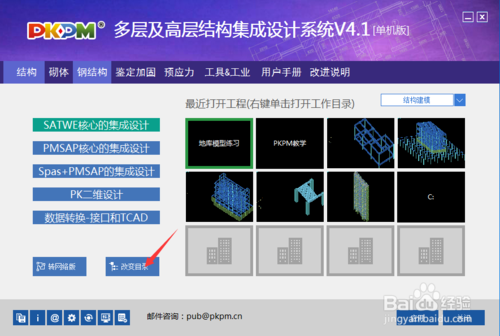

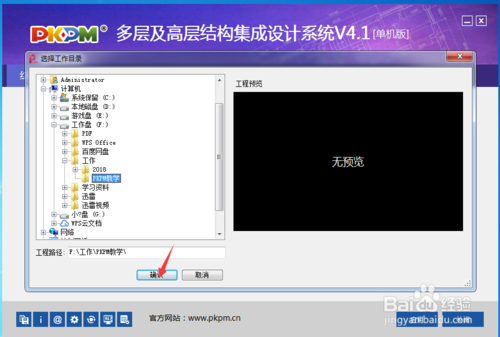

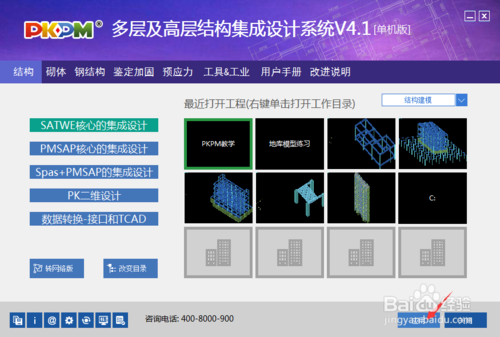

然后點擊更改目錄，找到你之前建立的文件夾點擊確定，最后點擊應用進入PKPM操作界面

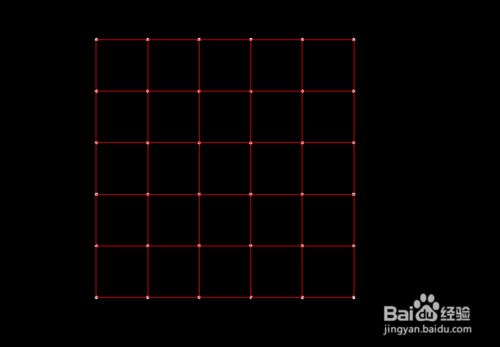

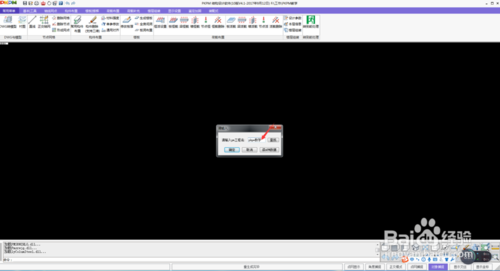

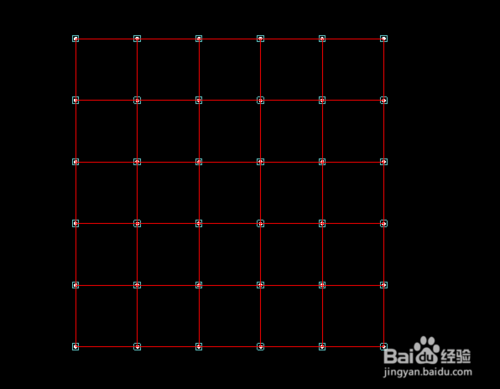

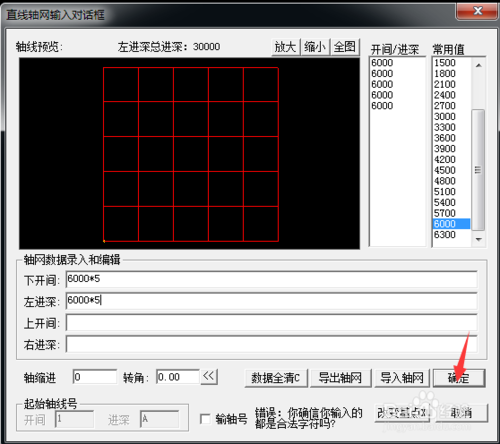

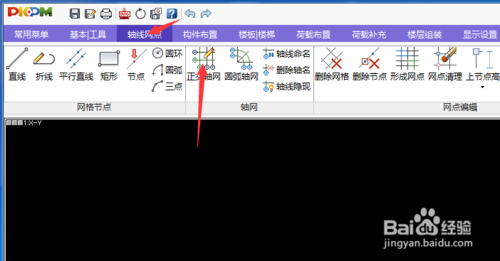

輸入工程名稱然后點擊確認，第一步是輸入軸線，軸線是根據建筑平面圖布置的，我的案例就以6米柱距為例。點擊軸線網點——點擊正交軸線——編輯軸線——最后點確定。

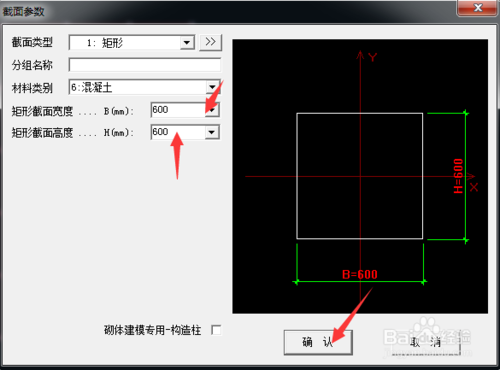

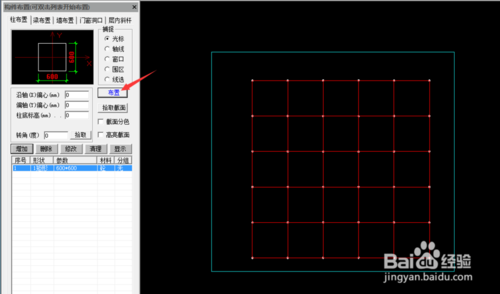

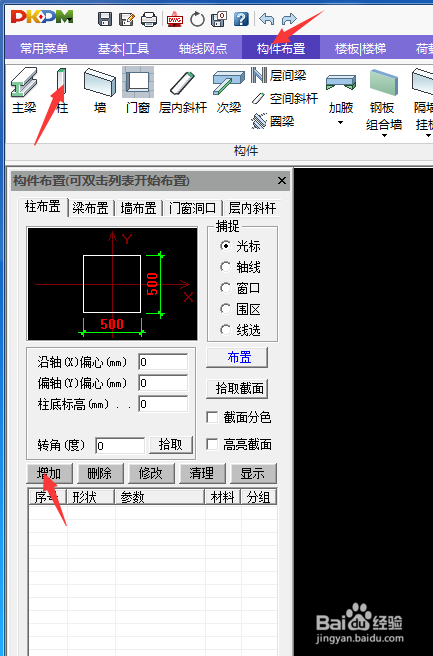

布置柱子，柱子只能在節點的地方布置，柱子是結構的豎向構件，只有先布置了柱子才能布置接下來的結構構件。點擊構建布置——選擇柱——點擊增加 然后根據你的需要定義一個柱的界面尺寸，我就以600x600為例建一個界面，然后再布置到節點上。

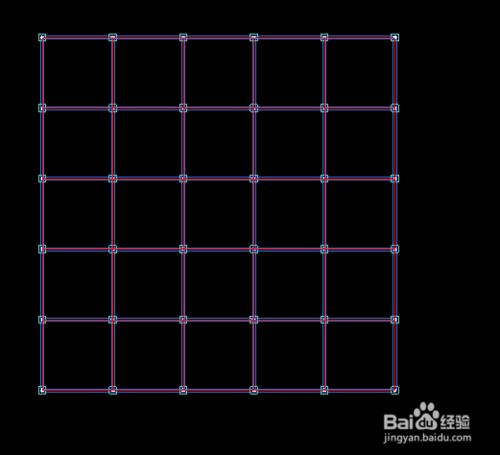

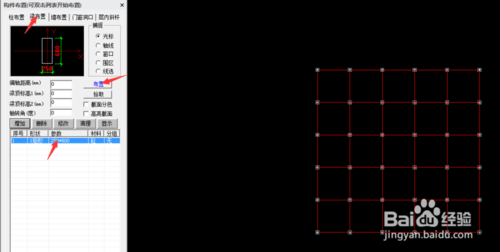

布置梁是跟柱子一樣的操作方式，只不過梁是在軸線上布置的，如下圖所示。

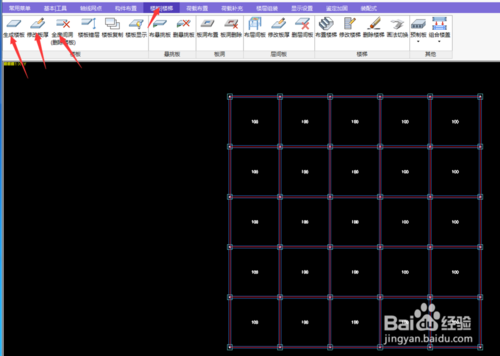

布置完梁之后就可以生成樓板了，生成完樓板之后可以根據自己的想法更改板厚，如果有的網格不想做樓板可以將樓板扣洞。

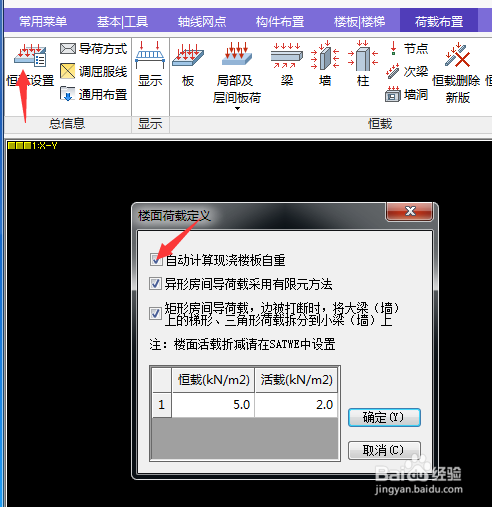

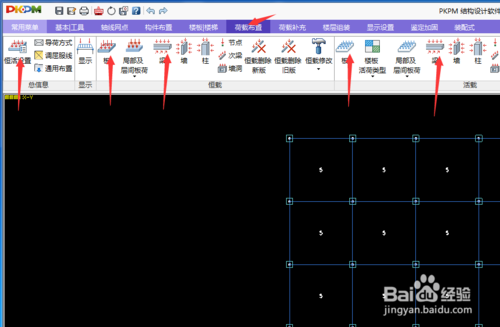

輸入樓板之后就可以輸入荷載了，荷載分為樓板的面荷載，梁的線荷載，紅色圖標指的是恒荷載，藍色圖標指的是活荷載，最后根據建筑的需要把荷載輸入即可，但是注意的是在恒活設置當中應該注意點擊勾選自動計算現澆板自重，這樣就省得你輸入結構板本身的自重了。

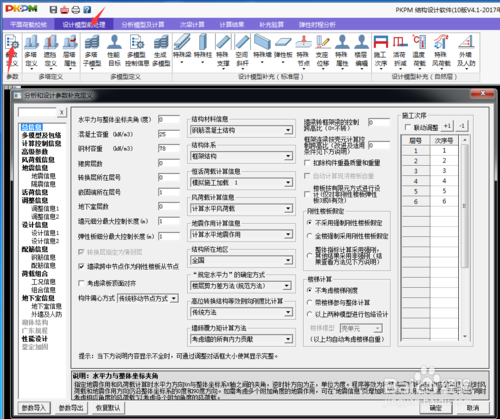

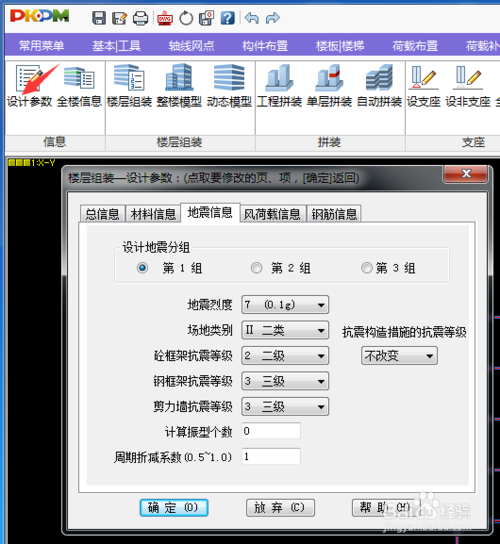

點擊設計參數，根據你工程的實際情況查看規范如實填寫

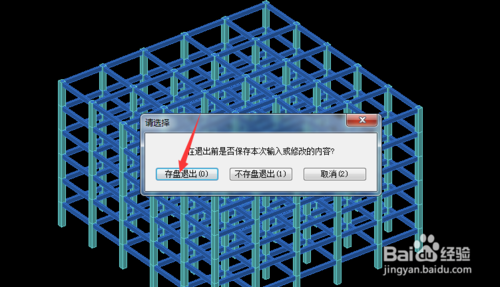

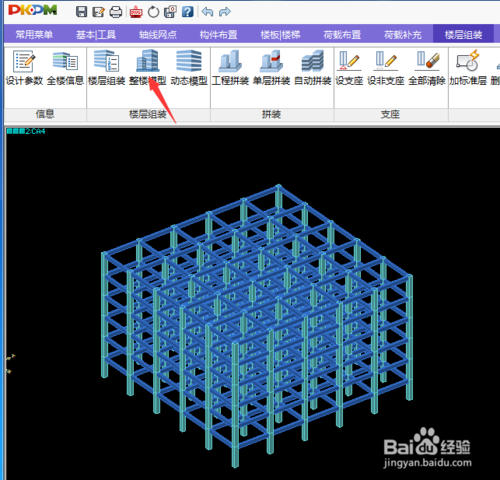

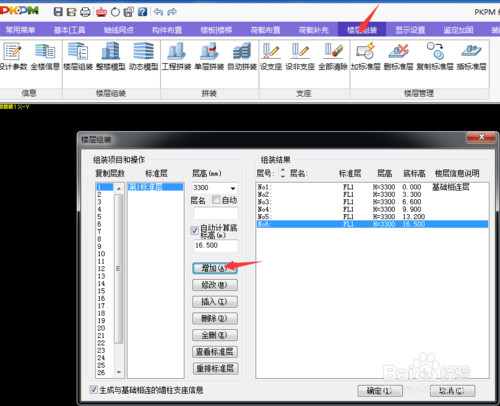

點擊樓層組裝，根據你樓的層高和層數進行拼裝，最后點擊整體樓模型，來審查你的模型。

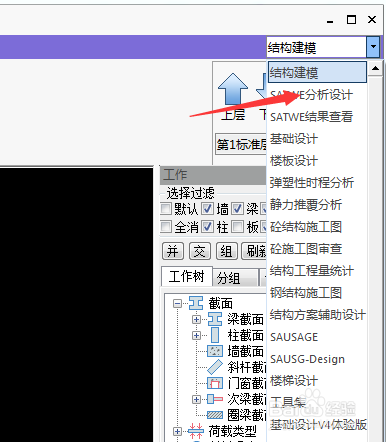

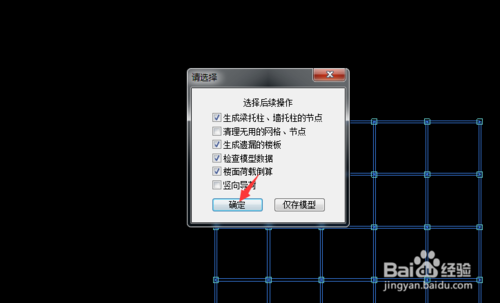

然后選擇SATWE分析設計計算并退出建模。

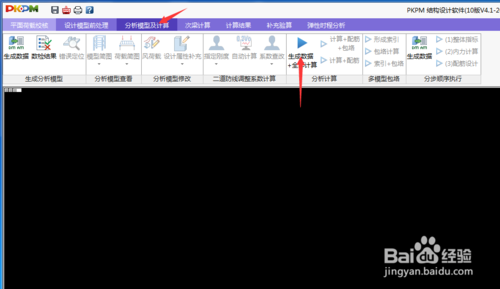

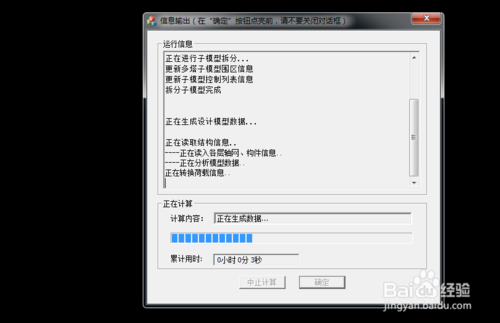

點擊設計模型前處理，根據結構規范和你工程的情況來設置參數，最后點擊確認。最后點擊分析模型及計算——點擊生成數據+全部計算即可，然后等待模型計算完成。

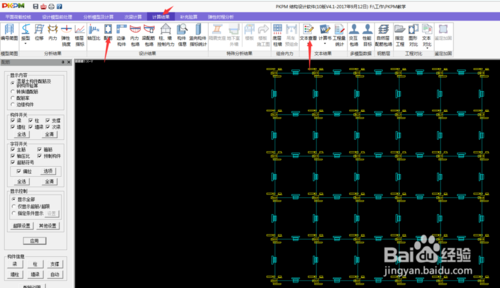

最后根據計算結果如配筋，文本查看來判斷模型是否合格，如果提示有紅色的地方就是你模型不合格的地方，再進行調整，知道模型合格為止。

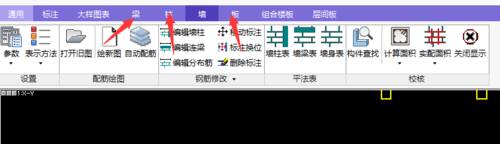

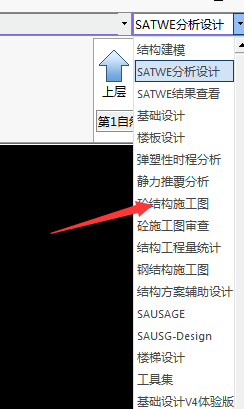

模型合格后進行施工圖繪制，進入施工圖繪制的模塊，根據相應的提示，繪制梁板柱的施工圖即可。

【常見問題】

1.PMCAD 軸線輸入中新增“梁板交點”，主要用于什么情況？如何操作？
這是程序計算梁與板的交點，如果有交點，會將結果輸出在提示區，一般不需要用戶操作。

2.PMCAD 樓層組裝中有“設支座”、“設非支座”、“清除設置”這3個功能，分別用于什么情況呢？設“設非支座”和“清除設置”2個有什么區別？當點擊“設支座”中“支座標高”是用于什么，是否等同于柱底標高的設置，其能否傳給JCCAD？是否用于坡地建筑柱底標高不一樣的情況，如果是，那么又和直接設置柱底標高有何區別？
“設支座”由用戶指定結點上的支座，黃 色三角
“設非支座”即刪除單個支座信息
“清除設置”刪除全部支座信息
“支座標高”會修改該結點上的所有柱、墻標高，而不改變結點標高
所有標高信息會傳給基礎模塊

3.新抗規對計算位移比并未提及采用強制采用剛性樓板假定，現在新版中“對所有樓層采用剛性樓板假定”這條什么時候勾選，什么時候不勾選？錯層情況下，“對所有樓層采用剛性樓板假定”要不要勾選？
通常情況下，我們?nèi)匀唤ㄗh采用剛性樓板假定，來考察樓層的整體扭轉情況，彈性樓板計算可能不能反映整體指標，如果計算局部位移比可以選擇彈性樓板計算。錯層與否更剛性樓板假定不矛盾，因為我們目前的強制是有條件的，即只假定樓板平面內結點，上下高差限制為200mm。

4.SATWE參數設置中“規定水平力確定方式”中，有2種，分別為“樓層剪力差方法（規范方法）”和節點振型CQC組合方法。什么情況下宜采用“節點地震作用CQC組合方法”確定所謂的“規定水平力”？此“規定水平力”與規范樓層剪力差方法有多大差異？
對于具有較清楚樓層定義的一定是采用規范方法，對于樓層定義不是很清楚的建議采用規范方法，對于基本上沒有樓層概念的結構，由于樓層剪力差沒有辦法計算，可以采用第二種方法。兩種方法的設計思想是適用于不同的情況，不好對比其差異情況。

5.位移輸出文件中有2套方法輸出的位移指標，如何查看結果？是否位移比在規定水平力下查看，層間位移角在老方法中查看?
規定水平力的位移只需要看位移比，其它規定水平力下位移供一般參考，除了位移比以外的其它位移均需采用CQC下的位移結果。

6.SATWE 偶然偏心中”指定偶然偏心”，是否作用在結構各樓層質心上？對結構有何影響？指定了后，對話框里的0.05是否還有用？
指定偶然偏心，是指樓層的質心的偏移量，考慮偶然偏心，就是考慮由偶然偏心引起的最不利地震作用，指定后，將以文件中為準，0.05不起作用。
