中望3D是一款3d制作類軟件，用戶可以在線進行設計，方便您可以設計出自己所需的CAD文件。另外軟件內還為用戶提供了專業的零件模板，給您在設計、畫圖中帶來了更多的便利。

【軟件介紹】

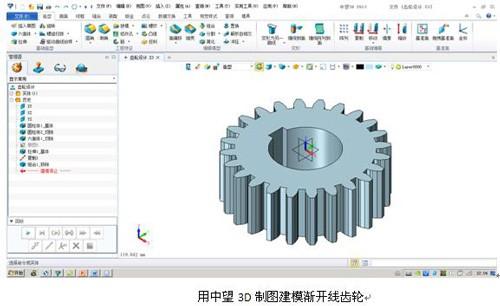

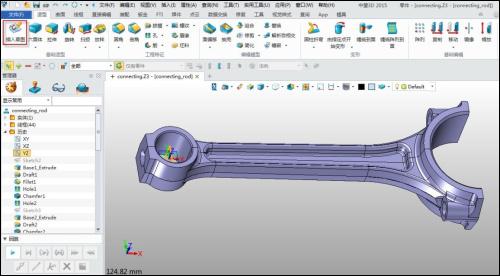

中望3D是中望公司擁有全球自主知識產權的高性價比的高端三維CAD/CAM一體化軟件產品，為客戶提供了從入門級的產品設計、模具設計、CAM加工的一體化解決方案。擁有獨特的Overdrive混合建模內核，支持A級曲面，支持2—5軸CAM加工。

【軟件特色】

超強的三維數據兼容性
全面兼容stp、igs、x_t等中間格式，并且能直接轉換其他三維軟件圖檔，確保三維數據重用無障礙。

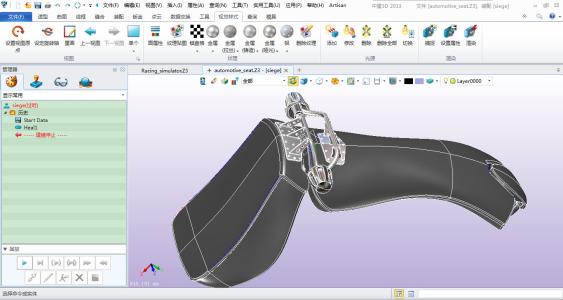

自由建模，高效設計
基于混合建模技術，勝任復雜曲面建模，實體、曲面設計自由交互;參數化建模和無參建模相結合，幫你實現各種三維建模思路。
豐富的標準件庫
提供多國標準件庫和主流標準件，支持自制零件庫，提高常用零部件繪圖效率。
智能塑膠模設計
智能、標準的全流程塑膠模設計，提供從設計到加工的一站式模具設計解決方案。
2D與3D一體化
與中望CAD深度集成，輕松實現2/3維圖紙互轉，設計、出圖無憂。
CAD/CAE/CAM一體化
與CAE無縫集成，支持2-5軸加工，真正實現從產品設計、產品驗證，到產品制造的CAD/CAE/CAM一體化。
與中望CAD深度集成
輕松實現23維圖紙互轉設計、出圖無憂。
支持各種復雜鈑金件的快速高效設計
輕松實現彈性變形和塑性變形展開，為鈑金件的加工和模具設計節省時間和開發成本。

【基本命令】

一、符號鍵（CTRL開頭）
CTRL+1PROPCLOSEOROPEN對象特性管理器
CTRL+2或4ADCENTER設計中心
CTRL+3CTOOLPALETTES工具選項板
CTRL+8或QCQuickCalc快速計算器
二、控制鍵
CTRL+AAI_SELALL全部選擇
CTRL+C或CO/CPCOPYCLIP或COpy復制
CTRL+D或F6COORDINATE坐標
CTRL+E或F5ISOPLANE選擇不同的等軸測平面
CTRL+H或SETSETvar系統變量
CTRL+Khyperlink超級鏈接
CTRL+N或NNew新建
CTRL+OOPEN打開
CTRL+PPRINT打印
CTRL+Q或ALT+F4Quit或EXIT退出
CTRL+S或SAQSAVE或SAve保存
CTRL+T或F4/TATAblet數字化儀初始化
CTRL+VPASTECLIP粘貼
CTRL+XCUTCLIP剪切
CTRL+YREDO重做
CTRL+ZU放棄
CTRL+[Cancels current command
三、組合鍵
CTRL+SHIFT+A或GGroup切換組
CTRL+SHIFT+Ccopybase使用基點將對象復制到 Windows 剪貼板
CTRL+SHIFT+Ssaveas另存為
CTRL+SHIFT+Vpasteblock將 Windows 剪貼板中的數據作為塊進行粘貼
CTRL+ENTER要保存修改并退出多行文字編輯器
四、功能鍵
F1HELP幫助
F2PMTHIST文本窗口
F3或CTRL+FOSNAP對象捕捉
F5或IS /CTRL+EISoplane等軸測平面
F7或GIGrId柵格
F8ORTHO正交
F9SNAP捕捉
F10Zwsnap極軸
F11TRACKING對象捕捉追蹤
F12CMDBAR命令條
五、換擋鍵
ALT+F6或CTRL+TAB打開多個圖形文件，切換圖形
ALT+F8VBA Run宏
ALT+F11VBA EditorVisual Basic編輯器
六、其他命令
AArc圓弧
BBlock創建塊
CCircle圓
DDdim標注樣式管理器
EErase刪除
FFillet圓角
LLine直線
MMove移動
OOffset偏移
PPan實時平移
RRedraw更新顯示
SStretch拉伸
WWblock寫塊
ZZoom縮放
ALALign對齊
APAPpload加載應用程序
ARARray陣列
BABAse塊基點
BO或BPOLYBOundary邊界
BRBReak打斷
CHCHange修改屬性
DIDIst距離
DODOnut圓環
DVDView命名視圖
DXDXfout輸入DXF文件
ELELlipse橢圓
EXEXtend延伸
FIFIlter圖形搜索定位
HIHIde消隱
IDIDpoint三維坐標值
IMIMage圖像管理器
ININtersect交集
LALAyer圖層特性管理器
LI或LSLIst列表顯示
LWLWeight線寬
MAMAtchprop特性匹配
MEMEasure定距等分
MIMIrror鏡像
MLMLine多線
MSMSpace將圖紙空間切換到模型空間
MT或TMtext或mText多行文字
MVMView控制圖紙空間的視口的創建與顯示
ORORtho正交模式
OSOSnap對象捕捉設置
OPOPtions選項
OOOOps取回由刪除命令所刪除的對象
PAPAstespec選擇性粘貼
PEPEdit編輯多段線
PLPLine多段線
POPOint單點或多點
PSPSpace切換模型空間視口到圖紙空間
PUPUrge清理
QTQText快速文字功能的打開或關閉
REREgen重生成
ROROtate旋轉
SCSCale比例縮放
SESEttings 草圖設置
RMddRModes
SLSLice實體剖切
SNSNap限制光標間距移動
SOSOlid二維填充
SPSPell檢查拼寫
STSTyle文字樣式
SUSUbtract差集
THTHickness設置三維厚度
TITIlemode控制最后一個布局（圖紙）空間和模型空間的切換
TOTOolbar工具欄
TRTRim修剪
UCUCsman命名UCS
VSVsnapshot或Vslide觀看快照
WEWEdge楔體
XLXLine構造線
XRXRef外部參照管理器
APEAPErture設置對象捕捉靶框的大小
CHACHAmfer倒角
DIMDIMension訪問標注模式
DIVDIVide定數等分
EXPEXPort輸出
EXTEXTrude面拉伸
IMPIMPort輸入
LENLENgthen拉長
LTSLTScale線型的比例系數
POLPOLygon正多邊形
RENREName重命名
PREPREview打印預覽
RECRECtangle矩形
REGREGion面域
REVREVolve實體旋轉
RPRRPRef渲染配置
SCRSCRipt運行腳本
SECSECtion實體截面
SHASHAde著色
SPLSPLine樣條曲線
TOLTOLerance公差
TORTORus圓環體
UNIUNIon并集
TMTiMe時間
TX或DTTeXt 或DText單行文字
VLVpLayer控制視口中的圖層顯示
RIReInit重新加載或初始化程序文件
RARedrawAll重畫
RRRendeR渲染
WIWmfInWindows圖元文件
WOWmfOut輸出wmf
TOTbcOnfig自定義工具欄
LTLineType線型管理器
BMBlipMode標記
DNDxfiN加載DXF文件
HEHatchEdit編輯填充圖案
IOInsertObjOLE對象
DSTDimSTyle標注樣式
DALDimALigned對齊標注
DANDimANgular角度標注
DBADimBAseline基線標注
DCEDimCEnter圓心標記
DCODimCOntinue連續標注
DDIDimDIameter直徑標注
DEDDimEDit編輯標注
DLIDimLInear線性標注
DORDimORdinate坐標標注
DJODimJOgged dimJOGged折彎標注
JOG
DOVDimOVerride標注替換
DRADimRAdius半徑標注
DJLDimJogLine折彎線性
IADImageADjust圖像調整
IATImageATtach附著圖像
ICLImageCLip圖像剪裁
XeXplode分解
H或BHbHatch圖案填充
IddInsert或INSERT插入塊
LEqLEader快速引線
AAAreA面積
ADAttDisp屬性
AXAtteXt屬性提取
3A3dArray三維陣列
3F3dFace三維面
3P3dPoly三維多段線
VPddVPoint視圖預置
UCddUCs命名UCS及設置
UNddUNits單位
EDddEDit編輯
ATEddATtE或ATTEDIT單個編輯屬性
ATTddATTdef定義屬性
COLsetCOLor選擇顏色
INFINterFere干涉
REAREgenAll全部重生成
SPESPlinEdit編輯樣條曲線
LEADLEADer引線
DIMTEDDIMTEDit編輯標注文字
CLIPxCLIP外部參照剪裁
RMATMATERIALS材質
EDITGBBACKGROUND 背景
RENDERFULLFULLRENDER完全渲染

【使用教程】

圓形麻花建模

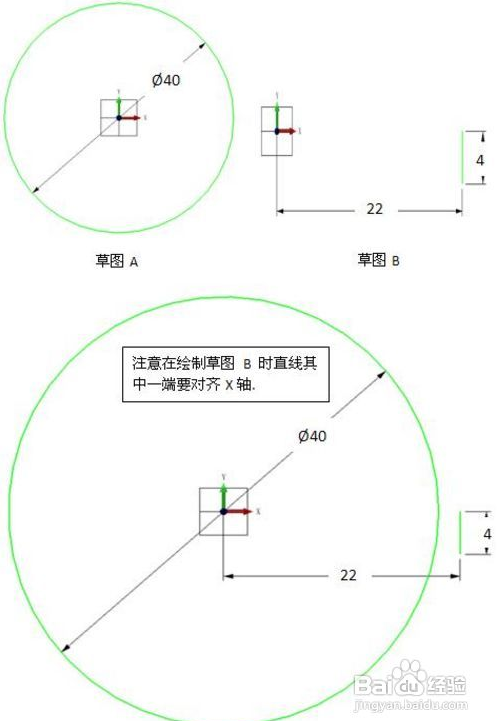

1.使用草圖功能，選擇XY平面分別繪制草圖A及草圖B:

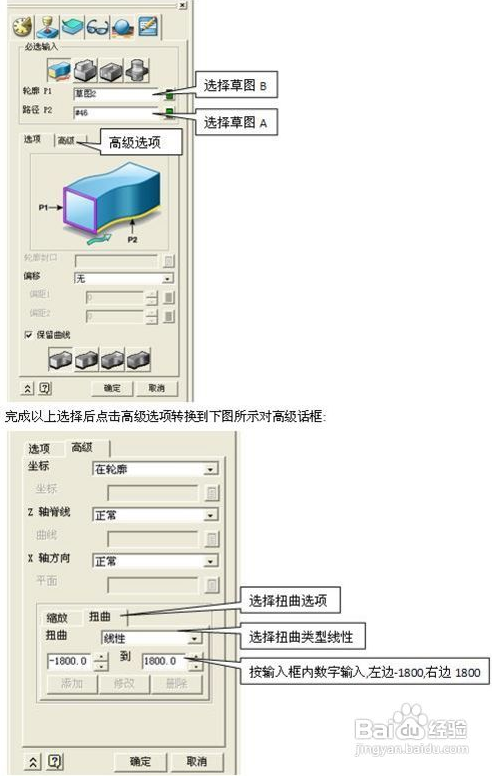

2.使用標準掃掠功能創建圓形螺旋面：
注：上圖的數字輸入框數字意義是正反向各旋轉1800度，共3600度，也就是繞圓10圈。

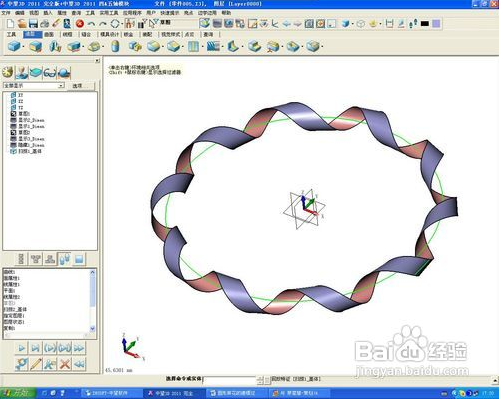

得到如圖四效果：





3.創建掃描管道，方法有兩種。一種是中望3D比較快捷的功能桿狀掃掠，另一種是比較常規的做法。下面先介紹常規的做法，具體如下：

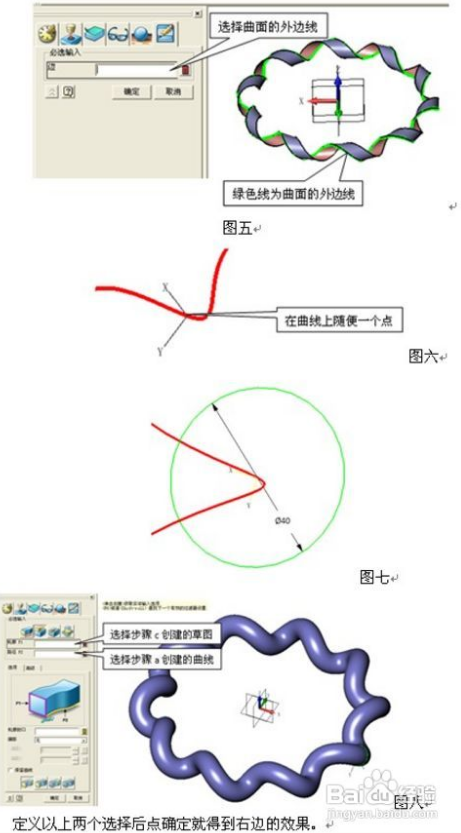

a.抽取掃描用的路徑線，點擊邊界曲線功能生成掃描路徑。（圖五）
b.在繪圖區空白處單擊右鍵彈出右鍵菜單選擇插入基準面創建一個垂直于掃描路徑的基準面（圖六）：
c.在新建的基準面上建立一個草圖，畫一個直徑4mm的圓，草圖具體如下（圖七）：
d.使用基準掃掠功能掃出一條麻花管（圖八）：

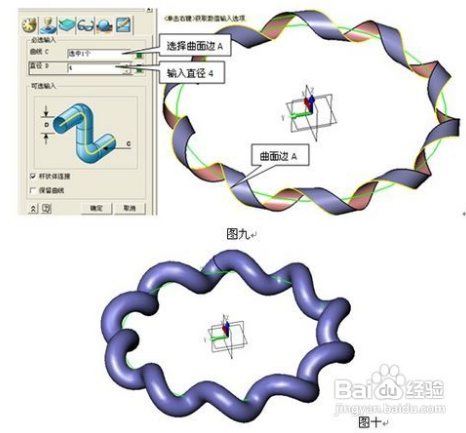

下面直接用桿狀掃掠來完成管狀掃描（圖九）：
無需繁雜的步驟就完成了麻花管的掃描操作，最終效果如圖十。

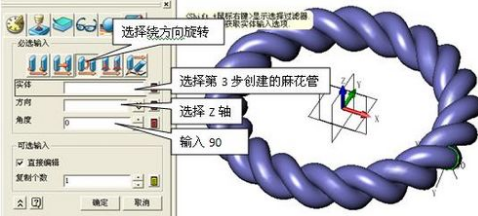

4.最后對麻花管旋轉復制就OK了，選擇復制幾何體功能對麻花管進行旋轉復制：
點擊確定后得到圖十一效果，整個建模完成。一個精致的圓形麻花建模就完成了，是不是很簡單呢？中望3D是一款功能強大，簡便易用的CAD/CAM軟件，以此為例，相信你們很快就能上手，在不久的將來通過它來創建更多更精致的模具。



法蘭盤零件

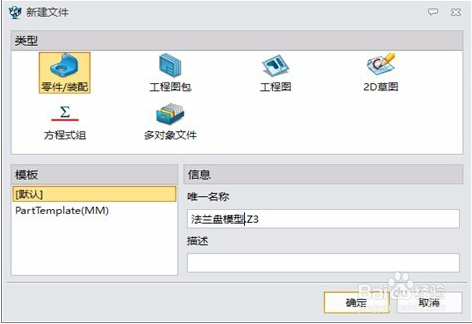

新建零件。

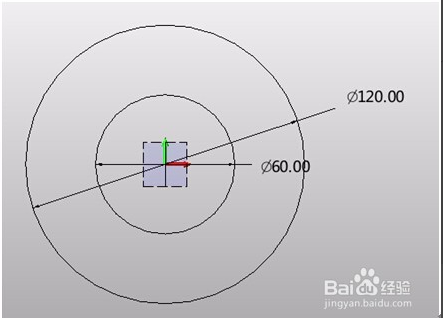

選擇xy平面插入草圖，開始繪制草圖(標記為草圖1)。單擊“圓”，繪制以原點為圓心，半徑分別為120mm和60mm的兩個圓。

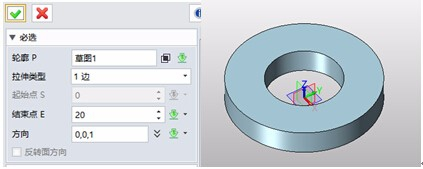

點擊“拉伸”功能，進行參數設置，得到圓柱1。



點擊“插入草圖”選項，并平面選擇圓柱體上的外端剖面，獲取草圖2。

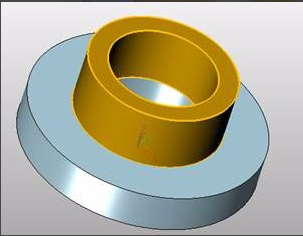

在草圖2的基礎上，繪制一個以坐標原點為圓心，直徑分別為75mm和55mm的圓，然后點擊“拉伸”，得到圓柱2。



點擊“插入草圖”，獲得草圖3，平面選擇圓柱1上端平面。繪制一個距離圓柱體軸心為47mm的點。





點擊“孔”選項，根據本案例中零件構造情況，選擇點所在的位置，按照圖10，設置相關參數，繪制一個直徑為12mm的孔。



點擊“陣列”選項，選擇圓型整列。

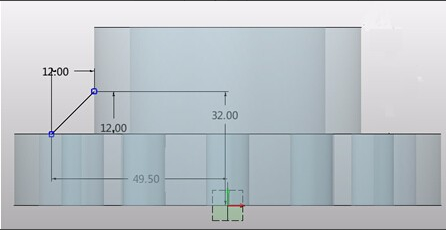

點擊“插入草圖”，以xz平面繪制草圖4。

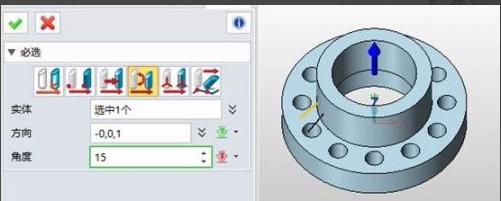

點擊“移動”選項，選擇草圖4中繪制的線，繞方向旋轉。方向為z軸方向，角度為15度。

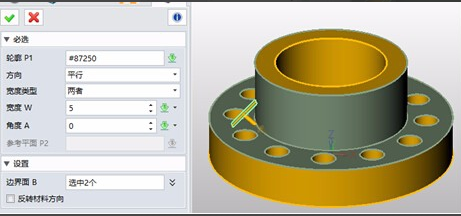

點擊“筋”選項，筋的厚度為5mm。

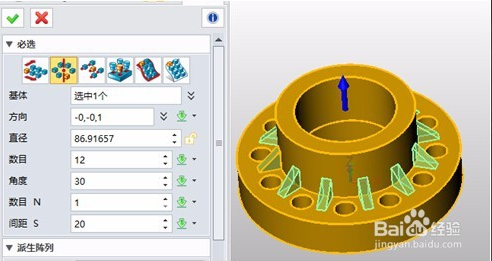

點擊“陣列”，該步驟與上面對孔進行陣列操作是類似的。

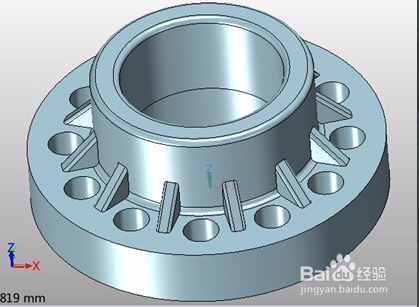

點擊“圓角”，為法蘭盤生成圓角特征，圓柱的邊圓角為2mm，筋的邊圓角為1mm。
經過上述兩大步驟的操作，即可通過三維CAD/CAM軟件中望3D完成法蘭盤零件的建模。

【常見問題】

一、服務端問題檢查
1、首先打開“網絡許可管理程序”，檢查授權號是否正常激活，
2、接著打開“網絡許可配置程序”，檢查服務是否正常啟動以及是否還有可用授權號：點擊ServerStatus選項卡→單擊PerformStatus Enquiry，總共還有5個license可用，說明服務正常啟動，也有可用授權號；
3、最后檢查服務端是否安裝有ZWCAD的“網絡許可配置程序”：點擊開始菜單→打開ZWSOFT文件夾→檢查是否存在ZWCAD的“網絡許可配置程序”；
如果存在，分別打開ZWCAD和ZW3D的“網絡許可配置程序”，點擊Help→About→顯示網絡許可配置程序版本號，如兩者版本號不一致，則說明ZWCAD和ZW3D的“網絡許可配置程序”沖突導致客戶端無法正常獲取授權；
會發生這種情況的主要原因為ZWCAD和ZW3D的“網絡許可配置程序”使用的是同一款軟件，但是版本不同，低版本程序不兼容高版本程序所致；此時需要卸載低版本“網絡許可配置程序”，將兩者授權號在同一個“網絡許可管理程序”中激活，并使用同一個“網絡許可配置程序”配置，即可保證客戶端都能正常獲取授權。

二、網絡連通問題檢查
1、首先檢查網絡連通性：點擊開始菜單→在搜索欄內輸入CMD打開DOS窗口→輸入ping服務器ip地址，檢查連通情況：表示客戶端到服務端網絡連通正常，否則即顯示不能連接，需要使網絡恢復正常；
2、接著檢查網絡端口是否連通：ZW3D客戶端連接服務端時，可以不填寫固定端口，但如果企業網絡存在端口管制，則需要開放某個端口并填寫固定端口；
在服務器上，打開D:\Program Files\ZWSOFT\ZW3D 2017 Network License Manager（Soft-Key）CHS(x64)文件夾，找到license.log文件，使用記事本方式打開，找到“網絡配置程序”使用的端口，圖6中紅框標出部分的數字即為使用端口；
接下來打開控制面板→程序→程序和功能→點擊“啟用或關閉Windows功能”→勾選Telnet客戶端，打開Telnet，
按第一步打開DOS窗口→輸入telnet服務器ip地址端口，檢查上面得到的端口號是否連通，如顯示空白，表示該端口可用，則表示端口被封，需要企業開放該端口；
端口連通沒問題后，在連接客戶端時輸入該端口號，客戶端即可正常獲取授權。

三、客戶端檢查
1、檢查客戶端版本是否與授權號版本相符，如客戶端版本高于授權號版本，則不能正常使用授權；
2、檢查客戶端第一次獲取授權時是否為管理員方式登錄，如不是，嘗試以管理員方式登錄后，再獲取一次授權。
3、檢查客戶端是否存在殺毒軟件或者防火墻攔截ZW3D程序的情況，如果存在，需將ZW3D進程添加到白名單中；

【配置需求】

最低配置
處理器： 英特爾奔騰 4（2GHz或更高主頻）
顯卡：支持Microsoft DirectX 9及以上或OpenGL 3.0及以上的顯卡
內存：1GB
硬盤：2.9GB可用硬盤空間
虛擬內存：1GB
顯示器：1024×768 32位真彩色分辨率
定點設備： 3鍵鼠標、軌跡球或其他設備
獲取許可證要求：以太網卡或者硬件密鑰
獲取浮點許可證要求：安裝TCP/IP網絡協議

推薦配置
操作系統：Win7 64位及以上
處理器：英特爾至強、英特爾酷?；虻刃У腁MD處理器
顯卡：支持Microsoft DirectX 9及以上或OpenGL 3.0及以上的獨立顯卡（英偉達）
內存：8GB
硬盤：8GB可用空間及以上
虛擬內存：2GB及以上
顯示器：1280×1024、1680×1050、1920×1080 32位真彩色分辨率
