臺達PLC編程軟件是由臺達電子隆重推出的一款非常專業的PLC程序編程應用軟件，該軟件不僅提供了多種中/英文批注編程及寄存器編程和各接點圖標監測與設置等功能，而且還可以幫助用戶在沒有真實PLC的情況下進行模擬運行PLC程序。

【軟件介紹】

Delta WPLSoft官方版就是臺達PLC編程軟件，擁有簡單的界面設計，清晰的布局，軟件操作簡單，一目了然。在沒有真實PLC的情況下，在電腦上模擬運行PLC程序的執行情況。先點仿真，在點那個梯形圖監控。就可以右擊控制一些量的狀態。實現仿真。注意要和PLC連接起來。

【軟件特色】

下圖圖標即為WPLSoft及ISPSoft之 PLC仿真器功能啟動的按鈕，啟動仿真器之后不必選擇通訊接口即可進行監控、上下載程序等通訊功能，操作方式與實際連接PLC相同。仿真器支持定時器及計數器，但定時器與計數器的運行時間會依用戶計算機執行效率不同而有所不同。定時器處理方式與DVP-ES/SA系列PLC的動作相同。

【注意事項】

1.仿真器僅供用戶在沒有PLC的狀況下測試程序，結果與實際PLC執行結果并不全然相同，程序要實際上機前請務必先在實機上測試。
2.仿真器并不支持程序集中所以的指令，不支持的指令如下：WDT、REF、REFF、MTR、DHSCS、DHSCR、DHSZ、SPD、 PLSY、PWM、PLSR、IST、TKY、HKY、DSW、SEGL、ARWS、ASC、FROM、TO、RS、PRUN、VRRD、VRSC、 ABS、PID、MODRD、MODWR、FWD、REV、STOP、RDST、RSTEF、SWRD、DELAY、GPWM、FTC、CVM、 MEMR、MEMW、MODRW、PWD、RTMU、RTMD、RAND、DABSR、ZRN、PLSV、DRVI、DRVA、DPPMR、DPPMA、 DCIMR、DCIMA、DPTPO、HST、DCLLM。

【使用方法】

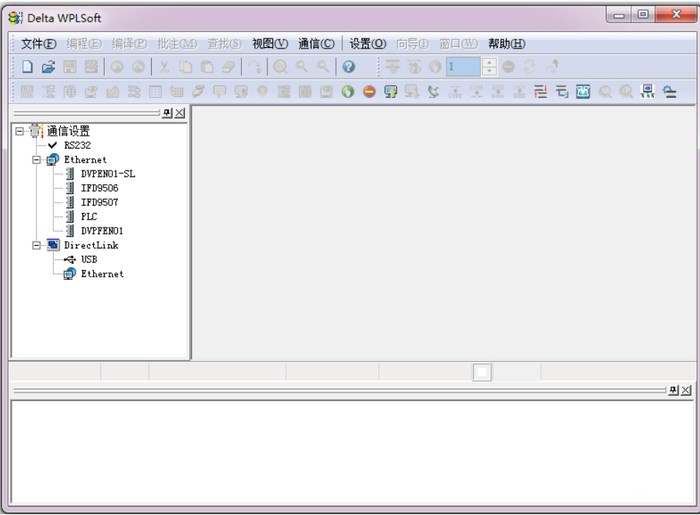

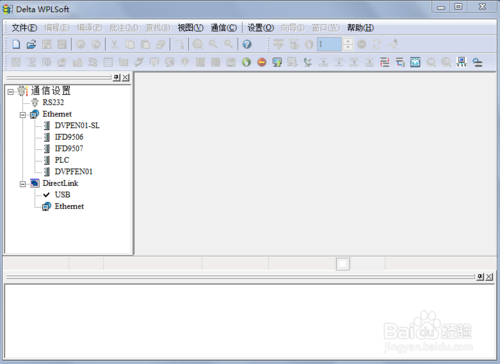

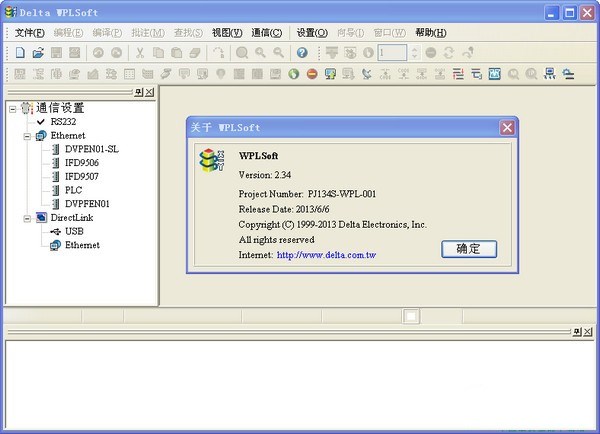

1、安裝完以后，雙擊打開桌面上的WPLsoft的快捷方式，打開后如下圖所示：

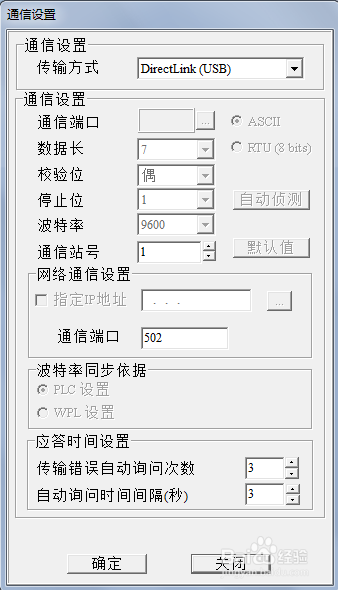

2、打開菜單欄中“文件--新建”，會彈出“機種設置”的窗口，在“程序標題”中輸入名稱，在機種里選擇你需要的機種，在通信設置中可以選擇傳輸方式。本文選擇的是ES2，USB。點擊“確定”，就回到主窗口中，開始編寫梯形圖程序，如下圖所示：

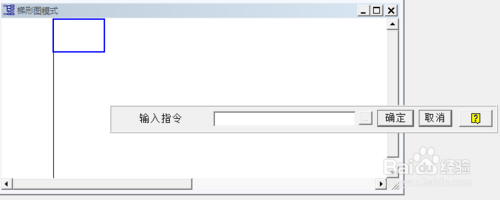

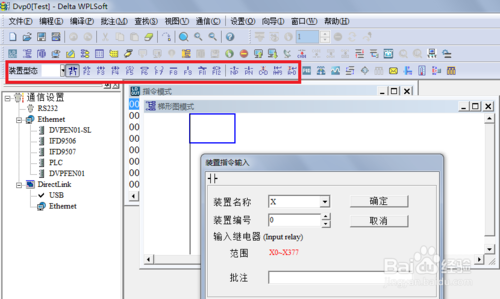

3、可以在工具欄中找到相應的輸入、輸出的符號，點擊就可以添加到程序窗口中，也可以雙擊藍色方塊，就可以以指令模式輸入程序，如下圖所示：


4、編寫完一個簡單的程序后，依次點擊菜單欄中的“編譯--梯形圖=>指令”，軟件就會自動編譯程序，并在沒有錯誤編譯成功的情況下，在主窗口的最下方給出提示。同樣如果程序有錯誤，軟件也會提示編譯失敗，并給出錯誤大的位置。如下圖所示：

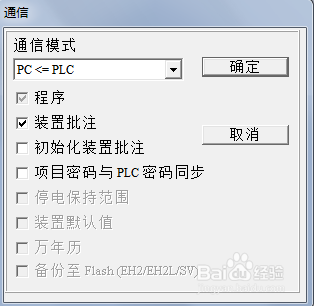

5、編譯完成后，依次點擊菜單中的“通信--PC<=>PLC”，確定后將程序下載到PLC中，就可以進行調試了。

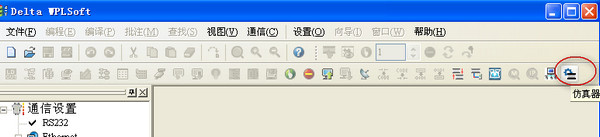

6、下圖圖標即為WPLSoft及ISPSoft之 PLC仿真器功能啟動的按鈕，啟動仿真器之后不必選擇通訊接口即可進行監控、上下載程序等通訊功能，操作方式與實際連接PLC相同。仿真器支持定時器及計數器，但定時器與計數器的運行時間會依用戶計算機執行效率不同而有所不同。定時器處理方式與DVP-ES/SA系列PLC的動作相同。

【使用技巧】

臺達DVP系列PLC以太網通訊：
1.設備安裝，即插即用。

2.功能
1、安裝在35mm的導軌上，COM1口直接連接至DVP的MD8編程通訊圓口，并擴展一個COM2口用于觸摸屏通訊。BCNet-DVP可直接從PLC編程通訊口獲取電源，也可外接24VDC電源。
2、集成WEB服務器，通過網頁可設置設備參數和運行診斷，并設置登錄保護密碼，防止篡改配置數據。
3、自動匹配PLC和HMI串行參數，無需額外配置。
4、實現與臺達編程軟件WPLSoft、ISPSoft的以太網通訊，通過以太網進行程序的讀出/寫入（包括RUN中寫入功能）/比對，可編程控制器運行監視等功能。
5、支持臺達以太網協議通信，可以通過上位機系統對可編程控制器進行軟元件數據的讀出/寫入，通過上位機軟件（組態王、KepWare OPC服務器等）選擇臺達以太網驅動后，方便快捷訪問。
6、集成ModbusTCP服務器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus數據區對應臺達DVP的軟元件地址。
7、特定的BCNetTCP/IP協議直接映射到計算機串行端口，支持上位軟件（編程軟件FPWIN GR、組態王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服務器等）方便快捷訪問。
8、采用ModbusTCP通信協議或者端口映射的方式，皆可實現高級語言（如VB、VC、C#等）編程，實現與臺達DVP的數據通訊，方便開發生產管理系統。
9、支持OPC通道的SCADA（上位組態軟件）以O(shè)PC方式與PLC通訊。
10、可實現WPLSoft、ISPSoft、BCNetTCP透傳、ModbusTCP連接方式，允許6臺PC同時采集PLC數據，且連接協議方式任意使用。
3.典型應用
1、以太網編程、上下載程序、上位監控（組態王、MCGS、力控、IFIX、INTOUCH）、設備聯網。

4.2、 實現編程軟件WPLSoft與DVP-ES的通訊
1)打開編程軟件WPLSoft，在菜單欄中選擇“設置”里的“通訊設置”，選擇以太網，并輸入BCNet-DVP的IP和端口號；

5.3、 實現編程軟件ISPSoft與DVP-ES的通訊
1)使用ISPSoft編程軟件前，首先配置COMMGR通信插件，打開COMMGR配置如下圖；

6.技術參數


臺達PLC與上位機RS485串口通訊實例教程：
1.PLC與電腦線路連接，根據電腦的串口情況，
1.電腦自帶RS232串口，那么只需RS232轉RS485模塊
2.電腦沒有串口，需要使用USB轉RS232數據線，創建虛擬串口

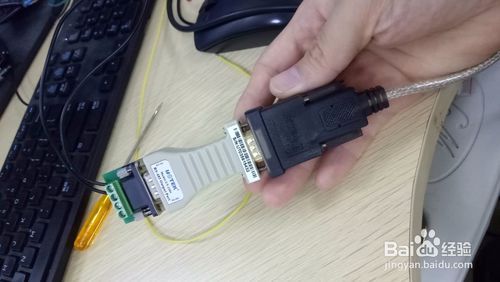

因手上資源有限，我通過USB轉RS232，RS232再轉RS485，將PLC與電腦連接



2.我使用的臺達PLC DVP14SS2，
將PLC的485串口與RS232轉RS485模塊連接

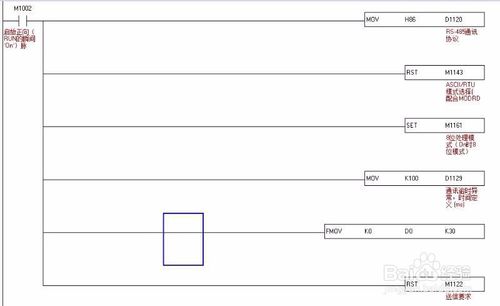

3.編寫程序
程序中使用了2個RS指令，一個用于接收數據，一個用于發送數據。
因PLC作為下位機，需一直處于等待上位機發指令狀態，因此接收數據部分需持續通電。
當PLC需要發送數據時，程序中需將接收數據部分斷電，否則數據發送不出去
大家多嘗試下



4.將程序下載到PLC，運行上位機，我是使用串口調試助手
發送數據、接收數據，以16進制顯示。

【系統需求】

操作系統：Windows 98/2000/NT/ME/XP/VISTA/Win7
CPU：Pentium 100以上機種
內存：128MB以上（建議使用256MB以上）
硬盤容量：至少500MB以上空間
顯示器：分辨率：640×480 ，16色以上（建議將螢?zāi)粎^(qū)域設置為800×600個像素）
RS-232端口：至少需有一個RS-232端口可與PLC連接
適用PLC機種：臺達DVP-PLC全系列
